一、目的
在互联网中，我们会向网络运营商申请指定额度的带宽。实际传输时，由于网络QoS达不到要求，实际的传输带宽可能达不到标称值。本次测试在局域网环境中使用模拟工具模拟不同QoS下的网络条件，得出不同QoS网络下传输带宽
二、网络QoS指标
网络的QoS通常用以下指标衡量：
丢包率：由于网络拥塞，传输错误等造成的数据包丢失概率
延时：数据包发送到对端再返回到发送端的时长
延时抖动：衡量延时变化的程度
本次测试值模拟丢包率和延时与传输带宽的关系。
注:本文中的丢包率指的是在传输速率小于最大传输带宽时的丢包率。
三、测试方案
本次测试分两个阶段进行：
在丢包率为0的情况下，测试不同延时下的传输速率；
调整丢包率与延时，测试不同延时与丢包率组合下的传输速率。
四、测试环境
测试使用两位服务器：
Server A：10.10.168.151
Server B：10.10.168.153
两台Server之间通过千兆以太网连接（带宽为1000Mbps）；
两台服务器上部署iperf，用于向网络加流量，并统计传输速率；其中Server A上运行iperf server端（iperf -s），Server B上运行iperf client端（iperf -c 10.10.168.151 -t 100000 -i2）。数据流量方向是：server B → server A。iperf client端启动1分钟，统计1分钟内的平均传输速率作为一次测试的结果。
在Server B上，使用tc 模拟不同QoS的网络环境。tc 可以在server的出口方向模拟延时和丢包的情况：
添加延时：tc qdisc add dev enp0s25 root netem delay 50ms
添加丢包：tc qdisc add dev enp0s25 root netem loss 3%
添加延时与丢包：tc qdisc add dev enp0s25 root netem delay 50ms loss 3%
清空规则：tc qdisc del dev enp0s25 root
查看规则：tc qdisc ls dev enp0s25
五、测试结果
5.1 延时与传输速率的关系
丢包设置为0，延时从1ms 变化到 5000ms，测试每一个延时下的传输速率。下表为测试结果：
延时在4000ms以内时，传输速率能在1Mbps以上。当延时到达5000ms时，传输速率下降到200kbps。延时越大，达到稳定传输速率的时间越长。
注意：以上测试是在iperf采用默认的window size测试的结果；window size会影响到max cwnd和max rwnd，在延时比较大的时候，max wnd = MIN(max cwnd, max rwnd)决定了最终的传输速度；rate = max wnd/rtt；从测试的结果看，max cwnd比较小，这个值决定的传输速度；以300ms延时的测试点为例，通过-w参数增加发送端window size，传输速率可以提升到83Mbps，此时max rwnd决定了传输速度，此时，再通过-w参数增加接收端window size，传输速率可以到达450Mbps
5.2、延时、丢表率与传输速率的关系

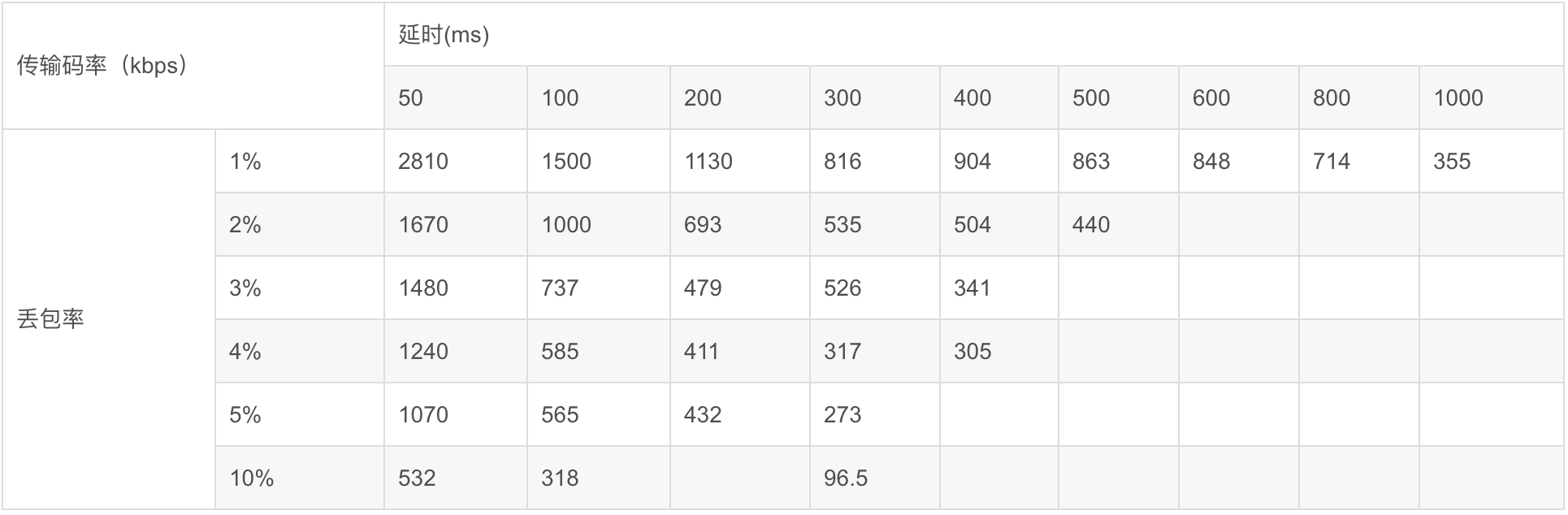

丢表率从1%-10%变化，延时从10ms变化到1000ms，测试每一个组合下的传输速率。当延时/丢包率增大时，传输速率会下降，当传输速率低于500kbps时，不再继续增大延时/丢包率。下表为测试结果：
通过上表可以绘制丢包/延时与传输速率的曲面图：
X轴：延时（ms）
Y轴：丢包率
Z轴：传输速率（kbps）
通过曲面图，可以找到传输速率要达到500kbps/1000kbps时，延时与丢包率需要满足的条件
以上测试是单个客户端测试的结果。在Server B上启动多个客户端同时进行测试，只要总的传输速率不超过最大带宽限制，每个客户端的速率与单个客户端测试的结果相同。
