深度神经网络中的局部响应归一化LRN简介及实现

Alex、Hinton等人在2012年的NIPS论文《ImageNet Classification with Deep Convolutional Neural Networks》中将LRN应用于深度神经网络中(AlexNet)。论文见：http://www.cs.toronto.edu/~hinton/absps/imagenet.pdf ，截图如下：

公式解释：

$a_{x,y}^{i}$ ：ReLU处理后的神经元，作为LRN的输入；

$b_{x,y}^{i}$ ：LRN的输出，LRN处理后的神经元；

N：kernal总数或通道数；

k、n、 $\alpha$ 、 $\beta$ ：为常量，是超参数，k类似于bias，n对应于Caffe中的local_size，在论文中这几个值分别为2、5、 $10^{-4}$ 、0.75。

LRN(Local Response Normalization)：局部响应归一化，此层实现了” lateral inhibition”(侧抑制)，通过对局部输入区域进行归一化来执行一种”侧抑制”。在AlexNet中，处理ReLU神经元时，LRN很有用，因为ReLU的响应结果是无界的，可以非常大，所以需要归一化。当处理具有无限激活(unbounded activation)的神经元时(如ReLU)，可以通过LRN对其归一化(normalize)，因为它允许检测具有大神经元响应的高频特征(high-frequency features)，同时衰减局部周围(local neighborhood)均匀大(uniformly large)的响应。它是一种正则化类型。一般应用在激活、池化后进行的一种处理方法。该层的输出维数始终等于输入维数。

在神经生物学有一个概念叫做侧抑制(lateral inhibition)，指的是被激活的神经元抑制相邻的神经元。归一化的目的是”抑制”，局部响应归一化就是借鉴侧抑制的思想来实现局部抑制。LRN层模仿生物神经系统的侧抑制机制，对局部神经元的活动创建竞争机制，使得其中响应比较大的值变得相对更大，并抑制其它反馈较小的神经元，增强了模型泛化能力。

后来研究者发现LRN起不到太大作用，LRN的作用已被正则化技术(regularization techniques,例如dropout and batch normalization)、更好的初始化和训练方法所取代。

在Caffe的caffe.proto中，LRN参数内容如下：分为通道间归一化(local_size*1*1)和通道内归一化(1*local_size*local_size)

// Message that stores parameters used by LRNLayer
message LRNParameter {
  optional uint32 local_size = 1 [default = 5];
  optional float alpha = 2 [default = 1.];
  optional float beta = 3 [default = 0.75];
  enum NormRegion {
    ACROSS_CHANNELS = 0;
    WITHIN_CHANNEL = 1;
  }
  optional NormRegion norm_region = 4 [default = ACROSS_CHANNELS];
  optional float k = 5 [default = 1.];
  enum Engine {
    DEFAULT = 0;
    CAFFE = 1;
    CUDNN = 2;
  }
  optional Engine engine = 6 [default = DEFAULT];
}

各参数介绍见：http://caffe.berkeleyvision.org/tutorial/layers/lrn.html

注：以上内容主要来自网络整理。

以下是实现的测试代码，仅实现通道间归一化，包括C++和tensorflow：

tensorflow的实现如下：

import tensorflow as tf
import numpy as np
x = np.array([i for i in range(1, 33)]).reshape([2, 2, 2, 4])
y = tf.nn.lrn(input=x, depth_radius=2, bias=1, alpha=1, beta=0.75)
print("input:\n", x)
print("output:\n", y)

C++代码实现如下：

lrn.hpp:

#ifndef FBC_NN_LRN_HPP_
#define FBC_NN_LRN_HPP_

namespace ANN {

enum class NormRegion {
		ACROSS_CHANNEL = 0,
		WITHIN_CHANNEL
};

template<typename T = float>
class LRN {
public:
	LRN() = default;
	LRN(unsigned int local_size, T alpha, T beta, T bias, NormRegion norm_region) :
		local_size_(local_size), alpha_(alpha), beta_(beta), bias_(bias), norm_region_(norm_region) {}
	int run(const T* input, int batch, int channel, int height, int width, T* output) const;

private:
	int across_channel(const T* input, int batch, int channel, int height, int width, T* output) const;
	int within_channel(const T* input, int batch, int channel, int height, int width, T* output) const;

	unsigned int local_size_ = 5; // n
	T alpha_ = 1.;
	T beta_ = 0.75;
	T bias_ = 1.; // k
	NormRegion norm_region_ = NormRegion::ACROSS_CHANNEL;
};

} // namespace ANN

#endif // FBC_NN_LRN_HPP_

lrn.cpp:

#include "lrn.hpp"
#include <algorithm>
#include <cmath>

namespace ANN {

template<typename T>
int LRN<T>::run(const T* input, int batch, int channel, int height, int width, T* output) const
{
	if (norm_region_ == NormRegion::ACROSS_CHANNEL)
		return across_channel(input, batch, channel, height, width, output);
	else
		return within_channel(input, batch, channel, height, width, output);
}

template<typename T>
int LRN<T>::across_channel(const T* input, int batch, int channel, int height, int width, T* output) const
{
	int size = channel * height * width;

	for (int p = 0; p < batch; ++p) {
		const T* in = input + size * p;
		T* out = output + size * p;

		// N = channel; n = local_size_; k = bias_
		for (int i = 0; i < channel; ++i) {
			for (int y = 0; y < height; ++y) {
				for (int x = 0; x < width; ++x) {
					T tmp = 0;
					for (int j = std::max(0, static_cast<int>(i - local_size_ / 2)); j <= std::min(channel - 1, static_cast<int>(i + local_size_ / 2)); ++j) {
						tmp += std::pow(in[j * height * width + width * y + x], 2);
					}
					out[i * height * width + width * y + x] = in[i * height * width + width * y + x] / std::pow(bias_ + alpha_ * tmp, beta_);
				}
			}
		}
	}

	return 0;
}

template<typename T>
int LRN<T>::within_channel(const T* input, int batch, int channel, int height, int width, T* output) const
{
	fprintf(stderr, "not implemented\n");
	return -1;
}

template class LRN<float>;

} // namespace ANN

test_lrn.cpp:

int test_lrn()
{
	int batch = 2, channel = 4, height = 2, width = 2;
	std::vector<float> input{ 1., 5., 9., 13., 2., 6., 10., 14., 3., 7., 11., 15., 4., 8., 12., 16.,
			17., 21., 25., 29., 18., 22., 26., 30., 19., 23., 27., 31., 20., 24., 28., 32.};
	CHECK(batch * channel * height * width == input.size());

	std::unique_ptr<float[]> output(new float[input.size()]);
	ANN::LRN<> lrn;
	lrn.run(input.data(), batch, channel, height, width, output.get());

	auto print = [height, width](const float* data, int length) {
		int size = height * width;
		for (int i = 0; i < length / size; ++i) {
			const float* p = data + i * size;

			for (int j = 0; j < size; ++j) {
				fprintf(stdout, "  %f", p[j]);
			}

			fprintf(stdout, "\n");
		}
	};

	fprintf(stdout, "input:\n"); print(input.data(), input.size());
	fprintf(stdout, "output:\n"); print(output.get(), input.size());

	return 0;
}

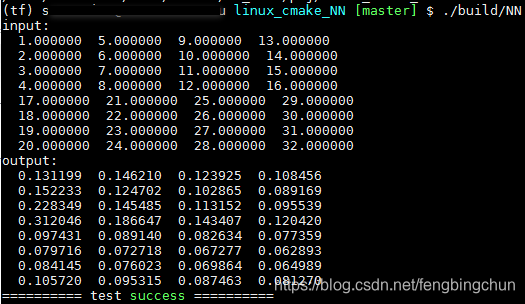

执行结果如下图所示：由结果可知，C++实现与tensorflow一致

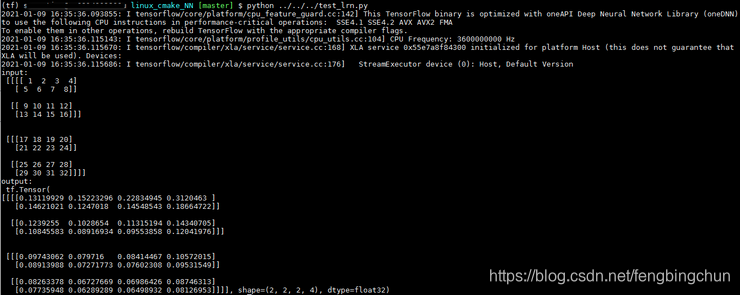

tensorflow执行结果如下：
