前言：

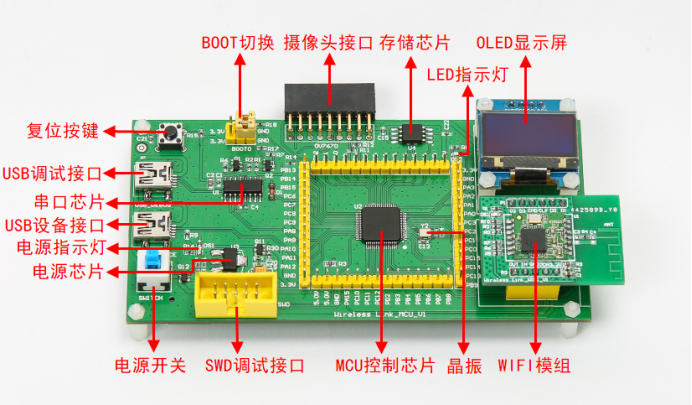

本系列博客我们围绕SDIO Wi-Fi模块Marvell8801来揭开SDIO Wi-Fi的神秘面纱，开发MCU选用STM32F103RET6，外设包括SPI FLASH（W25Q128），摄像头（OV7670 FIFO），OLED（SSD1306），USB device，如下图所示：
在这里插入图片描述
一共分两个测试例程：1.硬件测试例程 2.Wi-Fi测试例程，分别搭配上位机来测试,上位机测试视频链接如下：

TODO：视频教程

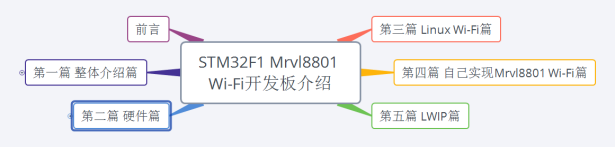

我们的目的是引领对无线感兴趣的工程师或者学生快速入门，会通过以下几方面来切入：
在这里插入图片描述
分别是：
1）整体介绍篇，主要对开发板做整体介绍
2）硬件篇，主要对板子外设驱动做说明
3）Linux Wi-Fi篇，主要通过Linux来驱动Wi-Fi模组来了解Linux kernel的无线架构
4）自己实现Marvell8801驱动，主要是根据编程手册来自己实现一个SDIO Wi-Fi的驱动
5）LWIP篇，通过移植LWIP来实现驱动的应用
通过以上系列的文章，相信你对Wi-Fi就会有一个深刻的认知，起到举一反三的作用，以后不管是哪个平台（裸奔，RTOS，Linux，Android）说起驱动Wi-Fi你都不会慌张。
我们的优势：
1）代码全部自主研发，会提供更加专业的售后服务
2）上位机测试程序，让你测试起来程序会更加灵活
3）Marvell官方NDA资料（全网独家）
4）自主研发RTOS，名字叫做IoT_lwos，如果你对RTOS有兴趣，可以通过我们的RTOS学习，整个代码2000多行，非常小巧
5）例程丰富性,除了硬件测试例程外,板子中Wi-FI例程包括裸奔，freeRTOS,rtthread,ucosii,ucosiii,IoT_lwos,让你们的应用直接用起来
6）主流的云操作，通过云服务器来来控制开发板
7）所有代码均开源
8）提供开发应用手册，写代码文档历时8个月，有深厚的技术累计
我们的淘宝连接为：https://shop220811498.taobao.com

开始本文章内容，本篇我们来介绍STM32F103 SPI FLASH挂在文件系统fatfs

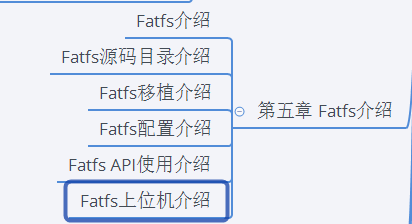

整个第五章介绍如下：
在这里插入图片描述
1）Fatfs介绍，让你们对Fatfs有一个大体的了解
2）Fatfs源码目录介绍，针对当时做的最新的版本做一个目录介绍
3）Fatfs移植介绍，对移植做一个简短的介绍，是配合上一章写好的SPI FLASH驱动，把Fatfs挂载都SPI FLASH

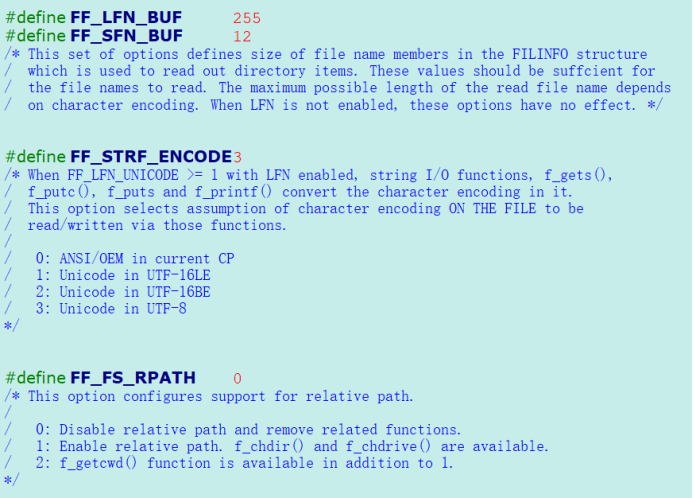

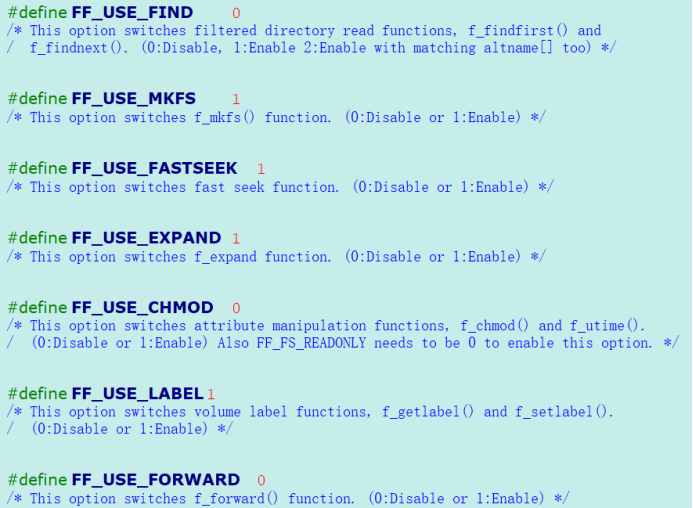

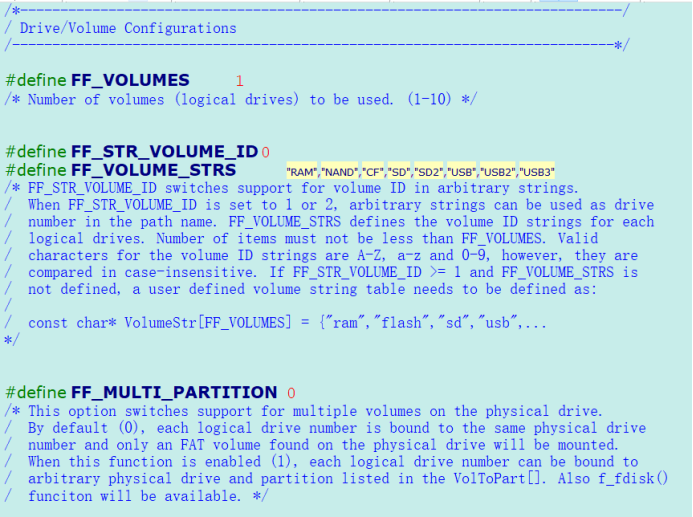

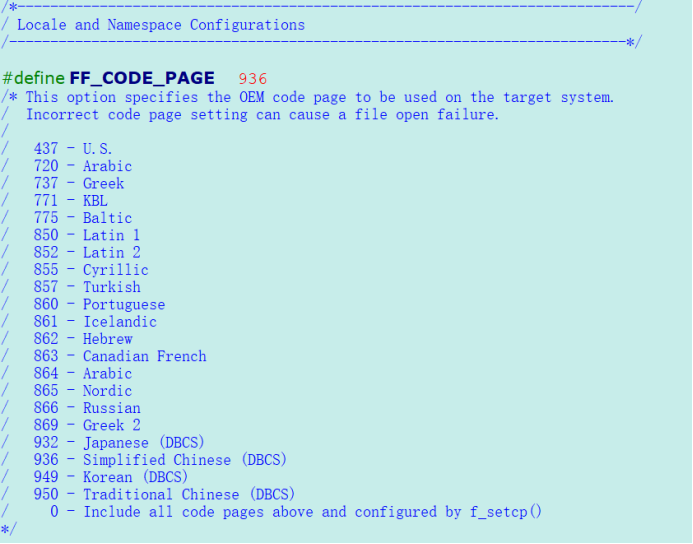

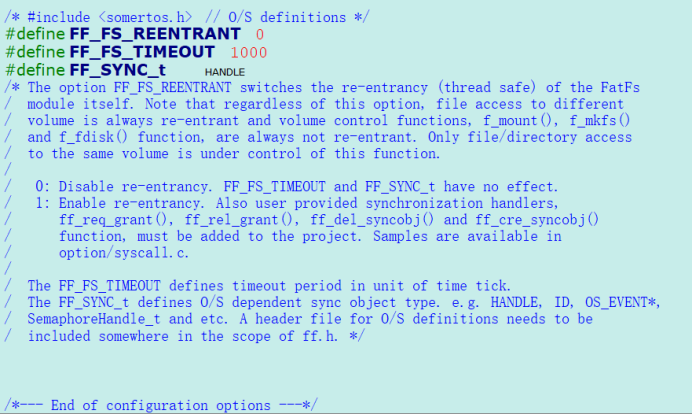

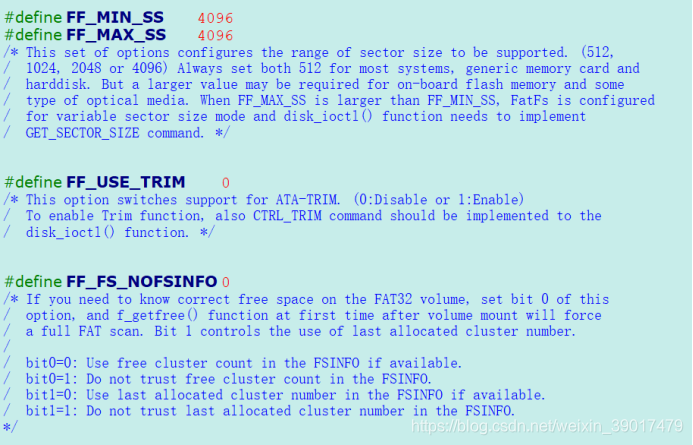

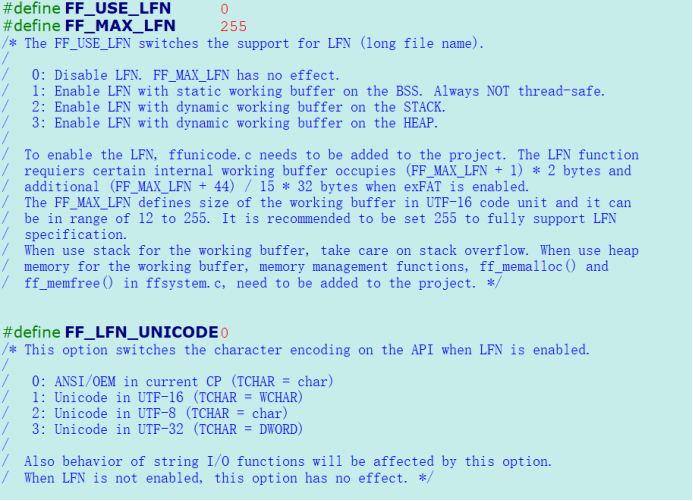

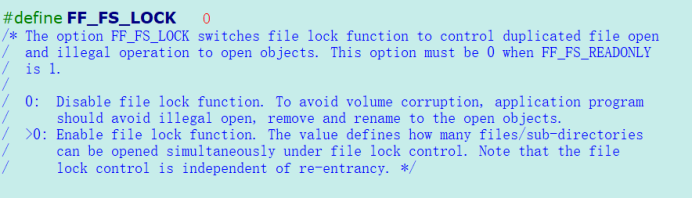

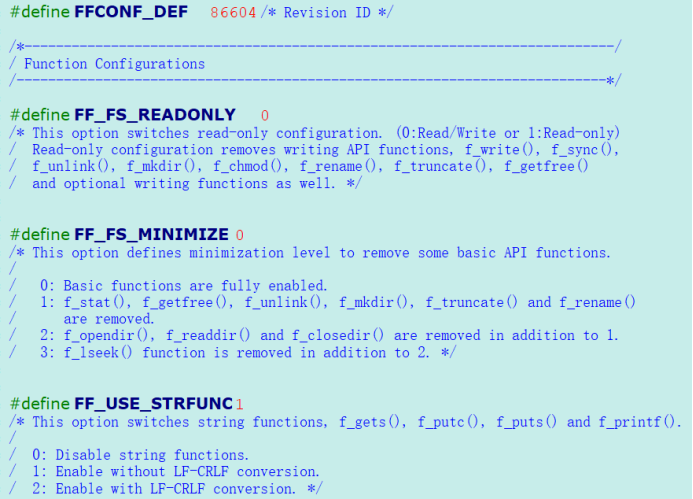

4）Fatfs配置介绍，Fatfs配置文件中有大量的配置选项，我们只是做一个简单的介绍
5）Fatfs上位机介绍，其实上一章已经对上位机做一个介绍了，本章我们只是简单提醒一下

1. FATFS介绍

FatFs是一个用于小型嵌入式系统的通用FAT/exFAT文件系统模块。FatFs模块是按照ANSI C (C89)编写的，与磁盘I/O层完全分离。因此它是独立于平台的。它可以集成到资源有限的小型微控制器中，如8051、PIC、AVR、ARM、Z80、RX等。这里还提供了用于微型微控制器的小FatFs模块。FATFS 的特点有：
1）DOS/Windows兼容的FAT/exFAT文件系统。
2）与平台无关，移植简单
3）非常小的程序代码和工作区占用空间。
4）多种配置选项
 支持长文件名、ANSI/OEM 或 Unicode
exFAT文件系统。
 对于RTOS线程安全
多个卷(物理驱动器和分区)。
 支持多种扇区大小
多个 ANSI/OEM 代码页包括 DBCS
 只读、最小化的 API 和 I/O 缓冲区等

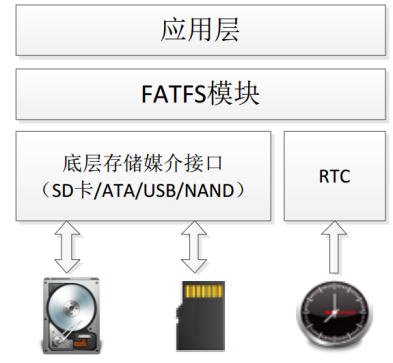

整个示意图如下：
在这里插入图片描述
更多的介绍请访问：http://elm-chan.org/fsw/ff/00index_e.html
目前我们移植的版本是R0.13C，截止到现在是最新版本

2. FATFS源码结构介绍

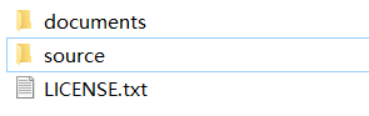

下载的源码，解压出来又如下目录
在这里插入图片描述

2.1. Document

这里面有几个重要的信息
1）00index_e.html 这个是整个document的索引页，对于API使用以及demo不懂的可以浏览下这个网页
2）res下面有
5个app.c，是一些简单入门的demo
mkfatimg.zip 是一个window工程，是建立在memory上的文件系统，对于想研究文件系统源码的人是一个好的工程。

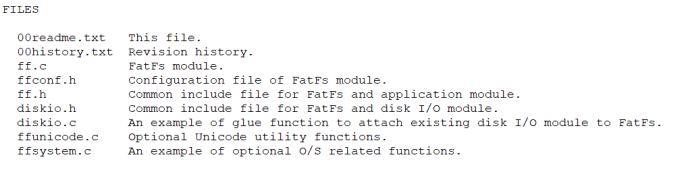

2.2 Source

在这里插入图片描述
其中除了diskio.c是需要移植外，除了配置其他的文件都不需要动

3. FATFS 移植介绍

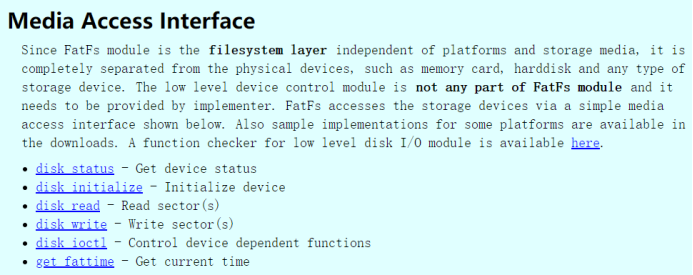

对于diskio.c的移植，我们只修改这几个函数即可，其中spi flash相关的函数从上一章查看
在这里插入图片描述

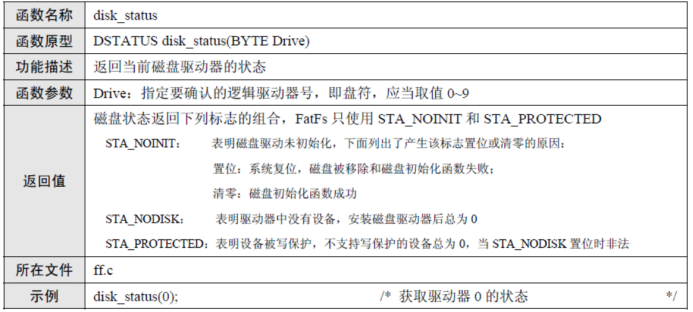

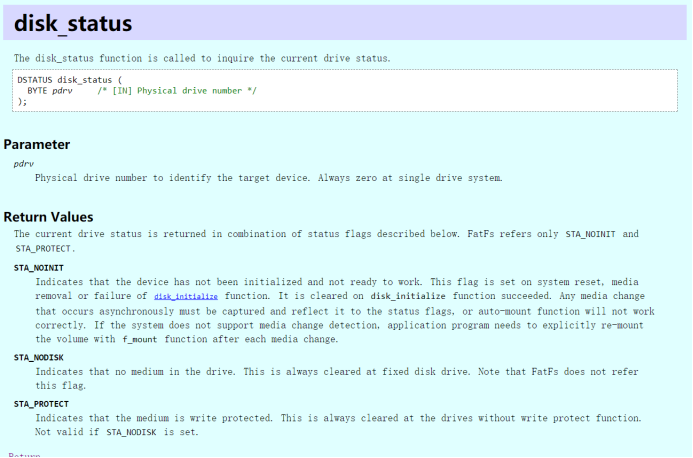

1）disk_status介绍

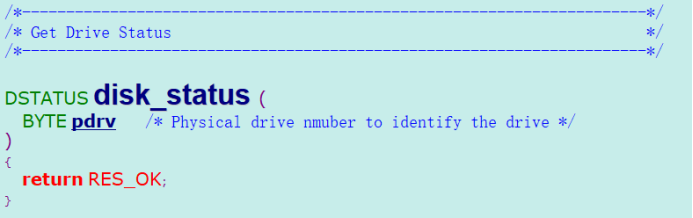

此函数是通过硬件介质编号来获取这个硬件介质的状态，错误分别是没有初始化，没有这个硬件介绍，和硬件介质处于写保护状态，而我们只有一个硬件介质（W25QXX SPI flash），所以我们不需要判断硬件介质编号，直接默认返回没有错误，代码如下
在这里插入图片描述

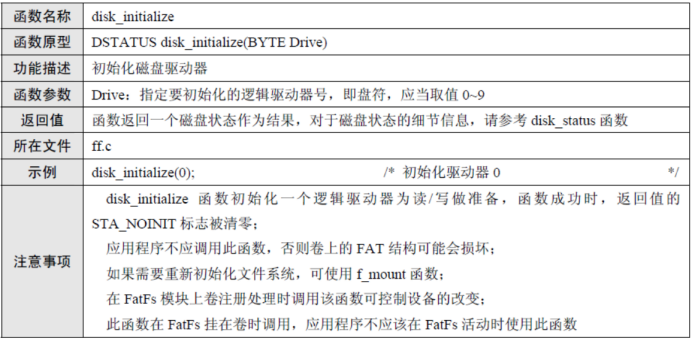

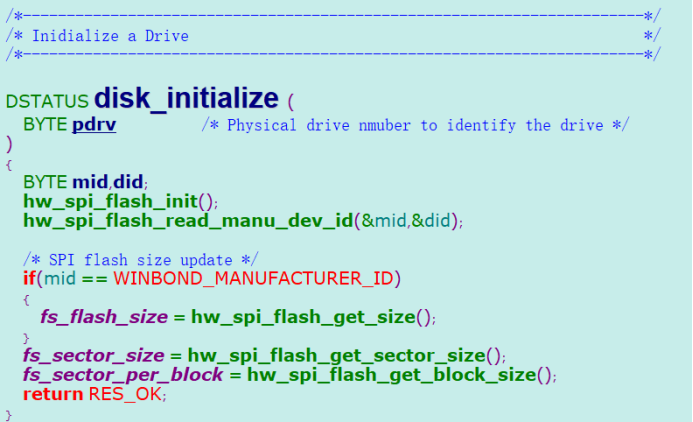

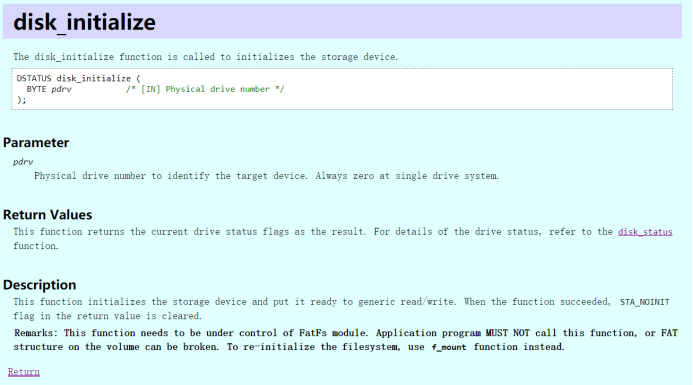

2）disk_initialize介绍
在这里插入图片描述

此函数名字就很直观了，就是通过硬件介质编号机型初始化，一样我们只有SPI flash，所以代码也固定化，同时获取flash total size,sector size,sector per block

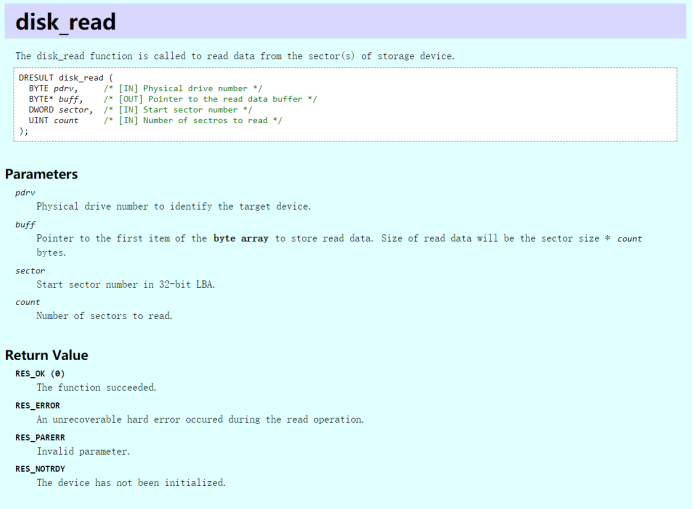

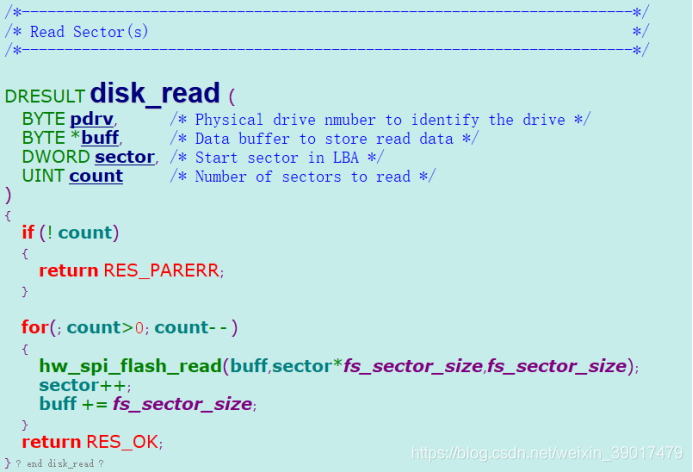

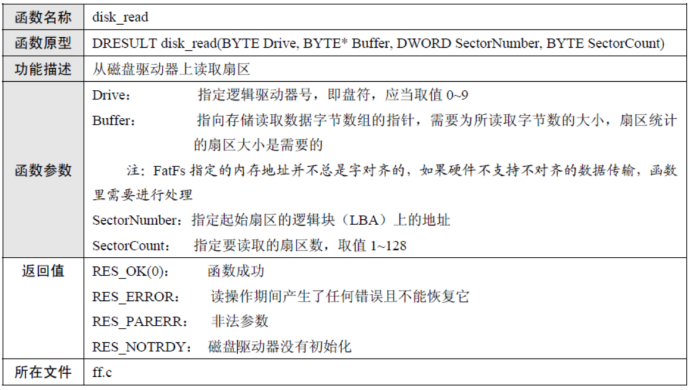

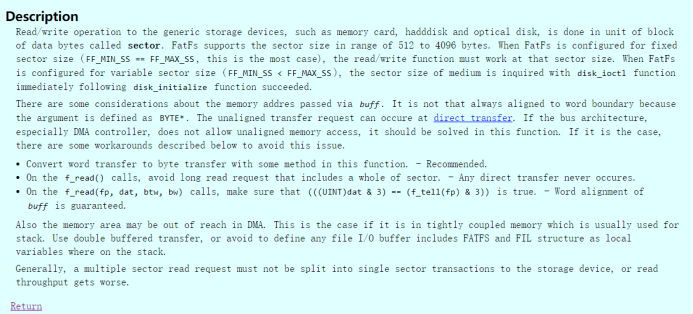

3）disk_read介绍

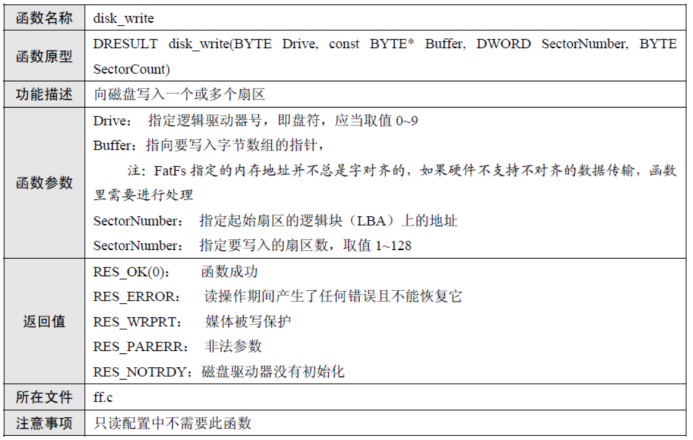

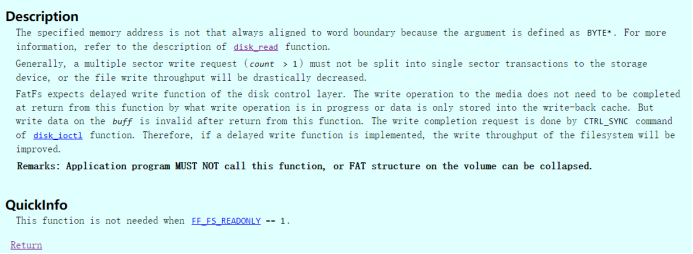

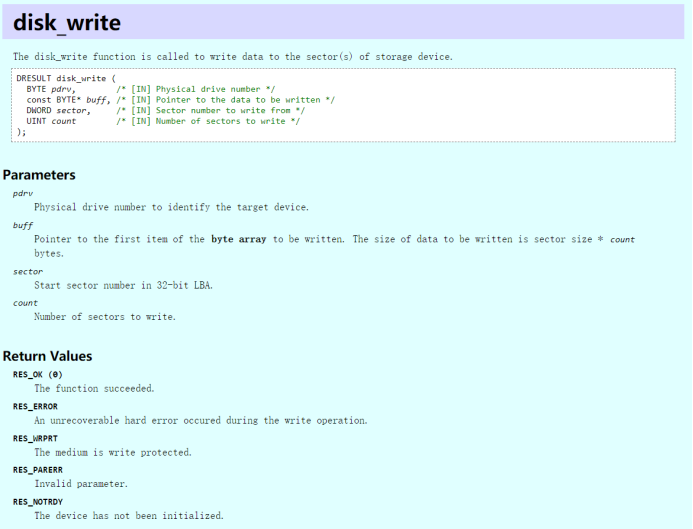

4）disk_write介绍

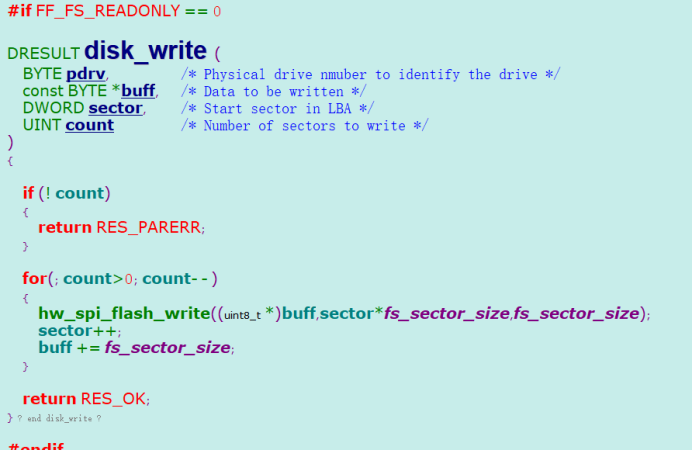

移植代码如下：
在这里插入图片描述

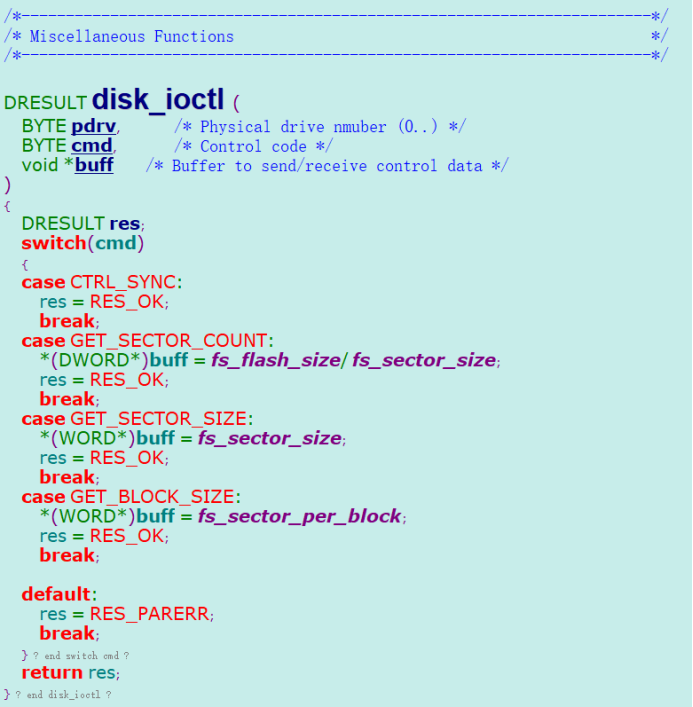

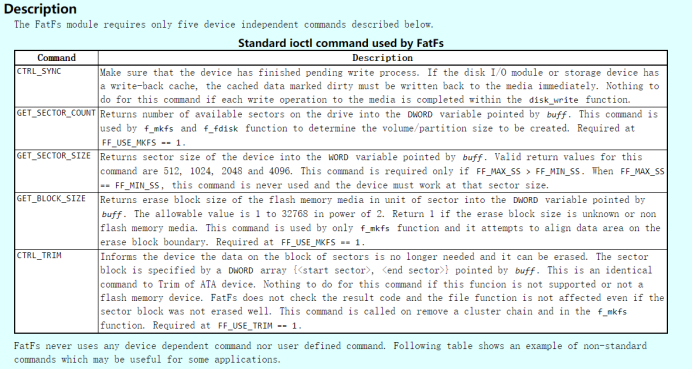

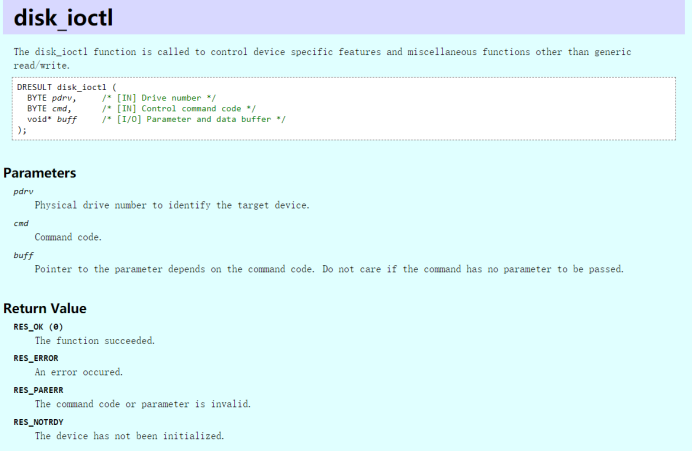

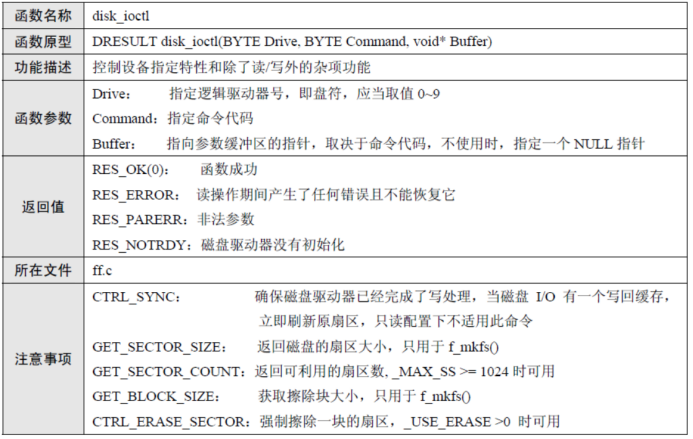

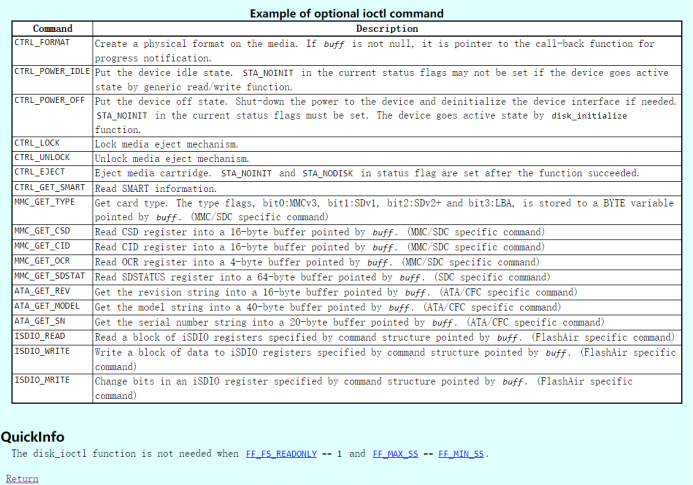

5）disk_ioctl

此函数需要实现的功能比较多，依照功能而定，我们只是实现了部分功能，如下

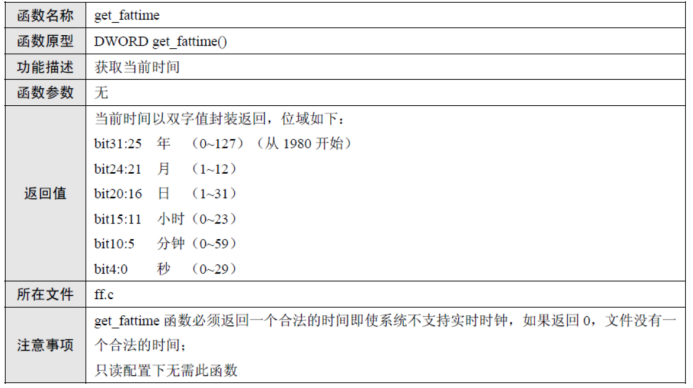

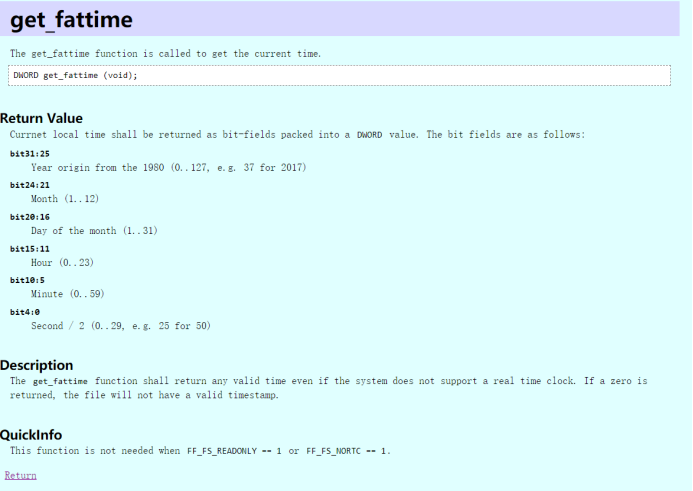

6）get_fattime

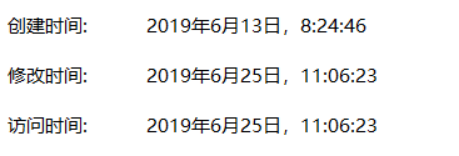

此函数主要是用来确定建立文件时间，修改文件时间，访问文件实现，就像windows系统的文件一样
在这里插入图片描述

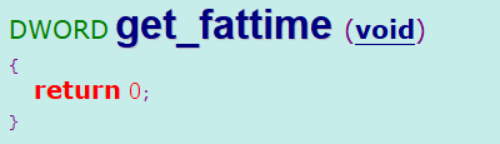

但是我们此部分不需要这个功能，所以我们移植的函数只是返回0，如图
