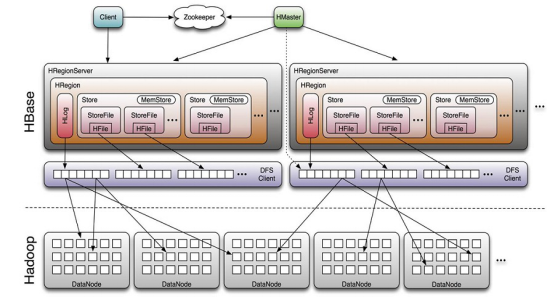

1、系统架构
Client
-
-
1 包含访问hbase的接口，client维护着一些cache来加快对hbase的访问，比如regione的位置信息。
-
Zookeeper
-
1 保证任何时候，集群中只有一个master
-
2 存贮所有Region的寻址入口
-
3 实时监控Region Server的状态，将Region server的上线和下线信息实时通知给Master
-
4 存储Hbase的schema,包括有哪些table，每个table有哪些column family
-
Master职责
-
-
1 为Region server分配region
-
2 负责region server的负载均衡
-
3 发现失效的region server并重新分配其上的region
-
4 HDFS上的垃圾文件回收
-
5 处理schema更新请求
-
Region Server职责
-
-
1 Region server维护Master分配给它的region，处理对这些region的IO请求
-
2 Region server负责切分在运行过程中变得过大的region
-
可以看到，client访问hbase上数据的过程并不需要master参与（寻址访问zookeeper和region server，数据读写访问regione server），master仅仅维护者table和region的元数据信息，负载很低。
2、整体结构（物理存储）
-
-
1 Table中的所有行都按照row key的字典序排列；
-
2 Table 在行的方向上分割为多个Hregion；
-
3 region按大小分割的(默认10G)，每个表一开始只有一个region，随着数据不断插入表，region不断增大，当增大到一个阀值的时候，Hregion就会等分会两个新的Hregion。当table中的行不断增多，就会有越来越多的Hregion；
-
4 Hregion是Hbase中分布式存储和负载均衡的最小单元。最小单元就表示不同的Hregion可以分布在不同的HRegion server上。但一个Hregion是不会拆分到多个server上的；
-
5 HRegion虽然是负载均衡的最小单元，但并不是物理存储的最小单元。
事实上，HRegion由一个或者多个Store组成，每个store保存一个column family。每个Strore又由一个memStore和0至多个StoreFile组成。
-
（1）STORE FILE & HFILE结构
StoreFile以HFile格式保存在HDFS上。
（2）Memstore与storefile
一个region由多个store组成，每个store包含一个列族的所有数据Store包括位于内存的memstore和位于硬盘的storefile；
客户端检索数据时，先在memstore找，找不到再找storefile。
（3）HLog(WAL log)
每个Region Server维护一个Hlog,而不是每个Region一个。这样不同region(来自不同table)的日志会混在一起，这样做的目的是不断追加单个文件相对于同时写多个文件而言，可以减少磁盘寻址次数，因此可以提高对table的写性能。
如果一台region server下线，为了恢复其上的region，需要将region server上的log进行拆分，然后分发到其它region server上进行恢复。HLog文件就是一个普通的Hadoop Sequence File。
3、读写过程
（1）读请求过程
1、HRegionServer保存着meta表以及表数据，要访问表数据，首先Client先去访问zookeeper，从zookeeper里面获取meta表所在的位置信息，即找到这个meta表在哪个HRegionServer上保存着。
2、接着Client通过刚才获取到的HRegionServer的IP来访问Meta表所在的HRegionServer，从而读取到Meta，进而获取到Meta表中存放的元数据。
3、Client通过元数据中存储的信息，访问对应的HRegionServer，然后扫描所在HRegionServer的Memstore和Storefile来查询数据。
4、最后HRegionServer把查询到的数据响应给Client。
（2）写请求过程
1、Client也是先访问zookeeper，找到Meta表，并获取Meta表元数据。确定当前将要写入的数据所对应的HRegion和HRegionServer服务器。
2、Client向该HRegionServer服务器发起写入数据请求，然后HRegionServer收到请求并响应。
3、Client先把数据写入到HLog，以防止数据丢失，然后将数据写入到Memstore。
4、如果HLog和Memstore均写入成功，则这条数据写入成功，如果Memstore达到阈值，会把Memstore中的数据flush到Storefile中。当Storefile越来越多，会触发Compact合并操作，把过多的Storefile合并成一个大的Storefile。当Storefile越来越大，Region也会越来越大，达到阈值后，会触发Split操作，将Region一分为二。
（3）细节描述
1、数据在更新时首先写入Log(WAL log)和内存(MemStore)中，MemStore中的数据是排序的，当MemStore累计到一定阈值时，就会创建一个新的MemStore，并 且将老的MemStore添加到flush队列，由单独的线程flush到磁盘上，成为一个StoreFile。于此同时，系统会在zookeeper中记录一个redo point，表示这个时刻之前的变更已经持久化了。
2、当系统出现意外时，可能导致内存(MemStore)中的数据丢失，此时使用Log(WAL log)来恢复checkpoint之后的数据。
3、StoreFile是只读的，一旦创建后就不可以再修改。因此Hbase的更新其实是不断追加的操作。当一个Store中的StoreFile达到一定的阈值后，就会进行一次合并(minor_compact, major_compact),将对同一个key的修改合并到一起，形成一个大的StoreFile，当StoreFile的大小达到一定阈值后，又会对 StoreFile进行split，等分为两个StoreFile。
4、由于对表的更新是不断追加的，compact时，需要访问Store中全部的 StoreFile和MemStore，将他们按row key进行合并，由于StoreFile和MemStore都是经过排序的，并且StoreFile带有内存中索引，合并的过程还是比较快。
4、Region管理
(1) region分配
任何时刻，一个region只能分配给一个region server。master记录了当前有哪些可用的region server。以及当前哪些region分配给了哪些region server，哪些region还没有分配。当需要分配的新的region，并且有一个region server上有可用空间时，master就给这个region server发送一个装载请求，把region分配给这个region server。region server得到请求后，就开始对此region提供服务。
(2) region server上线
master使用zookeeper来跟踪region server状态。
当某个region server启动时，会首先在zookeeper上的server目录下建立代表自己的znode。由于master订阅了server目录上的变更消息，当server目录下的文件出现新增或删除操作时，master可以得到来自zookeeper的实时通知。因此一旦region server上线，master能马上得到消息。
(3) region server下线
当region server下线时，它和zookeeper的会话断开，zookeeper而自动释放代表这台server的文件上的独占锁。master就可以确定，master会删除server目录下代表这台region server的znode数据，并将这台region server的region分配给其它还活着的同志。
（4）Master工作机制
master上线
1、 从zookeeper上获取唯一一个代表active master的锁，用来阻止其它master成为master。
2 、扫描zookeeper上的server父节点，获得当前可用的region server列表。
3 、和每个region server通信，获得当前已分配的region和region server的对应关系。
4、 扫描.META.region的集合，计算得到当前还未分配的region，将他们放入待分配region列表。
master下线
1、由于master只维护表和region的元数据，而不参与表数据IO的过程，master下线仅导致所有元数据的修改被冻结(无法创建删除表，无法修改表的schema，无法进行region的负载均衡，无法处理region 上下线，无法进行region的合并，唯一例外的是region的split可以正常进行，因为只有region server参与)，表的数据读写还可以正常进行。因此master下线短时间内对整个hbase集群没有影响。
5、HBase三个重要机制
（1）flush机制
1、（hbase.regionserver.global.memstore.size）默认;堆大小的40%regionServer的全局memstore的大小，超过该大小会触发flush到磁盘的操作；
2、（hbase.hregion.memstore.flush.size）默认：128M，单个region里memstore的缓存大小，超过那么整个HRegion就会flush；
3、（hbase.regionserver.optionalcacheflushinterval）默认：1h，内存中的文件在自动刷新之前能够存活的最长时间
（2） compact机制
把小的storeFile文件合并成大的Storefile文件，清理过期的数据，包括删除的数据，将数据的版本号保存为3个。
（3）split机制
当Region达到阈值，会把过大的Region一分为二，默认一个HFile达到10Gb的时候就会进行切分。
5、协处理器
以 HBase0.92 版本为例，它提供了三种观察者接口：
● RegionObserver：提供客户端的数据操纵事件钩子： Get、 Put、 Delete、 Scan 等。
● WALObserver：提供 WAL 相关操作钩子。
● MasterObserver：提供 DDL-类型的操作钩子。如创建、删除、修改数据表等。
6、HBase当中的二级索引
由于HBase的查询比较弱，如果需要实现类似于 select name,salary,count(1),max(salary) from user group by name,salary order by salary 等这样的复杂性的统计需求，基本上不可能，或者说比较困难，所以我们在使用HBase的时候，一般都会借助二级索引的方案来进行实现；
HBase的一级索引就是rowkey，我们只能通过rowkey进行检索。如果我们相对hbase里面列族的列列进行一些组合查询，就需要采用HBase的二级索引方案来进行多条件的查询。
