Unity Shader 屏幕后效果——Bloom外发光

Bloom的原理很简单，主要是提取渲染图像中的亮部区域，并对亮部区域进行模糊处理，再与原始图像混合而成。



一般对亮部进行模糊处理的部分采用高斯模糊，关于高斯模糊，详见之前的另一篇博客：

https://www.cnblogs.com/koshio0219/p/11152534.html



计算方法：

总共需要用到4个Pass，它们的顺序如下：

Pass 1：得到纹理的亮度值（灰度值），由此计算出亮部区域，传递给一个临时的新纹理，这里叫_Bloom

Pass 2,3：单独对_Bloom进行高斯模糊（纵横），_Bloom纹理更新

Pass 4：混合原始纹理和_Bloom纹理，得到最终效果



为了得到更为细致的Bloom效果，建议将游戏的颜色空间由默认的伽马空间转为线性空间，必要时还可开启HDR



控制脚本：

 1 using UnityEngine;
 2
 3 public class BloomCtrl : ScreenEffectBase
 4 {
 5     private const string _LuminanceThreshold = "_LuminanceThreshold";
 6     private const string _BlurSize = "_BlurSize";
 7     private const string _Bloom = "_Bloom";
 8
 9     [Range(0, 4)]
10     public int iterations = 3;
11     [Range(0.2f, 3.0f)]
12     public float blurSize = 0.6f;
13     [Range(1, 8)]
14     public int dowmSample = 2;
15     [Range(0.0f, 4.0f)]
16     public float luminanceThreshold = 0.6f;//控制Bloom效果的亮度阈值，因为亮度值大多数时不大于1，故该值超过1时一般无效果，但开启HDR后图像的亮度取值范围将扩大
17
18     private void OnRenderImage(RenderTexture source, RenderTexture destination)
19     {
20         if (Material != null)
21         {
22             Material.SetFloat(_LuminanceThreshold, luminanceThreshold);
23
24             int rth = source.height / dowmSample;
25             int rtw = source.width / dowmSample;
26
27             RenderTexture buffer0 = RenderTexture.GetTemporary(rtw, rth, 0);
28             buffer0.filterMode = FilterMode.Bilinear;
29
30             //第1个Pass中提取纹理亮部，存到buffer0中，以便后面进行高斯模糊处理
31             Graphics.Blit(source, buffer0,Material,0);
32
33             for(int i = 0; i < iterations; i++)
34             {
35                 Material.SetFloat(_BlurSize, blurSize*i+1.0f);
36
37                 //第2，3个Pass中对亮部分别进行纵向和横向的渲染处理（高斯模糊）
38                 RenderTexture buffer1 = RenderTexture.GetTemporary(rtw, rth, 0);
39                 Graphics.Blit(buffer0, buffer1, Material,1);
40                 RenderTexture.ReleaseTemporary(buffer0);//临时创建的渲染纹理不能直接释放 x： buffer0.Release();
41
42                 buffer0 = RenderTexture.GetTemporary(rtw, rth, 0);
43                 Graphics.Blit(buffer1, buffer0, Material, 2);
44                 RenderTexture.ReleaseTemporary(buffer1);
45             }
46
47             //第4个Pass将buffer0高斯模糊后的结果传给_Bloom以进行最后的混合
48             Material.SetTexture(_Bloom, buffer0);
49             Graphics.Blit(source,destination,Material,3);//注意这里用原始纹理作为源纹理而不是buffer0，因为buffer0已经作为另一个参数进行了传递，而这里还需要原始的纹理以进行混合
50             RenderTexture.ReleaseTemporary(buffer0);
51         }
52         else
53             Graphics.Blit(source, destination);
54     }
55 }

基类脚本见：

https://www.cnblogs.com/koshio0219/p/11131619.html



Shader脚本：

  1 Shader "MyUnlit/Bloom"
  2 {
  3     Properties
  4     {
  5         _MainTex ("Texture", 2D) = "white" {}
  6         _Bloom("Bloom",2D)="black"{}
  7         _LuminanceThreshold("Luminance Threshold",Float)=0.5
  8         _BlurSize("Blur Size",Float)=1.0
  9     }
 10     SubShader
 11     {
 12         CGINCLUDE
 13
 14         #include "UnityCG.cginc"
 15
 16         sampler2D _MainTex;
 17         half4 _MainTex_TexelSize;
 18         sampler2D _Bloom;
 19         float _LuminanceThreshold;
 20         float _BlurSize;
 21
 22         struct v2f
 23         {
 24            half2 uv : TEXCOORD0;
 25            float4 pos : SV_POSITION;
 26         };
 27
 28         struct v2fBloom
 29         {
 30            //half4是因为这里还要存储_Bloom纹理
 31            half4 uv:TEXCOORD0;
 32            float4 pos:SV_POSITION;
 33         };
 34
 35         v2f vert(appdata_img v)
 36         {
 37            v2f o;
 38            o.pos=UnityObjectToClipPos(v.vertex);
 39            o.uv=v.texcoord;
 40            return o;
 41         }
 42
 43         v2fBloom vertBloom(appdata_img v)
 44         {
 45            v2fBloom o;
 46            o.pos=UnityObjectToClipPos(v.vertex);
 47
 48            //xy存储主纹理，zw存储_Bloom纹理，这样不必再申请额外空间
 49            o.uv.xy=v.texcoord;
 50            o.uv.zw=v.texcoord;
 51
 52            //纹理坐标平台差异化判断，主要针对DirectX,因为DirectX与OpenGL纹理坐标原点不同(分别在左上和左下)
 53            //同时Unity平台对于主纹理已经进行过内部处理，因此这里只需要对_Bloom纹理进行平台检测和翻转
 54            //主要表现为进行y轴方向的翻转（因为y轴方向相反），对于_Bloom纹理来说也就是w
 55            #if UNITY_UV_STARTS_AT_TOP
 56            if(_MainTex_TexelSize.y<0){
 57                   o.uv.w=1.0-o.uv.w;
 58            }
 59            #endif
 60
 61            return o;
 62         }
 63
 64         //提取超过亮度阈值的图像
 65         fixed4 fragExtractBright(v2f i):SV_Target
 66         {
 67             fixed4 col=tex2D(_MainTex,i.uv);
 68             fixed val=clamp(Luminance(col)-_LuminanceThreshold,0.0,1.0);
 69             return col*val;
 70         }
 71
 72         //对xy和zw对应的纹理采样进行混合
 73         fixed4 fragBloom(v2fBloom i):SV_Target
 74         {
 75             return tex2D(_MainTex,i.uv.xy)+tex2D(_Bloom,i.uv.zw);
 76         }
 77
 78         ENDCG
 79
 80         ZTest Always
 81         Cull Off
 82         ZWrite Off
 83
 84         //Pass 1:提亮部
 85         Pass
 86         {
 87             CGPROGRAM
 88             #pragma vertex vert
 89             #pragma fragment fragExtractBright
 90             ENDCG
 91         }
 92
 93         //Pass 2,3:高斯模糊，这里直接调用以前写的Pass
 94         UsePass "MyUnlit/GaussianBlur/GAUSSIANBLUR_V"
 95
 96         UsePass "MyUnlit/GaussianBlur/GAUSSIANBLUR_H"
 97
 98         //Pass 4:混合原图和模糊后亮部
 99         Pass
100         {
101             CGPROGRAM
102             #pragma vertex vertBloom
103             #pragma fragment fragBloom
104             ENDCG
105         }
106     }
107     Fallback Off
108 }

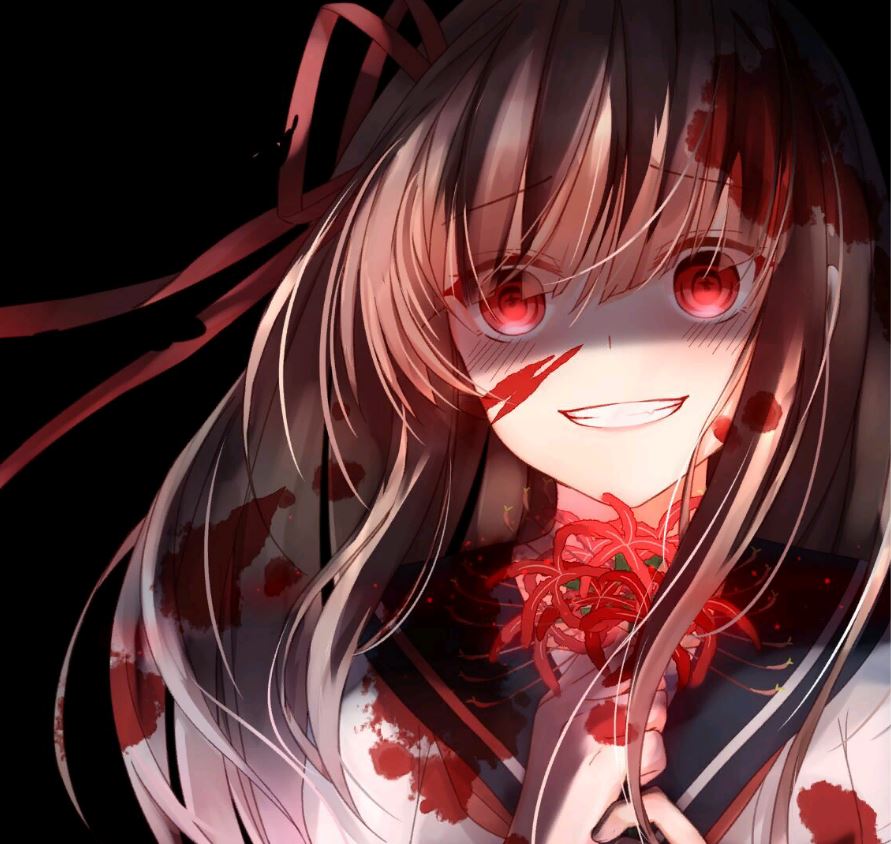

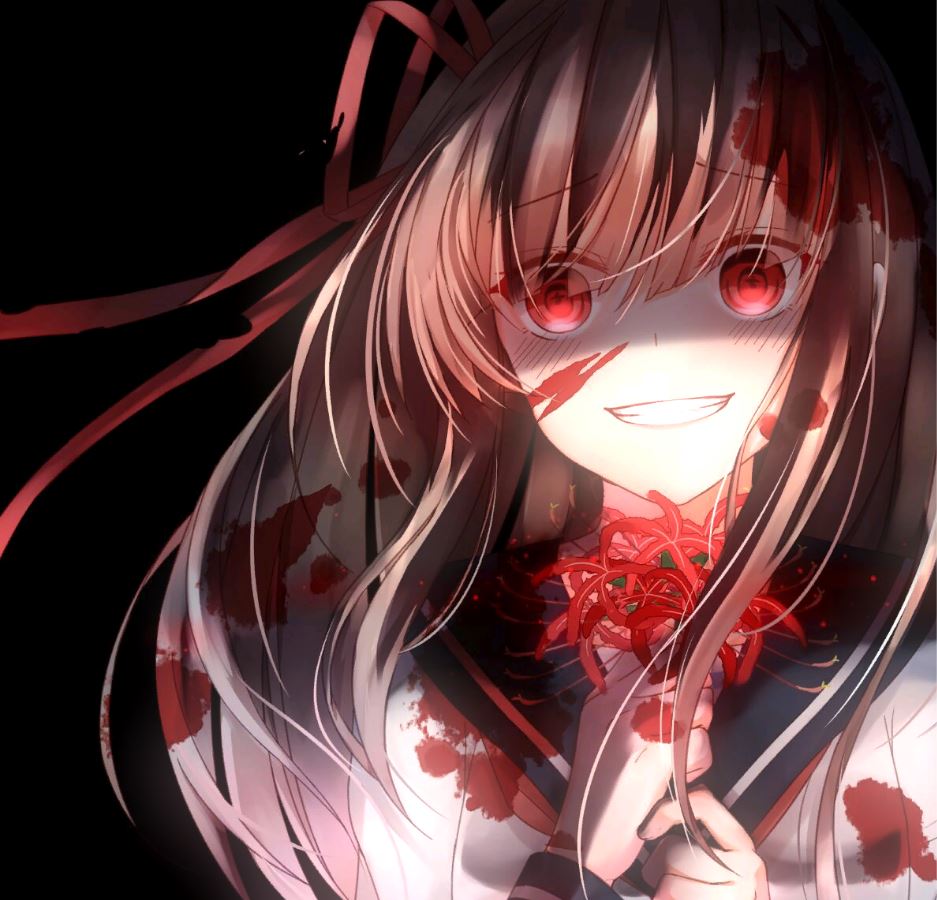

效果如下：
