前言
TL138/1808/6748-EVM是广州创龙基于SOM-TL138/1808/6748核心板开发的一款开发板。由于SOM-TL138/1808/6748核心板管脚兼容，所以此三个核心板共用同一个底板。开发板采用核心板+底板的设计方式，尺寸为18cm*13cm，它主要帮助开发者快速评估核心板的性能。

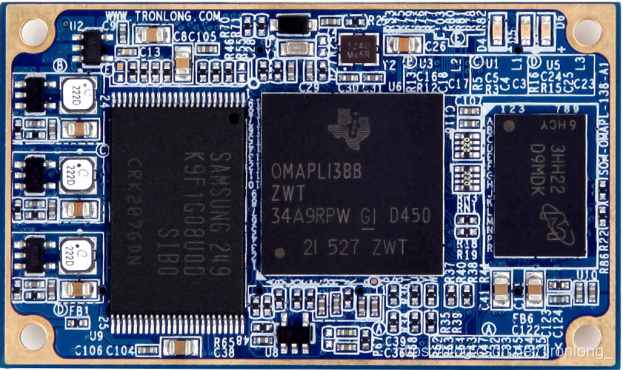

核心板采用高密度6层板沉金无铅设计工艺，尺寸为55mm*33mm，板载3路转换率很高的DC-DC核心电压转换电源芯片，实现了系统的低功耗指标，精密、原装进口的B2B连接器引出全部接口资源，以便开发者进行快捷的二次开发使用。
TL138/1808/6748-EVM开发板底板是一个四层无铅沉金电路板，为了方便用户学习开发参考使用，上面引出了常见的各种接口。
CPU
OMAP-L138、TMS320C6748、AM1808三款CPU管脚兼容，外设资源也一样。
OMAP-L138

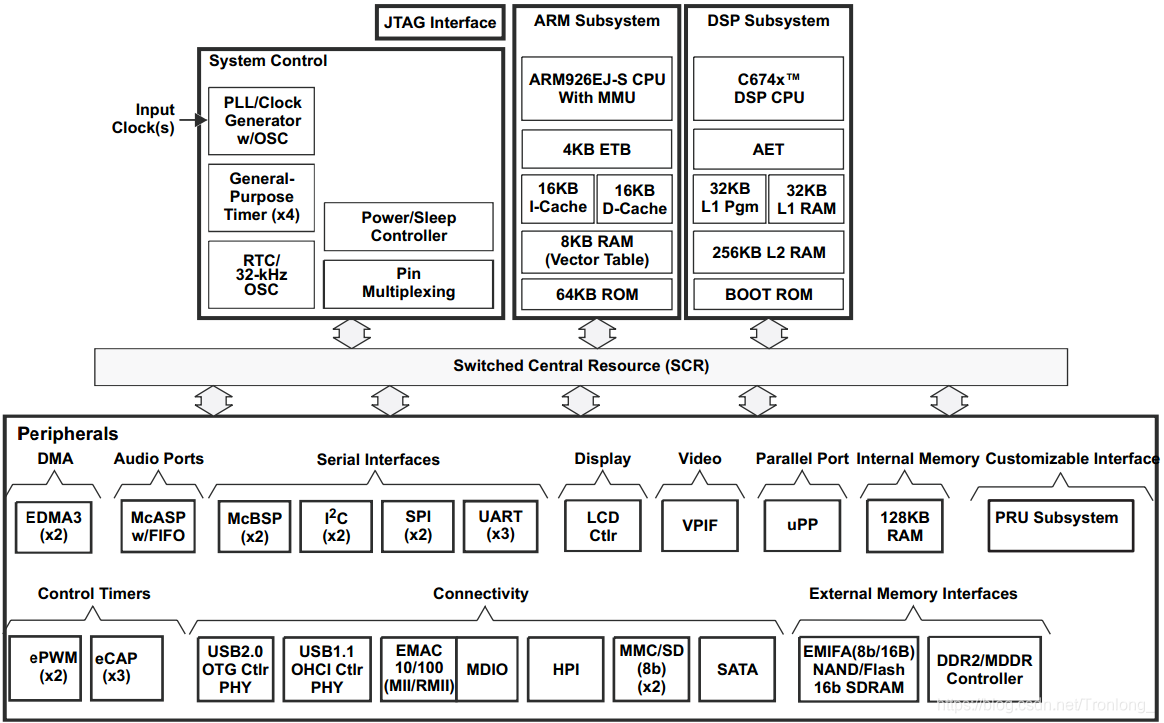

TI公司的达芬奇架构嵌入式应用处理器开始使用DSP与ARM结合的非对称多核结构，OMAP-L138就是其中的一款低功耗双核嵌入式处理器。OMAP-L138双核架构兼具DSP的高数字信号处理性能和精简指令计算机（RISC）技术的优点，双核均是32位处理器。以下是OMAP-L138 CPU的资源框图：
图 1
TMS320C6748

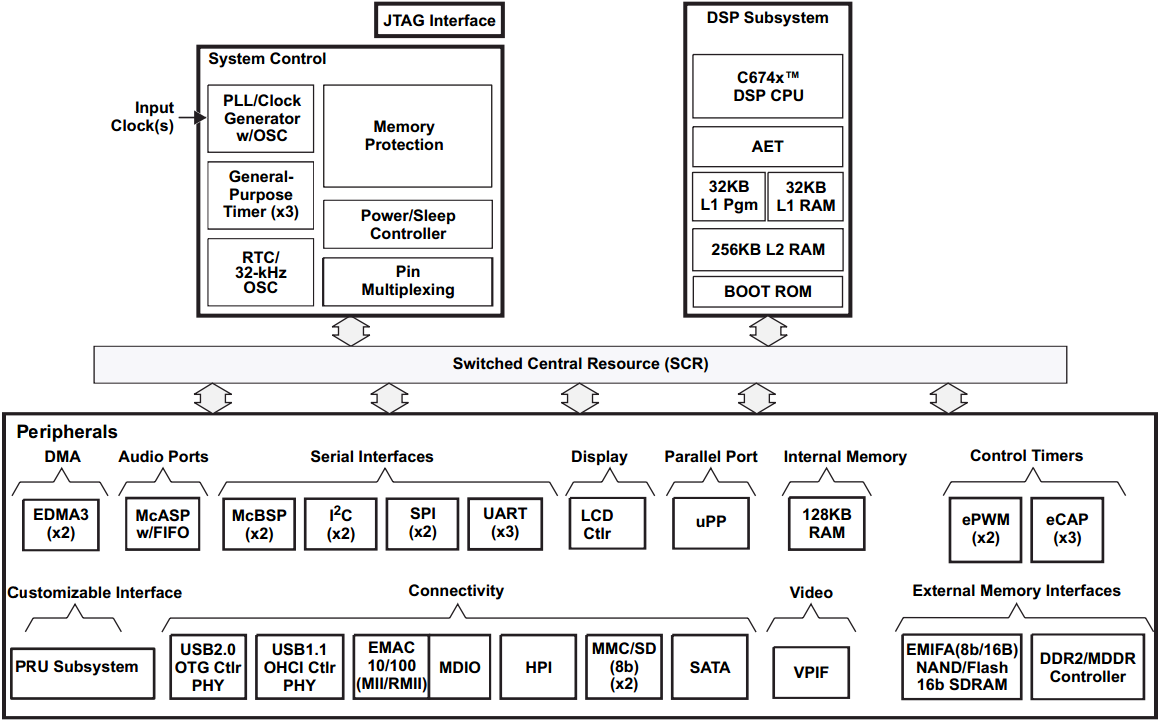

TI TMS320C6748是一款低功耗浮点DSP处理器。支持DSP的高数字信号处理性能和精简指令计算机（RISC）技术，采用一个高性能的456MHz TMS320C674x 32位处理器。以下是TMS320C6748 CPU的资源框图：
图 2
AM1808

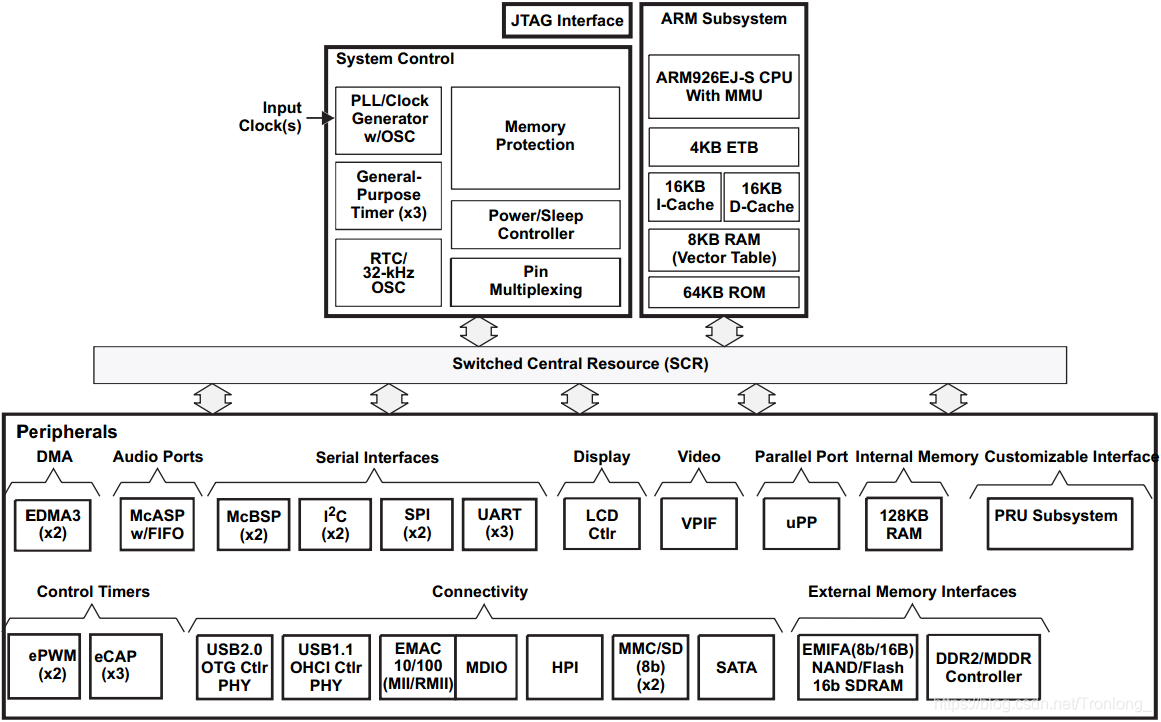

TI AM1808是一款低功耗嵌入式32位工业处理器。拥有多种工业级接口资源，以下是AM1808 CPU的资源框图：
图 3
FLASH
核心板上采用工业级NAND FLASH，硬件如下图：
图4
RAM
RAM采用工业级DDR2，硬件如下图：
图5
电源接口和拔码开关

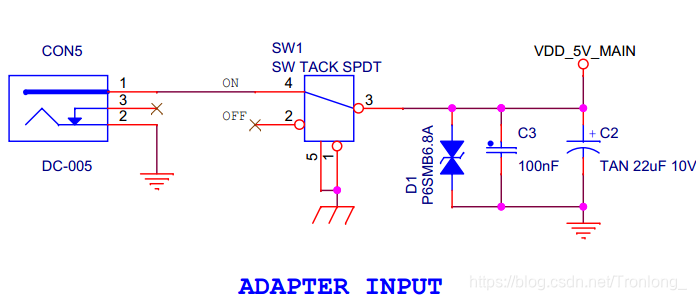

采用5V直流电源供电，CON5是电源接口，SW1是电源拨码开关，原理图如下图所示：
图6
图7
JTAG仿真器接口

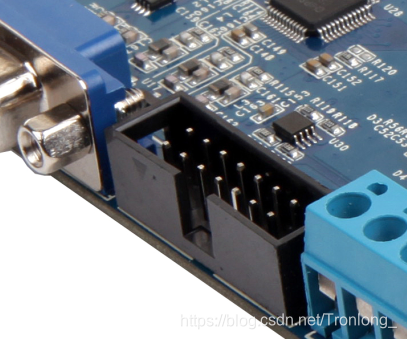

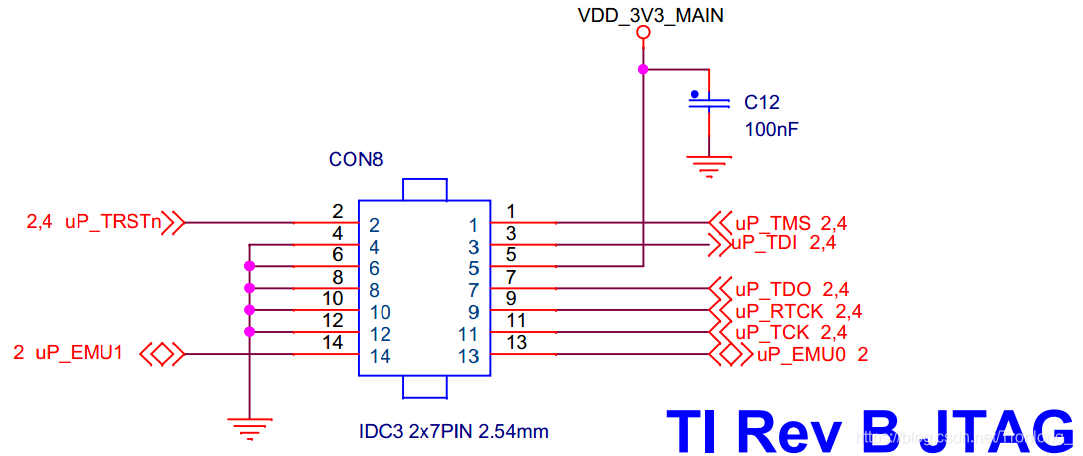

可以通过JTAG接口烧写Bootloader和进行软件调试。CON8提供了包含完整JTAG标准信号的14Pin JTAG接口，2.54mm间距，各引脚定义如下图：
图8
图9
LED指示灯
开发板底板具有1个电源指示灯D2，以及4个用户可编程指示灯，它们分别是D6、D7、D9和D10，原理图如下：
图 10
图 11
图12
核心板上面也有3个LED灯，核心板上丝印为D4的是核心板电源指示灯，D5和D6是用户可编程LED灯。以下为核心板的LED灯和说明：
图13
按键

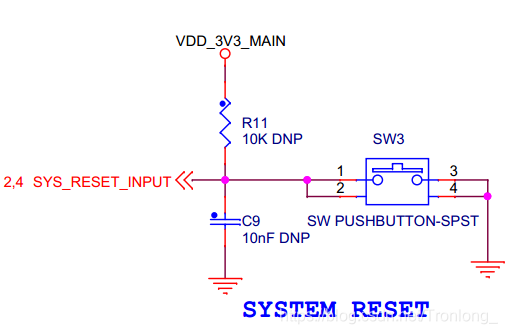

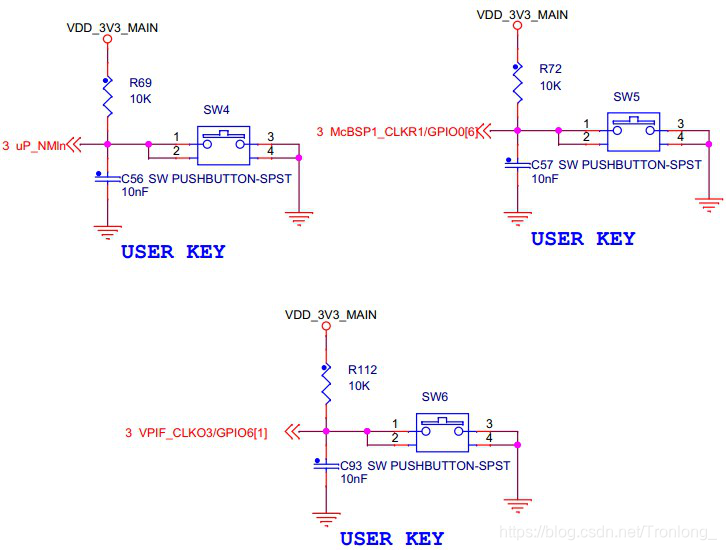

开发板总共有1个系统复位按键SW3、1个非屏蔽中断按键SW4、2个用户测试用按键SW5和SW6，原理图如下：
图14
图15
图 16
串口

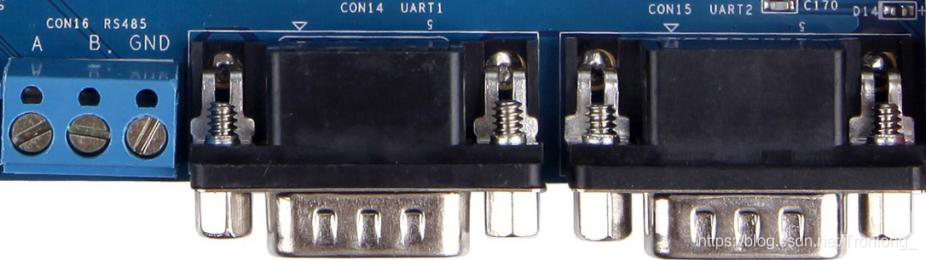

开发板共引出了3个串口，分别是CON14、CON15、CON16。CON14和CON15是由UART1和UART2通过MAX3232串口电平转换芯片得到的RS232串口，使用的是9针DB9接口。CON16则是由UART1通过ISO3082DW串口转换芯片得到的RS485串口。因此，CON14和CON16是复用的。RS232串口可以通过交叉串口线和PC互相通讯。3个串口在开发板上的位置、引脚定义如下图所示：
图17
图18
图19
I2C EEPROM

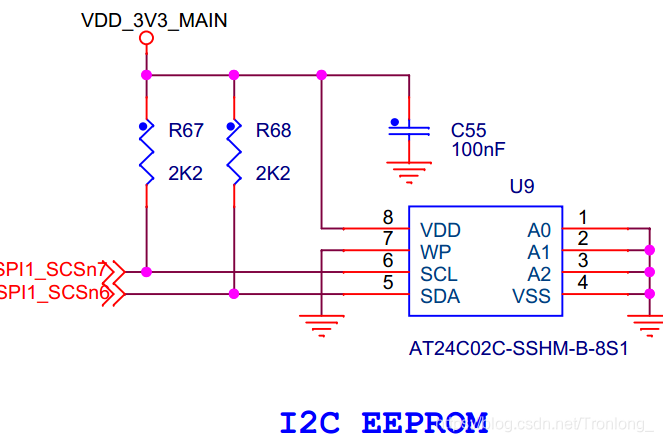

U9是1个I2C总线接口的EEPROM，型号为AT24C02C，容量是256Bytes，地址是0x50（高7位）。以下为EEPROM的电路图：
图20
图21
SPI FLASH

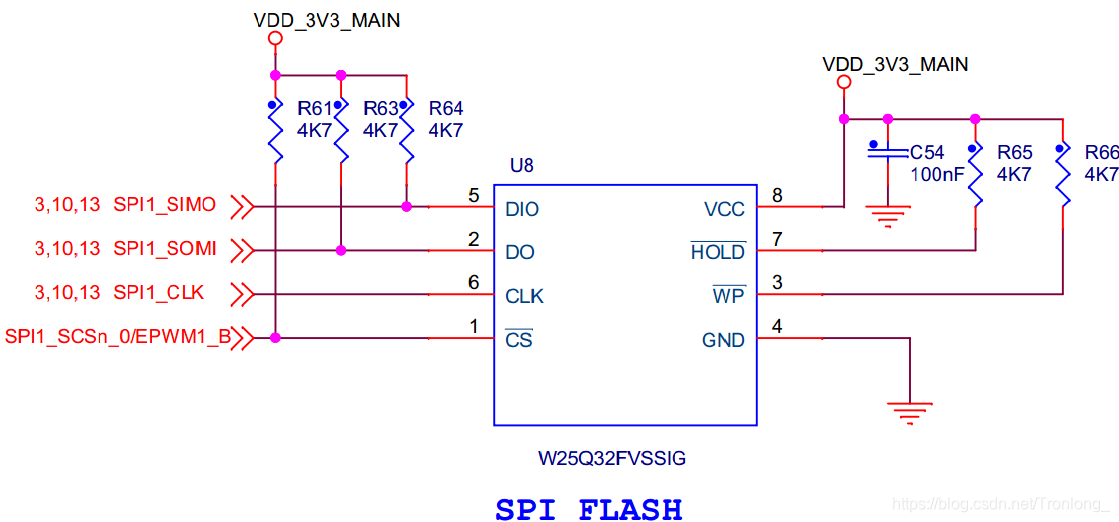

U8是1个SPI FLASH，型号为W25Q32FVSSIG，容量是4MBytes，使用SPI1的CS0。以下为SPI FLASH的电路图：
图22
图23
LCD触摸屏接口

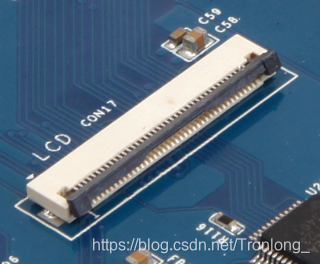

CON17带有40pin、0.5mm间距LCD触摸屏接口，也叫FFC排线座。LCD接口座中包含了常见LCD所用的全部控制信号(行场扫描、时钟和使能等)。其中，1、2、3、4四线为触摸屏接口，接口定义如下图所示：
图24
图25
