golang runtime 简析

Go Runtime 的总览

golang 的 runtime 在 golang 中的地位类似于 Java 的虚拟机，不过 go runtime 不是虚拟机. golang 程序生成可执行文件在指定平台上即可运行，效率很高， 它和 c/c++ 一样编译出来的是二进制可执行文件. 我们知道运行 golang 的程序并不需要主机安装有类似 Java 虚拟机之类的东西，那是因为在编译时，golang 会将 runtime 部分代码链接进去.

golang 的 runtime 核心功能包括以下内容:

• 协程(goroutine)调度(并发调度模型)
• 垃圾回收(GC)
• 内存分配
• 使得 golang 可以支持如 pprof、trace、race 的检测
• 支持 golang 的内置类型 channel、map、slice、string等的实现
• 等等

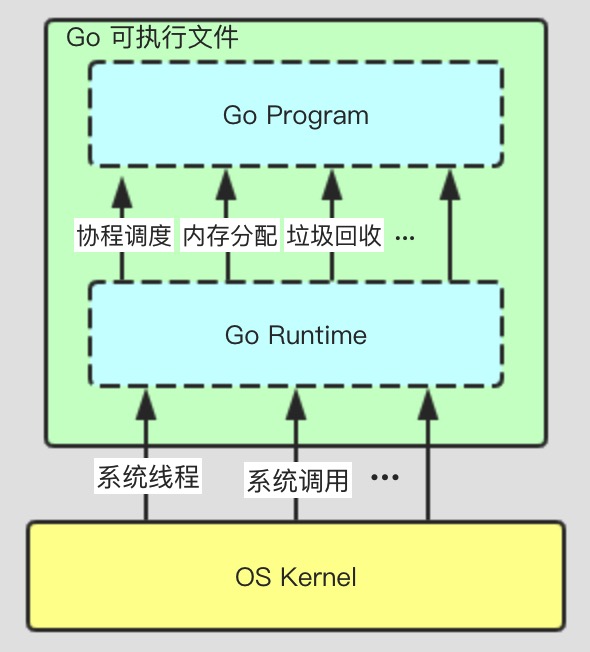

下图 1 是 golang 程序、runtime、可执行文件与操作系统之间的关系. 区别于 Java 需要安装虚拟机，go 语言的可执行文件已经包含了 golang 的 runtime，它为用户的 go 程序提供协程调度、内存分配、垃圾回收等功能.此外还会与系统内核进行交互，从而真正的利用好 CPU 等资源. 本文主要简单介绍 golang runtime 的并发调度模型、垃圾回收与内存分配.

协程调度模型

调度是操作系统的核心功能了，从计算机诞生以来，任务的调度就一直在不断改进与发展，以不断适应计算机的发展. 单任务、多任务、并发、并行等调度. 到如今云计算时代分布式调度也十分成熟，由 go 编写的 kubernetes 已经广泛用于各个公司的分布式集群中.

golang 语言相比其它语言有一个特殊之处，它实现了自己的调度模块，并不完全是由计算机操作系统进行调度的（进程、线程）. golang 原生支持协程 goroutine，区别于线程、进程. goroutine 的调度由 go runtime 进行，这也是 golang 并发效率高的原因之一.

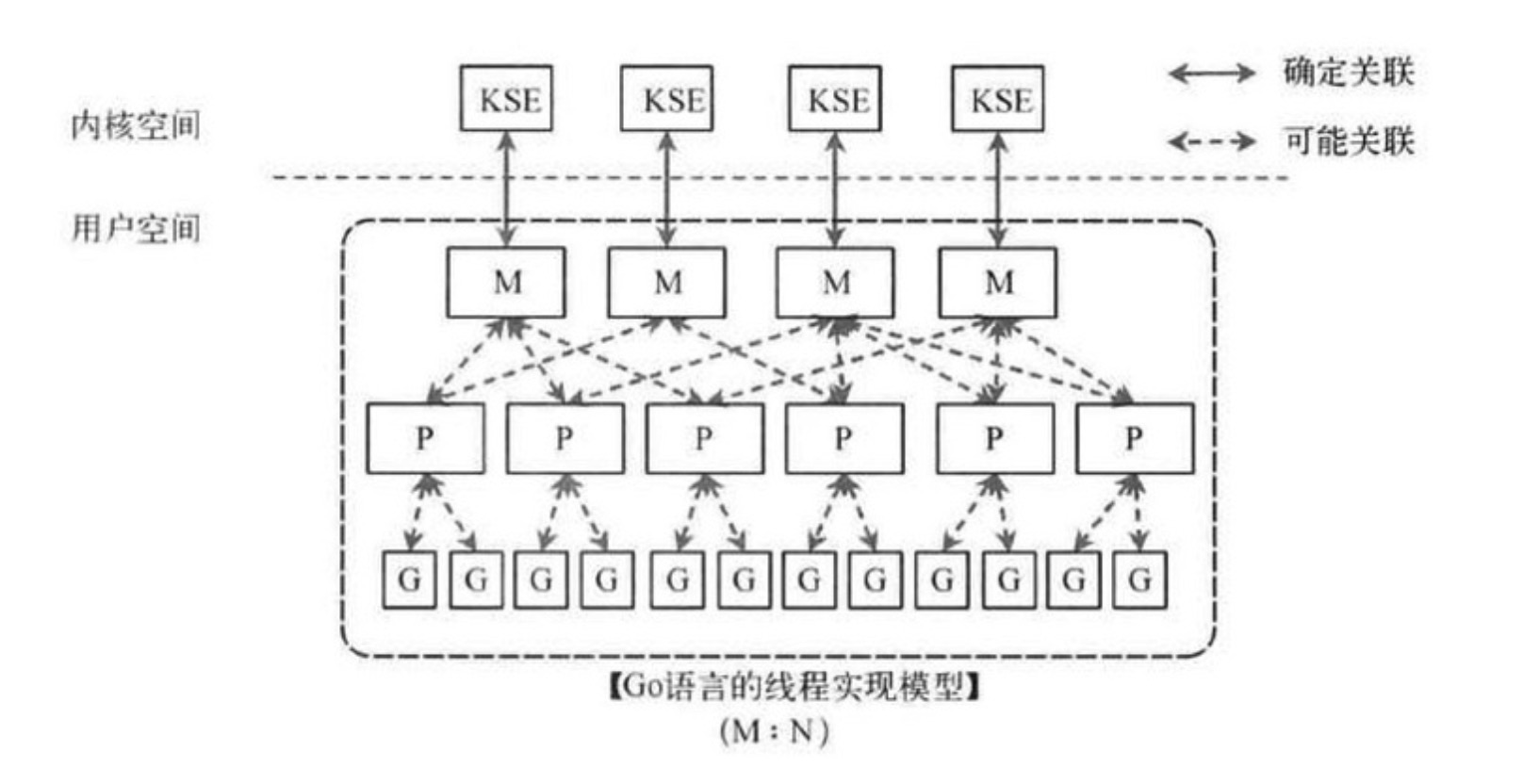

go 在处理协程上，使用了 GPM 调度模型，从而支持高效的并发调度. 如下图 2 ，内核线程与逻辑处理器是多对多的关系即 M:N. 从而提升并发效率. GPM 各个模块的解释如下:

• G: 即 Goroutine，更轻量级的线程，保存着上下文信息.
• P: Processor，是逻辑处理器. 将 goroutine 绑定逻辑处理器 P 的本地队列后，才会被调度. Processor 提供了相关的执行环境(Context)，如内存分配状态(mcache)，任务队列(G)等
• M: 它才是真正的计算资源，是系统线程.
• 全局队列（Global Run Queue）: 未分配 Processor 的 Goroutine 保存在全局队列中. Processor 或 M 都可以从全局队列中取出 G .
• 本地队列（Local Run Queue）: 是 Processor 的队列，当队列为空时，会从全局队列或其它队列补充 Goroutine.
• sysmon 协程: go runtime 会创建一个 sysmon 协程. 它会定期唤醒检查 goroutine 和 processor，确保 goroutine 不会长期占用 CPU 以及 Processor 可以被执行.

垃圾回收(GC)

垃圾回收机制是编程语言的重要部分，它影响到程序的长久稳定运行. Java、Python 等语言都有自己的垃圾回收机制，而不需要像 c/c++一样由程序员管理，可以避免大量的内存泄漏.

3.1 常用的垃圾回收算法

• 引用计数(reference counting): Python 便主要采用的是引用计数的方式，每一个对象都会记录它的引用数，每当有新的引用则值增加，删除则减少，直到引用值为 0 ，则该对象的生命周期结束.
  标记-清扫(mark & sweep): 使用标记清扫算法，未引用的对象并不会立刻被清除，而是被标记. 直到内存耗尽，挂起程序，清扫所有未被引用的对象，然后继续程序. 标记清扫法跟踪了 root 访问的所有对象，它可以有效的处理循环引用. 它有一个问题是需要 STW (stop the world). golang 便是采用的标记-清扫法进行垃圾回收.在 golang 的迭代过程中改进为三色标记清扫法，用来减少 STW 的影响.
  复制收集(copy and collection): 目前许多商业虚拟机都采用这种垃圾回收算法. 它将内存分为两部分，只使用其中一部分，在进行垃圾回收时，将存活的对象复制到另一部分. 然后清理所有第一部分内存使其构成完成一块，从而避免内存碎片.

3.2 Golang 的三色标记法

golang 的垃圾回收是基于标记清扫算法，这种算法需要进行 STW（stop the world)，这个过程就会导致程序是卡顿的，频繁的 GC 会严重影响程序性能. golang 在此基础上进行了改进，通过三色标记清扫法与写屏障来减少 STW 的时间.

三色标记

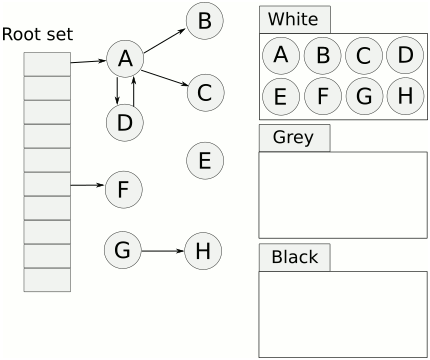

三色标记法的流程如下，它将对象通过白、灰、黑进行标记，参考下图3的动图过程:

1. 所有对象最开始都是白色.
2. 从 root 开始找到所有可达对象，标记为灰色，放入待处理队列。
3. 遍历灰色对象队列，将其引用对象标记为灰色放入待处理队列，自身标记为黑色。
4. 循环步骤3直到灰色队列为空为止，此时所有引用对象都被标记为黑色，所有不可达的对象依然为白色，白色的就是需要进行回收的对象。

三色标记法相对于普通标记清扫，减少了 STW 时间. 这主要得益于标记过程是 “on-the-fly” 的，在标记过程中是不需要 STW 的，它与程序是并发执行的，这就大大缩短了 STW 的时间.

写屏障

当标记和程序是并发执行的，这就会造成一个问题. 在标记过程中，有新的引用产生，可能会导致误清扫，即将被清扫的标记为黑色的对象引用了白色的对象. 这就需要用到屏障技术，golang 采用了写屏障，作用就是为了避免这类误清扫问题. 写屏障即在内存写操作前，维护一个约束，从而确保将被清扫的黑色对象不能引用白色对象.

3.3 GC 触发条件

1. 当前内存分配达到一定比例则触发
2. 2 分钟没有触发过 GC 则触发
3. GC 手动触发，调用 runtime.GC()

内存分配

4.1 Tcmalloc 算法

Tcmalloc(Thread Caching Malloc) 是 google 为 c 语言开发的运行时内存分配算法. 其核心思想是多级管理，从而降低锁的粒度. Go runtime 的内存分配就采用了 Tcmalloc 算法.

4.2 golang 内存分配

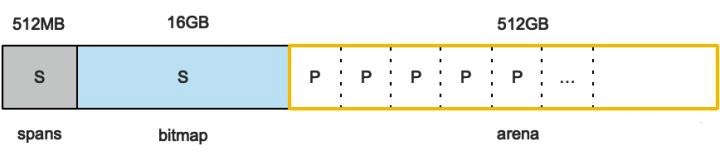

Go 程序在启动时，会首先向系统申请一块内存(虚拟地址空间)，然后自己切成小块进行管理. 将申请的内存，分成 3 个区域,spans、bitmap、arena，如下图4，这三个区域的作用如下.

• arena: 就是堆区，go runtime 在动态分配的内存都在这个区域，并且将内存块分成 8kb 的页，一些组合起来的称为 mspan，成为 go 中内存管理的基本单元，这种连续的页一般是操作系统的内存页几倍大小.
• bitmap: 顾名思义，用来标记堆区使用的映射表，它记录了哪些区域保存了对象，对象是否包含指针，以及 GC 的标记信息.
• spans: 存放 mspan 的指针，根据 spans 区域的信息可以很容易找到 mspan. 它可以在 GC 时更快速的找到的大块的内存 mspan.

参考资料

1. 深入浅出Golang Runtime[https://zhuanlan.zhihu.com/p/95056679]

2. golang中的runtime包教程[https://studygolang.com/articles/13994?fr=sidebar]

3. Go垃圾回收机制剖析[http://www.pianshen.com/article/168671039/]

4. 12 Go 并发调度器模型[https://www.jianshu.com/p/5df0a7e118d8]

5. 三色标记[https://studygolang.com/articles/12062]

6. 图解Go语言内存分配[https://zhuanlan.zhihu.com/p/59125443]

7. 图解 TCMalloc[https://zhuanlan.zhihu.com/p/29216091]

8. Visualizing memory management in Golang[https://deepu.tech/memory-management-in-golang/]

9. Go: What Does a Goroutine Switch Actually Involve?[https://medium.com/a-journey-with-go/go-what-does-a-goroutine-switch-actually-involve-394c202dddb7]
