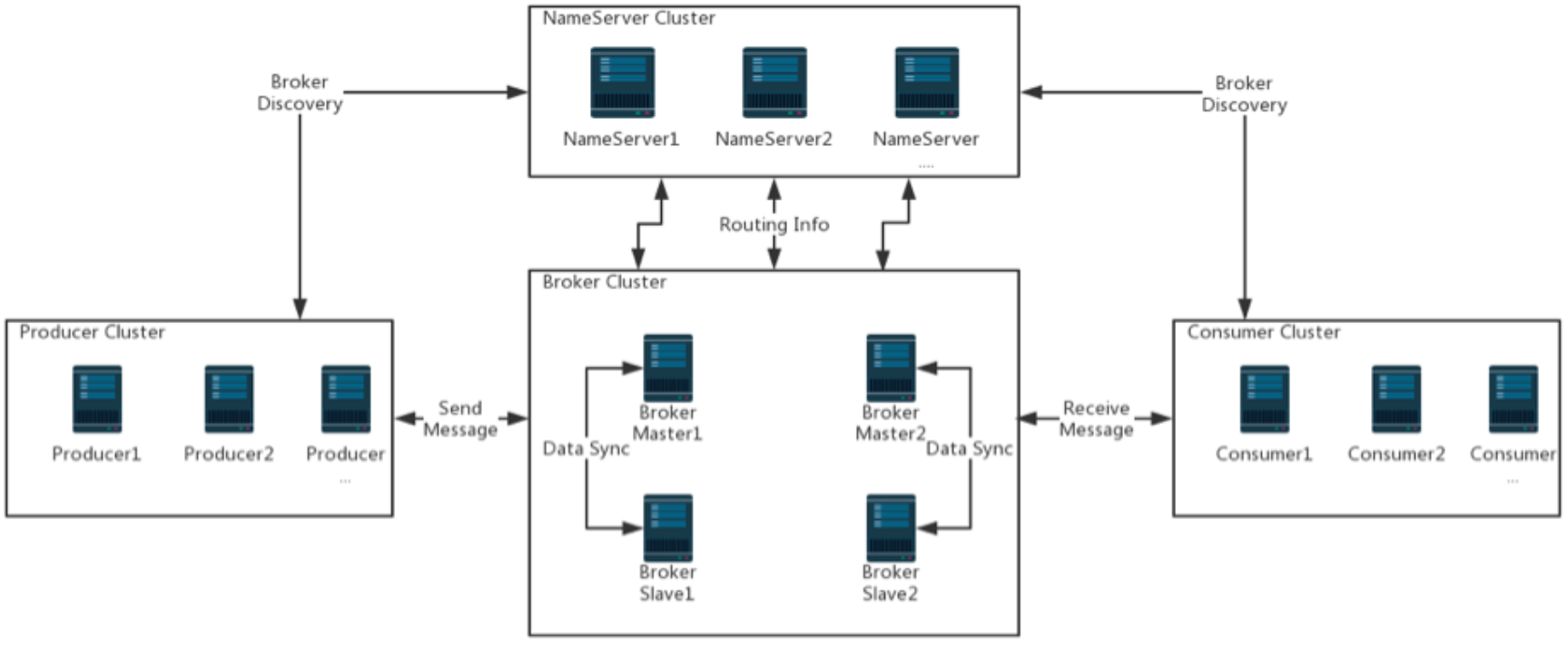

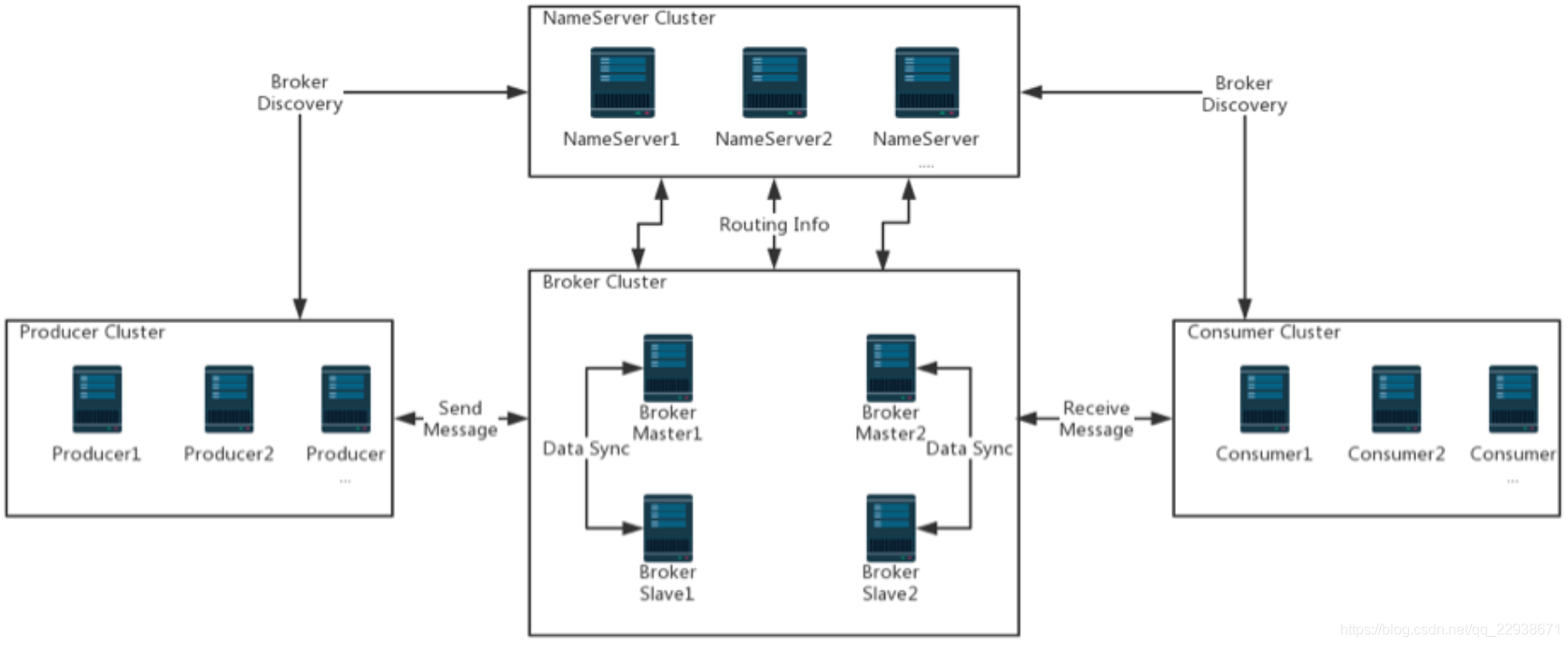

下图是从官网摘过来的RocketMQ架构图
RocketMQ架构分为四个部分：NameServer，Broker，Producer，Consumer。其中每一部分都可以水平扩展以避免单点故障。
NameServer：NameServer集群的每一个节点都会记录完整的路由信息，提供可靠的读写服务，并支持存储扩展。NameServer负责管理以下两个部分：
- Broker Management：Broker集群的启动需要向NameServer注册，NameServer与Broker会建立心跳连接，随时检查一个Broker是否存活
- Routing Management：NameServer集群的每一个节点都会记录整个Broker集群完整的路由信息，与客户端（客户端指Producer和Consumer，下文同义）查询的queue信息
客户端可能需要从NameServer查询相关的路由信息，但是客户端怎么知道NameServer的地址？有以下四种方式进行配置：
- 在代码中使用如
producer.setNamesrvAddr("ip:port")此类代码 - 在配置中配置
rocketmq.namesrv.addr - 配置环境变量
NAMESRV_ADDR - 直接使用HTTP Endpoint
如果以上四种方式都使用了，会有一个生效优先级：编程方式 > 配置 > 环境变量 > HTTP Endpoint
Broker：RocketMQ的Broker使用轻量级的Topic和Queue存储消息，并支持容错机制，也就是会备份消息。Broker还提供灾难恢复，统计信息，警报机制。

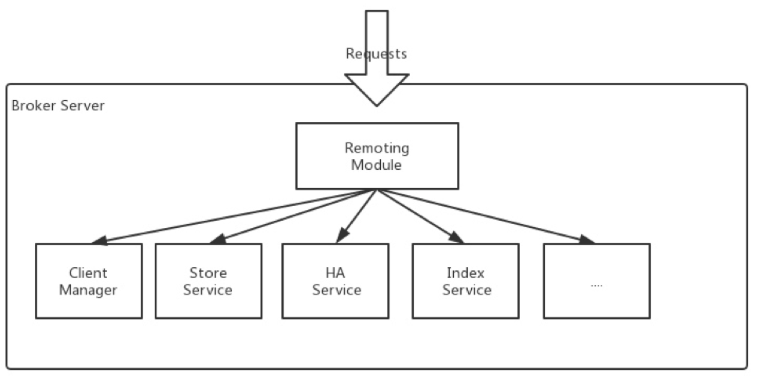

以上是Broker的模块图，其中包括：
- Remoting Module：这是Broker的入口，处理来自客户端的请求
- Client Manager：管理客户端，并维持消费者的订阅信息
- Store Service：提供一组API存储或查询物理磁盘上的信息
- HA Service：处理主备Broker之间的数据同步
- Index Service：按指定的key为消息生成索引，以提供快速的消息查询
Producer：Producer集群向Broker集群发送消息时，会使用多种的负载均衡机制，以支持fast failure和低延迟
Consumer：Consumer也支持集群部署，同ActiveMQ一样支持消息广播。RocketMQ还支持实时消息订阅机制

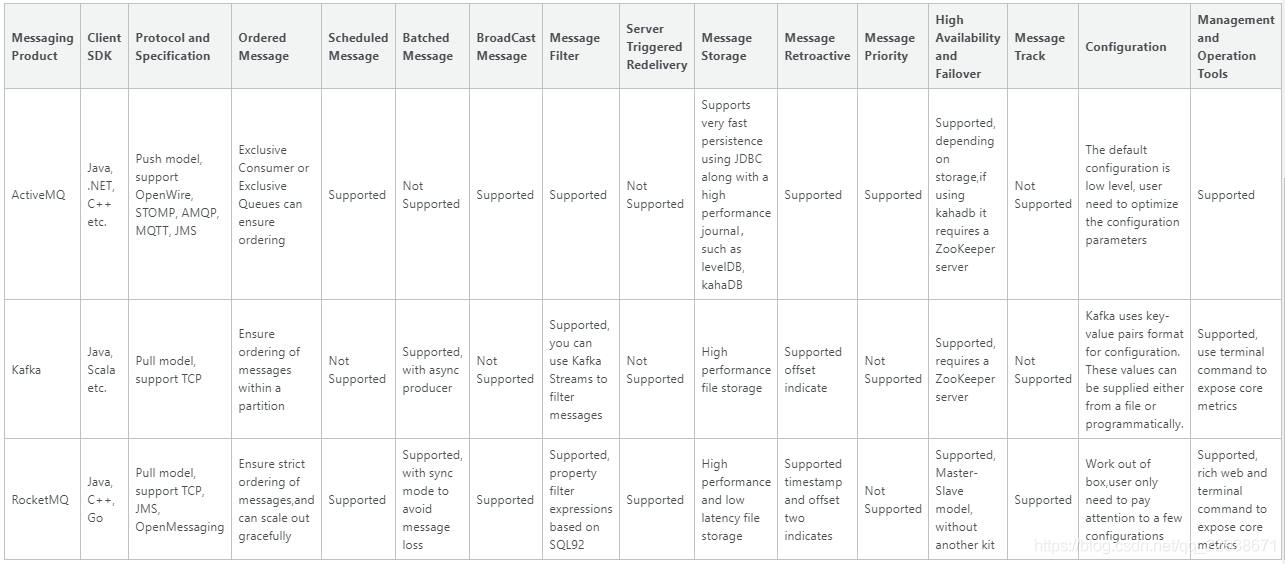

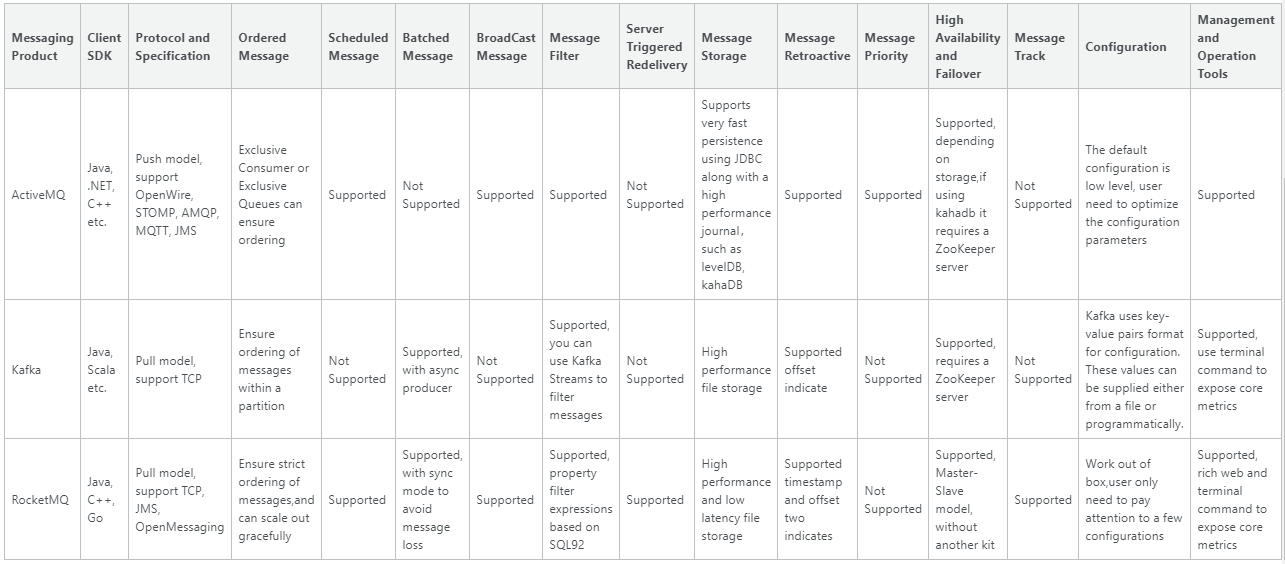

最后放上来自官网的RocketMQ，ActiveMQ，Kafka对比图以供参考
