一、前言
从今天开始就给大家分享有关于图的概念和代码啦，不知道大家有没有看够树的相关内容呢？以后还会慢慢给大家再分享的，代码要一遍一遍过，一轮一轮学习。第一轮树就先到这里，等第二轮还会给大家分享的。
图应该是数据结构中处于霸王地位的一部分了，图会涉及到图论的相关知识，咱们现在还涉及不到，等到以后分享数学基础，讲离散数学的时候，会给大家分享有关图论的内容。
为什么称图是霸王地位呢？因为图应该是数据结构中最难的：
1.图状结构是我们研究的结构里面最复杂的结构
我们在讲解数据的逻辑结构时给大家讲到数据结构有如下四个：集合，线性结构，树形结构，图状结构或网状结构。集合只有同属于一个集合；线性结构存在一对一的关系；树形结构存在一对多的关系；图状结构存在多对多的关系。
2.图的相关关系非常复杂，相关概念非常多
图有有向图，有无向图；有简单图，有多重图；有连通图，非连通图等等等等。如果把图画出来，我们人去看一个图比较简单，我们会有各种各样去分析这个图的方法，计算机不同，他们没有人这么强大的大脑，很多对于图的分析很死板，需要我们把图分析好了再做处理（如果人工智能发展比较好的话，这个问题可能会解决）。
但是图又很重要，不管是地图，人物关系等，把每个人或者每个地方看作一个点，其他的点都会与之有上千万的联系。所有就都有及其复杂的网络，不管是路径规划，导航提醒还是警察在断案，其实本质上都是图的应用。
所以，在这里把图的相关定义给大家分享一下，方便以后的学习。
二、图的定义
图G由顶点集V和边集E组成，记为G=(V,E)，其中V(G)表示图G中顶点的有限非空集；E(G)表示图G中顶点之间的关系(边)的集合。
注意：线性表可以是空表，树可以是空树，图不可以是空图，图可以没有边，但是至少要有一个顶点。
1.有向图
若E是有向边（简称弧）的有限集合时，则G为有向图。弧是顶点的有序对，记为<v,w>，其中 v，w 是顶点，v 是弧尾，w 是弧头。称为从顶点v到顶点w的弧。

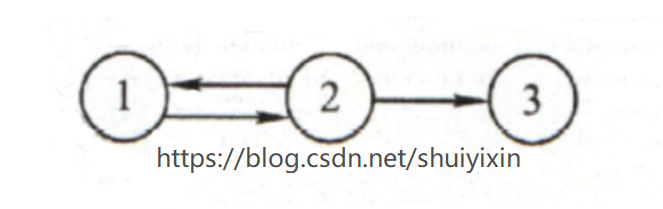

有向图
如上图所示G可表示为：
G=(V,E)
V={1,2,3}
E={<1,2>, <2,1>, <2,3>}
2.无向图
若E是无向边（简称边）的有限集合时，则G为无向图。边是顶点的无序对，记为 (v,w) 或(w,v) ，且有 (v,w) =(w,v) 。其中 v，w 是顶点。

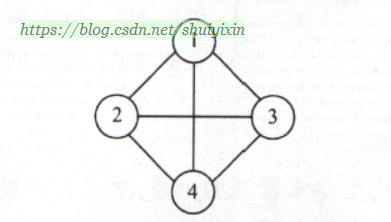

无向图
如上图所示，无向图G可表示为：
G=(V, E)
V={1,2,3,4}
E={(1,2), (1,3), (1,4), (2,3), (2,4), (3,4)}
3.简单图
简单图满足以下两条内容：
1）不存在重复边
2）不存在顶点到自身的边
所以上面的有向图和无向图都是简单图。与简单图相对的是多重图，即：两个结点直接边数多于一条，又允许顶点通过同一条边与自己关联。但是我们在数据结构中仅讨论简单图，所以多重图不单独讲解啦。
4.完全图
无向图中任意两点之间都存在边，称为无向完全图；如无向图中的示例就是完全图。
有向图中任意两点之间都存在方向向反的两条弧，称为有向完全图；如示例中的图就不是完全图，但如果没有顶点3和指向顶点3 的边，就是一个完全图。即下图是一个完全图。
5.子图
若有两个图G=(V,E),G1=(V1,E2)，若V1是V的子集且E2是E的子集，称G1是G的子图。
如上面的有向完全图是有向图的一个子图。
6.连通、连通图、连通分量
在无向图中，两顶点有路径存在，就称为连通的。若图中任意两顶点都连通，同此图为连通图。无向图中的极大连通子图称为连通分量。

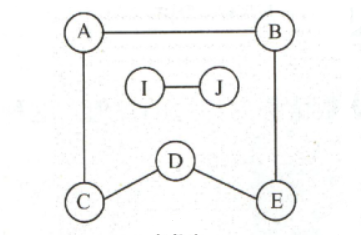

以下面两个图为例，下面的图是上面的图的连通分量，并且下面的图是连通图。上面图中I与J也是连通的。

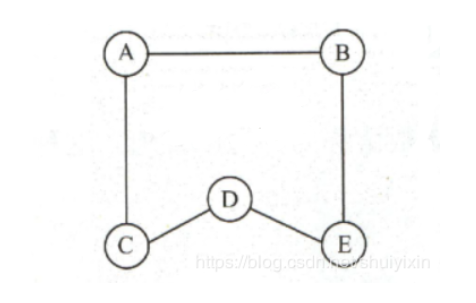

上图的一个连通分量
7.强连通图、强连通分量
在有向图中，两顶点两个方向都有路径，两顶点称为强连通。若任一顶点都是强连通的，称为强连通。有向图中极大强连通子图为有向图的强连通分量。
以下面的图为例：下图就是一个强连通图，并且是下面图的强连通分量。
强连通图
8.生成树和生成森林
连通图的生成树是包含图中全部顶点的一个极小连通子图，若图中有n个顶点，则生成树有n-1条边。所以对于生成树而言，若砍去一条边，就会变成非连通图。
在非连通图中，连通分量的生成树构成了非连通图的生成森林。
无向图的一个生成树
9.顶点的度、入度和出度
顶点的度为以该顶点为一个端点的边的数目。
对于无向图，顶点的边数为度，度数之和是顶点边数的两倍。
对于有向图，入度是以顶点为终点，出度相反。有向图的全部顶点入度之和等于出度之和且等于边数。顶点的度等于入度与出度之和。
注意：入度与出度是针对有向图来说的。
10.边的权和网
图中每条边上标有某种含义的数值，该数值称为该边的权值。这种图称为带树图，也称作网。
11.路径、路径长度和回路
两顶点之间的路径指顶点之间经过的顶点序列，经过路径上边的数目称为路径长度。若有n个顶点，且边数大于n-1，此图一定有环。
12.简单路径、简单回路
顶点不重复出现的路径称为简单路径。
除第一个顶点和最后一个顶点外，其余顶点不重复出现的回路称为简单回路。
13.距离
若两顶点存在路径，其中最短路径长度为距离。
14.有向树

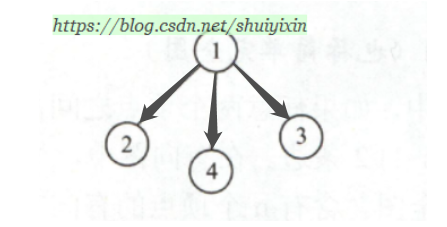

有一个顶点的入度为0，其余顶点的入度均为1的有向图称作有向树。如下图：
有向树
