Deformable ConvNet算法详解（对象尺寸/形状变换）

Deformable ConvNet算法详解（DCN）

算法背景
算法细节

Deformable convolution
Deformable RoI pooling
Deformable ConvNets

实验

算法背景

论文全称：Deformable Convolutional Networks
论文链接：https://arxiv.org/abs/1703.06211
论文日期：2017.6.5

算法提出背景：
CNN本质上仅限于大型模型，对几何变换建模的能力主要来自于广泛的数据增强，庞大的模型容量以及一些简单的手工模型。
同时还受到模型几何变化的限制，因为模型都是固定几何结构，卷积层，池化层以及RoI pooling层。缺失处理几何变化的内部机制。

CNN模型限制的结果：

这就导致了相同CNN层的所有激活单元的感受野尺寸相同，会影响高层CNN层在空间定位编码语义，因为不同的定位与不同的尺寸与变形的对象相关。
所有方法都依赖于基于原始边界框的特征提取，尤其不适用于刚性对象。

因此需要提出一个新的模型，能够适应检测对象尺寸、姿态、视野、部件变形中的几何变化以及模型几何变换。

基于这些要求，过去有两种解决方法：

数据集（足够的变量），进行数据增强。花费高，模型复杂。
转换不变的特征与算法，eg. SIFT，sliding window。

缺点：

基于几何变换是固定这一假设，泛化能力差；
手工设计不变的特征与算法很困难，并且不灵活。

本文提出了Deformable conv算法，有两个方面的改进：

在conv5层添加了一个变形卷积，Deformable convolution模型；
使用了position-sensitive RoI pooling，deformable RoI pooling模型。deformable RoI pooling是CNN中第一个端到端学习池化区域的模型

这两个模型的中心思想：
1. 都是增强带有额外offset的模型的空间采样定位，
2. 同时学习目标任务的offset。

算法细节

Deformable convNets包含Deformable convolution与Deformable RoI pooling两种方式的变换。
这两个模型都是light weight，为offset学习加入了少量的参数与计算。可以通过标准反向传播进行端到端的训练。
在这里插入图片描述

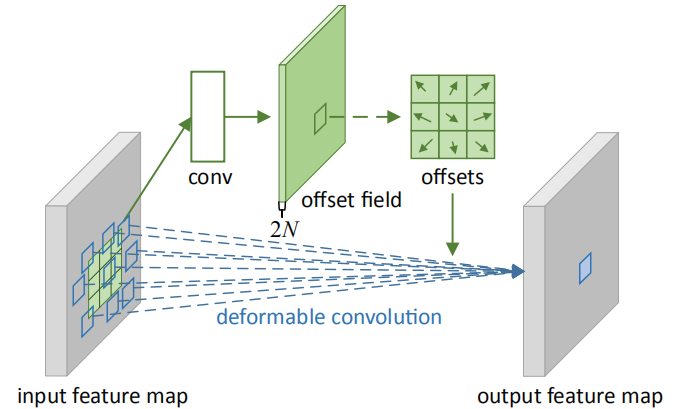

Deformable convolution

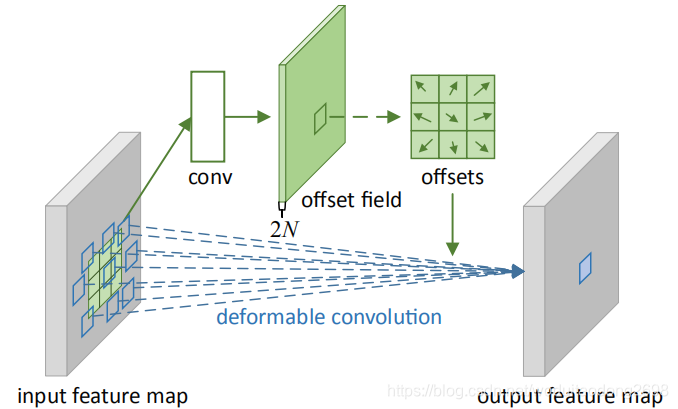

在常规的网格采样定位中加入了2D offset，它允许采样网格的自由变形。而offset是通过之前的feature map中学习到的。变形取决于局部、密集和自适应方式的输入特征。
在这里插入图片描述
神经网络中的特征映射与卷积都是3D的，但是Deformable convolution与Deformable RoI pooling是在2D的空间领域操作的，但整个通道维度的操作保持不变。

Deformable convolution总共分为两步：

从输入的特征映射X上使用常规网格R进行采样；
由W加权的采样值总和，网格R定义感受野的尺寸与扩张。

R = {（-1，-1），（-1，0），…，（0，1），（1，1）}
使用的扩张为1，3 x3的kernel。

对于每一个定位p，在特征映射y上的输出：
在这里插入图片描述
网格R加入了一个增强的偏移：

此时的输出为：

offset（△p）通常都是小数，x§的值无法用任意一个网格表示，在本文中，采用双线性插值：

双线性的具体计算过程为，其中q的值为整数：

其中：g(a, b) = max(0, 1 − |a − b|)。

整个Deformable convolution的流程为：

首先由输入的特征映射得到offset；
基于特征映射以及offset通过Deformable convolution获得输出的特征映射。

加入了偏移量的卷及网络是输入卷积层的两倍，输出的特征映射与输入的特征映射尺寸相同。

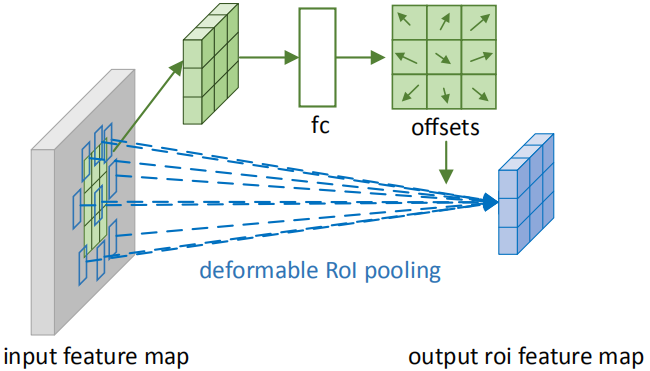

Deformable RoI pooling

在前一个RoI pooling的常规bin分区中的每一个bin位置都添加一个offset，offset是通过之前的feature map与RoIs学习到的。为不同形状的对象使用自适应部件定位。

整个过程可以分为两个部分：

首先通过输入的特征映射学习到offset；
利用输入的特征映射与offset，通过Deformable RoI pooling生成RoI的输出特征映射。

首先通过RoI pooling得到RoI特征映射，然后利用全连接网络得到归一化的offset，接着利用offset进行双线性插值，使用RoI pooling得到输出的特征映射。

RoI pooling是用于将输入的不规则尺寸的区域变为固定尺寸。
输出的特征映射y：
在这里插入图片描述
加入偏移量之后得到：

通过全连接得到归一化的offset（∆p_ij）。再设置参数 γ = 0.1，得到△p_ij：

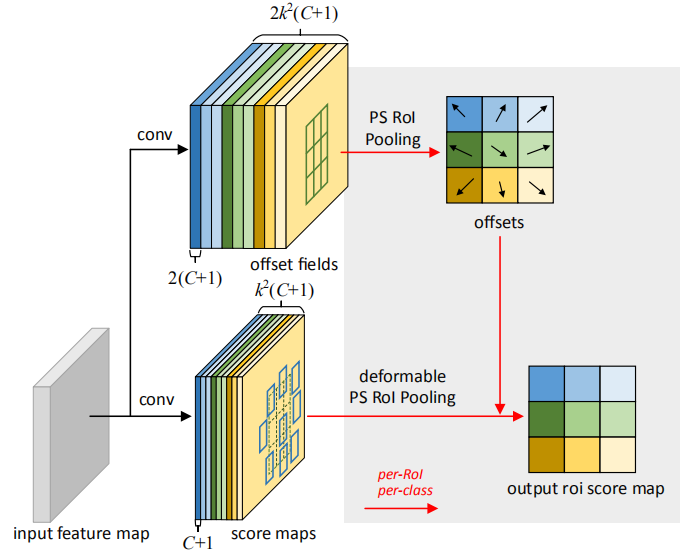

Position-Sensitive (PS) RoI Pooling
在这里插入图片描述
Position-Sensitive (PS) RoI Pooling用于获取归一化的偏移量offset，然后利用上面的公式转化为真实的偏移△p_ij。PS RoI Pooling的整个流程类似于RFCN。

Deformable ConvNets

两种方式都是一样的输入与输出。为了学习offset，加入的卷积层与全连接层均使用零权重进行初始化，Faster RCNN的fc层的学习率设置为已有神经网络的0.01倍，其余的学习率相同。通过双线性插值算法进行反向传播。
整个算法可被分为两步：

利用FCN学习到特征图；
浅层任务专用网络从特征映射中生成结果。

Deformable Convolution for Feature Extraction

使用了在ImageNet分类数据集上进行了预训练的ResNet-101与Inception ResNet结构进行特征提取，对Inception ResNet进行了优化，解决了不对齐的问题，优化的版本叫做“Aligned-Inception-ResNet”。

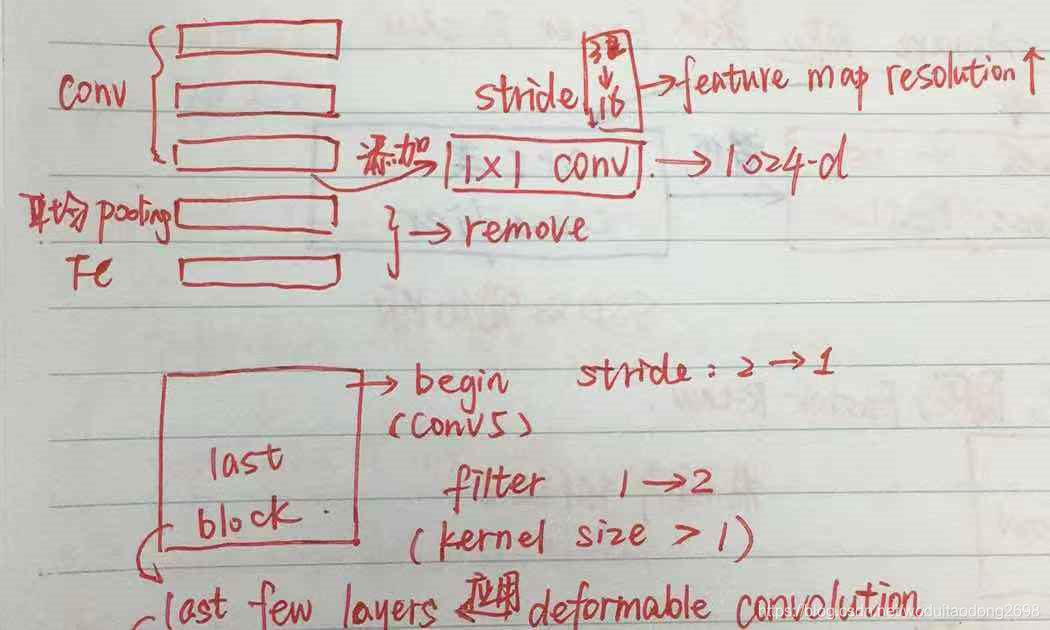

在这两种模型中，移除了平均池化层，使用任意初始化的1 x 1卷积层，将通道维度降为1024维，将最后一个卷积块的步长stride由32降为16，从而增加特征图的分辨率。在conv5的最开始将步长由2变为1。为了进行补偿，将该块中所有卷积滤核(卷积核大小>1)的扩展从1改为2。

deformable convolution只用于了最后一个卷积块（conv5），在v2版本中，deformable convolution用于了conv3，vonv4，conv5三个卷积块，用于了更多的卷积层，效果也变得更优了。
在这里插入图片描述
Segmentation and Detection Networks
