Kylin 入门

1 Kylin 概述

1.1 Kylin定义

Apache Kylin 是一个开源的分布式分析引擎，提供 Hadoop/Spark 之上的 SQL 查询接口及多个维度分析（MOLAP）能力以支持超大规模数据，它能在亚秒内查询巨大的 Hive 表。

1.2 术语解释

Data Warehouse（数据仓库）：数据仓库是一个各种数据（包括历史数据和当前数据）的中心存储系统，是BI（ business intelligence ，商业智能）的核心部件

Business Intelligence（商业智能）：商业智能通常被理解为将企业中现有的数据转化为知识，帮助企业做出明智的业务经营决策的工具

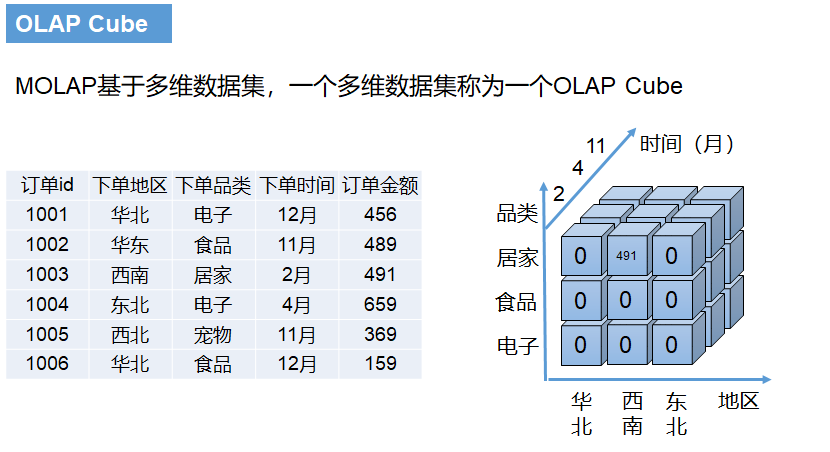

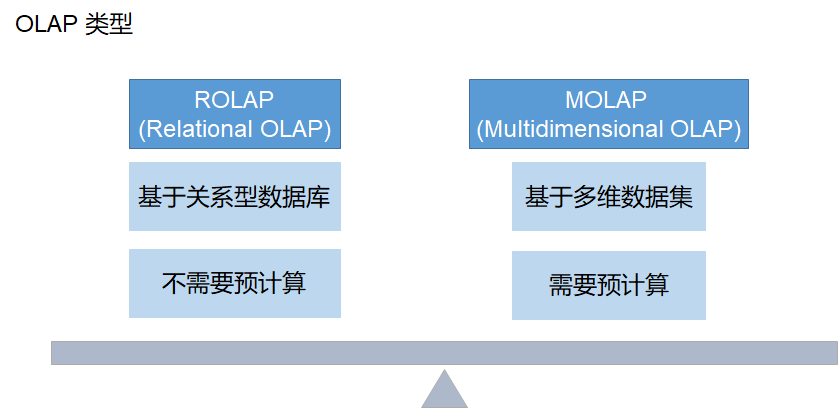

OLAP（online analytical processing）：OLAP（online analytical processing）是一种软件技术，它使分析人员能够迅速、一致、交互地从各个方面观察信息，以达到深入理解数据的目的，从各方面观察信息，也就是从不同的维度分析数据，因此 OLAP 也成为多个维度分析

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-0HJ5DNxT-1571934654744)(https://oscimg.oschina.net/oscnet/bf3b2155496868c5d12b129ee5774992daa.jpg)]

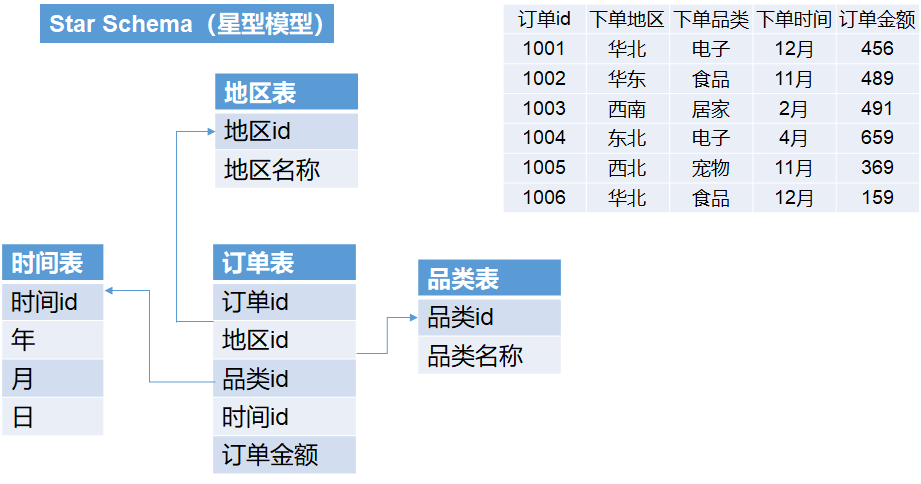

星型模型：

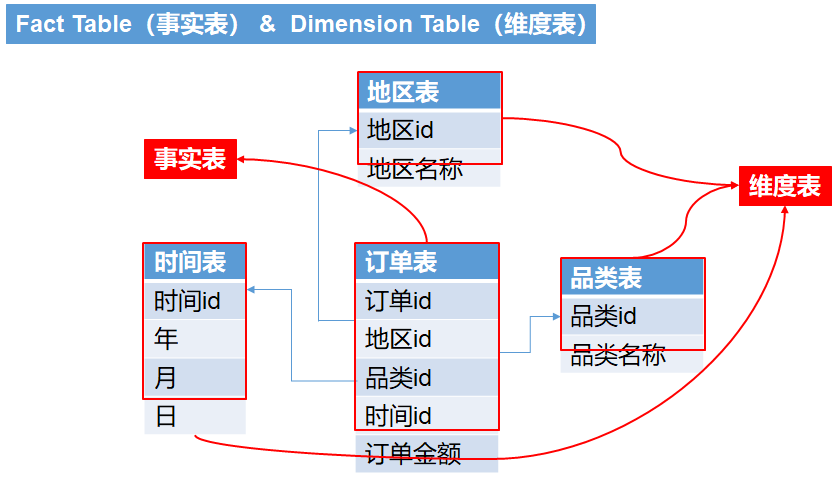

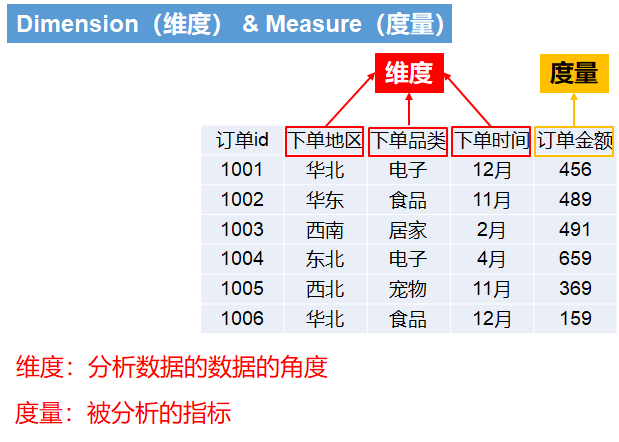

事实和维度：

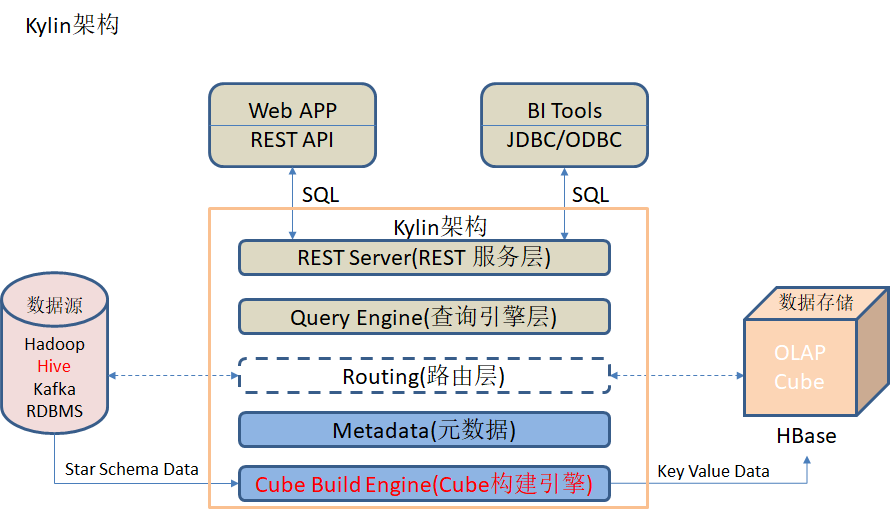

1.3 架构

1、REST Server：是一套面向应用程序开发的入口点，旨在实现针对 Kylin 平台的应用开发工作，此类应用程序可以提供查询、获取结果、触发 Cube 构建任务、获取元数据以及获取用户权限等等，另外可以通过 Restful 接口实现 SQL 查询

2、查询引擎（Query Engine）：当 Cube 准备就绪后，查询引擎就能够获取并解析用户查询，它随后会与系统中的其它组件进行交互，从而向用户返回对应的结果

3、路由器（Routing）：在最初设计时曾考虑过将 Kylin 不能执行的查询引导去 Hive 中继续执行，但在实践后发现 Hive与 Kylin 的速度差异过大，导致用户无法对查询的速度有一致的期望，很可能大多数查询几秒内就返回结果了，而有些查询则要等几分钟到几十分钟，因此体验非常糟糕，最后这个路由功能在发行版中默认关闭

4、元数据管理工具（Metadata）：Kylin 是一款元数据驱动型应用程序，元数据管理工具是一大关键性组件，用于对保存在 Kylin 当中的所有元数据进行管理，其中包括最为重要的 Cube 元数据，其它全部组件的正常运作都需以元数据管理工具为基础，Kylin 的元数据存储在 HBase 中

5、任务引擎（Cube Build Engine）：这套引擎的设计目的在于处理所有离线任务，其中包括 shell 脚本、Java API、MR 等，任务引擎对 Kylin 当中的全部任务加以管理与协调，从而确保每一项任务都能得到切实执行并解决其间出现的故障

1.4 特点

• 标准 SQL 接口：Kylin 是以标准的 SQL 作为对外服务的接口
• 支持超大数据集：Kylin 对于大数据的支撑能力可能是目前所有技术中最为领先的
• 亚秒级响应：Kylin 拥有优异的查询相应速度，这点得益于预计算，很多复杂的计算，比如连接、聚合，在离线的预计算过程中就已经完成，这大大降低了查询时刻所需的计算量，提高了响应速度
• 可伸缩性和高吞吐率：单节点 Kylin 可实现每秒 70 个查询，还可以搭建 Kylin 的集群
• BI 工具集成
  • ODBC：与 Tableau、Excel、PowerBI 等工具集成
  • JDBC：与 Saiku、BIRT 等 Java 工具集成
  • RestAPI：与 JavaScript、Web 网页集成
  • Zepplin：访问 Kylin 服务

2 安装部署

1、先决条件是必须安装 hadoop、hive、hbase、zookeeper

2、需要在 /etc/profile 文件中配置 HADOOP_HOME、HIVE_HOME、HBASE_HOME、并 source 使其生效

3、解压 apache-kylin-2.5.1-bin-hbase1x.tar.gz到 /opt/module

[djm@hadoop102 sorfware]$ tar -zxvf apache-kylin-2.5.1-bin-hbase1x.tar.gz -C /opt/module/

4、启动和关闭

[djm@hadoop102 kylin]$ bin/kylin.sh start
[djm@hadoop102 kylin]$ bin/kylin.sh stop

5、测试

http://hadoop102:7070/kylin

username：ADMIN

password：KYLIN

3 快速入门

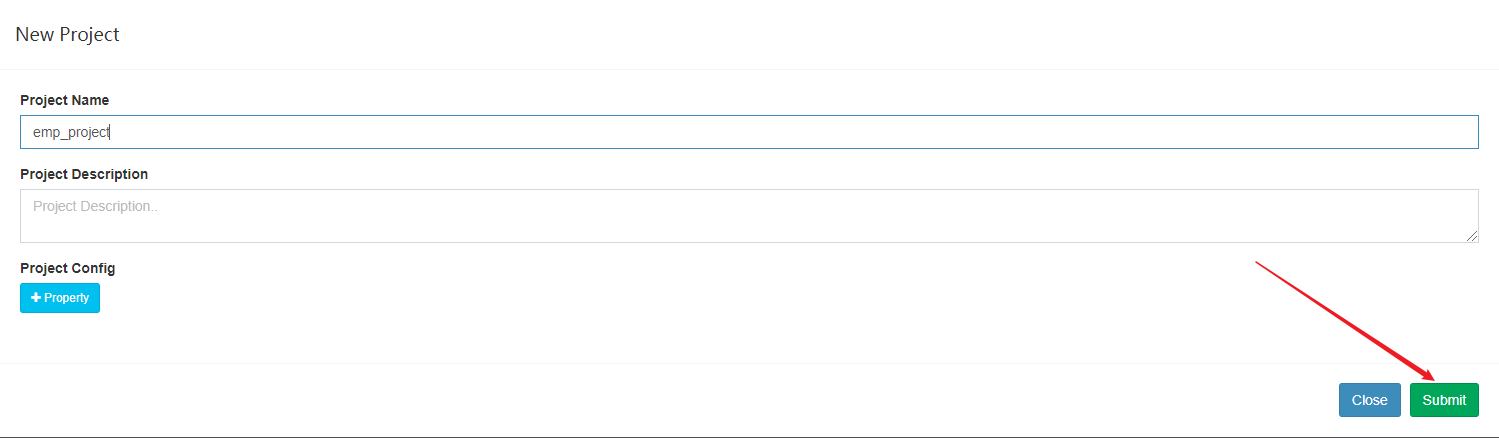

3.1 创建项目

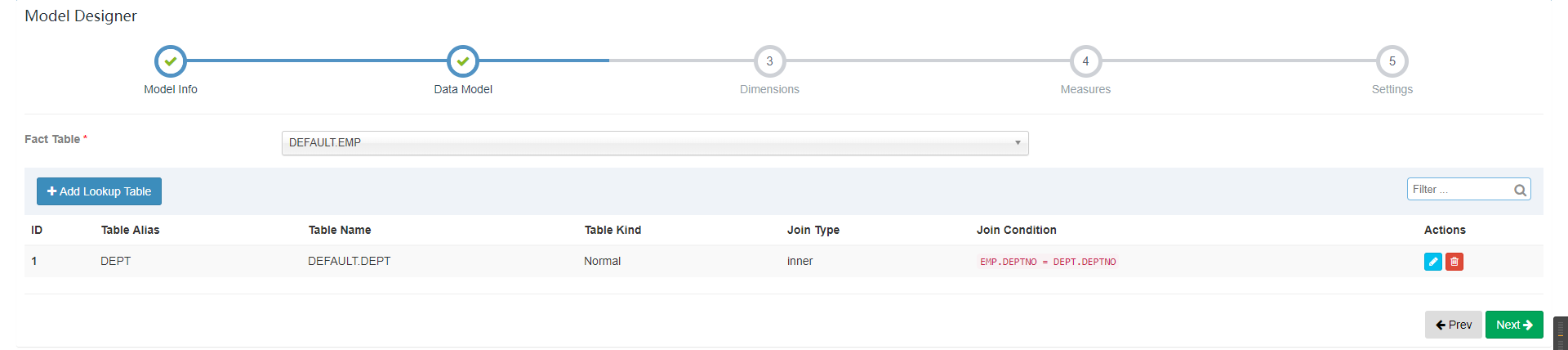

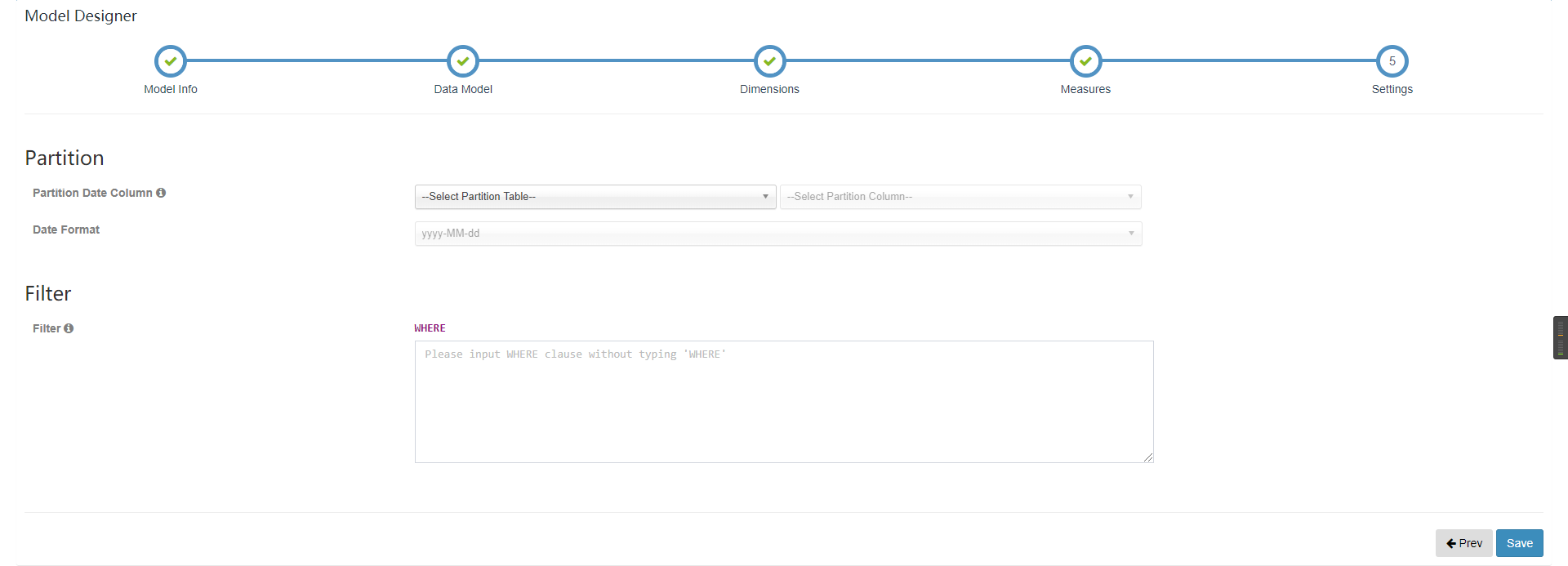

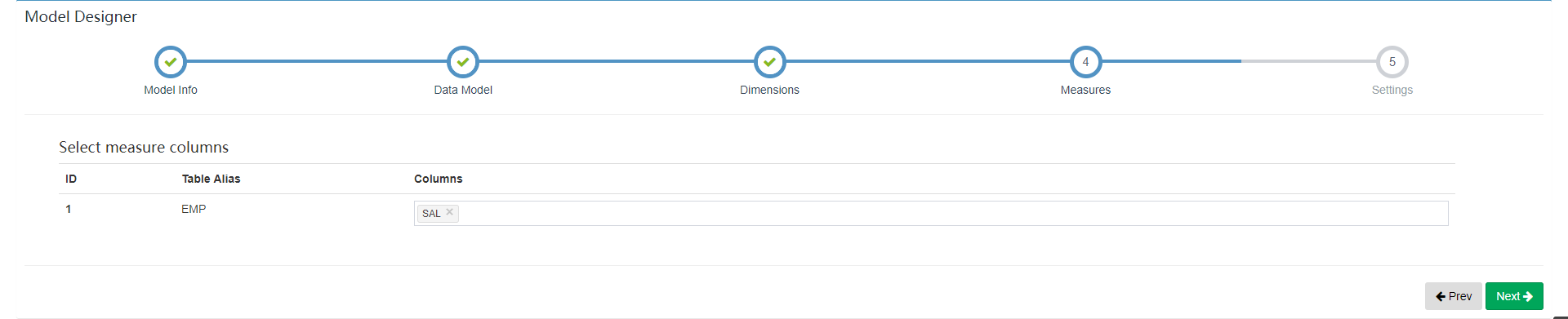

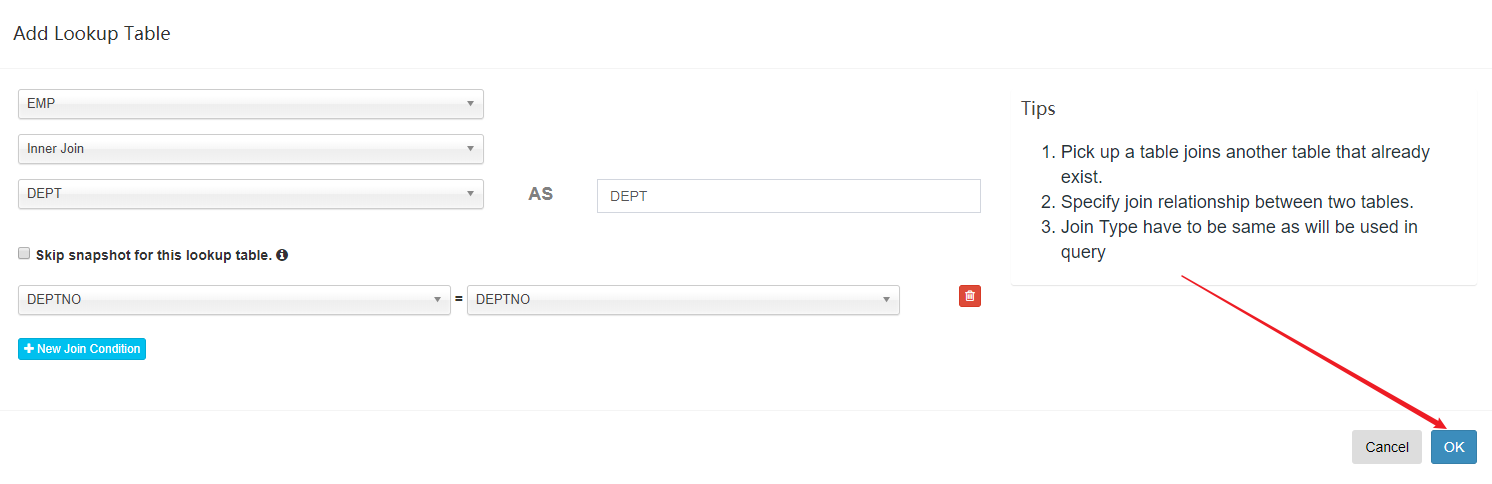

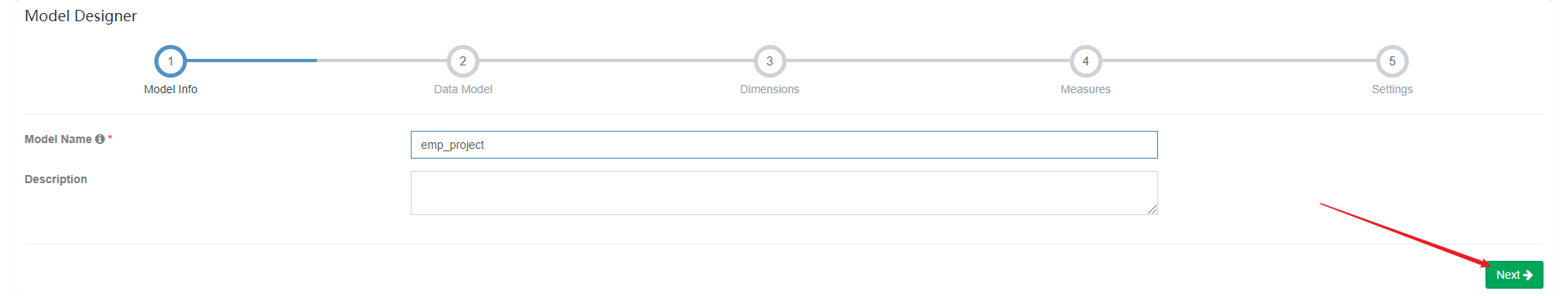

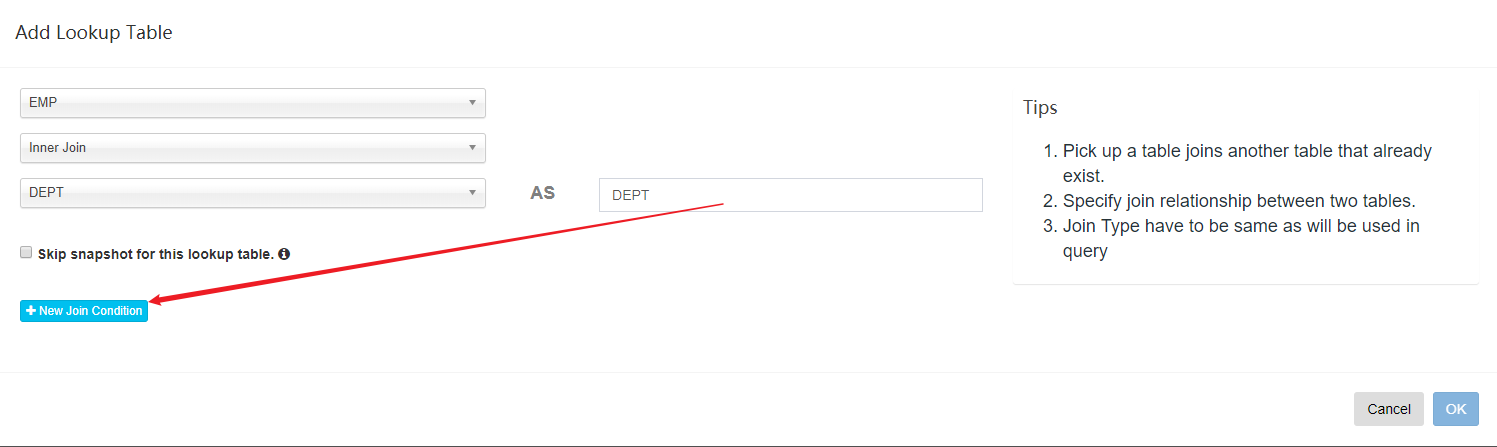

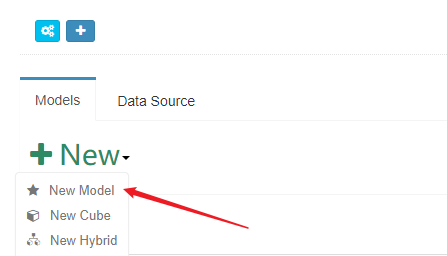

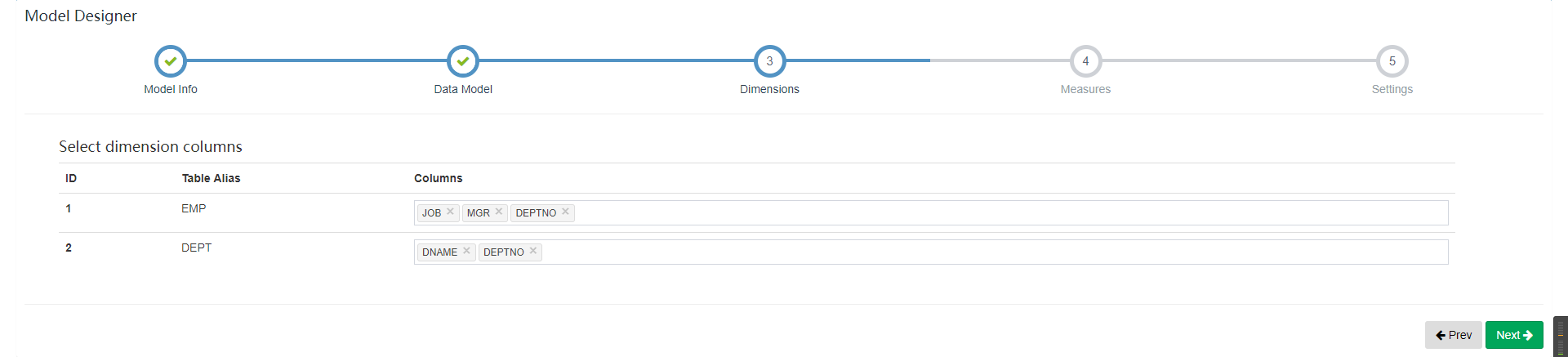

3.2 创建 Model

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-SgsfzNZ2-1571934654766)(https://oscimg.oschina.net/oscnet/ffd2e1f14190152db0f3fb9fd28375405e6.jpg)]

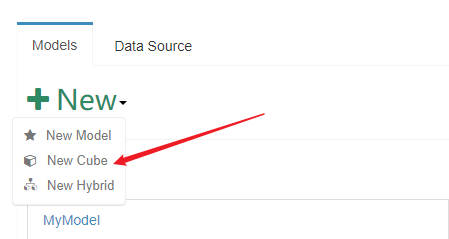

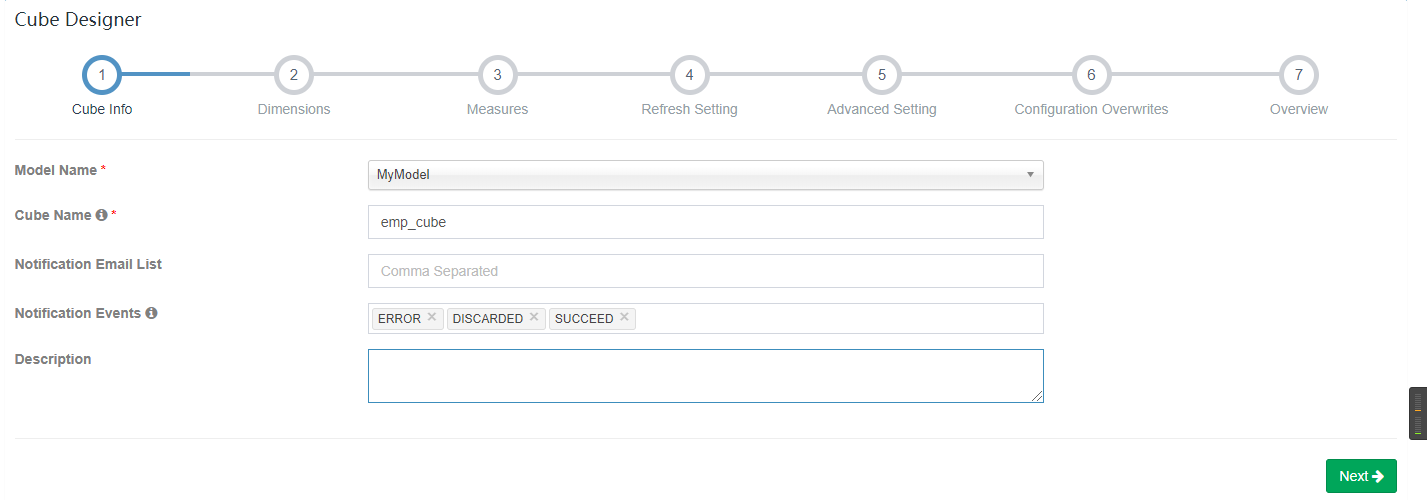

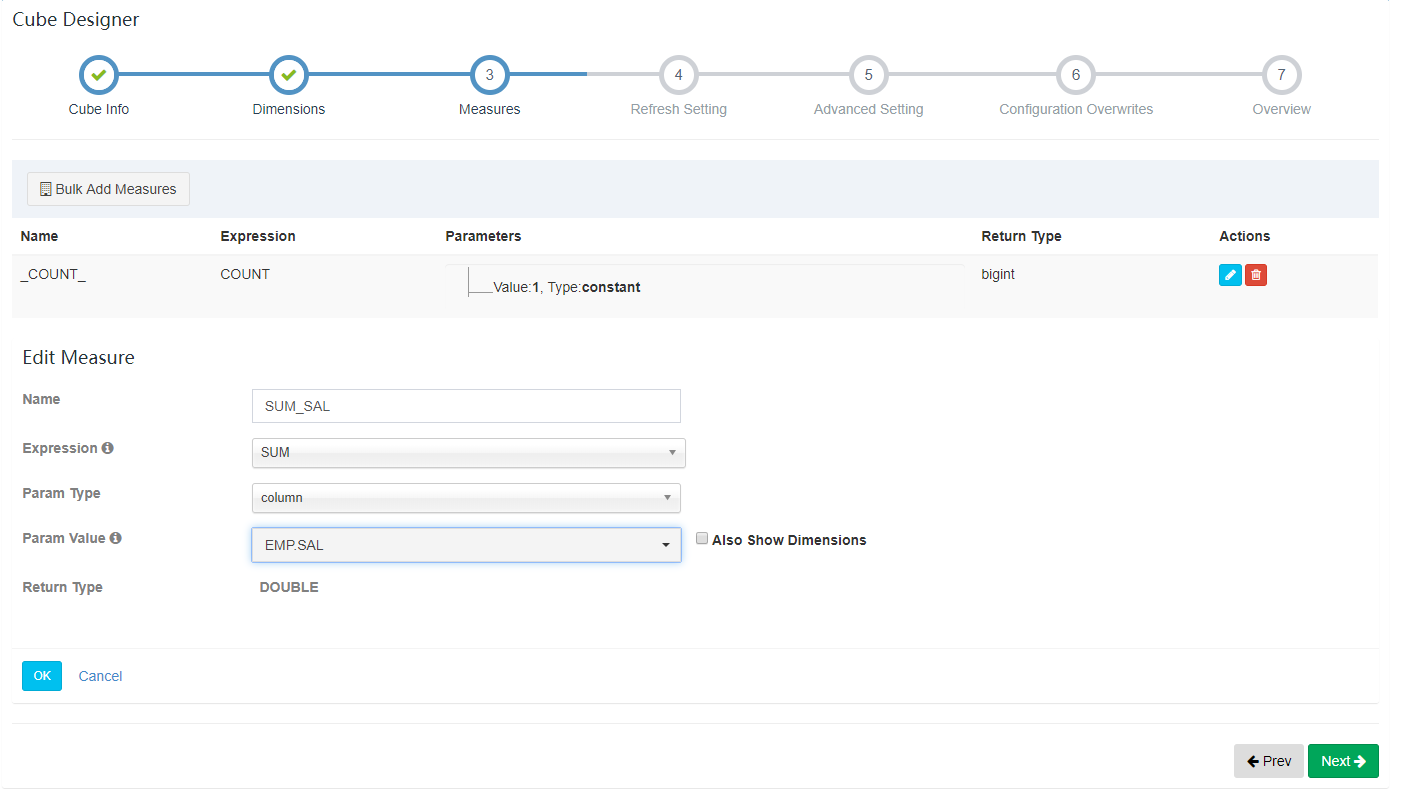

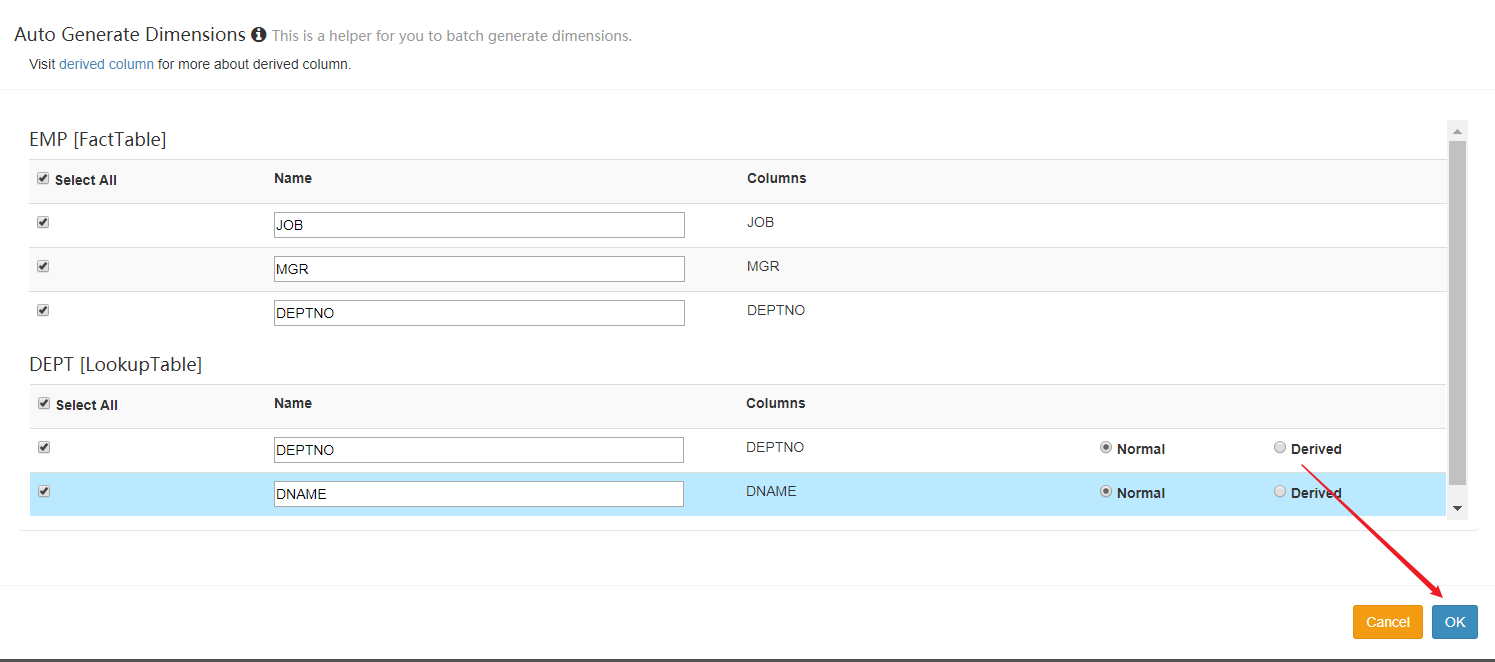

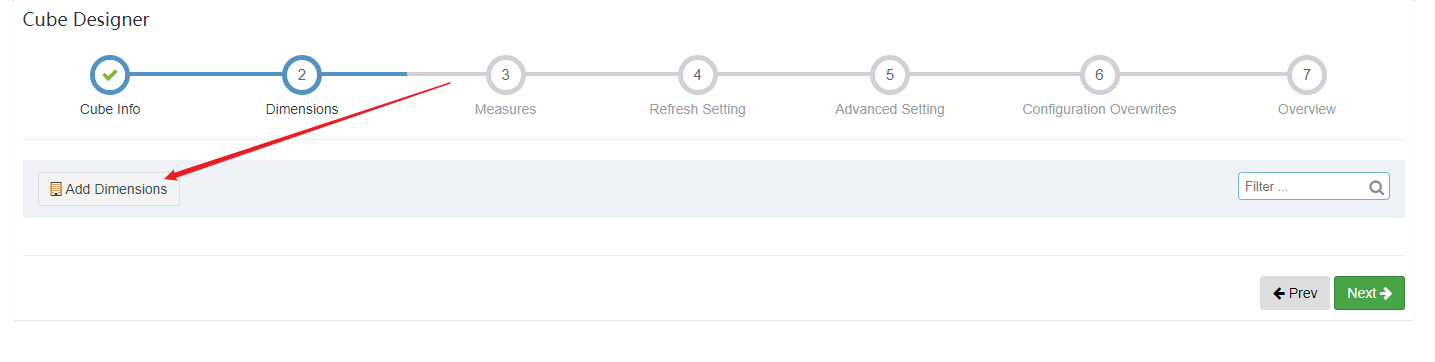

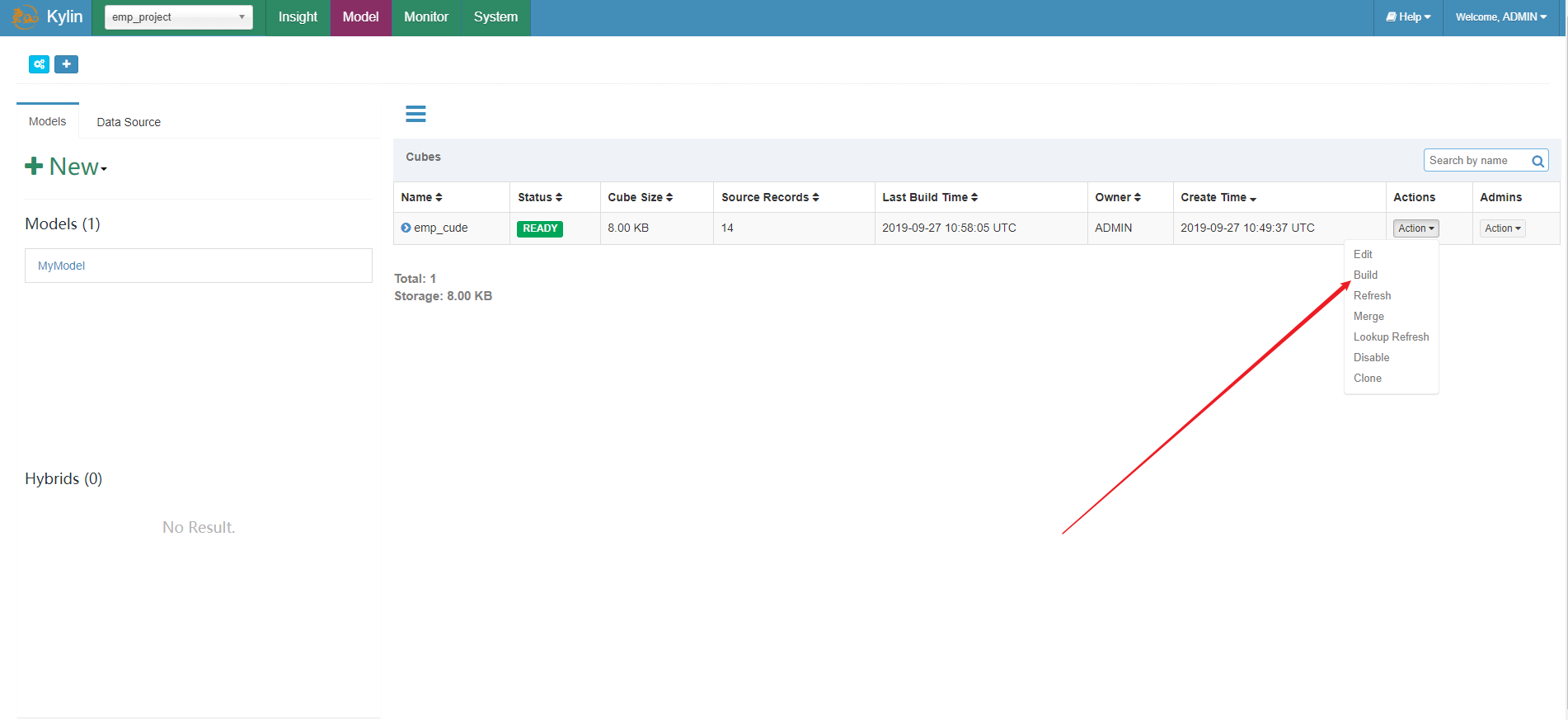

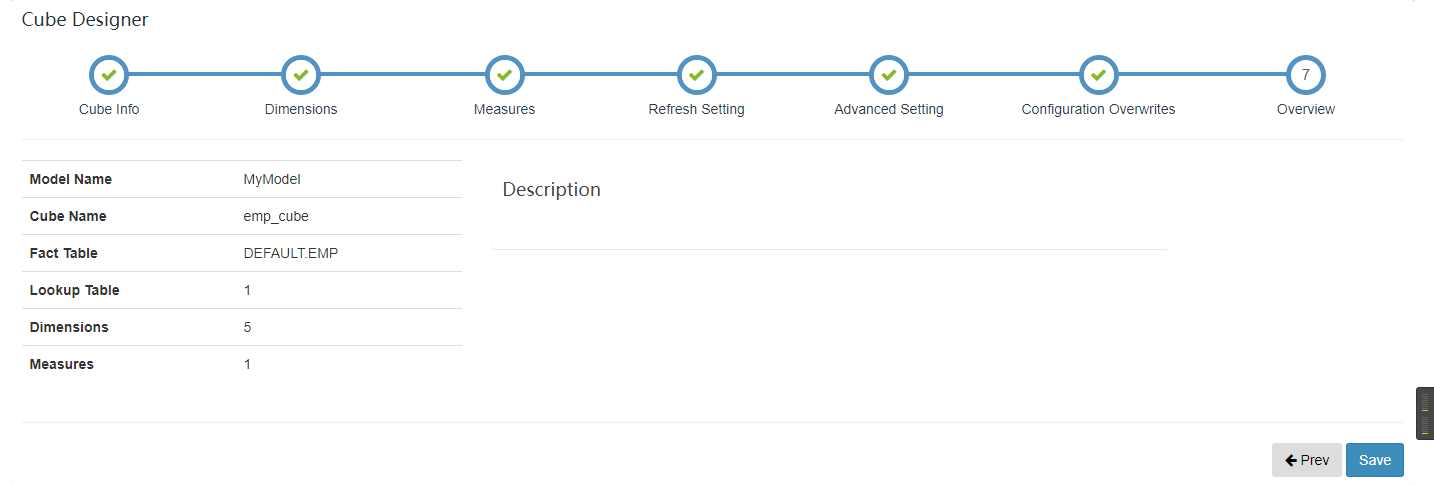

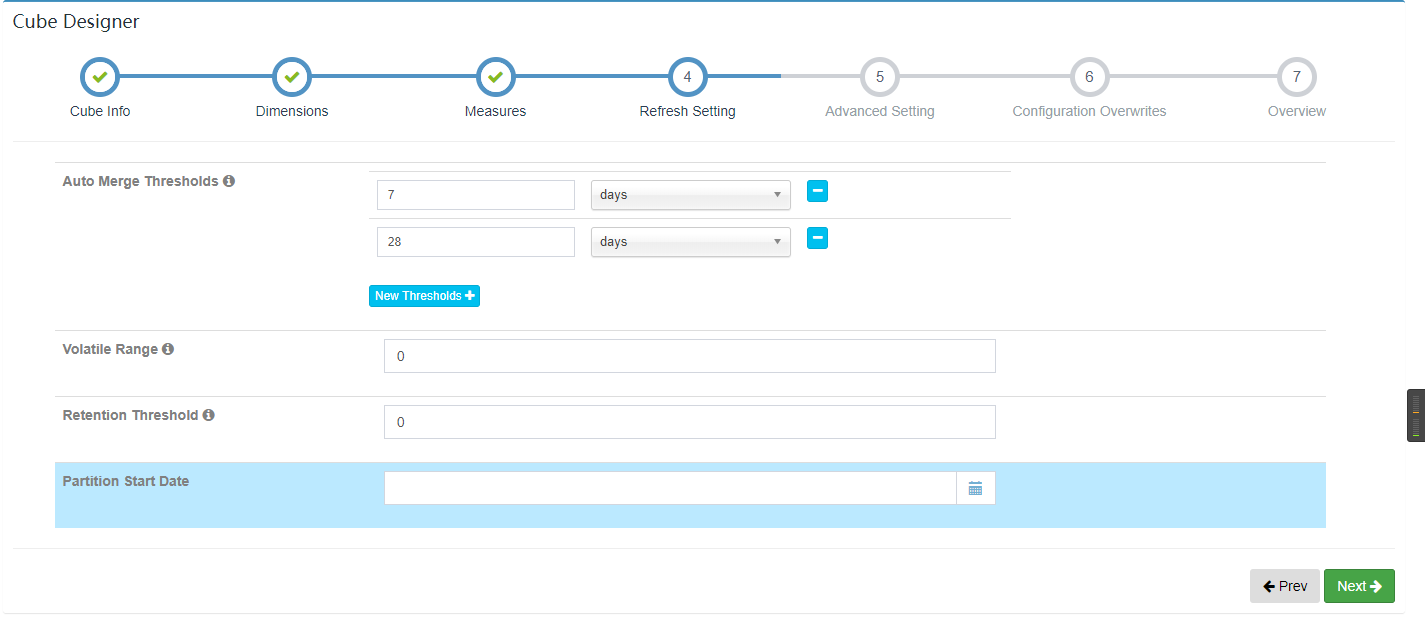

3.3 创建 Cube

高阶模块（默认）

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-h3NMtpmd-1571934654780)(https://oscimg.oschina.net/oscnet/33962f00ce74210237d48b58ec01f5a0d44.jpg)]

4 Cube 构建原理

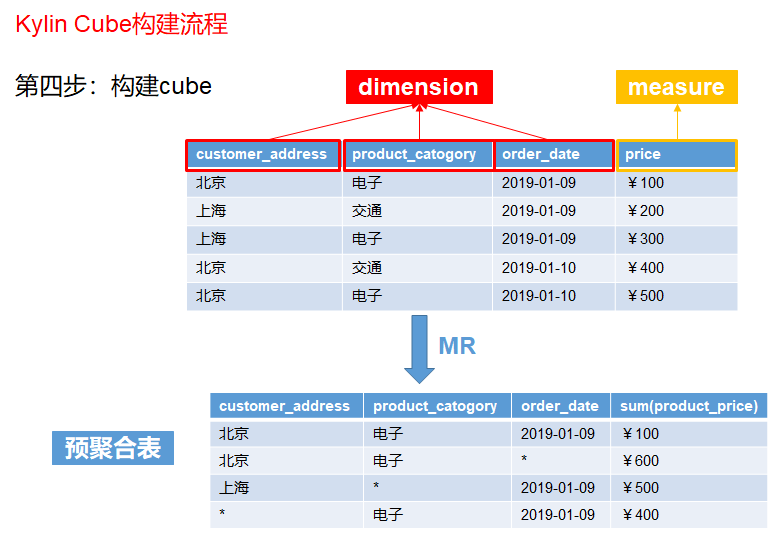

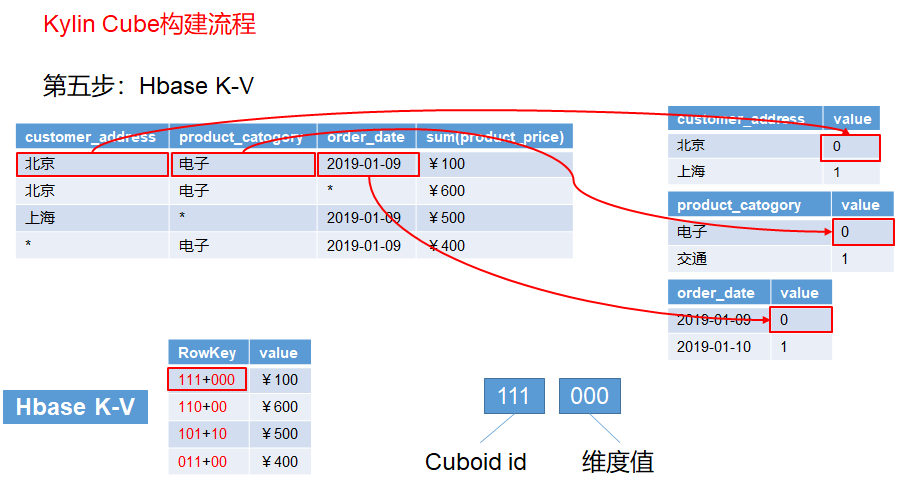

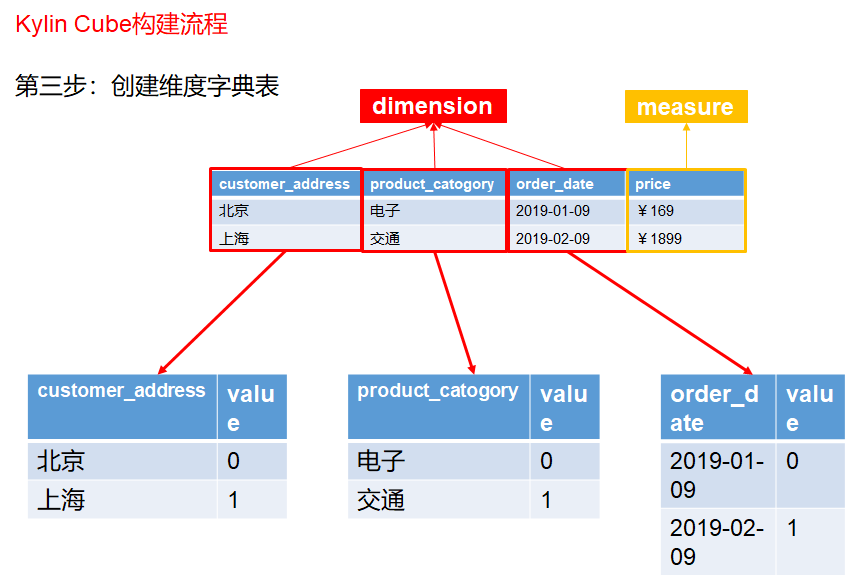

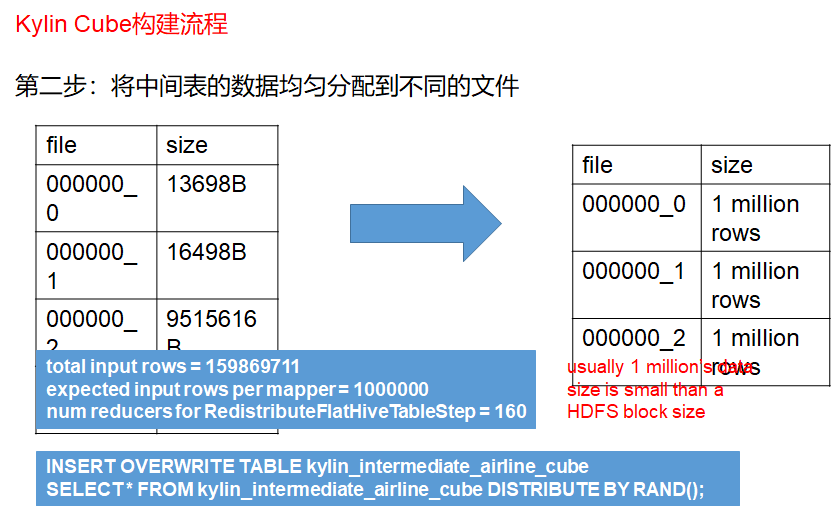

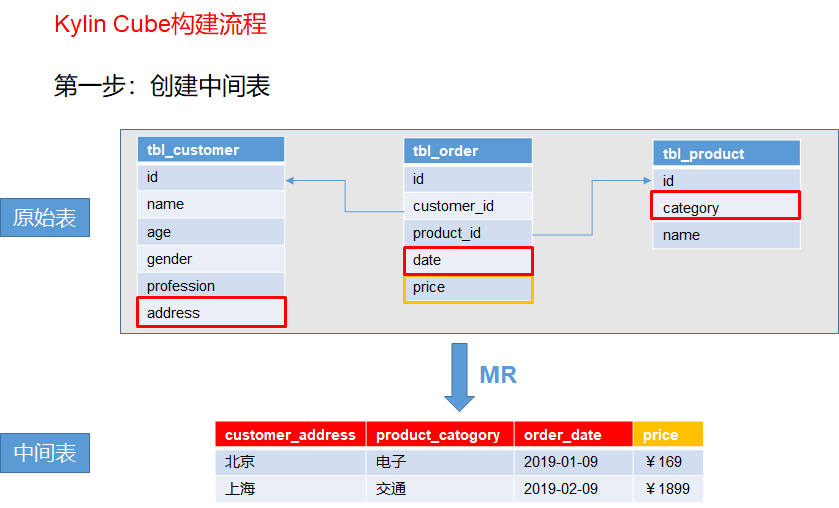

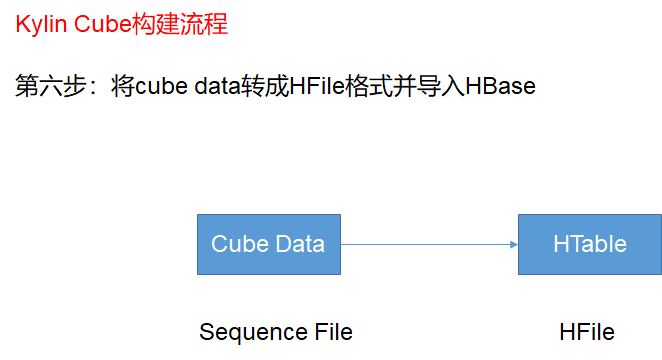

4.1 构建流程

4.2 构建算法

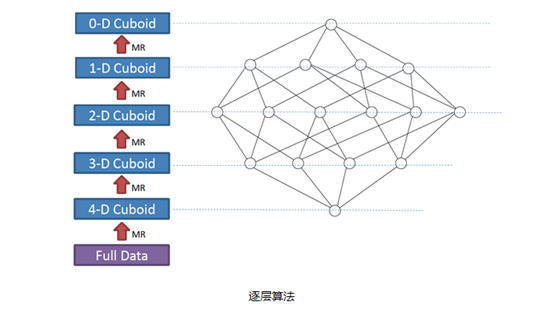

4.2.1 逐层构建算法

一个 n 维的立方体由 2^(n-1) 个立方体组成，在逐层算法中，按维度逐层减少来计算，每个层级的计算都是基于其上一层的结果来计算的，当 0 层维度被计算出来的时候，整个 Cube 的计算就完成了

每一轮的计算都是一个 MapReduce 任务，且串行执行，n 维的 Cube，至少需要 n 次 MapReduce Job

算法优点：

• 充分利用了 MapReduce 的优点，处理了中间复杂的排序和 shuffle 工作，代码清晰简单，易于维护
• 受益于 Hadoop 的日趋成熟，此算法非常稳定，即便是集群资源紧张时，也能保证最终能够完成

算法缺点：

• 当 Cube 有比较多个维度度的时候，所需要的 MapReduce 任务也相应增加
• 由于 Hadoop 的任务调度需要耗费额外资源，特别是集群较庞大的时候，反复递交任务造成的额外开销会相当可观
• 由于 Mapper 逻辑中并未进行聚合操作，所以每轮 MR 的 shuffle 工作量都很大，导致效率低下
• 对 HDFS 的读写操作较多，由于每一层计算的输出会用做下一层计算的输入，这些 KV 需要写到 HDFS 上，当所有计算都完成后，Kylin 还需要额外的一轮任务将这些文件转成 HBase 的 HFile 格式，以导入到 HBase 中

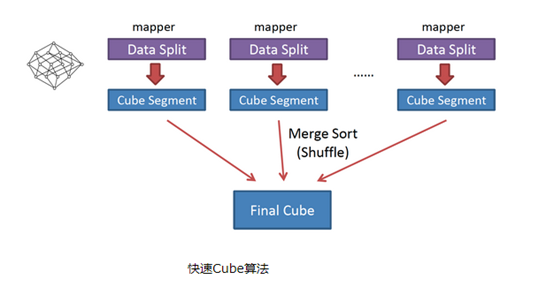

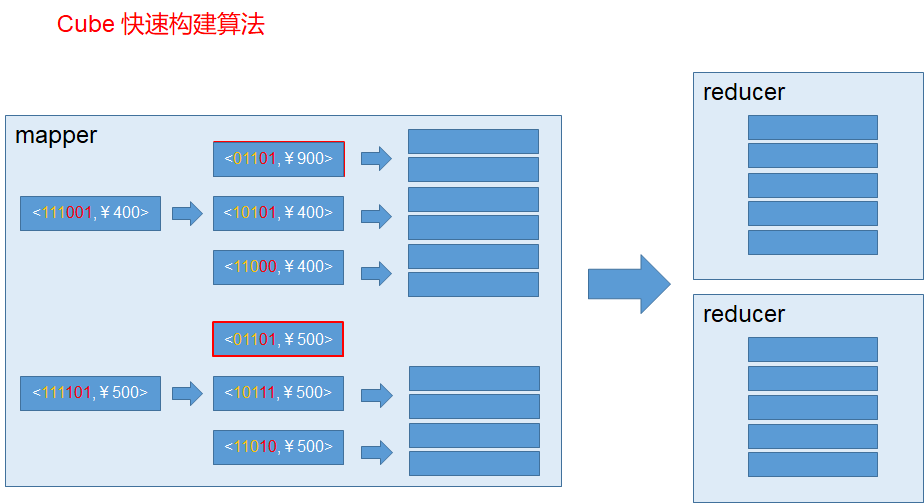

4.2.2 快速构建算法

也被称作逐段（By Segment）或逐块（By Split）算法，从 1.5.x 开始引入该算法，该算法的主要思想是，每个 Mapper 将其所分配到的数据块，计算成一个完整的小 Cube 段（包含所有 Cuboid），每个 Mapper 将计算完的 Cube 段输出给Reducer 做合并，生成大 Cube，也就是最终结果

与旧算法相比，快速算法主要有两点不同：

• Mapper 会利用内存做预聚合，算出所有组合，Mapper 输出的每个Key 都是不同的，这样会减少输出到 Hadoop MapReduce 的数据量，Combiner 也不再需要

2）一轮 MapReduce 便会完成所有层次的计算，减少 Hadoop 任务的调配

5 Cube 构建优化

在没有采取任何优化措施的情况下，Kylin 会对每一种维度的组合进行预计算，每种维度的组合的预计算结果被称为Cuboid，假设有4个维度，我们最终会有 16 个 Cuboid 需要计算。

但在现实情况中，用户的维度数量一般远远大于 4 个，假设用户有 10 个维度，那么没有经过任何优化的 Cube 就会存在1024 个 Cuboid，而如果用户有 20 个维度，那么Cube 中总共会存在 1048576 个 Cuboid，虽然每个 Cuboid 的大小存在很大的差异，但是单单想到 Cuboid 的数量就足以让人想象到这样的 Cube 对构建引擎、存储引擎来说压力有多么巨大，因此，在构建维度数量较多的 Cube 时，尤其要注意 Cube 的优化。

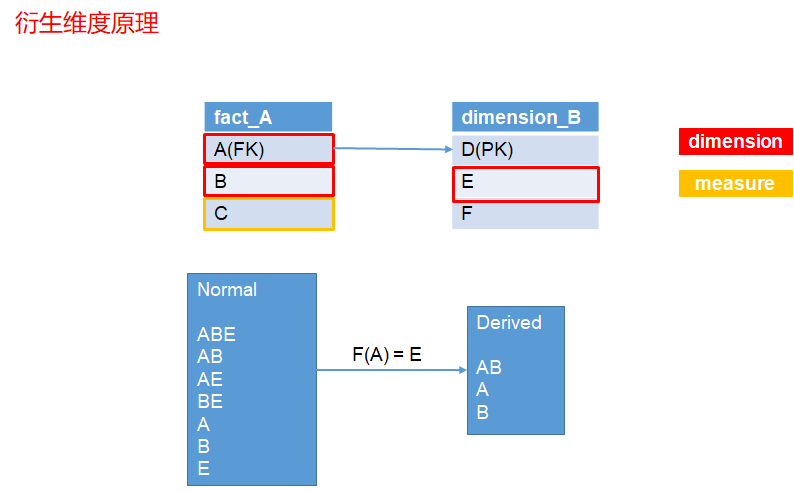

5.1 衍生维度

衍生维度用于在有效维度内将维度表上的非主键维度排除掉，并使用维度表的主键（其实是事实表上相应的外键）来替代它们，Kylin 会在底层记录维度表主键与维度表其他维度之间的映射关系，以便在查询时能够动态地将维度表的主键翻译成这些非主键维度，并进行实时聚合。

虽然衍生维度具有非常大的吸引力，但是也不是说所有的维度表都适合衍生维度，如果从维度主建到某个维度的聚合工作量较大，不建议使用，时间换空间还是空间换时间，看业务需求权衡。

5.2 聚合组

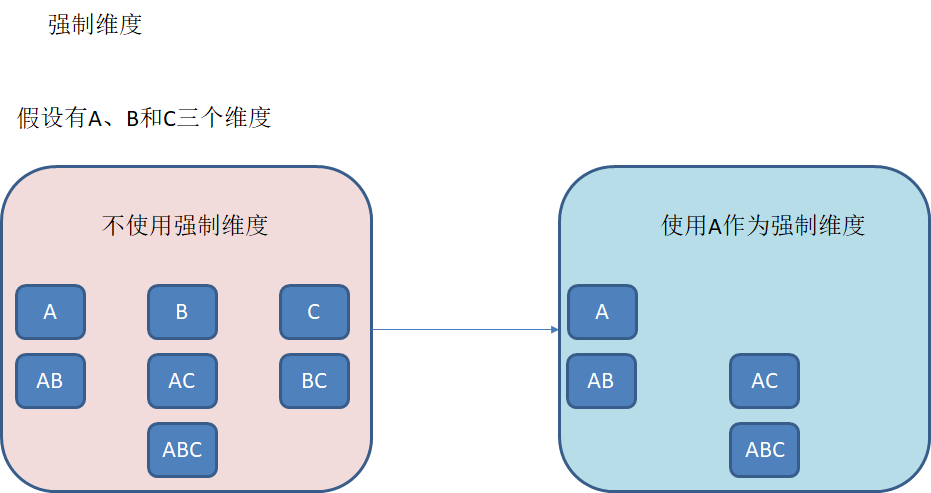

5.2.1 强制维度

如果一个维度被定义为强制维度，那么整个分组中产生的 cubeid 必须包含该维度，每个分组中都可以有 0 个或多个强制维度。如果根据这个分组的业务逻辑，则相关的查询一定会在过滤条件或分组条件中，因此可以在该分组中把该维度设置为强制维度。

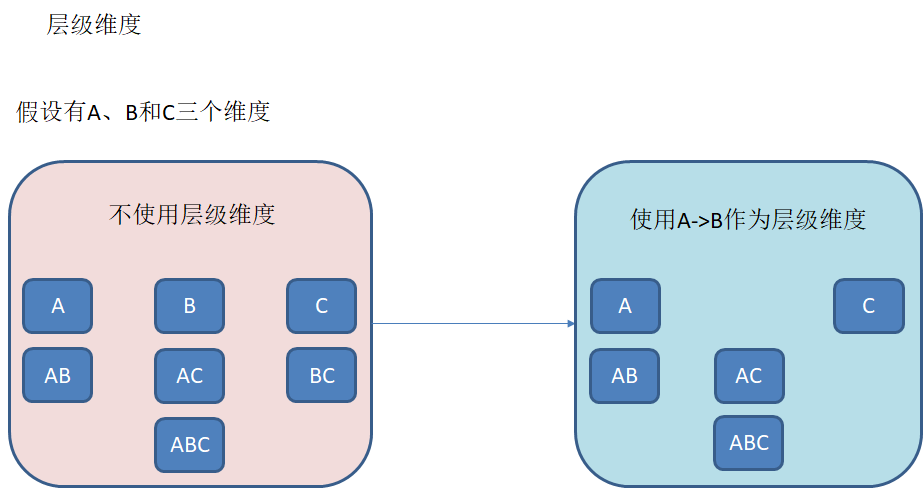

5.2.2 层级维度

每个层级中包含两个或多个维度，假设 D1、D2 被设置为层级维度，那么分组中的 cubeid 如果 D2 出现时，D1 必须也出现，但是 D1 可以单独出现，一般适用于日期、地址，每个分组中可以有0个、1个或多个层级，不同的层级之间不应当有共享的维度。如果根据这个分组的业务逻辑，则多个维度直接存在层级关系，因此可以在该分组中把这些维度设置为层级维度。

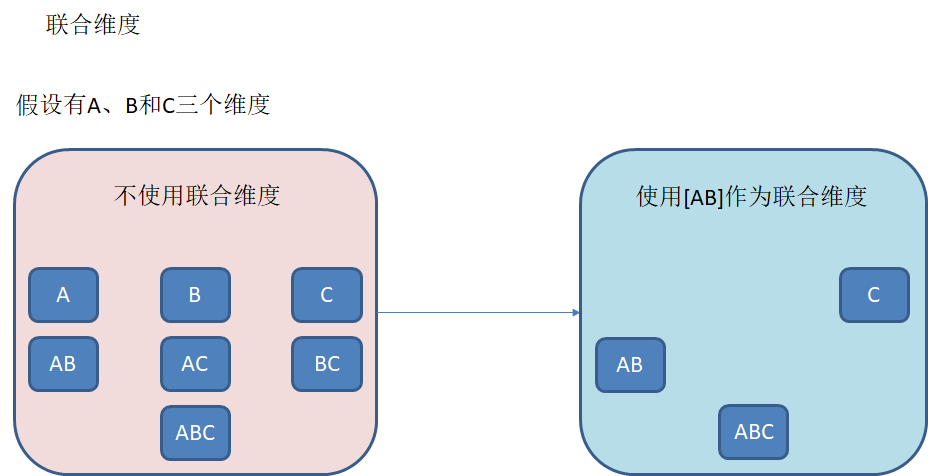

5.2.3 联合维度

每个联合维度包含两个或多个维度，如果某些列形成一个联合，那么在该分组产生的任何 Cuboid 中，这些联合维度要么一起出现，要么都不出现，每个分组中可以有 0 个或多个联合，但是不同的联合之间不应当有共享的维度（否则它们可以合并成一个联合），如果根据这个分组的业务逻辑，多个维度在查询中总是同时出现，则可以在该分组中把这些维度设置为联合维度。

这些操作可以在 Cube Designer 的 Advanced Setting 中的 Aggregation Groups 区域完成

5.3 RowKey 优化

Kylin 会把所有的维度按照顺序组合成一个完整的 RowKey，并且按照这个 RowKey 升序排列 Cuboid 中所有的行，设计良好的 RowKey 将更有效地完成数据的查询过滤和定位，减少 IO 次数，提高查询速度，维度在 RowKey 中的次序，对查询性能有显著的影响。

RowKey 的设计原则如下：

• 被用作 where 过滤的维度放在前边
• 基数大的维度放在基数小的维度前边

5.4 并发粒度优化

当 Segment 中某一个 Cuboid 的大小超出一定的阈值时，系统会将该 Cuboid 的数据分片到多个分区中，以实现 Cuboid数据读取的并行化，从而优化 Cube 的查询速度，具体的实现方式如下：

构建引擎根据 Segment 估计的大小，以及参数 kylin.hbase.region.cut 的设置决定 Segment 在存储引擎中总共需要几个分区来存储，如果存储引擎是 HBase，那么分区的数量就对应于 HBase 中的 Region 数量，kylin.hbase.region.cut 的默认值是 5.0，单位是 GB，也就是说对于一个大小估计是 50GB 的 Segment，构建引擎会给它分配 10 个分区，用户还可以通过设置 kylin.hbase.region.count.min、kylin.hbase.region.count.max 来决定每个 Segment 最少或最多被划分成多少个分区

由于每个 Cube 的并发粒度控制不尽相同，因此建议在 Cube Designer 的 Configuration Overwrites 中为每个 Cube 量身定制控制并发粒度的参数，假设将把当前 Cube 的 kylin.hbase.region.count.min 设置为 2，kylin.hbase.region.count.max设置为 100，这样无论 Segment 的大小如何变化，它的分区数量最小都不会低于 2，最大都不会超过 100，相应地，HBase 为了存储这个 Segment，也不会使用小于两个或超过 100 个的分区，我们还调整了默认的kylin.hbase.region.cut，这样 50GB 的 Segment 基本上会被分配到50个分区，相比默认设置，我们的 Cuboid可能最多会获得 5 倍的并发量

6 集成 BI 工具

6.1 JDBC

导入依赖：

<dependencies>
    <dependency>
        <groupId>org.apache.kylin</groupId>
        <artifactId>kylin-jdbc</artifactId>
        <version>2.5.1</version>
    </dependency>
</dependencies>

编码：

package com.djm;

import java.sql.*;

public class TestKylin {

    public static void main(String[] args) throws Exception {
        //Kylin_JDBC 驱动
        String KYLIN_DRIVER = "org.apache.kylin.jdbc.Driver";
        //Kylin_URL
        String KYLIN_URL = "jdbc:kylin://hadoop102:7070/FirstProject";
        //Kylin的用户名
        String KYLIN_USER = "ADMIN";
        //Kylin的密码
        String KYLIN_PASSWD = "KYLIN";
        //添加驱动信息
        Class.forName(KYLIN_DRIVER);
        //获取连接
        Connection connection = DriverManager.getConnection(KYLIN_URL, KYLIN_USER, KYLIN_PASSWD);
        //预编译SQL
        PreparedStatement ps = connection.prepareStatement("SELECT sum(sal) FROM emp group by deptno");
        //执行查询
        ResultSet resultSet = ps.executeQuery();
        //遍历打印
        while (resultSet.next()) {
            System.out.println(resultSet.getInt(1));
        }
    }
}

6.2 Zepplin

1、解压 zeppelin-0.8.0-bin-all.tgz 到 /opt/module

[djm@hadoop102 sorfware]$ tar -zxvf zeppelin-0.8.0-bin-all.tgz -C /opt/module/

2、修改文件夹名称

[djm@hadoop102 module]$ mv zeppelin-0.8.0-bin-all/ zeppelin

3、启动

[djm@hadoop102 zeppelin]$ bin/zeppelin-daemon.sh start

4、访问

http://hadoop102:8080
