针对新型硬件设备（GPU/FPGA），为同时实现高性能和共享的需求，其最适合的虚拟化方式是直通共享，即设备支持SR-IOV扩展功能，包含多个功能接口VF，结合硬件辅助虚拟化技术VT-d（Intel）/IOMMU（AMD），使每个接口VF通过直通的方式单独分配给一个虚拟机，以便虚拟机直接和设备通信，提高I/O性能。
在虚拟化环境中，实现设备的热插拔，可与设备直通技术正交互补。在设备不支持SR-IOV扩展的情况下，此时直通的是完整的设备（或者说PF），借助于热插拔可在多个虚拟机间实现设备的共享。若设备支持SR-IOV，则透传给虚拟机的是VF，则可使设备支持更多的虚拟机。
1.KVM下设备直通方式
无论透传的是PF还是VF，其透传给虚拟机的方式是没区别的。针对KVM虚拟机环境下，有两种直通方式：pci-stub和vfio。另外，设备能透传有一个前提，即主板芯片必须支持硬件辅助虚拟化技术VT-d（Intel）/IOMMU（AMD），目前应该都是支持的。在这里，简单介绍大致流程，详情参见[1]。
第一步，使能VT-d(Intel)/IOMMU(AMD)
第二步，主机端安装对应的驱动模块
- 针对pci-stub: modprobe pci_stub
- 针对vfio:
modprobe vfio
modprobe vfio-pci
第三步，找到主机端待透传的PCI设备（以BDF=0000：01：00.0，vendor&device ID =8086:10b9为例），在主机端先与原始驱动进行解绑，后与pci-stub或vfio绑定。 - 针对pci-stub:
echo “8086 10b9” > /sys/bus/pci/drivers/pci-stub/new_id
echo 0000:01:00.0 > /sys/bus/pci/devices/0000:01:00.0/driver/unbind
echo 0000:01:00.0 > /sys/bus/pci/drivers/pci-stub/bind - 针对vfio:
echo 0000:01:00.0 > /sys/bus/pci/devices/0000:01:00.0/driver/unbind
echo 8086 10b9 > /sys/bus/pci/drivers/vfio-pci/new_id
第四步，向虚拟机添加设备 - 针对pci-stub:
静态：-device pci-assign,host=01:00.0
动态：device_add pci-assign,host=01:00.0,id=mydevice - 针对vfio:
静态：-device vfio,host=01:00.0
动态：device_add vfio,host=01:00.0,id=mydevice
2. 热插拔机制
上节最后谈到了“动态”向虚拟机添加设备的命令，device_add，这是QEMU-KVM向用户暴露的接口。QEMU-KVM提供了两个用户管理虚拟机的协议，HMP（Human Monitor Protocol）和QMP(Qemu Monitor Protocol)。 上述dvice_add命令可直接在qemu-command-monitor窗口（在虚拟机环境下，ctrl+alt+f2打开）手写输入，此时使用的是HMP协议进行解析。另外，也可借助于qga。
qga是一个运行在虚拟机内部的普通应用程序（可执行文件名称默认为qemu-ga，服务名称默认为qemu-guest-agent），其目的是实现一种宿主机和虚拟机进行交互的方式，这种方式不依赖于网络，而是依赖于virtio-serial（默认首选方式）或者isa-serial，而QEMU则提供了串口设备的模拟及数据交换的通道，最终呈现出来的是一个串口设备（虚拟机内部）和一个unix socket文件（宿主机上）。 qga通过读写串口设备与宿主机上的socket通道进行交互，宿主机上可以使用普通的unix socket读写方式对socket文件进行读写，最终实现与qga的交互，交互的协议与qmp（QEMU Monitor Protocol）相同（简单来说就是使用JSON格式进行数据交换）。

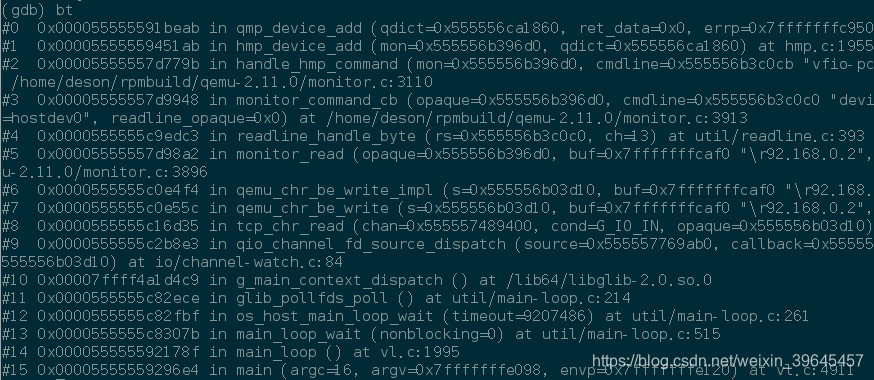

无论上述哪种方式，最后都有函数qmp_device_add（）负责设备热插拔的实现，下图是通过qemu-command-monitor方式（即HMP协议）得到的函数调用关系。
针对QMP，参见$(qemu-src)/monitor.c 绑定的是qmp_device_add
void monitor_init_qmp_commands(void)
{
…
qmp_register_command(&qmp_commands, “device_add”, qmp_device_add,
QCO_NO_OPTIONS);
…
}
在这里先做一下说明，因QEMU-KVM模拟了多种机器架构，所以存在多种PCI设备热插拔模型，如下所示：
- ACPI(Advanced Configuration and Power Interface)
- SHPC(Standard Hot Plug Controller)
- PCIe native hotplug
- sPAPR/pSeries Dynamic Reconfiguration
无论采取哪种模型，其基本思路都在模拟物理机器实现热插拔的过程：
- Hot Plug:手动安插设备->手动通知OS（通常支持热插拔的主板，在插槽附近有按钮）->操作系统Enable/Probe/Configure设备->呈现设备是否安插成功（插槽附近有信号灯）。
- Hot Unplug：手动通知OS->操作系统Unconfigure/disable device ->信号表明设备可移除->手动移除设备
QEMU-KVM实现设备热插拔的基本模型如下所示：
-
虚拟机启动时，为支持热插拔的总线设置对应的hotplug回调函数：
qbus_set_hotplug_handler(BusState *bus, DeviceState *handler) -
收到device_add命令时，调用：handler->plug(bus,pcidev)
-
收到device_del命令时，调用：
handler->request_unbus(bus,pcidev);
handler->unplug(bus,pcidev);针对x86架构，使用的是ACPI方式，因此本文分析在qemu-kvm中如何实现ACPI-Based PCI设备热插拔。在这里，先简单对Linux中的ACPI Hot-Plug PCI工作流程做一个简单说明，详情参见[2]。
- 系统上电后，在系统初始化过程中针对每个设备插槽都有响应的“方法节点”Method(Lxx){…}以描述设备相对应的具体执行操作，比如安插CD ROM设备时所对应的方法：
Method(_Lxx) { // 某个GPEx_STS的状态位发生变化时的响应处理方法节点（以下为插入//事件的执行方法）
Sleep(250) // 延迟250微秒
If (InsertionEvent) {//检查是否为插入事件
PWRN() // 如果是设备插入，就给设备上电
}
Notify(CDRM, 1)//向上层（操作系统的驱动系统层）通告检测到了CDRM设备插入，那么需要唤醒相应的驱动系统层的PCI设备初/始化程序。
2． 用户插入PCI热拔插设备到Slot内
3. HPPC(南桥中热插拔控制器)生成GPE事件
4. ACPI核心控制芯片组产生SCI中断
5. ACPI硬件会清除这个GPE事件的响应位，并且运行对应GPE位在名字空间中的_LXX控制方法
6. _LXX控制方法将根据HPPC的相应控制位来决定当前事件是否为一个设备插入事件，以及哪个插槽有设备插入
7. _LXX控制方法将向驱动层发出通告（Notify）表示当前的PCI总线上的某一个插槽有设备插入
8. ACPI驱动层运行_STA方法获得第7步所知的设备的当前状态，如果运行_STA方法返回0x0a表示当前设备不能使能。
9. ACPI驱动层告诉PCI层准备对新插入的设备进行枚举。
10. PCI设备层读入相关设备（PCI功能模块）的配置信息，此时这个设备就被OS识别可用了。

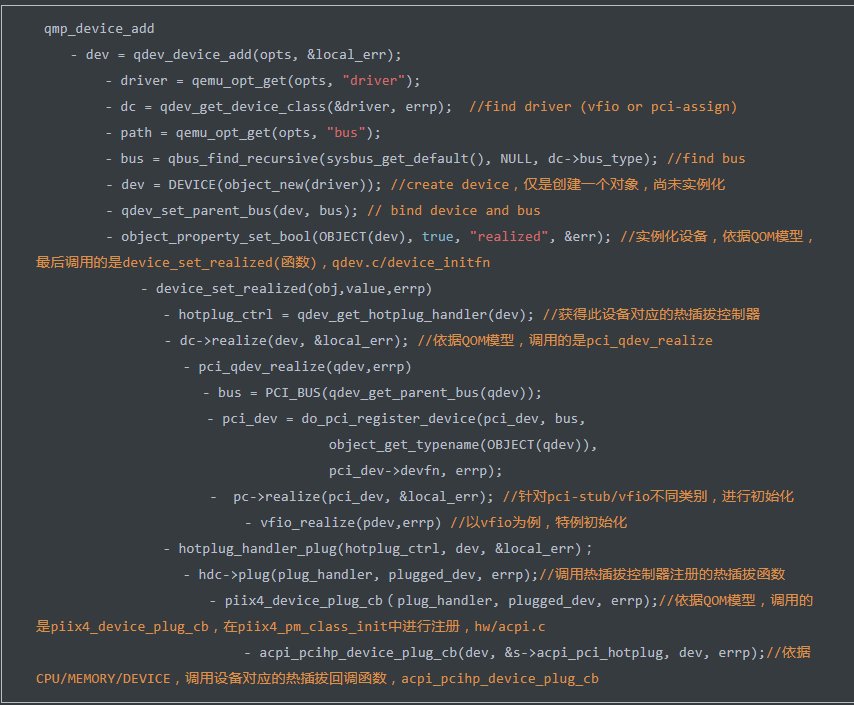

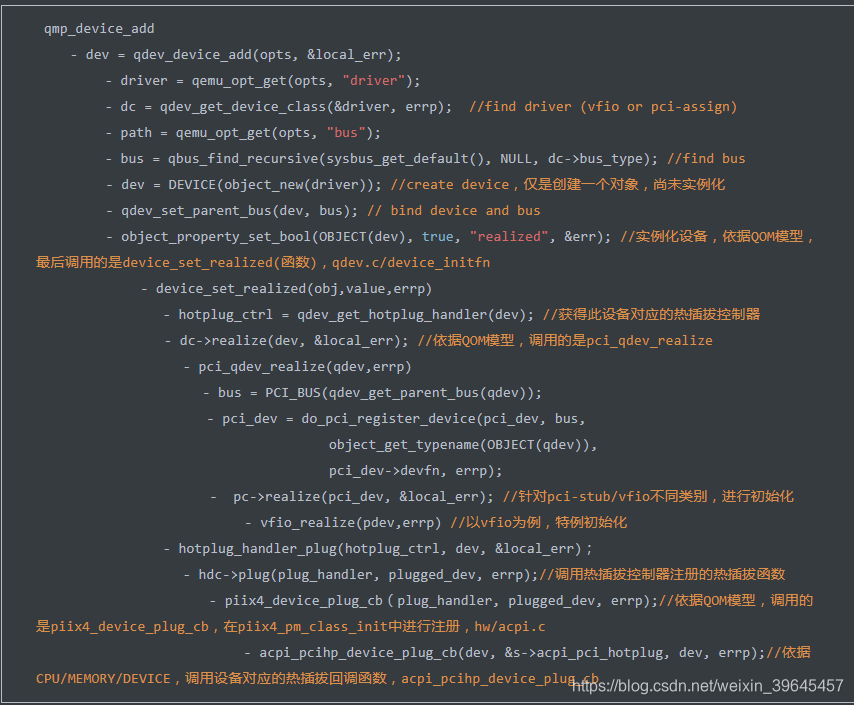

最后，我们回到qmp_device_add函数，看qemu-kvm是如何操作的。下图是qmp_device_add的函数调用关系：
上述过程通过分析参数，找到bus、device，并分别完成类别初始化和对象实例化。最后找到对应的热插拔回调函数acpi_pcihp_device_plug_cb，执行ACPI-based 热插拔。

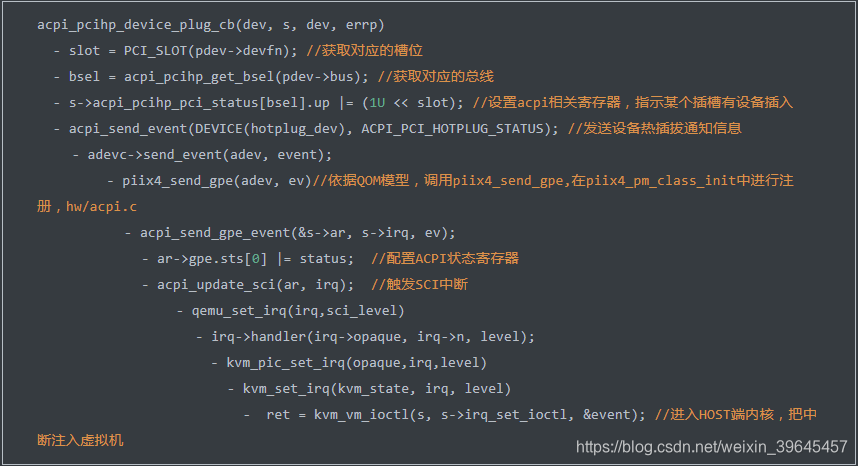

接下来分析acpi_pcihp_device_plug_cb，其主要是遵循ACPI hotplug的机制，配置相关寄存器，并产生SCI中断。寄存器配置原理，可参见acpi_pci_hotplug.txt[5]。

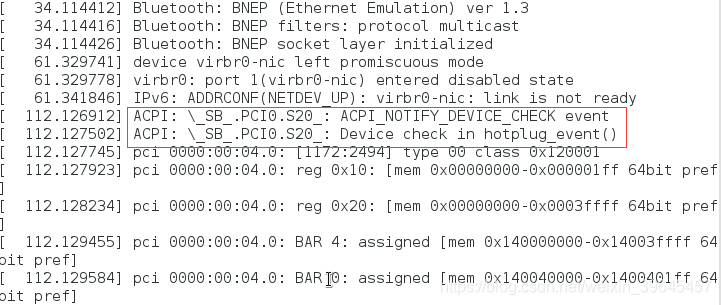

把SCI中断注入虚拟机后，此时就有虚拟机操作系统对应的ACPI驱动程序进行处理，检测到有设备插入，则执行对应的设备Enable/Probe/Configuration过程，对设备初始化。如下图所示：
//在执行device_add之前
//执行device_add之后
