接着上节来。。。。。
卷积操作在图像的处理中是贼重要的一节，是必须要掌握的一部分。
卷积部分咱不聊啥嘛求蛋蛋的公式，咱只需知道，卷积操作在图像上咋运行的就成。卷积操作就是采用一个卷积核在原图像上的滑动。在图像处理中，具体操作卷积的方式有多种：
1） filter2(b,A,shape)，b为卷积核，A为原图像（假设大小为m×n），shape指定计算的范围，有三种可选：
- ‘full’在A的边界补上两圈0，卷积输出的结果C的大小将为（m+2）×（n+2）；
- ‘same’在A的边界处补上一圈的0，卷积输出的结果C的大小与A的相同为m×n；
- ‘valid’不考虑边界补0，只计算有效的输出部分，卷积输出的结果C的大小为（m-2）×（n-2）。
该函数实现的操作是采用相关性进行的卷机操作，也就是直接用卷积核b在A上滑动，得到结果。
2） imfilter(A,b,option1,option2，option3)，A为输入图像，b为卷积核，
- option1：边界选项，可选的有：补充固定的值X（默认都补零），symmetric（镜像反射）,replicate（复制外边界值）,circular（图像大小通过将图像看成是一个二维周期函数的一个周期来扩展）
- option2：输出图像大小选项，可选的有same（默认）,full
- option3：可选的卷积滤波方式：‘corr’（使用相关性来进行卷积，默认此法。该法与filter2相同的相关卷积操作）；‘conv’（使用卷积的方法进行操作）
3） conv2(A,b,shape)，A为输入图像，b为卷积核，shape与filter2中的shape一致。实现的结果与imfilter的卷积方式选‘conv’一致。
但在该处有一点需注意，在conv2(A,b,shape)进行卷积计算时，将卷积核b旋转了180度，由卷积的定理和性质可以很好的理解这一点。
OK，上面这些就是在图像增强中常用与去噪、平滑或增强边缘的卷积操作，虽然是有三个不同的函数可实现，但相互之间都是有联系的，在学习和使用的过程，用哪一个都可以。
来个小矩阵，来看一下上面三种不同方式的卷积结果。（不了解咋样的计算过程的小伙伴，可以具体的计算一下，有助于更好地理解）
假设：
，
这里A是我们要处理的矩阵，b在卷积操作中叫做卷积核，整个卷积过程就是利用卷积核b在A上进行滑动，得到一个新的矩阵C。
filter2（b,A,shape）：
情况1：shape = ‘full’情况下（filter2(b,A,'full')）：A在进行卷积之前会先在周围补两圈0，如下所示：
，
，卷积后的结果为：
情况2：shape = ‘same’情况下（filter2(b,A,'same')）：A在进行卷积之前会先在周围补一圈0，如下所示：
，
，卷积后的结果为：
情况3：shape = ‘valid’情况下（filter2(b,A,'valid')）：，如下所示：
，
，卷积后的结果为：
从上计算结果可以看出，情况2取情况1的中间部分，情况3又仅取情况2的中间部分。
imfilter(A,b,option1,option2，option3)
为了与filter2（）具有对比性，在这里，option1 选择默认的补0方式。
option3 = ‘corr’时：
情况1：option2 = ‘same’的情况下（imfilter(A, b, 'same', 'corr')）：A在进行卷积之前会先在周围补一圈0，如下所示：
，
，卷积后的结果为：
情况2：option2 = ‘full’的情况下（imfilter(A, b, 'full', 'corr')）：A在进行卷积之前会先在周围补两圈0，如下所示：
，
，卷积后的结果为：
这表明，当option1 选择默认的补0方式，option3 = ‘corr’时，imfilter(A,b,option1,option2，option3)与filter2（b,A,shape）时一样的。注意：在imfilter（）中，option2没有‘valid’这一选择。
option3 = ‘conv’时：
情况1：option2 = ‘same’的情况下（imfilter(A, b, 'same', 'conv')）：A在进行卷积之前会先在周围补一圈0，将b旋转180度为b'，如下所示：
，
，卷积后的结果为：
情况2：option2 = ‘full’的情况下（imfilter(A, b, 'full', 'conv')）：A在进行卷积之前会先在周围补两圈0，将b旋转180度为b‘，如下所示：
，
，卷积后的结果为：
conv2(A,b,shape)
情况1：shape = ‘full’情况下（conv2(A,b,'full')）：A在进行卷积之前会先在周围补两圈0，如下所示：
，
，卷积后的结果为：
情况2：shape = ‘same’情况下（conv2(A,b,'same')）：A在进行卷积之前会先在周围补一圈0，如下所示：
，
，卷积后的结果为：
情况3：shape = ‘valid’情况下（conv2(A,b,'valid')）：，如下所示：
，
，卷积后的结果为：
这表明，当option1 选择默认的补0方式，option3 = ‘conv’时，imfilter(A,b,option1,option2，option3)与conv2（A,b,shape）时一样的。注意：在imfilter（）中，option2没有‘valid’这一选择。
从上面的计算结果可以看出，这三种函数相互之间的联系，在应用中你喜欢哪种，就用哪种咯。
OK，卷积咋算的知道了，那下面直接开干，在MATLAB中卷积核也就叫滤波器模板，可以用fspecial（'type', parameters）来生成。
我们比较常用的type有：
- average（均值滤波）： fspecial('average', [h,w])，[h,w]代表模板尺寸，默认的是[3 3]
- disk（圆形区域均值滤波）：fspecial('disk', radius)，radius代表模板半径，默认的是5
- gaussian（高斯低通滤波）：fspecial(‘guassian', [h, w], signa)，[h,w]代表模板尺寸，默认的是[3 3]，sigma为滤波器的标准值，单位为像素，默认值为0.5。
- laplacian（拉普拉斯算子）：fspecial('laplacian', alpha)，alpha用于控制拉普拉斯算子的形状，取值范围0~1，默认值0.2.
- log（拉普拉斯高斯算子）：fspecial(‘log', [h, w], signa)，[h,w]代表模板尺寸，默认的是[3 3]，sigma为滤波器的标准值，单位为像素，默认值为0.5。
- motion（运动模糊算子）：fspecial(‘motion', len, theta)，表示摄像物体逆时针方向以theta角度运动了len个像素，len的默认值为9，theta的默认值为0。
- prewitt（prewitt算子）：fspecial('prewitt')，主要用于边缘增强，大小为[3 3]。
- sobel（sobel算子）：fspecial('sobel')，用于边缘增强、提取，大小为[3 3]，分两个方向，另一方向为fspecial('sobel')的转置。
- unsharp（对比度增强滤波器），fspecial('unsharp', alpha)，alpha用于控制滤波器的形状，范围为【0，1】，默认值为0.2。
此外，还有中值滤波函数medfilt2(A, [h,w])；二维统计顺序滤波函数ordfilt2(A, order, [h, w], S)，order表示顺序中的第几个数起作用，S时大小[h, w]的矩阵，它对应[h, w]中非0位置的输出偏置；自适应滤波器J = wiener2(A,[h, w], noise)表示使用h×w大小的临域局部图像的均值与偏差，采用像素式自适应滤波器对图像A进行滤波；或者(J, noise) = wiener2(A,[h, w])，在滤波器前估计附加噪声的能量。
来一波处理结果（附加源码）：

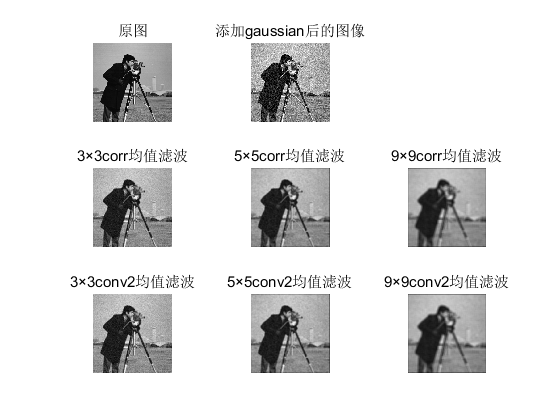

均值滤波：
close all; clear all; clc A1 = imread('cameraman.tif'); A = imnoise(A1,'gaussian', 0.05); %均值滤波 b_average1 = fspecial('average'); b_average2 = fspecial('average',[5 5]); b_average3 = fspecial('average', [9 9]); C_average1_corr = imfilter(A,b_average1); C_average2_corr = imfilter(A,b_average2); C_average3_corr = imfilter(A,b_average3); C_average1_conv2 = imfilter(A,b_average1,'conv'); C_average2_conv2 = imfilter(A,b_average2,'conv'); C_average3_conv2 = imfilter(A,b_average3,'conv'); figure; subplot(331);imshow(A1);title('原图') subplot(332);imshow(A);title('添加gaussian后的图像') subplot(334);imshow(C_average1_corr);title('3×3corr均值滤波') subplot(335);imshow(C_average2_corr);title('5×5corr均值滤波') subplot(336);imshow(C_average3_corr);title('9×9corr均值滤波') subplot(337);imshow(C_average1_conv2);title('3×3conv2均值滤波') subplot(338);imshow(C_average2_conv2);title('5×5conv2均值滤波') subplot(339);imshow(C_average3_conv2);title('9×9conv2均值滤波') 中值滤波：
close all; clear all; clc A1 = imread('cameraman.tif'); A = imnoise(A1,'gaussian', 0.05); %中值滤波 C_medfilt1 = medfilt2(A,[3 3]); C_medfilt2 = medfilt2(A,[5 5]); C_medfilt3 = medfilt2(A,[9 9]); figure; subplot(231);imshow(A1);title('原图') subplot(232);imshow(A);title('添加gaussian后的图像') subplot(234);imshow(C_medfilt1);title('3×3中值滤波') subplot(235);imshow(C_medfilt2);title('5×5中值滤波') subplot(236);imshow(C_medfilt3);title('9×9中值滤波') 拉普拉斯算子：
close all; clear all; clc A1 = imread('cameraman.tif'); A = imnoise(A1,'gaussian', 0.05); %拉普拉斯 b_laplacian1 = fspecial('laplacian'); b_laplacian2 = fspecial('laplacian',0.5); b_laplacian3 = fspecial('laplacian', 0.7); C_laplacian1 = imfilter(A,b_laplacian1); C_laplacian2 = imfilter(A,b_laplacian2); C_laplacian3 = imfilter(A,b_laplacian3); figure; subplot(231);imshow(A1);title('原图') subplot(232);imshow(A);title('添加gaussian后的图像') subplot(234);imshow(C_laplacian1);title('0.2的laplacian滤波') subplot(235);imshow(C_laplacian2);title('0.5的laplacian滤波') subplot(236);imshow(C_laplacian3);title('0.7的laplacian滤波') sobel算子：
close all; clear all; clc A = imread('cameraman.tif'); %sobel b_sobel = fspecial('sobel'); C_sobel1 = imfilter(A,b_sobel); C_sobel2 = imfilter(A,b_sobel'); C_sobel3 = imfilter(C_sobel1,b_sobel'); figure; subplot(221);imshow(A);title('原图') subplot(222);imshow(C_sobel1);title('水平方向的sobel滤波') subplot(223);imshow(C_sobel2);title('垂直方向的sobel滤波') subplot(224);imshow(C_sobel3);title('水平+垂直方向的sobel滤波') 其余的就不一一实现了，有兴趣的小伙伴，可以自己弄弄。
空域中的增强，到这里暂时告一段落。。。。。下节频率里的。。。。
