R-CNN 系列模型总结

Introduction

相比于分类，目标检测不仅仅要确定物体是什么，还要确定其在哪里；分类通常是一张影像获得一个类别，而检测则要找出影像中存在的多个物体，并确定其类别。因此，目标检测的两大任务：1.Object localization 2.Object classification。

基于深度学习的方法在最近5年来取得了显著的效果。本文将介绍深度学习在目标检测领域的开篇之作：RCNN（Region-based Convolutional Neural Network）及其后续版本Fast R-CNN、Faster R-CNN。

R-CNN

论文标题：Rich feature hierarchies for accurate object detection and semantic segmentation
论文地址：传送门

通过神经网络（AlexNet）提取丰富的、层次化的影像特征，R-CNN取得了显著的成绩，相比于传统方法，其精度提高了将近30%，达到了53.3%。

其网络示意图如下所示：

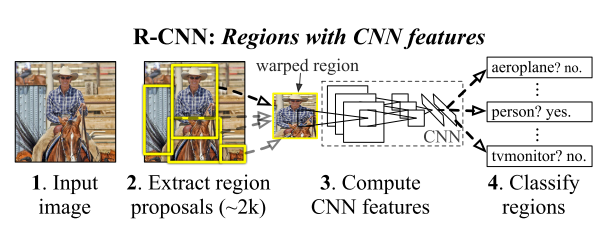

R-CNN网络结构

R-CNN的基本流程：

对于每幅输入影像，使用Selective Search（fast mode）方法提取将近2000个region proposals
对region proposals外包围一个固定大小的bounding box，使其具有固定的尺寸
将变换后的region影像块输入到预训练的CNN（AlexNet）当中，提取影像特征
将特征展开后，输入到多分类SVMs中，进行分类

Fast R-CNN

论文标题：Fast R-CNN
论文地址：传送门

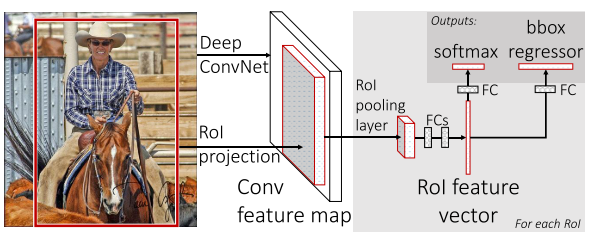

Fast R-CNN

相比于R-CNN，Fast R-CNN依然保留了Selective Search方法提取Region proposals，但在使用CNN进行特征提取时做了一些改变：

相比于之前对每个ROI提取一次特征，直接对整张影像提取特征，使所有ROI共享特征，减少了特征提取所需的时间。即：CNN对整张影像提取特征，然后将不同的ROI映射到特征图上不同的位置，并将其作为ROI的特征图。
Backbone更换为VGG16

同时在R-CNN中，不同大小的ROI仅仅是Warp了一个Bounding box，而在Fast R-CNN中，加入了一个ROI Pooling层，从而解决了尺度大小不同的问题，具体来说：

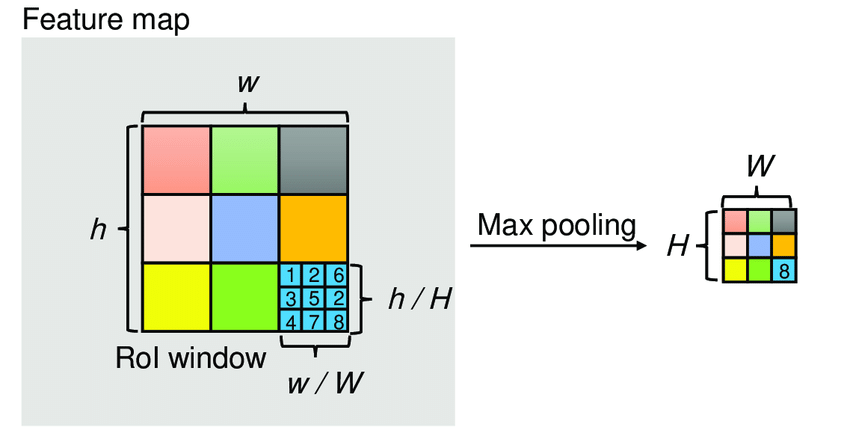

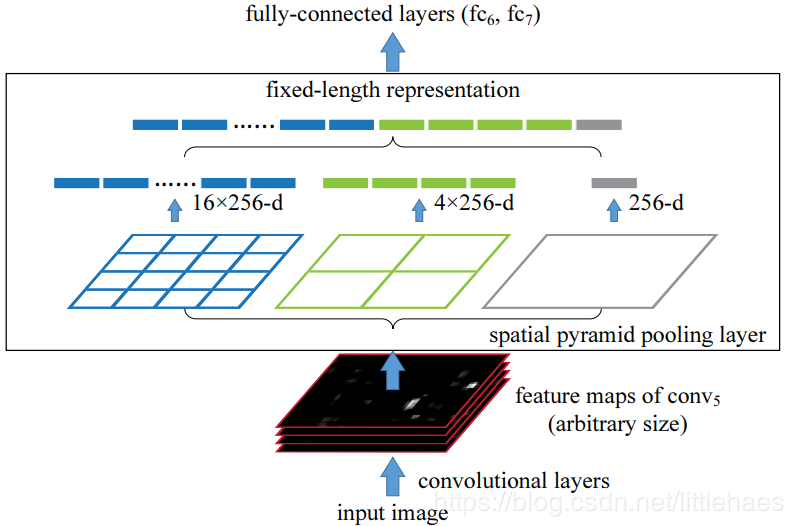

ROI Pooling示意图如下所示，对于一幅 $h \times w$ 的影像，为了使其经过pooling后得到固定大小的输出，将其分成一个个小网格，每个网格的大小为 $(h/H,w/W)$ ，接着对每个网格进行Max Pooling，从而就得到了大小为 $H \times W$ 的输出。

2.经过ROI Pooling，不同大小的Region proposals变成了大小相同的矩阵，接着将其展开为固定大小的向量（如256-d）

Fast R-CNN也更换了分类器，从R-CNN的SVMs变为多个Fully connected layer+SoftMax Classifier，论文中也提到，使用softmax会有一定的精度提升，同时说明了One-shot模型比Multi-stage效果要好，也注意到Softmax是不同类之间的竞争，而不像SVM的一各类别与其他类别分类。

另外在网络训练时，提出Multi-task Loss，即 $loss_{cls}$ 和 $loss_{loc}$ 。其中
$L(p,u,t^u,v) = L_{cls} + \lambda [u \ge 1] L_{loc0}(t^u,v)$
其中分类误差使用的是log loss，即 $L_{cls}(p,u) = - log p_u$ ，而定位误差使用的是smooth L1 Loss，即
$L_{loc}(t^u,v) = \sum_{i \in\{x,y,w,h\}}smooth(t_i^u-v_i)$
其中 $p$ 为预测标签， $u$ 为Ground truth， $\lambda$ 为两个Loss间的平衡系数， $u$ 用来区分背景和物体， $t^u = (x^u,y^u,w^u,h^u)$ ，代表物体预测Bounding box与Groung truth之间的偏移量。

总结来说，Fast R-CNN的基本流程：

使用Selective Search提取Region Proposals
使用CNN提出特征，使用ROI取出其对应的特征图区域
将所有的特征图送入ROI Pooling层，接着拼接成固定长度的向量
使用两个平行的模块，一个用于物体类别分类，一个用于Bounding box定位

Faster R-CNN

论文标题：Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks
论文地址：传送门

相比于R-CNN、Fast R-CNN，Faster R-CNN的最大突破在于采用RPN（Region Proposal Network）提取Region Proposal，而不是传统的Selective Search方法，从而使RPN和Detection Network共享特征图的特征，使得产生ROI的时间进一步缩短，同时使得精度进一步提升。

首先需要着重介绍RPN的概念。

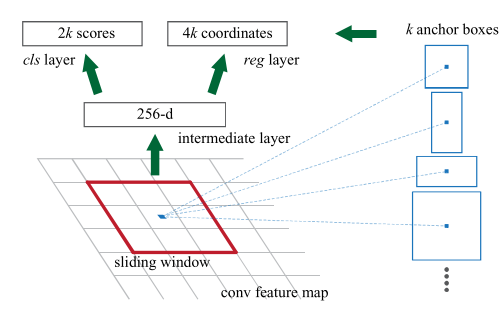

RPN示意图

其基本流程如下：

使用预训练的CNN网络得到大小为 $(N \times W \times H)$ 的特征图
使用 $(3 \times 3)$ 的卷积核对特征图进行卷积，得到256维 $(256 \times W \times H)$ 的特征图
对于cls layer，使用 $(1 \times 1)$ 卷积，得到 $(2 \times k \times H \times W)$ 的特征图，对于reg layer，使用 $(1 \times 1)$ 卷积，得到 $(4 \times k \times H \times W)$ 的特征图，其中 $k$ 为anchor box的数量，文中设定其为 $k=9$ 。

使用另一张图可能更好的说明RPN的基本流程：

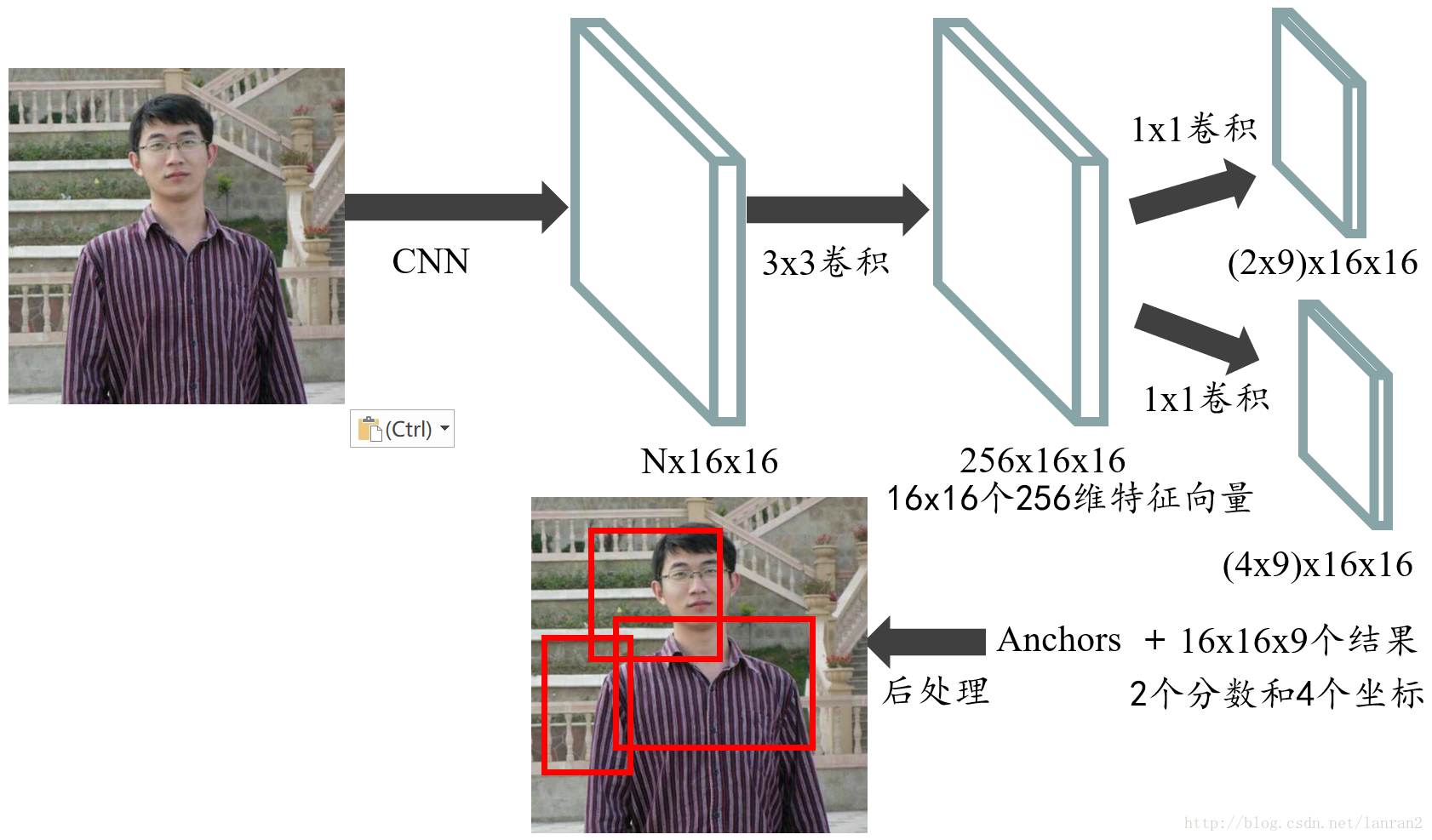

RPN示意图

比较特殊的是Faster R-CNN的训练。为了能够使Region Proposal和Object Detection共享卷积网络的特征，FRCN使用了特殊的训练方法。如果单独训练RPN和Fast R-CNN，则它们均会改变CNN层的权重。由于Fast R-CNN部分的训练需要固定的Object Porposal，因此他们两者不能同时开始训练。其训练步骤如下：

单独训练RPN
使用RPN产生的Region Proposal训练Fast R-CNN
使用Detection网络初始化RPN的训练，同时固定共享（share）的卷积层，只训练RPN独有的层
固定共享的卷积层，训练Fast R-CNN

因此总结来说，Faster R-CNN = Fast R-CNN + RPN。

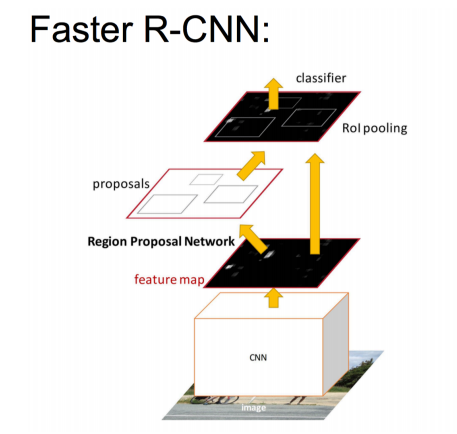

Faster R-CNN

Summary

从R-CNN到Fast R-CNN到Faster R-CNN，其不断减少stage，从multi-stage到one-shot

R-CNN：Selective Search + CNN + SVM
Fast R-CNN：Selective Search + CNN + ROI Pooling
Faster R-CNN：RPN + CNN + ROI Pooling
