看了《基于特征共享的高效物体检测》论文后，为加强理解，网上找了关于R-CNN、Fast R-CNN、Faster R-CNN三篇论文的详解，现在先将三者的问题、创新点以及待改进的地方做一个表格，方便自己以后复习查阅。
参考：
对于这三篇论文的详解，网上有很多，个人特别喜欢是这个博主（WoPawn）写的文章。这三篇详解，写得太赞了，这里膜拜一下大佬，。
三个框架的整理：
| \ | R-CNN | Fast R-CNN | Faster R-CNN |
|---|---|---|---|
| 针对的问题 | 1.近10年以来，以人工经验特征为主导的物体检测任务mAP【物体类别和位置的平均精度】提升缓慢； 2.随着ReLu激励函数、dropout正则化手段和大规模图像样本集ILSVRC的出现，在2012年ImageNet大规模视觉识别挑战赛中，Hinton及他的学生采用CNN特征获得了最高的图像识别精确度； 3.上述比赛后，引发了一股“是否可以采用CNN特征来提高当前一直停滞不前的物体检测准确率“的热潮。 |
1.R-CNN网络训练、测试速度都很慢；R-CNN网络中，一张图经由selective search算法提取约2k个建议框【这2k个建议框大量重叠】，而所有建议框变形后都要输入AlexNet CNN网络提取特征【即约2k次特征提取】，会出现上述重叠区域多次重复提取特征，提取特征操作冗余； 2.R-CNN网络训练、测试繁琐 ；R-CNN网络训练过程分为ILSVRC 2012样本下有监督预训练、PASCAL VOC 2007该特定样本下的微调、20类即20个SVM分类器训练、20类即20个Bounding-box 回归器训练，该训练流程繁琐复杂；同理测试过程也包括提取建议框、提取CNN特征、SVM分类和Bounding-box 回归等步骤，过于繁琐； 3.R-CNN网络训练需要大量存储空间；20类即20个SVM分类器和20类即20个Bounding-box 回归器在训练过程中需要大量特征作为训练样本，这部分从CNN提取的特征会占用大量存储空间； 4.R-CNN需要进行形变操作的问题在Fast R-CNN已经不存在；R-CNN网络需要对建议框进行形变操作后【形变为227×227 size】再输入CNN网络提取特征，其实像AlexNet CNN等网络在提取特征过程中对图像的大小并无要求，只是在提取完特征进行全连接操作的时候才需要固定特征尺寸【R-CNN中将输入图像形变为227×227可正好满足AlexNet CNN网络最后的特征尺寸要求】，然后才使用SVM分类器分类， |
1.继Fast R-CNN后，在CPU上实现的区域建议算法Selective Search【2s/image】、EdgeBoxes【0.2s/image】等成了物体检测速度提升上的最大瓶颈。 |
| 创新点 | 1.采用CNN网络提取图像特征，从经验驱动的人造特征范式HOG、SIFT到数据驱动的表示学习范式，提高特征对样本的表示能力； 2.采用大样本下有监督预训练+小样本微调的方式解决小样本难以训练甚至过拟合等问题。 |
1.规避R-CNN中冗余的特征提取操作，只对整张图像全区域进行一次特征提取； 2.用RoI pooling层取代最后一层max pooling层，同时引入建议框信息，提取相应建议框特征； 3.Fast R-CNN网络末尾采用并行的不同的全连接层，可同时输出分类结果和窗口回归结果，实现了end-to-end的多任务训练【建议框提取除外】，也不需要额外的特征存储空间【R-CNN中这部分特征是供SVM和Bounding-box regression进行训练的】； 4.采用SVD对Fast R-CNN网络末尾并行的全连接层进行分解，减少计算复杂度，加快检测速度。 |
1.设计Region Proposal Networks【RPN】，利用CNN卷积操作后的特征图生成region proposals，代替了Selective Search、EdgeBoxes等方法，速度上提升明显； 2.训练Region Proposal Networks与检测网络【Fast R-CNN】共享卷积层，大幅提高网络的检测速度。 |
| 不足 | 1.最大的缺点是对一张图片的处理速度慢，这是由于一张图片中由selective search算法得出的约2k个建议框都需要经过变形处理后由CNN前向网络计算一次特征，这其中涵盖了对一张图片中多个重复区域的重复计算，很累赘； 2.知乎上有人说R-CNN网络需要两次CNN前向计算，第一次得到建议框特征给SVM分类识别，第二次对非极大值抑制后的建议框再次进行CNN前向计算获得Pool5特征，以便对建议框进行回归得到更精确的bounding-box，这里文中并没有说是怎么做的，博主认为也可能在计算2k个建议框的CNN特征时，在硬盘上保留了2k个建议框的Pool5特征，虽然这样做只需要一次CNN前向网络运算，但是耗费大量磁盘空间； 3.训练时间长，虽然文中没有明确指出具体训练时间，但由于采用RoI-centric sampling【从所有图片的所有建议框中均匀取样】进行训练，那么每次都需要计算不同图片中不同建议框CNN特征，无法共享同一张图的CNN特征，训练速度很慢； 4.整个测试过程很复杂，要先提取建议框，之后提取每个建议框CNN特征，再用SVM分类，做非极大值抑制，最后做bounding-box回归才能得到图片中物体的种类以及位置信息；同样训练过程也很复杂，ILSVRC 2012上预训练CNN，PASCAL VOC 2007上微调CNN，做20类SVM分类器的训练和20类bounding-box回归器的训练；这些不连续过程必然涉及到特征存储、浪费磁盘空间等问题。 |
1.Fast R-CNN中采用selective search算法提取候选区域，而目标检测大多数时间都消耗在这里【selective search算法候选区域提取需要2~3s，而提特征分类只需要0.32s】，这无法满足实时应用需求，而且Fast R-CNN并没有实现真正意义上的端到端训练模式【候选区域是使用selective search算法先提取出来的】； | 1.采用VGG-16模型，可以达到5fps，这个速度并没有完全达到实时性，还有继续提升的空间，这将在YOLO模型中得以改进。 |
算法流程：

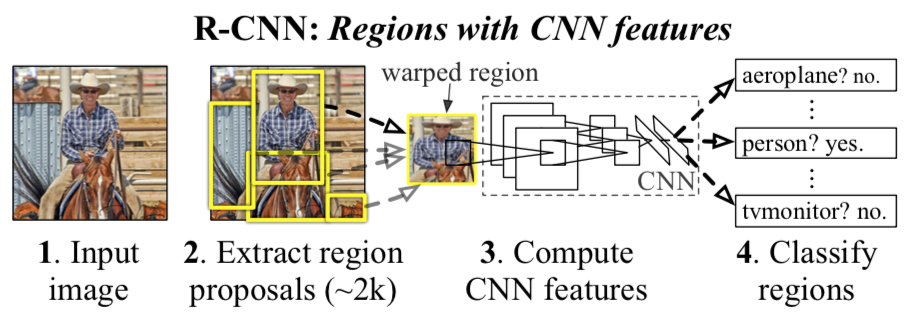

R-CNN
- 输入一张多目标图像，采用 selective search 算法提取约2000个建议框；
- 先在每个建议框周围加上16个像素值为建议框像素平均值的边框，再直接变形为227×227的大小；
- 先将所有建议框像素减去该建议框像素平均值后【预处理操作】，再依次将每个227×227的建议框输入AlexNet CNN网络获取4096维的特征【比以前的人工经验特征低两个数量级】，2000个建议框的CNN特征组合成2000×4096维矩阵；
- 将2000×4096维特征与20个SVM组成的权值矩阵4096×20相乘【20种分类，SVM是二分类器，则有20个SVM】，获得2000×20维矩阵表示每个建议框是某个物体类别的得分；
- 分别对上述2000×20维矩阵中每一列即每一类进行非极大值抑制剔除重叠建议框，得到该列即该类中得分最高的一些建议框；
- 分别用20个回归器对上述20个类别中剩余的建议框进行回归操作，最终得到每个类别的修正后的得分最高的bounding box。

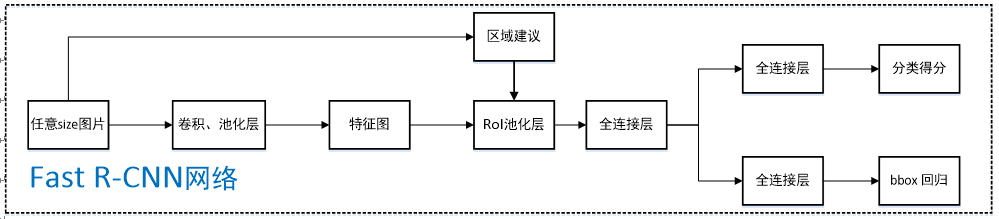

Fast R-CNN
- 任意size图片输入CNN网络，经过若干卷积层与池化层，得到特征图；
- 在任意size图片上采用 selective search 算法提取约2k个建议框；
- 根据原图中建议框到特征图映射关系，在特征图中找到每个建议框对应的特征框【深度和特征图一致】，并在RoI池化层中将每个特征框池化到H×W【VGG-16网络是7×7】的size；
- 固定H×W【VGG-16网络是7×7】大小的特征框经过全连接层得到固定大小的特征向量；
- 第4步所得特征向量经由各自的全连接层【由SVD分解实现】，分别得到两个输出向量：一个是softmax的分类得分，一个是Bounding-box窗口回归；
- 利用窗口得分分别对每一类物体进行非极大值抑制剔除重叠建议框，最终得到每个类别中回归修正后的得分最高的窗口。

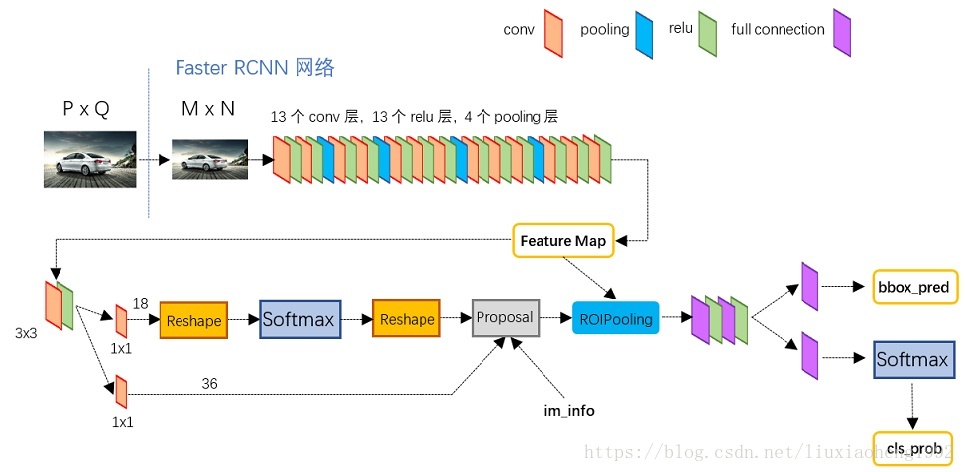

Faster R-CNN
- 首先向CNN网络【ZF或VGG-16】输入任意大小图片；
- 经过CNN网络前向传播至最后共享的卷积层，一方面得到供RPN网络输入的特征图，另一方面继续前向传播至特有卷积层，产生更高维特征图；
- 供RPN网络输入的特征图经过RPN网络得到区域建议和区域得分，并对区域得分采用非极大值抑制【阈值为0.7】，输出其Top-N【文中为300】得分的区域建议给RoI池化层；
- 第2步得到的高维特征图和第3步输出的区域建议同时输入RoI池化层，提取对应区域建议的特征；
- 第4步得到的区域建议特征通过全连接层后，输出该区域的分类得分以及回归后的bounding-box。
注：关于这三个框架的详细介绍和实验解决过程，请移步上面的参考博客。
