一·简介:
1.要想知道MPU6050工作原理,得先了解下面俩个传感器:
①陀螺仪传感器:
陀螺仪的原理就是,一个旋转物体的旋转轴所指的方向在不受外力影响时,是不会改变的。人们根据这个道理,用它来保持方向。然后用多种方法读取轴所指示的方向,并自动将数据信号传给控制系统。我们骑自行车其实也是利用了这个原理。轮子转得越快越不容易倒,因为车轴有一股保持水平的力量。现代陀螺仪可以精确地确定运动物体的方位的仪器,它在现代航空,航海,航天和国防工业中广泛使用的一种惯性导航仪器。传统的惯性陀螺仪主要部分有机械式的陀螺仪,而机械式的陀螺仪对工艺结构的要求很高。70年代提出了现代光纤陀螺仪的基本设想,到八十年代以后,光纤陀螺仪就得到了非常迅速的发展,激光谐振陀螺仪也有了很大的发展。光纤陀螺仪具有结构紧凑,灵敏度高,工作可靠。光纤陀螺仪在很多的领域已经完全取代了机械式的传统的陀螺仪,成为现代导航仪器中的关键部件。光纤陀螺仪同时发展的除了环式激光陀螺仪外。
②加速度传感器:
加速度传感器是一种能够测量加速度的传感器。通常由质量块、阻尼器、弹性元件、敏感元件和适调电路等部分组成。传感器在加速过程中,通过对质量块所受惯性力的测量,利用牛顿第二定律获得加速度值。根据传感器敏感元件的不同,常见的加速度传感器包括电容式、电感式、应变式、压阻式、压电式等。
其实说简单点,在mpu6050中我们用陀螺仪传感器测角度,用加速度传感器测加速度
MPU-60X0 :
MPU-60X0是全球首例9轴运动处理传感器。它集成了3轴MEMS陀螺仪, 3轴MEMS 加速度计,以及一个可扩展的数字运动处理器 DMP(DigitalMotion Processor),可用 I2C 接口连接一个第三方的数字传感器,比如磁力计。扩展之后就可以通过其 I2C 或 SPI 接口 输出一个 9 轴的信号(SPI 接口仅在 MPU-6000 可用)。MPU-60X0 也可以通过其 I2C 接口 连接非惯性的数字传感器,比如压力传感器。 MPU-60X0 对陀螺仪和加速度计分别用了三个 16 位的 ADC,将其测量的模拟量转化 为可输出的数字量。为了精确跟踪快速和慢速的运动,传感器的测量范围都是用户可控的, 陀螺仪可测范围为±250,±500,±1000,±2000°/秒(dps),加速度计可测范围为±2,±4, ±8,±16g。 一个片上 1024 字节的 FIFO,有助于降低系统功耗。 和所有设备寄存器之间的通信采用 400kHz 的 I2C 接口或 1MHz 的 SPI 接口(SPI 仅 MPU-6000 可用)。对于需要高速传输的应用,对寄存器的读取和中断可用 20MHz 的 SPI。 另外,片上还内嵌了一个温度传感器和在工作环境下仅有±1%变动的振荡器。 芯片尺寸 4×4×0.9mm,采用 QFN 封装(无引线方形封装),可承受最大 10000g 的冲 击,并有可编程的低通滤波器。 关于电源,MPU-60X0 可支持 VDD 范围 2.5V±5%,3.0V±5%,或 3.3V±5%。另外 MPU-6050 还有一个 VLOGIC 引脚,用来为 I2C 输出提供逻辑电平。VLOGIC 电压可取 1.8±5%或者 VDD。
数字运动处理器(DMP):
DMP 从陀螺仪、加速度计以及外接的传感器接收并处理数据,处理结果可以从 DMP 寄存器读出,或通过 FIFO 缓冲。DMP 有权使用 MPU 的一个外部引脚产生中断。
二·数据传输:
1.I2C原理在上一篇博客里有详细讲解,在这里不再赘述。
如果要写 MPU-60X0 寄存器,主设备除了发出开始标志(S)和地址位,还要加一个 R/W 位,0 为写,1 为读。在第 9 个时钟周期(高电平时),MPU-60X0 产生应答信号。然 后主设备开始传送寄存器地址(RA),接到应答后,开始传送寄存器数据,然后仍然要有应 答信号,依次类推。
如果要读取 MPU-60X0 寄存器的值,首先由主设备产生开始信号(S),然后发送从设 备地址位和一个写数据位,然后发送寄存器地址,才能开始读寄存器。紧接着,收到应答信 号后,主设备再发一个开始信号,然后发送从设备地址位和一个读数据位。然后,作为从设 备的 MPU-60X0 产生应答信号并开始发送寄存器数据。通信以主设备产生的拒绝应答信号 (NACK)和结束标志(P)结束。拒绝应答信号(NACK)产生定义为 SDA 数据在第 9 个 时钟周期一直为高。
三·STM32控制MPU6050
1.硬件连接
实验采用正点原子公司的 AN1507 ATK-MPU6050 六轴传感器模块
MPU6050 STM32
VCC <---> VCC
GND <---> GND
SDA <---> PB9
SCL <---> PB8
INT <---> 不接
AD0 <---> 不接
2. 重要寄存器
2.1 电源管理寄存器 1
DEVICE_RESET 位用来控制复位,设置为 1,复位 MPU6050,复位结束后, MPU
硬件自动清零该位
SLEEEP 位用于控制 MPU6050 的工作模式,复位后,该位为 1,即进
入了睡眠模式(低功耗),所以我们要清零该位,以进入正常工作模式
TEMP_DIS 用于设置是否使能温度传感器,设置为 0,则使能
CLKSEL[2:0]用于选择系统时钟源,选择关系如表
CLKSEL[2:0] 时钟源
000 内部 8M RC 晶振
001 PLL,使用 X 轴陀螺作为参考
010 PLL,使用 Y 轴陀螺作为参考
011 PLL,使用 Z 轴陀螺作为参考
100 PLL,使用外部 32.768Khz 作为参考
101 PLL,使用外部 19.2Mhz 作为参考
110 保留
111 关闭时钟,保持时序产生电路复位状态
**默认是使用内部 8M RC 晶振的,精度不高,所以我们一般选择 X/Y/Z 轴陀螺作为参考
的 PLL 作为时钟源,一般设置 CLKSEL=001 即可**
2.2 陀螺仪配置寄存器
FS_SEL[1:0]这两个位,用于设置陀螺仪的满量程范围: 0,±250°
/S; 1,±500° /S; 2,±1000° /S; 3,±2000° /S;我们一般设置为 3,即±2000° /S,因
为陀螺仪的 ADC 为 16 位分辨率,所以得到灵敏度为: 65536/4000=16.4LSB/(° /S)
2.3 加速度传感器配置寄存器
AFS_SEL[1:0]这两个位,用于设置加速度传感器的满量程范围: 0,
±2g; 1,±4g; 2,±8g; 3,±16g;我们一般设置为 0,即±2g,因为加速度传感器的
ADC 也是 16 位,所以得到灵敏度为: 65536/4=16384LSB/g

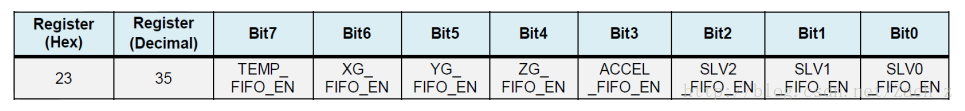

2.4 FIFO使能寄存器
该寄存器用于控制 FIFO 使能,在简单读取传感器数据的时候,可以不用 FIFO,设置
对应位为 0 即可禁止 FIFO,设置为 1,则使能 FIFO
加速度传感器的 3 个轴,全由 1
个位( ACCEL_FIFO_EN)控制,只要该位置 1,则加速度传感器的三个通道都开启 FIFO
2.5 陀螺仪采样率分频寄存器
该寄存器用于设置 MPU6050 的陀螺仪采样频率,计算公式为:
采样频率 = 陀螺仪输出频率 / (1+SMPLRT_DIV)
这里陀螺仪的输出频率,是 1Khz 或者 8Khz,与数字低通滤波器( DLPF)的设置有关,
当 DLPF_CFG=0/7 的时候,频率为 8Khz,其他情况是 1Khz。而且 DLPF 滤波频率一般设置
为采样率的一半。采样率,我们假定设置为 50Hz,那么 SMPLRT_DIV=1000/50-1=19

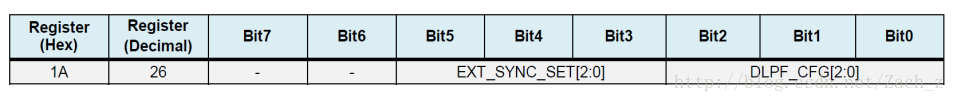

2.6 配置寄存器
数字低通滤波器( DLPF)的设置位,即: DLPF_CFG[2:0],加速

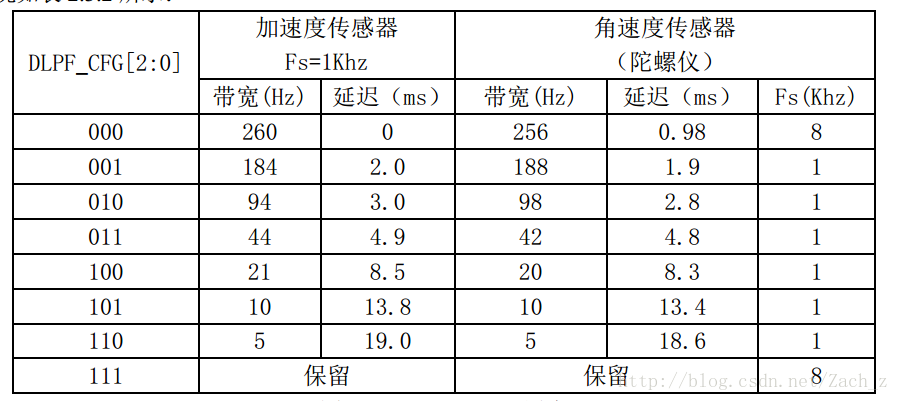

度计和陀螺仪,都是根据这三个位的配置进行过滤的。 DLPF_CFG 不同配置对应的过滤情
况如表:
这里的加速度传感器,输出速率( Fs)固定是 1Khz,而角速度传感器的输出速率( Fs),
则根据 DLPF_CFG 的配置有所不同。一般我们设置角速度传感器的带宽为其采样率的一半,
如前面所说的,如果设置采样率为 50Hz,那么带宽就应该设置为 25Hz,取近似值 20Hz,
就应该设置 DLPF_CFG=100
2.7 电源管理寄存器 2
LP_WAKE_CTRL 用于控制低功耗时的唤醒频率
剩下的 6 位,分别控制加速度和陀螺仪的x/y/z轴是否进入待机模式,这里我们全部都不进入待机模式,所以全部设置为 0 即可

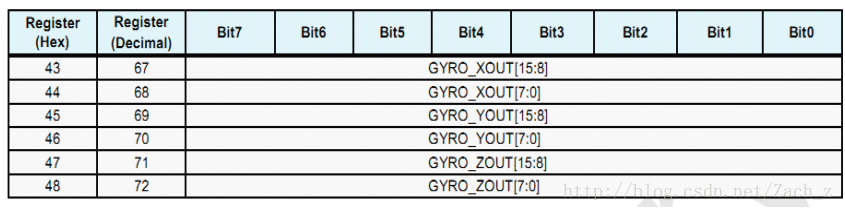

2.8 陀螺仪数据输出寄存器
通过读取这6个寄存器,就可以读到陀螺仪 x/y/z 轴的值,比如 x 轴的数据,可以通过读取
0X43(高 8 位)和 0X44(低 8 位)寄存器得到,其他轴以此类推

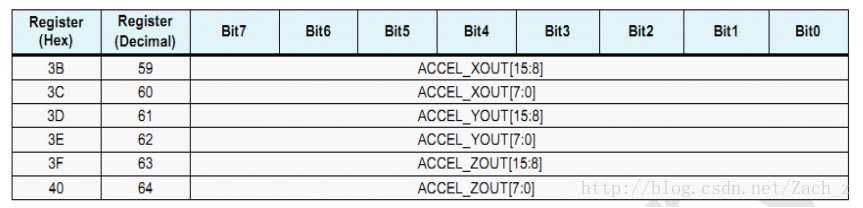

2.9 加速度传感器数据输出寄存器
通过读取这6个寄存器,就可以读到加速度传感器 x/y/z 轴的值,比如读 x 轴的数据,可以通过读取 0X3B(高 8 位)和0X3C(低8位)寄存器得到,其他轴以此类推
2.10 温度传感器数据输出寄存器
温度传感器的值,可以通过读取 0X41(高 8 位)和 0X42(低 8 位)寄存器得到,
温度换算公式为:
Temperature = 36.53 + regval/340
其中, Temperature 为计算得到的温度值,单位为℃, regval 为从 0X41 和 0X42 读到的
温度传感器值
2.11 中断使能寄存器
OT_EN 该位置 1,该位使能运动检测(Motiondetection)产生中断。
FIFO_OFLOW_EN该位置1,该位使能FIFO缓冲区溢出产生中断。
I2C_MST_INT_EN该位置1,该位使能I2C主机所有中断源产生中断。
DATA_RDY_EN 该位置 1,该位使能数据就绪中断( Data Ready interrupt),所有的传感器寄存器写操作完成时都会产生
关闭所有中断则给此寄存器赋值0X00
3. 软件驱动
3.1 通过IIC对MPU6050寄存器进行读写
1 //IIC写一个字节
2 //reg: 寄存器地址
3 //data: 数据
4 //返回值: 0,正常
5 // 其他,错误代码
6 u8 IIC_Write_Byte(u8 reg,u8 data)
7 {
8 IIC_Start();
9 IIC_Send_Byte((MPU_ADDR<<1)|0);//发送器件地址+写命令
10 if(IIC_Wait_Ack()) //等待应答
11 {
12 IIC_Stop();
13 return 1;
14 }
15 IIC_Send_Byte(reg); //写寄存器地址
16 IIC_Wait_Ack(); //等待应答
17 IIC_Send_Byte(data);//发送数据
18 if(IIC_Wait_Ack()) //等待ACK
19 {
20 IIC_Stop();
21 return 1;
22 }
23 IIC_Stop();
24 return 0;
25 }
26
27 //IIC读一个字节
28 //reg:寄存器地址
29 //返回值:读到的数据
30
31 u8 IIC_Read_Byte(u8 reg)
32 {
33 u8 res;
34 IIC_Start();
35 IIC_Send_Byte((MPU_ADDR<<1)|0);//发送器件地址+写命令
36 IIC_Wait_Ack();//等待应答
37 IIC_Send_Byte(reg);//写寄存器地址
38 IIC_Wait_Ack();//等待应答
39 IIC_Start();
40 IIC_Send_Byte((MPU_ADDR<<1)|1);//发送期间地址+读命令
41 IIC_Wait_Ack();//等待应答
42 res=IIC_Read_Byte(0);//读取数据,发送nACK
43 IIC_Stop();//产生一个停止条件
44 return res;
45 }
46
47 //IIC连续写
48 //addr:器件地址
49 //reg: 寄存器地址
50 //len: 写入长度
51 //buf: 数据区
52 //返回值: 0,正常
53 // 其他,错误代码
54 u8 IIC_Write_Len(u8 addr,u8 reg,u8 len,u8 *buf)
55 {
56 u8 i;
57 IIC_Start();
58 IIC_Send_Byte((addr<<1)|0);//发送器件地址+写命令
59 if(IIC_Wait_Ack())//等待应答
60 {
61 IIC_Stop();
62 return 1;
63 }
64 IIC_Send_Byte(reg);//写寄存器地址
65 IIC_Wait_Ack();//等待应答
66 for(i=0;i<len;i++)
67 {
68 IIC_Send_Byte(buf[i]);//发送数据
69 if(IIC_Wait_Ack())//等待ACK
70 {
71 IIC_Stop();
72 return 1;
73 }
74 }
75 IIC_Stop();
76 return 0;
77 }
78 //IIC连续读
79 //addr:器件地址
80 //reg:要读取的寄存器地址
81 //len:要读取得长度
82 //buf:读取到的数据存储区
83 //返回值: 0,正常
84 // 其他,错误代码
85 u8 IIC_Read_Len(u8 addr,u8 reg,u8 len,u8 *buf)
86 {
87 IIC_Start();
88 IIC_Send_Byte((addr<<1)|0);//发送器件地址+写命令
89 if(IIC_Wait_Ack())//等待应答
90 {
91 IIC_Stop();
92 return 1;
93 }
94 IIC_Send_Byte(reg);//写寄存器地址
95 IIC_Wait_Ack();//等待应答
96 IIC_Start();
97 IIC_Send_Byte((addr<<1)|1);//发送器件地址+读命令
98 IIC_Wait_Ack();//等待应答
99 while(len)
100 {
101 if(len==1) *buf=IIC_Read_Byte(0);//读数据,发送nACK
102 else *buf=IIC_Read_Byte(1);//读数据,发送ACK
103 len--;
104 buf++;
105 }
106 IIC_Stop();//产生一个停止条件
107 return 0;
108 }
3.2 MPU6050初始化
1 //初始化MPU6050
2 //返回值: 0,成功
3 // 其他,错误代码
4 u8 MPU_Init(void)
5 {
6 u8 res;
7 IIC_Init();//初始化IIC总线
8 IIC_Write_Byte(MPU_PWR_MGMT1_REG,0X80);//复位MPU6050
9 delay_ms(100);
10 IIC_Write_Byte(MPU_PWR_MGMT1_REG,0X00);//唤醒MPU6050
11 MPU_Set_Gyro_Fsr(3); //陀螺仪传感器,±2000dps
12 MPU_Set_Accel_Fsr(0); //加速度传感器 ±2g
13 MPU_Set_Rate(50); //设置采样率50HZ
14 IIC_Write_Byte(MPU_INT_EN_REG,0X00); //关闭所有中断
15 IIC_Write_Byte(MPU_USER_CTRL_REG,0X00);//I2C主模式关闭
16 IIC_Write_Byte(MPU_FIFO_EN_REG,0X00);//关闭FIFO
17 IIC_Write_Byte(MPU_INTBP_CFG_REG,0X80);//INT引脚低电平有效
18 res=IIC_Read_Byte(MPU_DEVICE_ID_REG);
19 if(res==MPU_ADDR)//器件ID正确
20 {
21 IIC_Write_Byte(MPU_PWR_MGMT1_REG,0X01);//设置CLKSEL,PLL X 轴为参考
22 IIC_Write_Byte(MPU_PWR_MGMT2_REG,0X00);//加速度陀螺仪都工作
23 MPU_Set_Rate(50); //设置采样率为50HZ
24 }else return 1;
25 return 0;
26 }
27
28 //设置MPU6050陀螺仪传感器满量程范围
29 //fsr:0,±250dps;1,±500dps;2,±1000dps;3,±2000dps
30 //返回值:0,设置成功
31 // 其他,设置失败
32 u8 MPU_Set_Gyro_Fsr(u8 fsr)
33 {
34 return IIC_Write_Byte(MPU_GYRO_CFG_REG,fsr<<3);//设置陀螺仪满量程范围
35 }
36
37 //设置MPU6050加速度传感器满量程范围
38 //fsr:0,±2g;1,±4g;2,±8g;3,±16g
39 //返回值:0,设置成功
40 // 其他,设置失败
41 u8 MPU_Set_Accel_Fsr(u8 fsr)
42 {
43 return IIC_Write_Byte(MPU_ACCEL_CFG_REG,fsr<<3);//设置加速度传感器满量程范围
44 }
45
46 //设置MPU6050的数字低通滤波器
47 //lpf:数字低通滤波频率(Hz)
48 //返回值:0,设置成功
49 // 其他,设置失败
50 u8 MPU_Set_LPF(u16 lpf)
51 {
52 u8 data=0;
53 if(lpf>=188) data=1;
54 else if(lpf>=98) data=2;
55 else if(lpf>=42) data=2;
56 else if(lpf>=42) data=3;
57 else if(lpf>=20) data=4;
58 else if(lpf>=10) data=5;
59 else data=6;
60 return IIC_Write_Byte(MPU_CFG_REG,data);//设置数字低通滤波器
61 }
62
63 //设置MPU6050的采样率(假定Fs=1KHz)
64 //rate:4~1000(Hz)
65 //返回值:0,设置成功
66 // 其他,设置失败
67 u8 MPU_Set_Rate(u16 rate)
68 {
69 u8 data;
70 if(rate>1000)rate=1000;
71 if(rate<4)rate=4;
72 data=1000/rate-1;
73 data=IIC_Write_Byte(MPU_SAMPLE_RATE_REG,data); //设置数字低通滤波器
74 return MPU_Set_LPF(rate/2); //自动设置LPF为采样率的一半
75 }
3.3 读取MPU6050相关测得原始数据
1 //得到温度值
2 //返回值:温度值(扩大了100倍)
3 short MPU_Get_Temperature(void)
4 {
5 u8 buf[2];
6 short raw;
7 float temp;
8 IIC_Read_Len(MPU_ADDR,MPU_TEMP_OUTH_REG,2,buf);
9 raw=((u16)buf[0]<<8)|buf[1];
10 temp=36.53+((double)raw)/340;
11 return temp*100;;
12 }
13 //得到陀螺仪值(原始值)
14 //gx,gy,gz:陀螺仪x,y,z轴的原始读数(带符号)
15 //返回值:0,成功
16 // 其他,错误代码
17 u8 MPU_Get_Gyroscope(short *gx,short *gy,short *gz)
18 {
19 u8 buf[6],res;
20 res=IIC_Read_Len(MPU_ADDR,MPU_GYRO_XOUTH_REG,6,buf);
21 if(res==0)
22 {
23 *gx=((u16)buf[0]<<8)|buf[1];
24 *gy=((u16)buf[2]<<8)|buf[3];
25 *gz=((u16)buf[4]<<8)|buf[5];
26 }
27 return res;
28 }
29
30 //得到加速度值(原始值)
31 //ax,ay,az:陀螺仪x,y,z轴的原始读数(带符号)
32 //返回值:0,成功
33 // 其他,错误代码
34 u8 MPU_Get_Accelerometer(short *ax,short *ay,short *az)
35 {
36 u8 buf[6],res;
37 res=IIC_Read_Len(MPU_ADDR,MPU_ACCEL_XOUTH_REG,6,buf);
38 if(res==0)
39 {
40 *ax=((u16)buf[0]<<8)|buf[1];
41 *ay=((u16)buf[2]<<8)|buf[3];
42 *az=((u16)buf[4]<<8)|buf[5];
43 }
44 return res;;
45 }
