前言：

本文记录了使用Google发布的Object detection(July 1st, 2019)接口，完成了对标注目标的检测。参考了很多博文，在此记录配置过程，方便之后的再次调用。

首先贴出完整的代码地址：https://github.com/tensorflow/models

Tensorflow Object Detection API：https://github.com/tensorflow/models/tree/master/research/object_detection

一、环境配置

参考网址：https://github.com/tensorflow/models/blob/master/research/object_detection/g3doc/installation.md

所有的环境都搭建在Anaconda创建的环境下

在windows10和Ubuntu下我都进行了配置，下方的配置会注明操作系统的区别

依赖包安装

在上面参考网址上，已经明确给出了所需要的环境，直接用pip命令下载即可。

Protobuf 安装

下载地址：https://github.com/google/protobuf/releases

win：

• win10系统下载了protoc-3.9.1-win64.zip，解压后将其中的protoc.exe放置C:\Windows位置；

• 通过命令窗口，定位到models/research/目录下，运行如下指令：

  # From /models/research/
  protoc object_detection/protos/*.proto --python_out=.

  此处我出现了No such file or directory的错误

  采用一个个文件名单独输入的方式即可，例如：

  # C:\Users\Zhucc\Desktop\ObjDec\models\research>protoc
  object_detection/protos/anchor_generator.proto --python_out=.

Linux：

• 通过pip安装pip install protobuf,我的版本为3.9.1

• 定位到models/research/目录下，运行如下指令：

  # From /models/research/
  protoc object_detection/protos/*.proto --python_out=.

  一行命令搞定，很舒服

Python环境配置：

win

• 转到添加环境变量

• 可在系统变量/用户变量选项框中新建环境变量

• 变量名：PYTHONPATH

• 变量值：

  • C:\Users\Zhucc\Desktop\ObjDec\models\research

  • C:\Users\Zhucc\Desktop\ObjDec\models\research\slim

Linux

• 转到./models/research目录下，运行如下命令：

  # From /models/research/
  export PYTHONPATH=$PYTHONPATH:`pwd`:`pwd`/slim

COCO API 安装

win：

COCO对于Windows是不支持的，因此需要通过其他的方式安装

• 跳转至：https://github.com/philferriere/cocoapi 将代码下载好

• win+r+cmd运行终端，进入*/cocoapi-master/PythonAPI

• 运行如下命令：

  python setup.py build_ext install

  运行完成后，会发现_mask.c此文件被更新

  我电脑本身就存在Visual Studio2015，未出现任何错误

• 然后将PythonAPI中的pycocotools放到*/models/research目录下即可

参考网址：https://blog.csdn.net/benzhujie1245com/article/details/82686973

Linux：

只需按照官方的要求配置即可：

git clone https://github.com/cocodataset/cocoapi.git
cd cocoapi/PythonAPI
make
cp -r pycocotools <path_to_tensorflow>/models/research/

验证安装环境：

win：

• 进入*/models/research/object_detection下

• 用Jupiter Notebook打开object_detection_tutorial.ipynb

代码解析：略，后续补充

• 运行即可，若出现被框出来的狗/人/风筝呀就说明你已经基本成功的在win10环境下配置了运行环境了

注意：其实官方的代码是不会显示图片的，具体原因见如下网址：

https://blog.csdn.net/benzhujie1245com/article/details/82686973

但是！我改了后显示图片的FIgure会出现未响应的情况

因为只是验证环境，将后两句显示的代码改为：

img = Image.fromarray(image_np, 'RGB')
img.show()

虽然有点傻，但是至少可以显示出图片来

Linux：

官方方法：

python object_detection/builders/model_builder_test.py
# 结果：
# ................
# ----------------------------------------------------------------------
# Ran 16 tests in 0.285s
# OK

采用Jupiter Notebook

• 在服务器上下载Jupiter Notebook：https://blog.csdn.net/wssywh/article/details/79214569

未试过，待补充

二、准备数据

在配置完成ObjectDetection后，在训练模型前，需要对你要识别的物体数据进行处理。

首先说明文件夹目录：

├─Data
│  ├─test
|  |  ├─images
│  │  ├─labels
│ │ ├─test.csv
| | └─test.tfrecord
│ └─train
|    ├─images
│     ├─labels
│     ├─train.csv
|   └─train.tfrecord
| ├─xml2csv.py
| ├─csv2tfrecords.py

数据准备

根据你需要识别的物体，对该物体进行数据的收集。

例如：此次我对人脸进行识别，随意的找了80张图片，作为我此次的训练集(60)和验证集(20)。

为了方便起见，图采集的图像进行重命名，以下为参考代码：

# coding:utf-8
import os
import random
from PIL import Image
​
​
def deleteImages(file_path, file_list):
    """
    删除图片
    """
    for fileName in file_list:
        command = "del " + file_path + "\\" + fileName
        os.system(command)
​
​
def change_image_name(file_path, file_list):
    """
    修改图片名字
    """
    for index, fileName in enumerate(file_list):
        if fileName.find('.jpg') == -1:
            continue
        print(index, fileName)
        newFileName = str('%03d' % index) + ".jpg"
        print(newFileName)
        im = Image.open(file_path + '/' + fileName)
        im.save(file_path + '/' + newFileName)
​
​
def main():
    # file_path = '.\\train\\images'
    file_path = '.\\test\\images'
    file_list = os.listdir(file_path)
    random.shuffle(file_list)
​
    change_image_name(file_path, file_list)
    deleteImages(file_path, file_list)
​
​
if __name__ == '__main__':
    main()

数据标注

在寻找完数据后，需要对数据进行标注，标注采用的工具如下：https://github.com/tzutalin/labelImg，根据你自身的环境，按照工具的说明进行操作即可。

我的环境为Anaconda+Windows，因此操作流程为：

# 1.Open the Anaconda Prompt and go to the labelImg directory
# 2.
conda install pyqt=5  # conda已经带有了，略过
pyrcc5 -o libs/resources.py resources.qrc
python labelImg.py
python labelImg.py [IMAGE_PATH] [PRE-DEFINED CLASS FILE]

labelImage的安装与使用参考链接：https://blog.csdn.net/jesse_mx/article/details/53606897

将标注后生成的xml文件放到相应的train\labels或test\labels文件夹下

不过此过程及其枯燥且耗时

数据转换

数据转换的步骤为：xml->csv->tfrecords

为什么不直接从xml转换为tfrecords文件:-)

• xml->csv代码：

import glob
import pandas as pd
import xml.etree.ElementTree as ET
​
# 需要修改地方：选择训练集train还是测试集test
datasets = 'train'
csv_path = '.\\' + datasets + '\\'
xml_path = '.\\' + datasets + '\\labels\\'
​
​
def xml_to_csv(path):
    """将xml转换成csv格式的数据"""
    xml_list = []
    for xml_file in glob.glob(path + '*.xml'):
        tree = ET.parse(xml_file)
        root = tree.getroot()
        for member in root.findall('object'):
            value = (root.find('filename').text,
                     int(root.find('size')[0].text),
                     int(root.find('size')[1].text),
                     member[0].text,
                     int(member[4][0].text),
                     int(member[4][1].text),
                     int(member[4][2].text),
                     int(member[4][3].text)
                     )
            xml_list.append(value)
    column_name = ['filename', 'width', 'height', 'class', 'xmin', 'ymin', 'xmax', 'ymax']
    xml_df = pd.DataFrame(xml_list, columns=column_name)
    return xml_df
​
​
def main():
    xml_df = xml_to_csv(xml_path)
    xml_df.to_csv(csv_path + datasets + '.csv', index=None)
    print('Successfully converted %s\'s xml to csv.' % datasets)
​
​
if __name__ == '__main__':
    main()

转换完成后格式如下：

filename,width,height,class,xmin,ymin,xmax,ymax 000,500,333,mouth,265,256,370,315 000,500,333,eye,201,119,276,160 000,500,333,eye,363,114,447,158 000,500,333,face,151,7,498,326

• csv->tfrecords代码

import os
import io
import pandas as pd
import tensorflow as tf
​
from PIL import Image
from object_detection.utils import dataset_util
from collections import namedtuple
​
# 此时是训练集还是测试集
datasets = 'train'
flags = tf.app.flags
flags.DEFINE_string('csv_input', './%s/%s.csv' % (datasets, datasets), 'Path to the CSV input')
flags.DEFINE_string('output_path', './%s/%s.tfrecord' % (datasets, datasets), 'Path to output TFRecord')
flags.DEFINE_string('train_or_test', '%s' % datasets, 'train/test datasets')
FLAGS = flags.FLAGS
​
​
# 这里将label修改成自己的类别
def class_text_to_int(row_label):
    if row_label == 'face':
        return 1
    if row_label == 'eye':
        return 2
    if row_label == 'mouth':
        return 3
    else:
        None
​
​
def split(df, group):
    data = namedtuple('data', ['filename', 'object'])
    gb = df.groupby(group)
    return [data(filename, gb.get_group(x)) for filename, x in zip(gb.groups.keys(), gb.groups)]
​
​
def create_tf_example(group, path):
    # 根据之前修改图像名字时给图像的命令来修改
    with tf.gfile.GFile(os.path.join(path, '%03d.jpg' % group.filename), 'rb') as fid:
        encoded_jpg = fid.read()
    encoded_jpg_io = io.BytesIO(encoded_jpg)
    image = Image.open(encoded_jpg_io)
    width, height = image.size
​
    # 根据之前修改图像名字时给图像的命令来修改
    filename = ('%03d.jpg' % group.filename).encode('utf8')
    image_format = b'jpg'
    xmins = []
    xmaxs = []
    ymins = []
    ymaxs = []
    classes_text = []
    classes = []
​
    for index, row in group.object.iterrows():
        xmins.append(row['xmin'] / width)
        xmaxs.append(row['xmax'] / width)
        ymins.append(row['ymin'] / height)
        ymaxs.append(row['ymax'] / height)
        classes_text.append(row['class'].encode('utf8'))
        classes.append(class_text_to_int(row['class']))
​
    # 转换为tfrecords需要的格式
    tf_example = tf.train.Example(features=tf.train.Features(feature={
        'image/height': dataset_util.int64_feature(height),
        'image/width': dataset_util.int64_feature(width),
        'image/filename': dataset_util.bytes_feature(filename),
        'image/source_id': dataset_util.bytes_feature(filename),
        'image/encoded': dataset_util.bytes_feature(encoded_jpg),
        'image/format': dataset_util.bytes_feature(image_format),
        'image/object/bbox/xmin': dataset_util.float_list_feature(xmins),
        'image/object/bbox/xmax': dataset_util.float_list_feature(xmaxs),
        'image/object/bbox/ymin': dataset_util.float_list_feature(ymins),
        'image/object/bbox/ymax': dataset_util.float_list_feature(ymaxs),
        'image/object/class/text': dataset_util.bytes_list_feature(classes_text),
        'image/object/class/label': dataset_util.int64_list_feature(classes),
    }))
    return tf_example
​
​
def main(_):
    writer = tf.python_io.TFRecordWriter(FLAGS.output_path)
    path = os.path.join(os.getcwd() + '\\' + FLAGS.train_or_test, 'images')
    examples = pd.read_csv(FLAGS.csv_input)
    grouped = split(examples, 'filename')
    for group in grouped:
        tf_example = create_tf_example(group, path)
        writer.write(tf_example.SerializeToString())
​
    writer.close()
    print('Successfully created the TFRecords: {}'.format(FLAGS.output_path))
​
​
if __name__ == '__main__':
    tf.app.run()



三、训练模型

在完成上述两部后，你可以开始真正的训练你想要的模型了。

由于这种训练太消耗电脑资源，因此将此过程放置服务器上进行

出于方便，我在object_detection目录下新建了training文件夹，将所有自己添加的文件全部都放置改文件夹下，其目录结构为：

├─data
├─model
│  └─ssd_mobilenet_v1_coco_2018_01_28
│      └─saved_model
│         └─variables
├─output_model
│ └─saved_model
│     └─variables
└─test_image

模型下载

模型动物园：https://github.com/tensorflow/models/blob/master/research/object_detection/g3doc/detection_model_zoo.md

在此处提供了各种各样的可用于目标检测的模型供你下载，先选个最简单的ssd_mobilenet_v1_coco下载试试看效果；

解压后的目录结构如下：

|─ssd_mobilenet_v1_coco_2018_01_28
    │  checkpoint
    │  frozen_inference_graph.pb
    │  model.ckpt.data-00000-of-00001
   │ model.ckpt.index
   │ model.ckpt.meta
   │ pipeline.config
   │
   └─saved_model
       │ saved_model.pb
       │
       └─variables

模型配置文件修改

• 在data目录下添加文件face_detection.pbtxt，其中的内容为：

  item {
    name: "face"
    id: 1
  }
  item {
    name: "eye"
    id: 2
  }
  item {
    name: "mouth"
    id: 3
  }

  这里面的id号和之前在csv中给定的id号需保持一致

• 将模型解压文件夹中的pipeline.config，复制到training目录下

• 进行如下修改：

  • 将文件中的所有PATH_TO_BE_CONFIGURED修改成为自己的对应的文件夹路径

  # 我修改如下：
  fine_tune_checkpoint: "training/model/ssd_mobilenet_v1_coco_2018_01_28/model.ckpt"
  label_map_path: "training/data/face_detection.pbtxt"
  input_path: "training/data/train.tfrecord"
  label_map_path: "training/data/face_detection.pbtxt"
  input_path: "training/data/test.tfrecord"

  出于引用配置文件的model_main.py在object_detection目录下，因此要加上training/

• 将num_classes，改为你要识别的类别数，此处为3

• 将eval_config下的num_examples修改成你测试集的图片量，此处为20

至此，配置文件已经修改完成。

模型的训练

之前所有的铺垫都是为了此次模型的训练，也终于要开始对模型进行训练了。

• 通过命令nvidia-smi查看可利用的空闲的GPU资源；

• 通过命令conda activate tensorflow1.12激活之前配置的环境；

• 进入models/research/object_detection文件夹中，为了方便起见，新建train_cmd.sh；

• 用vim编辑train_cmd.sh，输入：

  # train
  #! /bin/bash
  CUDA_VISIBLE_DEVICES=1 \                # 指定gpu资源
  python model_main.py \                  # 需要运行的文件
          --model_dir=training/model \    # 训练中生成的模型保存的地方
          --pipeline_config_path=training/pipeline.config \   # 配置文件地址
          --num_train_steps=50000         # 训练的步数

• 控制终端中输入bash train_cmd.sh，即开始进行训练

  • 若出现无法找到object_detection模块的问题，则回到research目录下，运行如下语句：

  export PYTHONPATH=$PYTHONPATH:`pwd`:`pwd`/slim

查看训练情况

改文件训练时，并不会输出loss与accuracy的情况，因此需要通过tensorboard进行查看。

在服务器使用tensorboard的方法：https://blog.csdn.net/sinat_35512245/article/details/82960937

进行上述配置后，进入object_detection文件中，输入命令：

tensorboard --logdir=./training/model --port=6006

之后在本地的浏览器中输入：localhost：12345即可查看远程的tensorboard

tensorboard查看情况

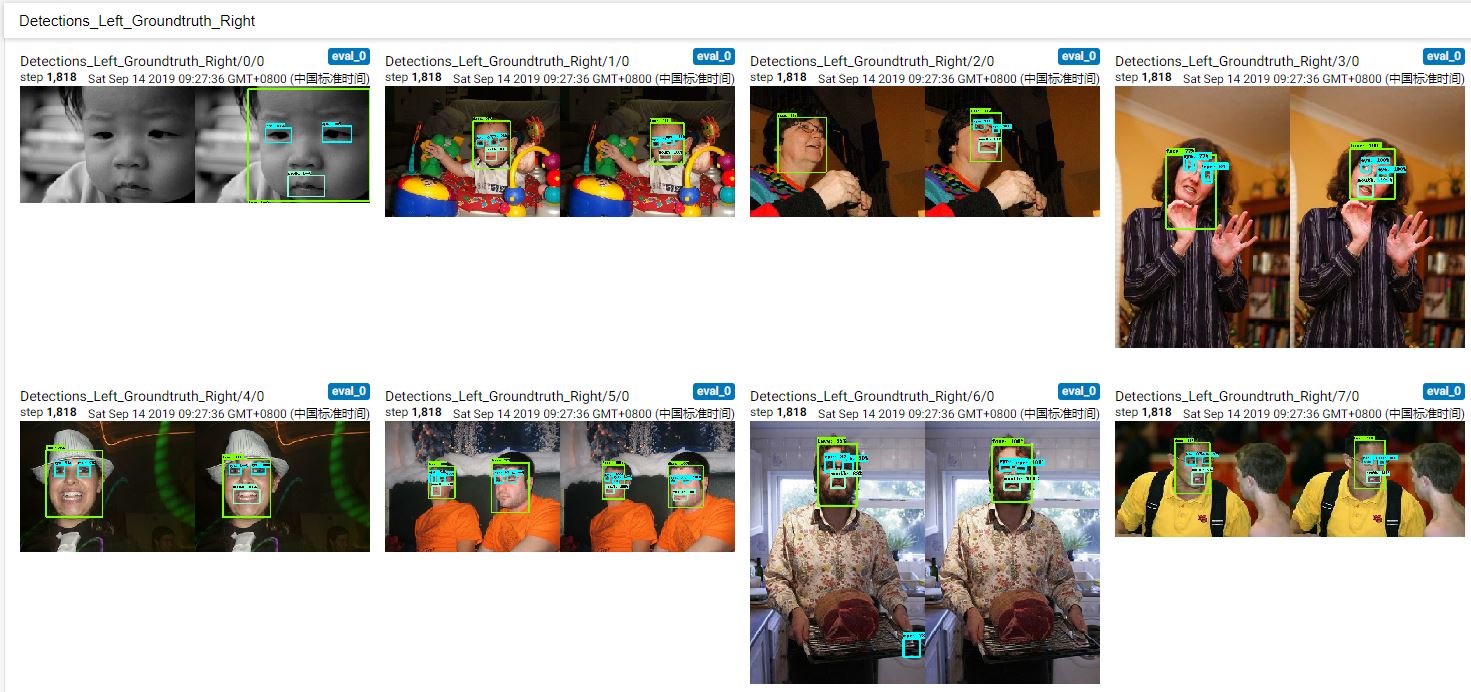

• IMAGES：在这里你可以查看你之前转换的数据是否正确，例如此时我的数据如下：







• GRAPHS:图结构就定义在此处，有毅力有兴趣者可以仔细看看数据时如何处理的，模型是如何架构的，方便后期的调参；

• SCALARS：此处为训练时的各种参数，例如loss值，learning_rate等参数，以下是经过50000次训练后的结果图：

模型的导出

在完成训练后，我们需要将训练生成的模型进行导出操作，将模型导出成为.pd的格式，操作流程如下：

• 在object_detection目录下新建create_pd.sh;

• 将其中内容修改为：

# use export_inference_graph.py to create .pd file
#! /bin/bash
CUDA_VISIBLE_DEVICES=1 \
python export_inference_graph.py \
        --input_type=image_tensor \
        --pipeline_config_path=./training/pipeline.config \
        --trained_checkpoint_prefix=training/model/model.ckpt-50000 \
        --output_directory=./training/output_model

测试效果在win环境下进行，因此将生成的模型文件再导入到windows下

四、训练结果测试

测试环境为本人的win10系统，在object_detection目录下新建了model_test.py文件，代码内容如下：

import os
import cv2
import sys
import numpy as np
from PIL import Image
import tensorflow as tf
​
# This is needed since the notebook is stored in the object_detection folder.
sys.path.append("..")
from object_detection.utils import ops as utils_ops
from object_detection.utils import label_map_util
from object_detection.utils import visualization_utils as vis_util
​
​
# -----------------------------摄像头类定义----------------------------- #
class Camera(object):
    def __init__(self, channel):
        self.capture = cv2.VideoCapture(channel)
​
        self.fps = int(self.capture.get(cv2.CAP_PROP_FPS))
        self.video_height = int(self.capture.get(cv2.CAP_PROP_FRAME_HEIGHT))
        self.video_width = int(self.capture.get(cv2.CAP_PROP_FRAME_WIDTH))
​
        self.capture.set(cv2.CAP_PROP_FRAME_WIDTH, self.video_width)
        self.capture.set(cv2.CAP_PROP_FRAME_HEIGHT, self.video_height)
        self.capture.set(cv2.CAP_PROP_FPS, self.fps)
​
    def get_image(self):
        """
        获取图像
        """
        if self.capture.isOpened():
            ret, frame = self.capture.read()
            if ret is True:
                print('get picture success')
                return frame
            else:
                print('get picture failed')
                return None
​
    def release_camera(self):
        """
        释放摄像机资源
        """
        self.capture.release()
        cv2.destroyAllWindows()
​
# ------------------------------识别类定义----------------------------- #
class SSD_Model(object):
    def __init__(self, PATH_TO_FROZEN_GRAPH, PATH_TO_LABELS):
        self.PATH_TO_FROZEN_GRAPH = PATH_TO_FROZEN_GRAPH
        # 添加需要识别的标签
        PATH_TO_LABELS = PATH_TO_LABELS
        self.category_index = label_map_util.create_category_index_from_labelmap(PATH_TO_LABELS, use_display_name=True)
        self.detection_graph = self.load_model()
​
    def load_model(self):
        # 载入模型文件
        detection_graph = tf.Graph()
        with detection_graph.as_default():
            od_graph_def = tf.GraphDef()
            with tf.gfile.GFile(self.PATH_TO_FROZEN_GRAPH, 'rb') as fid:
                serialized_graph = fid.read()
                od_graph_def.ParseFromString(serialized_graph)
                tf.import_graph_def(od_graph_def, name='')
        return detection_graph
​
    def run_inference_for_single_image(self, image):
        '''
        对单幅图像进行推断
        '''
        graph = self.detection_graph
        with graph.as_default():
            with tf.Session() as sess:
                # Get handles to input and output tensors
                ops = tf.get_default_graph().get_operations()
                all_tensor_names = {output.name for op in ops for output in op.outputs}
                tensor_dict = {}
                for key in [
                    'num_detections', 'detection_boxes', 'detection_scores',
                    'detection_classes', 'detection_masks']:
                    tensor_name = key + ':0'
                    if tensor_name in all_tensor_names:
                        tensor_dict[key] = tf.get_default_graph().get_tensor_by_name(
                            tensor_name)
                if 'detection_masks' in tensor_dict:
                    # The following processing is only for single image
                    detection_boxes = tf.squeeze(tensor_dict['detection_boxes'], [0])
                    detection_masks = tf.squeeze(tensor_dict['detection_masks'], [0])
                    # Reframe is required to translate mask from box coordinates to image coordinates and fit the image size.
                    real_num_detection = tf.cast(tensor_dict['num_detections'][0], tf.int32)
                    detection_boxes = tf.slice(detection_boxes, [0, 0], [real_num_detection, -1])
                    detection_masks = tf.slice(detection_masks, [0, 0, 0], [real_num_detection, -1, -1])
                    detection_masks_reframed = utils_ops.reframe_box_masks_to_image_masks(
                        detection_masks, detection_boxes, image.shape[1], image.shape[2])
                    detection_masks_reframed = tf.cast(
                        tf.greater(detection_masks_reframed, 0.5), tf.uint8)
                    # Follow the convention by adding back the batch dimension
                    tensor_dict['detection_masks'] = tf.expand_dims(
                        detection_masks_reframed, 0)
                image_tensor = tf.get_default_graph().get_tensor_by_name('image_tensor:0')
​
                # Run inference
                output_dict = sess.run(tensor_dict,
                                       feed_dict={image_tensor: image})
​
                # all outputs are float32 numpy arrays, so convert types as appropriate
                output_dict['num_detections'] = int(output_dict['num_detections'][0])
                output_dict['detection_classes'] = output_dict[
                    'detection_classes'][0].astype(np.int64)
                output_dict['detection_boxes'] = output_dict['detection_boxes'][0]
                output_dict['detection_scores'] = output_dict['detection_scores'][0]
                if 'detection_masks' in output_dict:
                    output_dict['detection_masks'] = output_dict['detection_masks'][0]
        return output_dict
​
​
def main():
    # 开启摄像头
    camera = Camera(0)
    # 输入模型
    recognize = SSD_Model('./training/output_model/frozen_inference_graph.pb',
                          './training/data/face_detection.pbtxt')
​
    while camera.capture.isOpened():
    # if True:
        image = camera.get_image()
        # image = cv2.imread('./training/test_image/007.jpg')
        # the array based representation of the image will be used later in order to prepare the
        # result image with boxes and labels on it.
        image_np = np.array(image)
        # Expand dimensions since the model expects images to have shape: [1, None, None, 3]
        image_np_expanded = np.expand_dims(image_np, axis=0)
        # Actual detection.
        output_dict = recognize.run_inference_for_single_image(image_np_expanded)
        # Visualization of the results of a detection.
        vis_util.visualize_boxes_and_labels_on_image_array(
            image_np,
            output_dict['detection_boxes'],
            output_dict['detection_classes'],
            output_dict['detection_scores'],
            recognize.category_index,
            instance_masks=output_dict.get('detection_masks'),
            use_normalized_coordinates=True,
            line_thickness=2)
​
        cv2.imshow('image', image_np)
        cv2.waitKey(20)
​
​
if __name__ == "__main__":
    main()
​

测试结果效果如下，上一张本人的帅照:-)

可见，训练出来的结果是有效果的:-)

五、总结

• 首先感谢Google，封装了那么健全的库，能大大缩减开发的时间，提高开发的效率；

• 本次训练采用了应该是最为基础的模型，后续会尝试更多的模型，比较不同模型之间的效果；

• 对于训练的参数为做修改，例如学习率、优化方式等，后续会继续努力理解代码，进行修改来达到更好的效果；

参考：

https://blog.csdn.net/dy_guox/article/details/79111949

https://blog.csdn.net/Orienfish/article/details/81199911

https://blog.csdn.net/exploer_try/article/details/81434985

还有些配置之类的参考链接在文中已经指出了，因此并未在此列出

来源：oschina

链接：https://my.oschina.net/u/4389301/blog/3380637
