概述
DEM属于一种连续表面的栅格制图表达，通常参考真实的地球表面，此类数据的精度主要取决于分辨率（采样点之间的距离）。
之前有零散的给大家介绍过生成等高线、生成山体阴影、坡度分析、坡向分析等知识，这里借此机会给大家出一个DEM基础功能的合集，希望能对大家有所帮助。
数据来源
本教程中所使用的数据是从微图中下载的DEM数据，除了DEM数据，常见的GIS数据都可以从微图中进行下载。

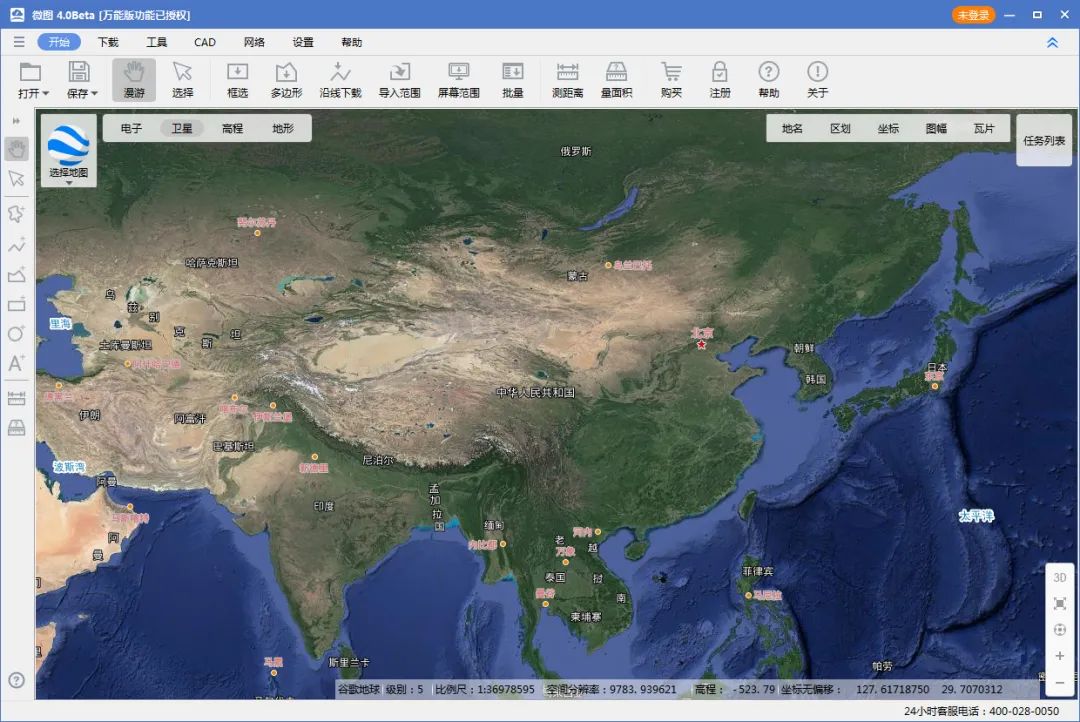

微图
（关注微信公众号“水经注GIS”，并回复“微图”获取微图软件安装包）
生成等高线
在ArcToolbox中点击“3D Analyst工具\栅格表面\等值线”，调用等值线工具。

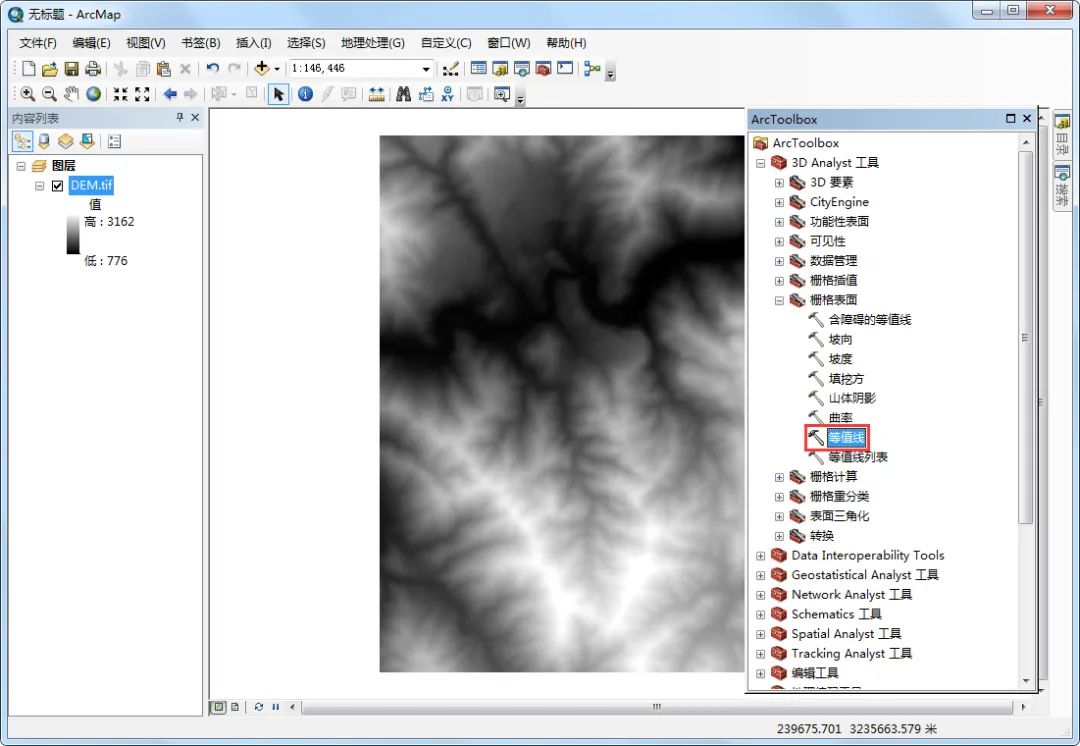

调用等值线工具

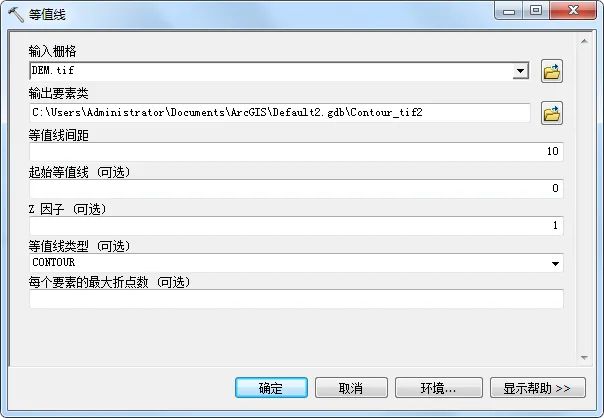

在显示的等值线对话框内，输入栅格为下载的DEM数据，设置等值线间距为10m，如下图所示。
等值线设置
点击确定之后完成等高线的生成，如下图所示。

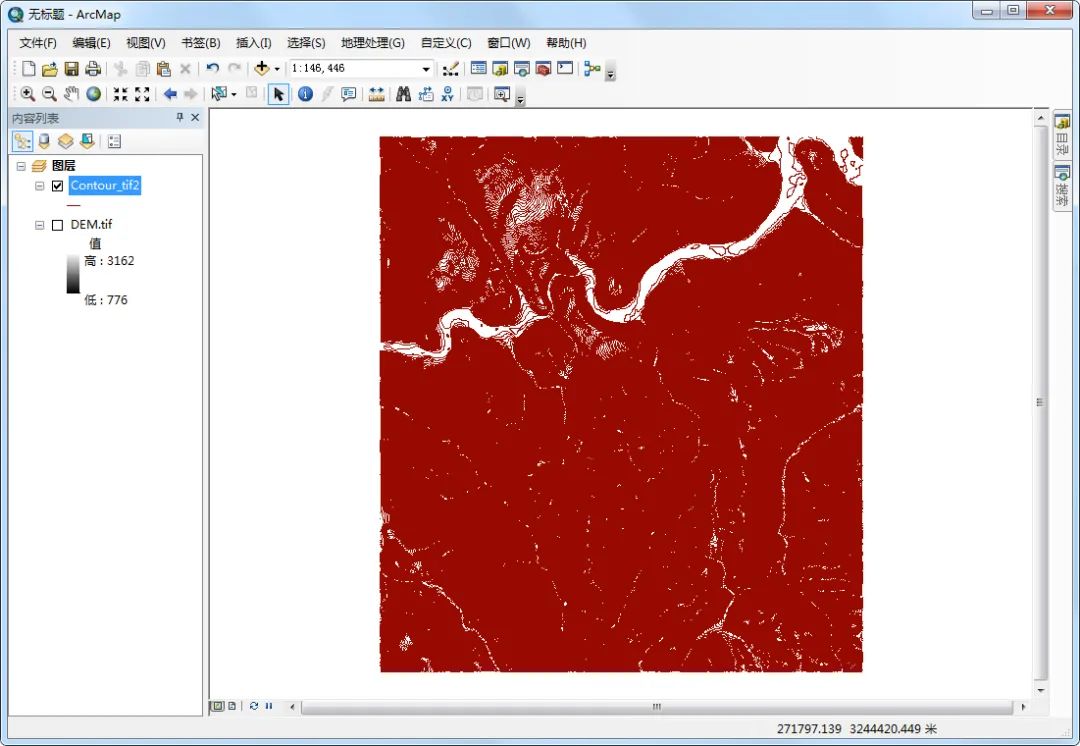

生成的等高线
生成山体阴影

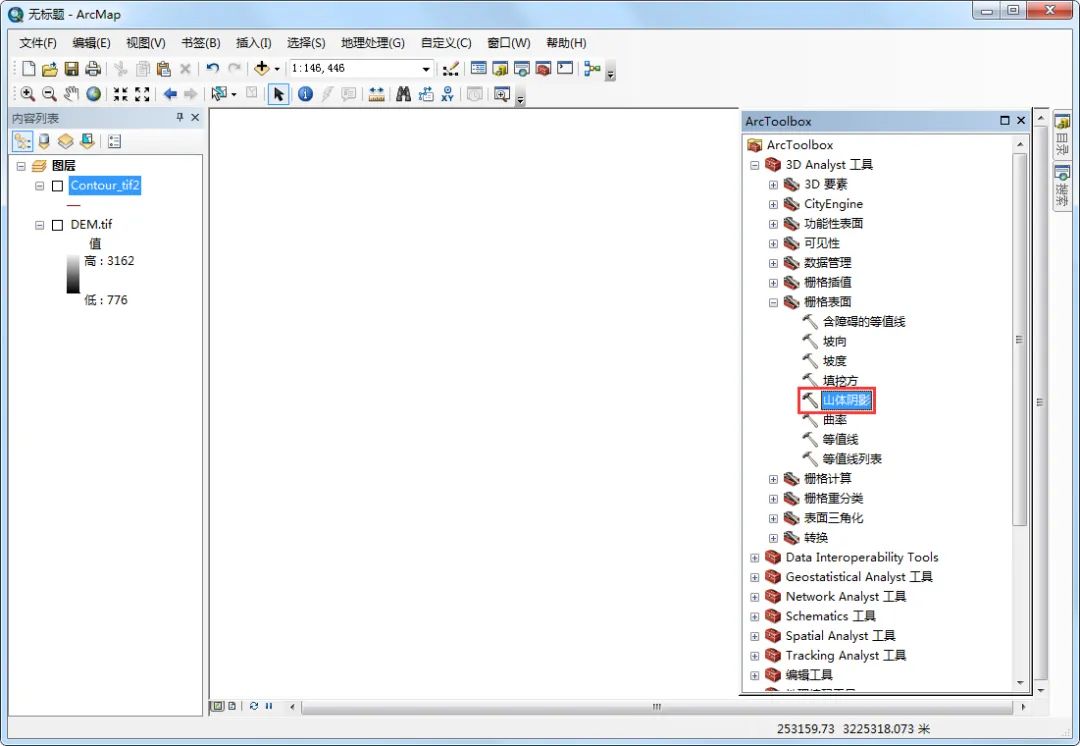

在ArcToolbox中点击“3D Analyst工具\栅格表面\山体阴影”，调用山体阴影工具。
调用山体阴影工具

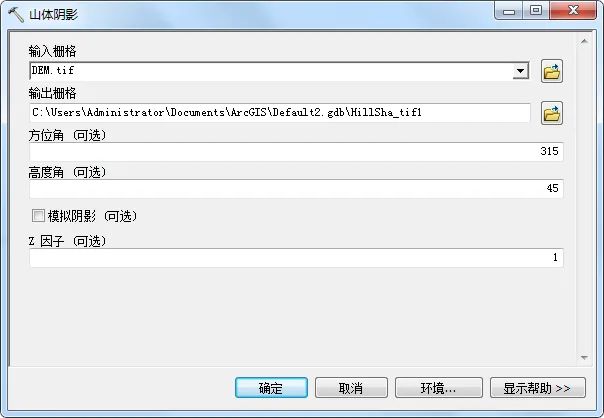

在显示的山体阴影对话框内，输入栅格为下载的DEM数据，设置好方位角和高度角，如下图所示。
山体阴影设置

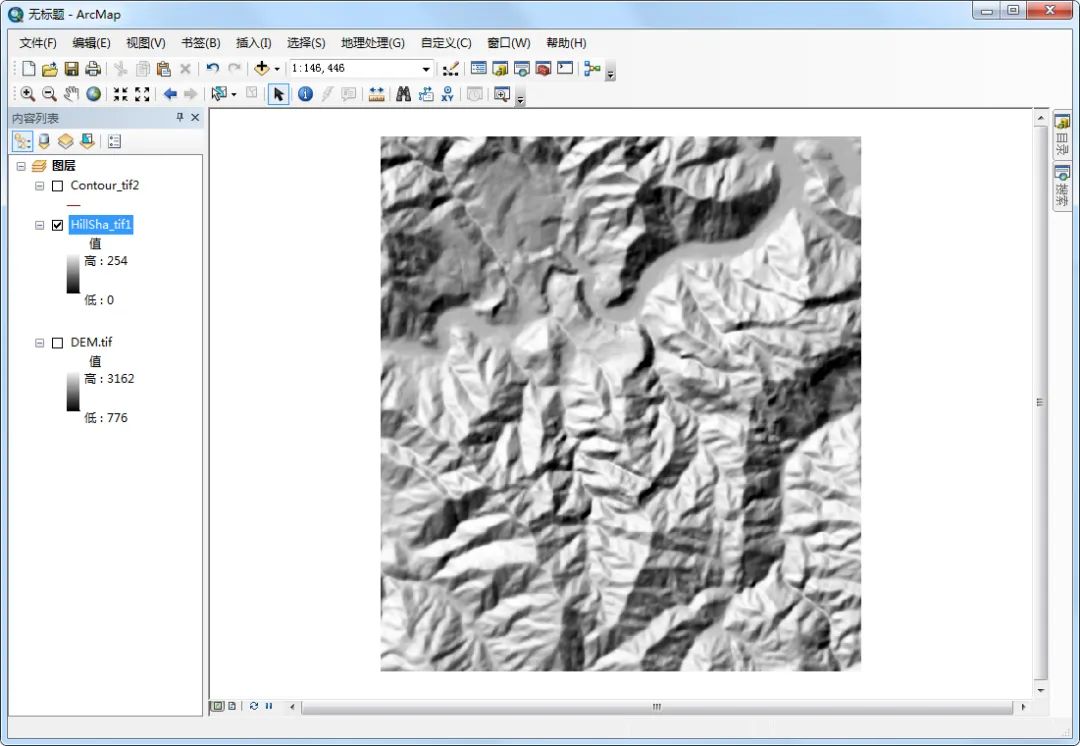

点击确定之后可以得到山体阴影栅格，如下图所示。
山体阴影效果
生成剖面图
在菜单空白处点击右键，勾选上3D Analyst，打开3D Analyst工具条。

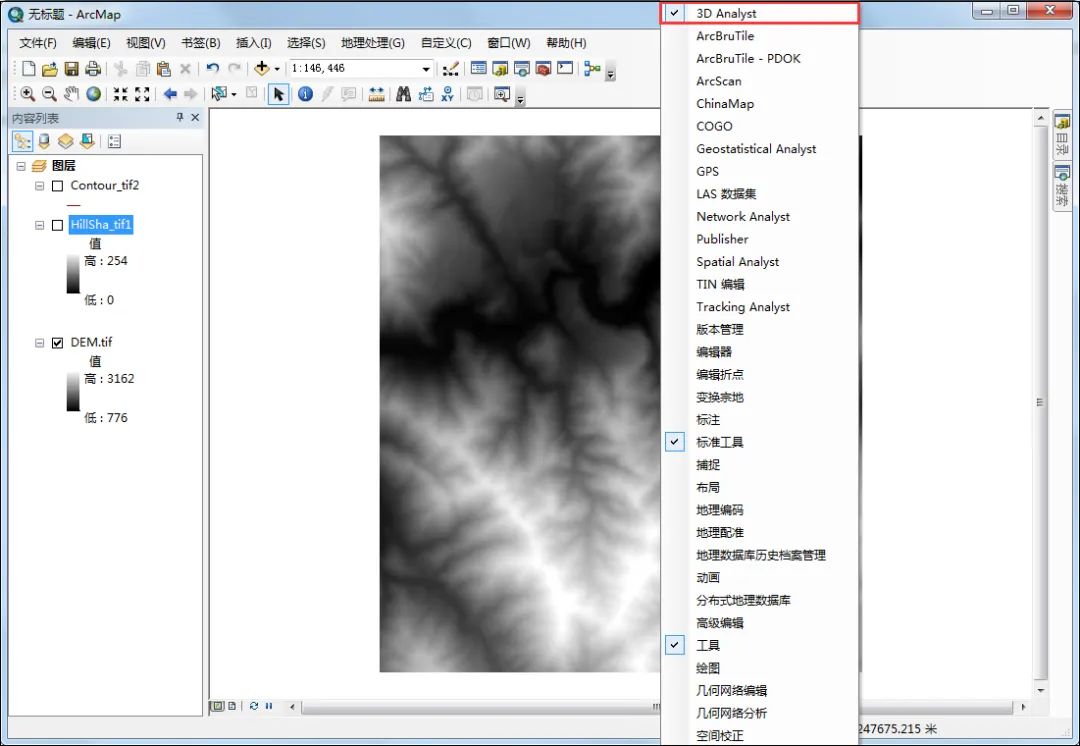

勾选上3D Analyst
在3D Analyst工具条上点击插入线按钮，如下图所示。

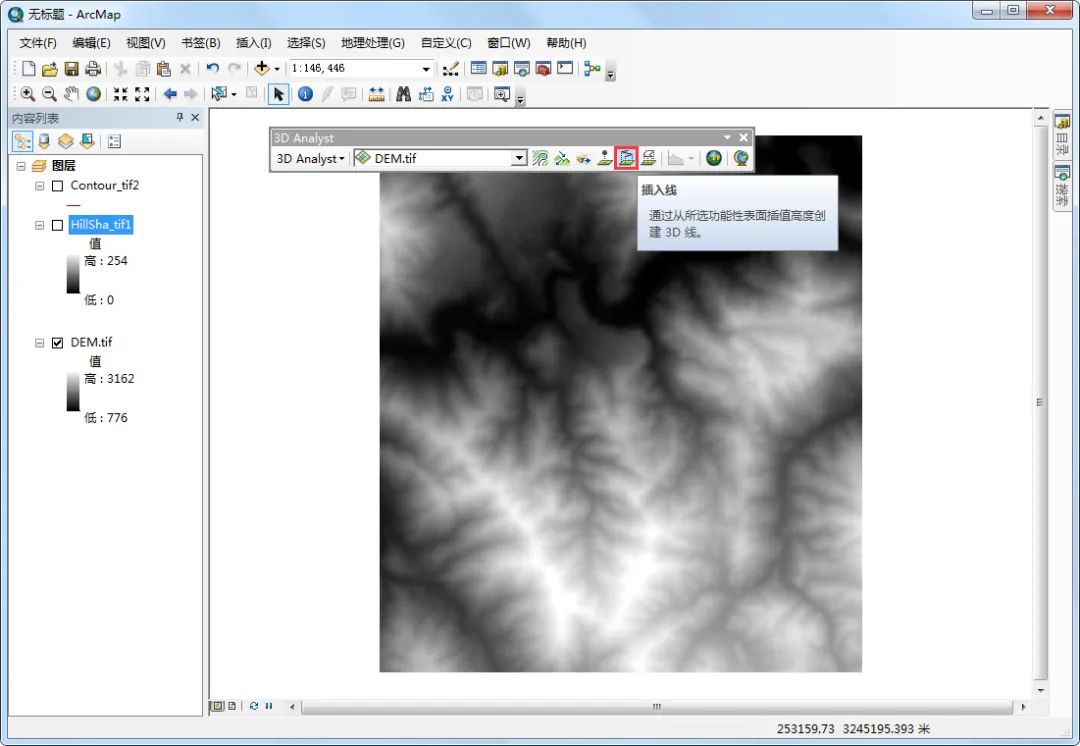

点击插入线按钮

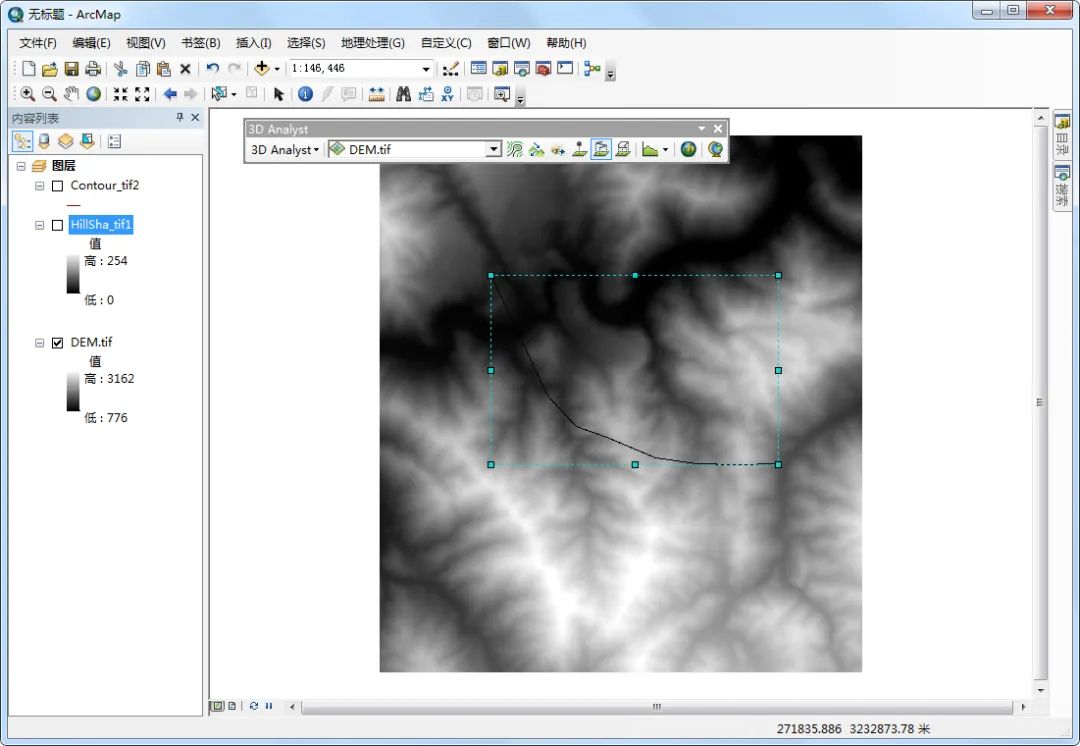

在DEM上绘制需要生成剖面图的路径，如下图所示。
绘制路径

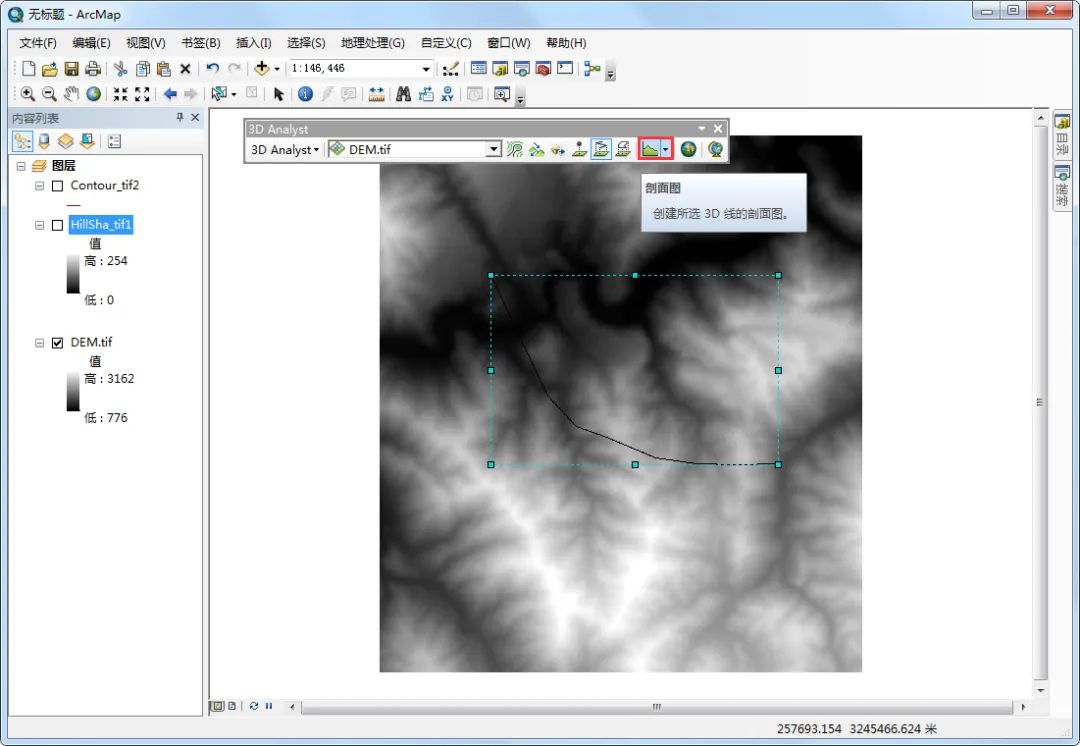

绘制完成后在3D Analyst工具条上点击剖面图按钮，如下图所示。
点击剖面图按钮
点击之后可以看到生成的剖面图，如下图所示。

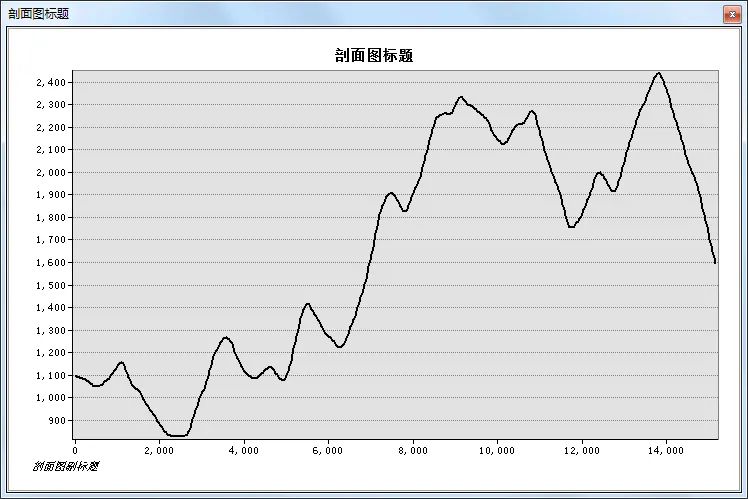

生成的剖面图
生成坡度图

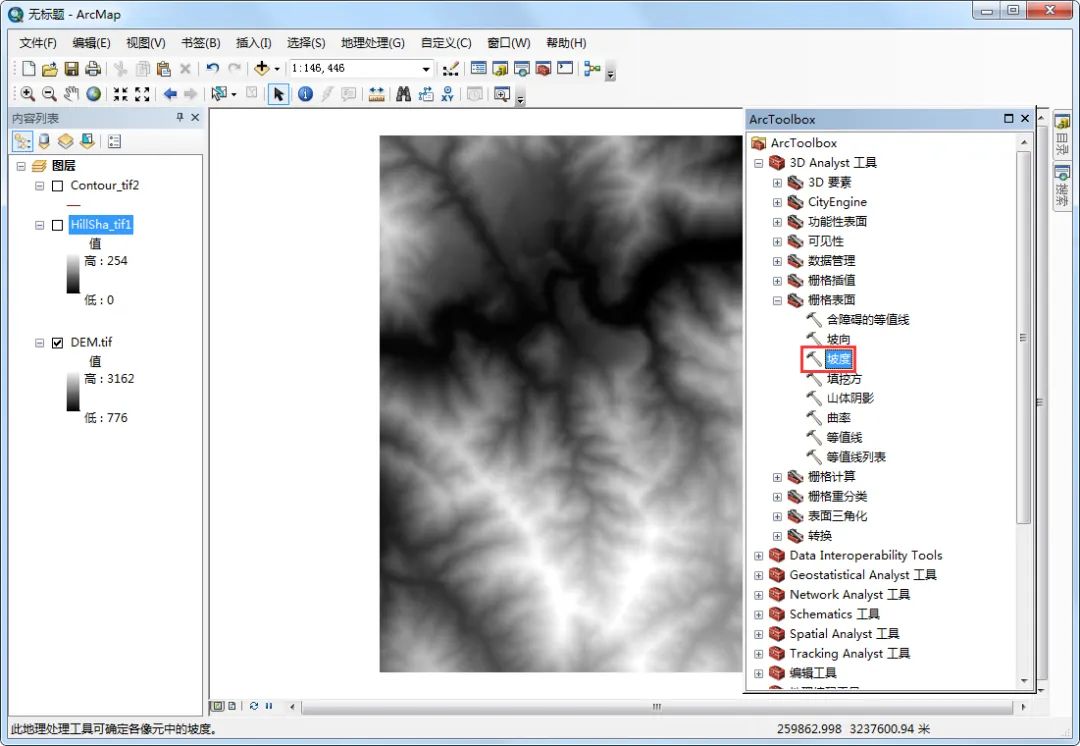

在ArcToolbox中点击“3D Analyst工具\栅格表面\坡度”，调用坡度工具。
调用坡度工具

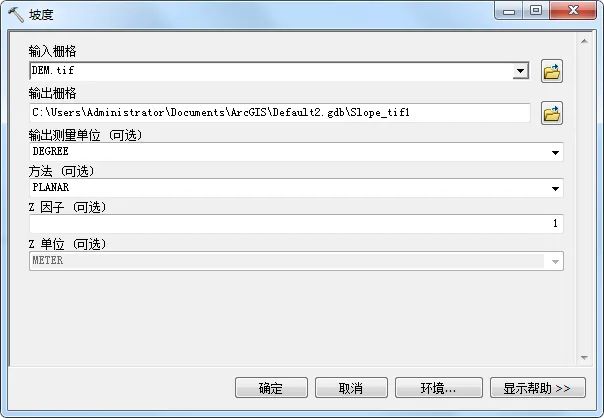

在显示的坡度对话框内，输入栅格为下载的DEM数据，设置好输出测量单位和方法，如下图所示。
坡度设置
点击确定之后可以得到坡度图，如下图所示。
坡度图
生成坡向图
在ArcToolbox中点击“3D Analyst工具\栅格表面\坡向”，调用坡向工具。
调用坡向工具

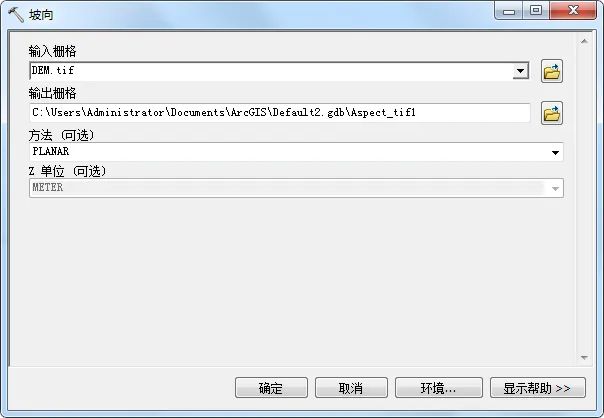

在显示的坡向对话框内，输入栅格为下载的DEM数据，设置好方法，如下图所示。
坡向设置
点击确定之后可以得到坡向图，如下图所示。

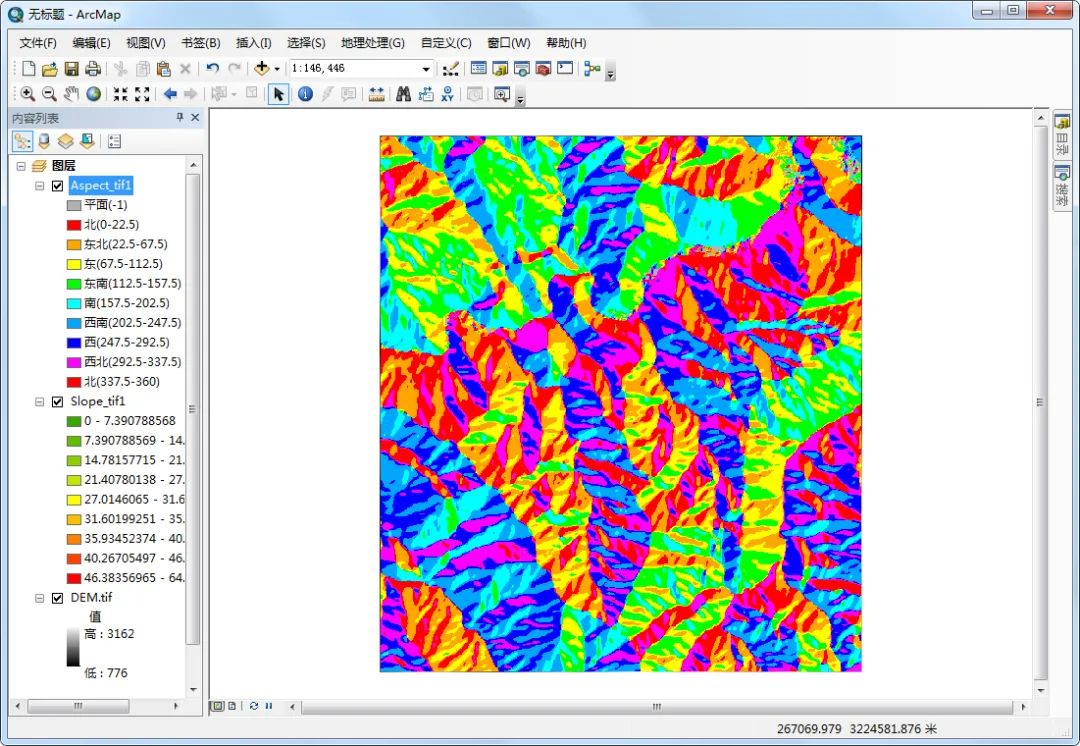

坡向图
生成坡面曲率图

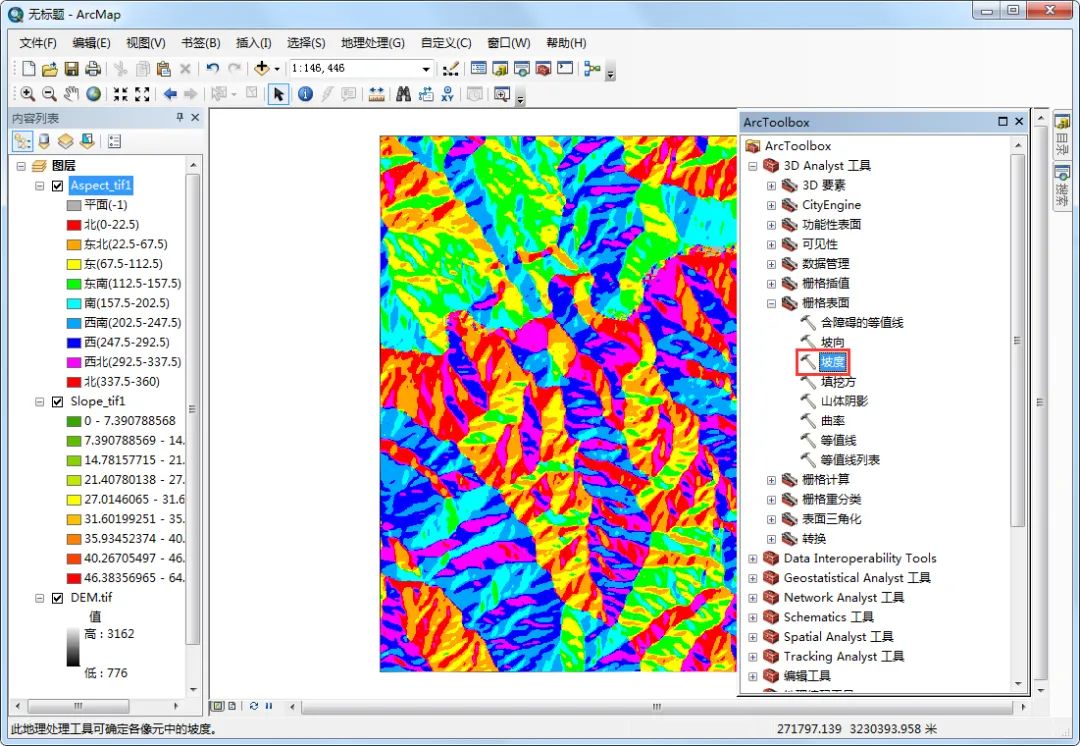

在ArcToolbox中点击“3D Analyst工具\栅格表面\坡度”，调用坡度工具。
调用坡度工具
在显示的坡度对话框内，输入栅格为坡度栅格，设置输出测量单位和方法，如下图所示。

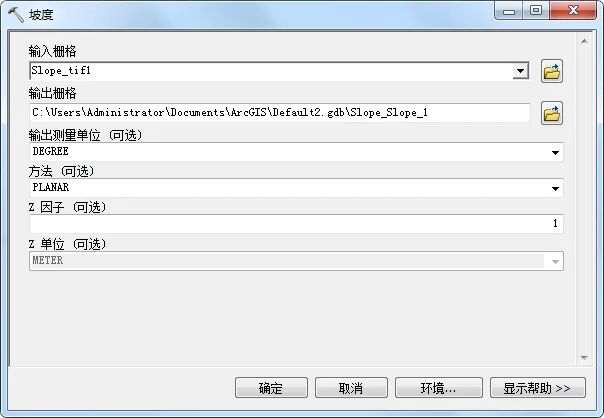

坡度设置

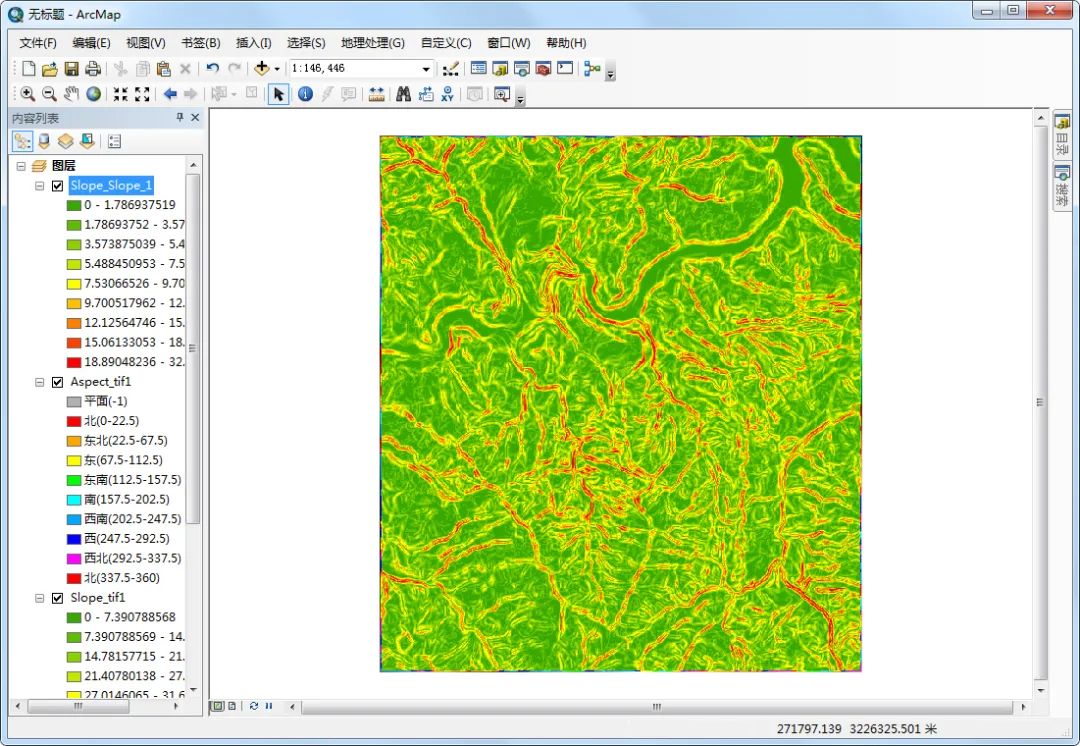

点击确定之后可以得到坡面曲率图，如下图所示。
坡面曲率图
生成三角网（TIN）
在ArcToolbox中点击“3D Analyst工具\数据管理\TIN\创建TIN”，调用创建TIN工具。

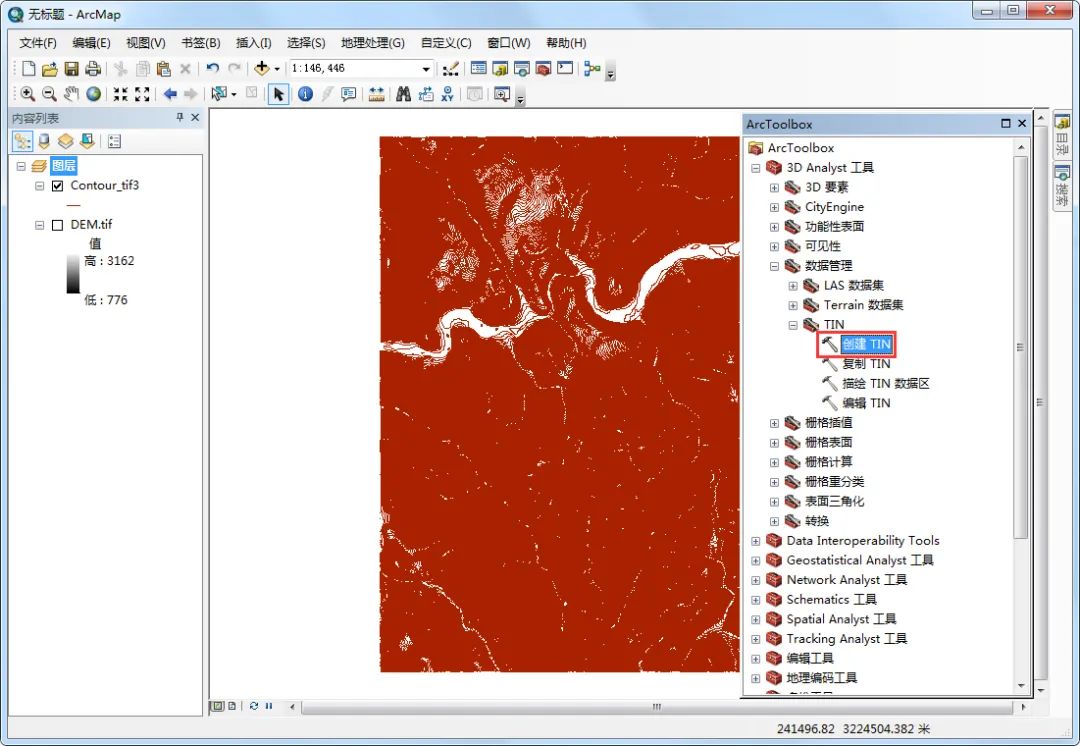

调用创建TIN工具

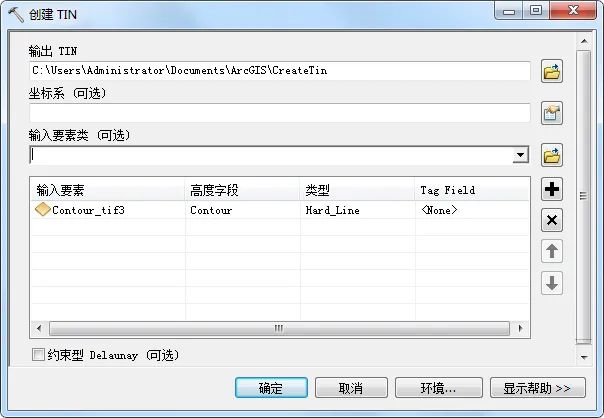

在显示的创建TIN对话框内，设置输出TIN的位置和输入要素，如下图所示。
创建TIN设置
点击确定之后可以看到生成的TIN文件，如下图所示。
生成的TIN文件
生成DEM数据

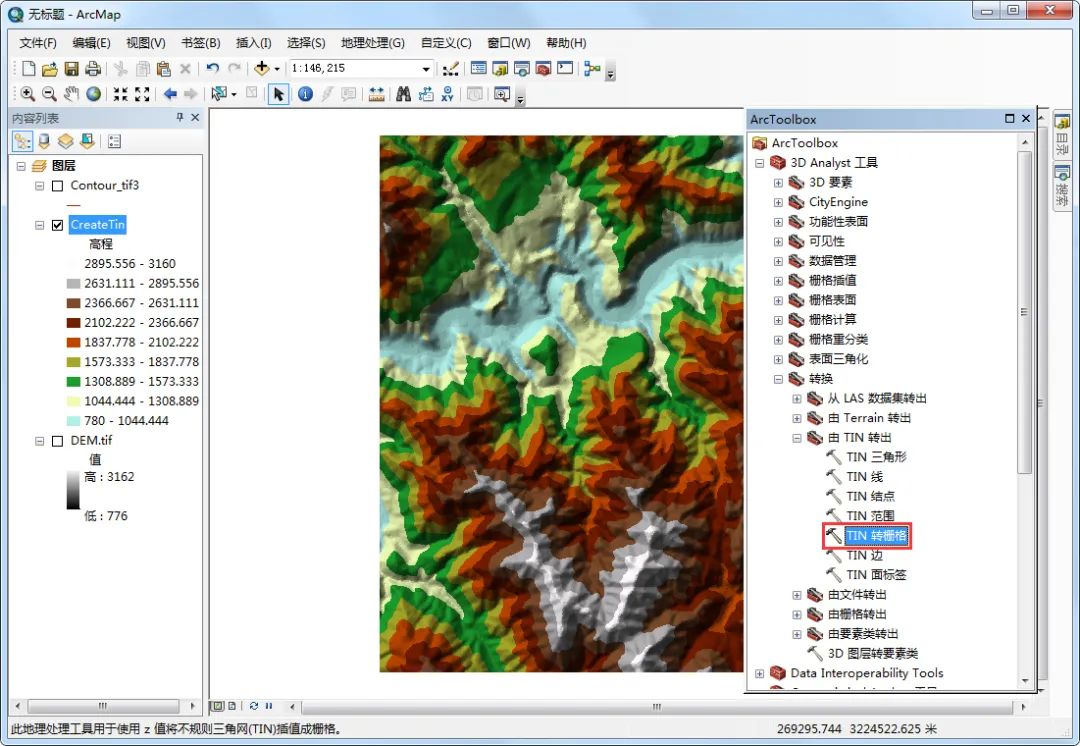

在ArcToolbox中点击“3D Analyst工具\转换\由TIN转出\TIN转栅格”，调用TIN转栅格工具。
调用TIN转栅格工具

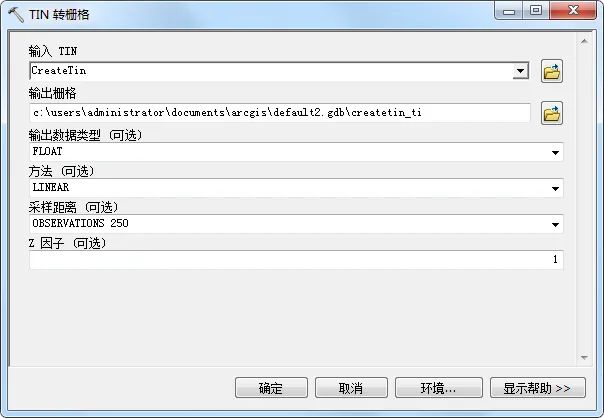

在显示的TIN转栅格对话框内，输入TIN为待转换的TIN文件，设置相关的参数，如下图所示。
TIN转栅格设置

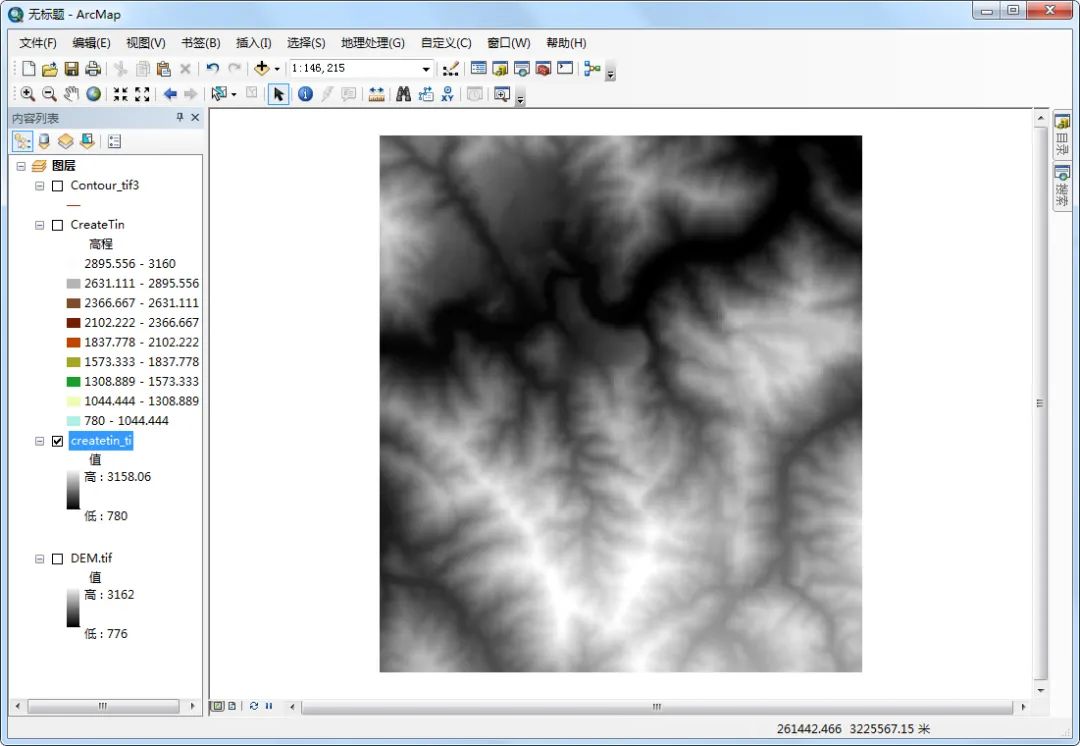

点击确定之后完成TIN转DEM栅格，如下图所示。
转换的栅格
结语
以上就是ArcGIS中DEM相关基础功能的详细说明，主要包括了数据来源、生成等高线、生成山体阴影、生成剖面图、生成坡度图、生成坡向图、生成坡面曲率图、生成三角网（TIN）和生成DEM数据等功能。
最后，如果您在工作中遇到与GIS相关的任何难题，请通过关注公众号“水经注GIS”并在后台留言告诉我们，我们将针对比较有典型性和代表性的问题提供解决方案，从而将我们“为您提供丰富的地图数据与专业的GIS服务”之宗旨落到实处！
