API：Application Programming Interface，应用程序编程接口
GDI：Graphic Device Interface 图形设备接口，它也是API的一种，是一组专门负责窗口显示和图形绘制的编程接口。
DC：Device Context 一般称为设备上下文、设备环境或设备描述表。
HDC：Handle of DC 设备环境句柄 HWND：窗口句柄

DC好比画布，GDI对象好比画具，画家使用不同的画具（画笔、画刷、颜料等）在画布上画出绚丽多彩的画。PS:我就是画家了..

GDI对象包括六种类型，全是CGdiObject的派生类
① CPen （画笔）
② CBrush（画刷）
③ CFont（字体）
④ CBitmap（位图）
⑤ CRgn（区域）
⑥ CPalette（调色板）

https://www.cnblogs.com/weiqubo/archive/2009/12/24/1930029.html

CRgn类（区域）

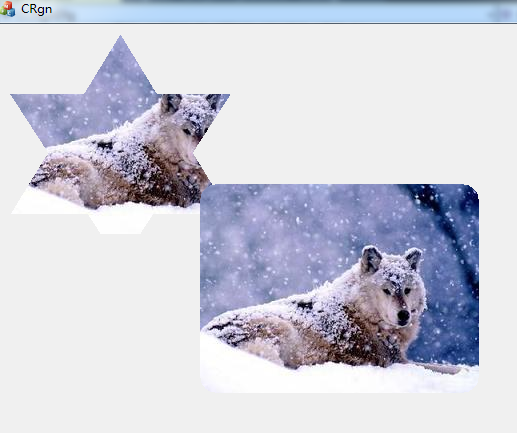

新建对话框类，修改OnPaint（），

void CCRgnDlg::OnPaint()
{
    CPaintDC dc(this);
    CBitmap bmp;
    bmp.LoadBitmap(IDB_BITMAP1);
    BITMAP bm;
    bmp.GetBitmap(&bm);
    int cx = bm.bmWidth;
    int cy = bm.bmHeight;
    CDC mdc;
    mdc.CreateCompatibleDC(&dc);
    mdc.SelectObject(&bmp);

    /////////////// 创建不规则区域 /////////////////
    POINT pts[] = {
        { 120, 10 }, { 10, 190 }, { 230, 190 },
        { 10, 70 }, { 230, 70 }, { 120, 240 },
    };
    CRgn rg1;
    rg1.CreatePolygonRgn(pts, 3, WINDING);//创建多边形1
    CRgn rg2;
    rg2.CreatePolygonRgn(pts+3, 3, WINDING);//创建多边形2
    rg2.CombineRgn(&rg1, &rg2, RGN_OR);//联合多边形1，2
    dc.SelectObject(&rg2);
    dc.BitBlt(0, 0, cx, cy, &mdc, 0, 0, SRCCOPY);

    /////////////// 创建圆角矩形区域 /////////////////////
    int nLeft = cx - 80;
    int nTop = cy - 50;
    CRgn rg3;
    rg3.CreateRoundRectRgn(nLeft, nTop, nLeft + cx, nTop + cy, 32, 32);//前四个数是Rect的l,t,r,b;最后两个表示圆角的大小
    dc.SelectObject(&rg3);
    dc.BitBlt(nLeft, nTop, cx, cy, &mdc, 0, 0, SRCCOPY);

}

View Code

在OnPaint函数中添加：
rg2.CombineRgn(&rg2, &rg3, RGN_OR);
SetWindowRgn(rg2, TRUE);

添加WM_NCHITTEST消息映射函数

LRESULT CCRgnDlg::OnNcHitTest(CPoint point)
{
    // TODO:  在此添加消息处理程序代码和/或调用默认值
    UINT nHitTest = CDialog::OnNcHitTest(point);
    if (nHitTest == HTCLIENT)
        nHitTest = HTCAPTION;
    return nHitTest;
}

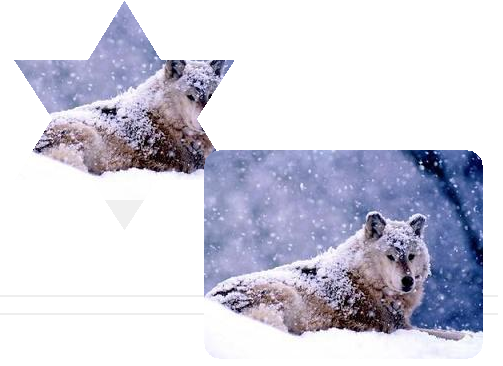

设置对话框的Border为None，结果如下（可拖动）：
