ARM开发环境入门：keil与proteus的简单程序的熟悉

这里写目录标题

• 安装mdk5，stm32与proreus
• • 参考网上代码，完成一个STM32简单程序的编译
  • 完成一个51程序设计和仿真

安装mdk5，stm32与proreus

安装包链接：keil https://pan.baidu.com/s/1o934WcU
proteus www.zhanshaoyi.com/14398.html
安装教程参照微信公众号软件智库中的教程

参考网上代码，完成一个STM32简单程序的编译

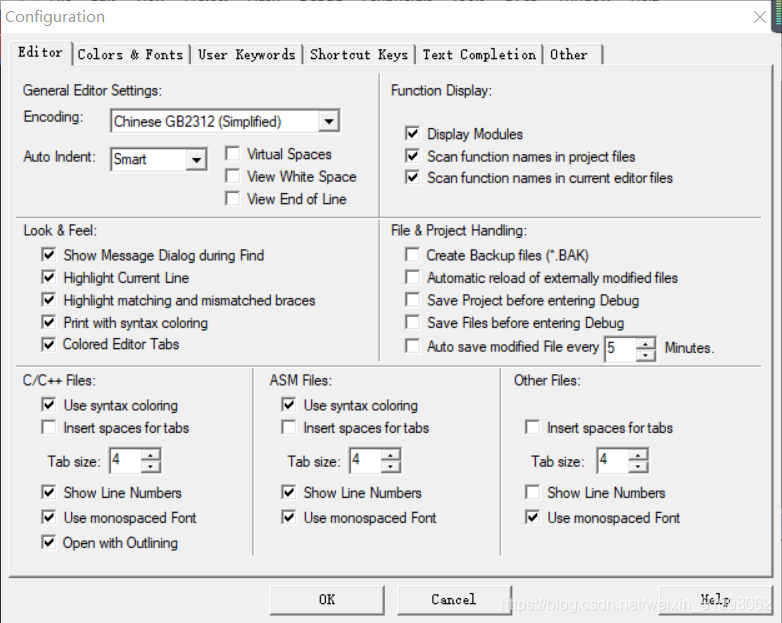

首先打开keil5，将Encoding设置成Chinese GB2312

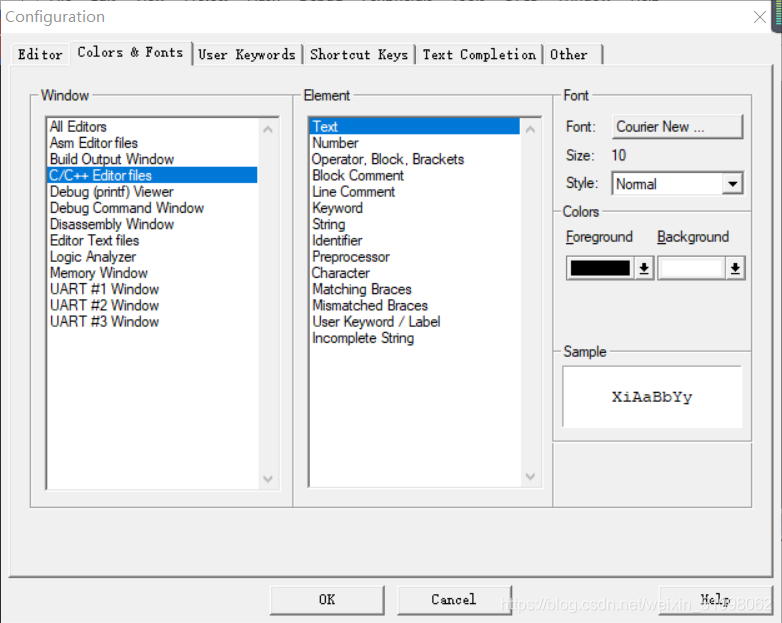

Tab size 从2调成4，并点击上面的Colors&Fonts

选择C/C++ 可以调试颜色 我们这里选择默认的规格

下面我们可以做一个简单的STM32的程序编译：

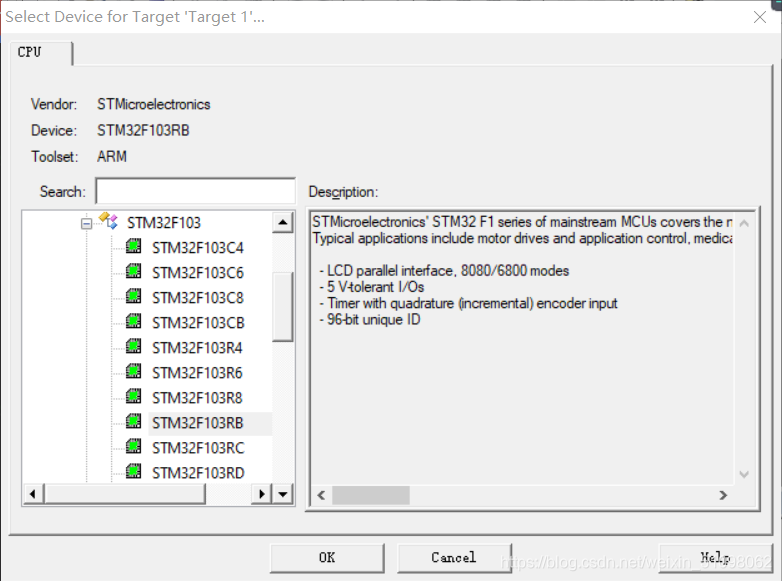

以下创建一个新文件，选择芯片 我们这里选择STM32F103RB芯片

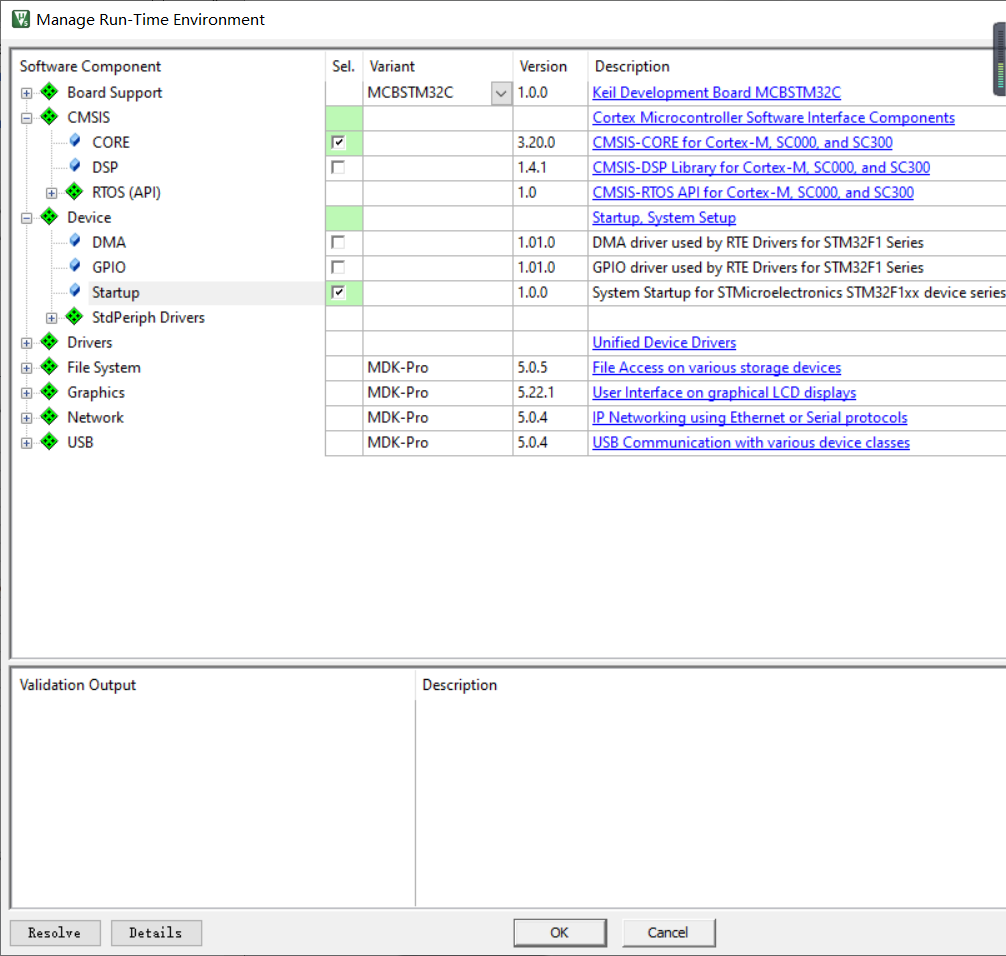

勾选以下选项

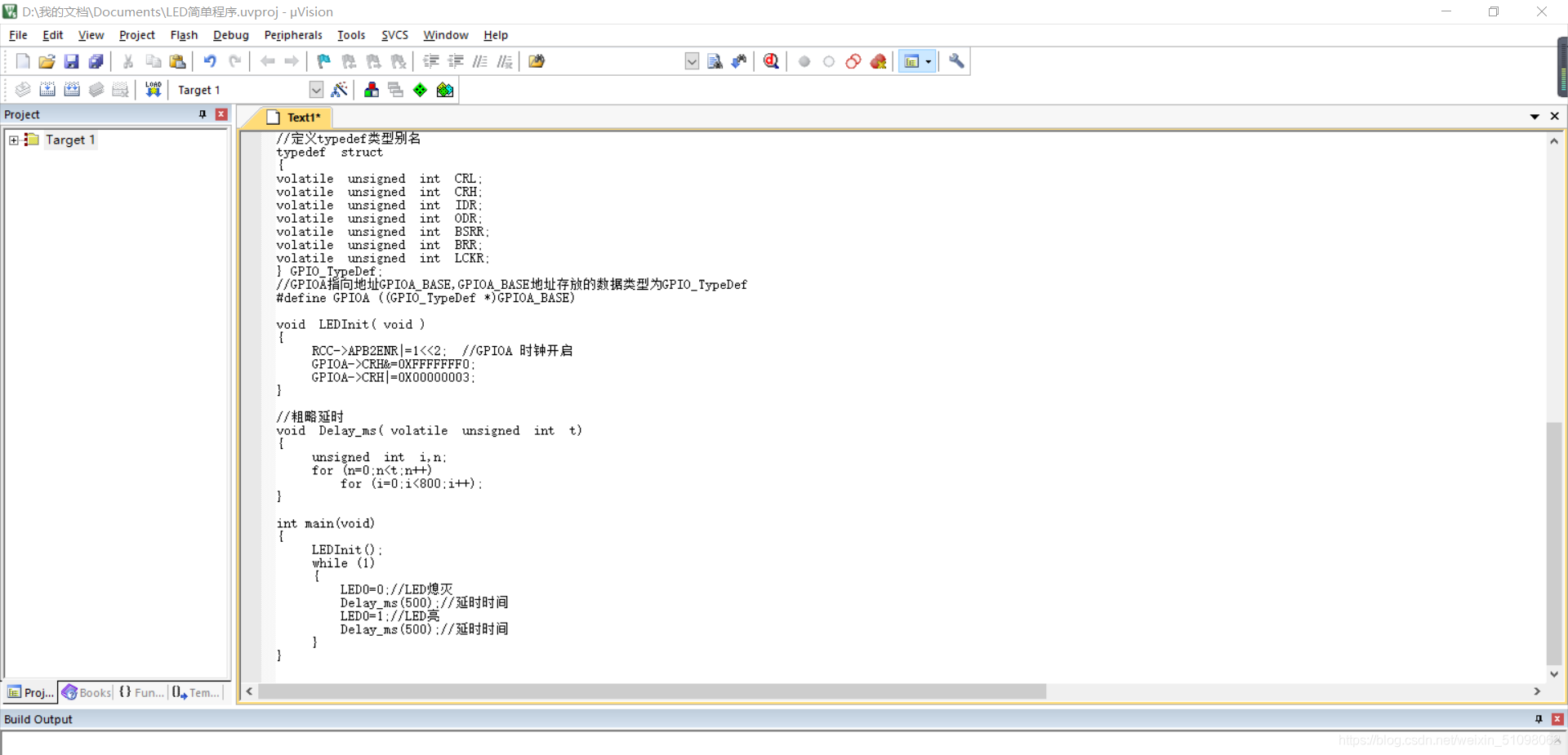

然后创建完成 将代码粘贴至文本中

（代码源来自于百度百科）

#define PERIPH_BASE           ((unsigned int)0x40000000)//AHB
#define APB2PERIPH_BASE       (PERIPH_BASE + 0x10000)
#define GPIOA_BASE            (APB2PERIPH_BASE + 0x0800)
//GPIOA_BASE=0x40000000+0x10000+0x0800=0x40010800，该地址为GPIOA的基地址
#define GPIOB_BASE            (APB2PERIPH_BASE + 0x0C00)
//GPIOB_BASE=0x40000000+0x10000+0x0C00=0x40010C00，该地址为GPIOB的基地址
#define GPIOC_BASE            (APB2PERIPH_BASE + 0x1000)
//GPIOC_BASE=0x40000000+0x10000+0x1000=0x40011000，该地址为GPIOC的基地址
#define GPIOD_BASE            (APB2PERIPH_BASE + 0x1400)
//GPIOD_BASE=0x40000000+0x10000+0x1400=0x40011400，该地址为GPIOD的基地址
#define GPIOE_BASE            (APB2PERIPH_BASE + 0x1800)
//GPIOE_BASE=0x40000000+0x10000+0x0800=0x40011800，该地址为GPIOE的基地址
#define GPIOF_BASE            (APB2PERIPH_BASE + 0x1C00)
//GPIOF_BASE=0x40000000+0x10000+0x0800=0x40011C00，该地址为GPIOF的基地址
#define GPIOG_BASE            (APB2PERIPH_BASE + 0x2000)
//GPIOG_BASE=0x40000000+0x10000+0x0800=0x40012000，该地址为GPIOG的基地址
#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C
#define GPIOB_ODR_Addr    (GPIOB_BASE+12) //0x40010C0C
#define GPIOC_ODR_Addr    (GPIOC_BASE+12) //0x4001100C
#define GPIOD_ODR_Addr    (GPIOD_BASE+12) //0x4001140C
#define GPIOE_ODR_Addr    (GPIOE_BASE+12) //0x4001180C
#define GPIOF_ODR_Addr    (GPIOF_BASE+12) //0x40011A0C
#define GPIOG_ODR_Addr    (GPIOG_BASE+12) //0x40011E0C
 #define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))

 #define LED0  MEM_ADDR(BITBAND(GPIOA_ODR_Addr,8))
//#define LED0 *((volatile unsigned long *)(0x422101a0)) //PA8
//定义typedef类型别名
typedef  struct
{


   volatile  unsigned  int  CR;
   volatile  unsigned  int  CFGR;
   volatile  unsigned  int  CIR;
   volatile  unsigned  int  APB2RSTR;
   volatile  unsigned  int  APB1RSTR;
   volatile  unsigned  int  AHBENR;
   volatile  unsigned  int  APB2ENR;
   volatile  unsigned  int  APB1ENR;
   volatile  unsigned  int  BDCR;
   volatile  unsigned  int  CSR;
} RCC_TypeDef;
unsigned  int  i,n;
     for (n=0;n<t;n++)
         for (i=0;i<800;i++);
}
int main(void)
{


  LEDInit();
     while (1)
     {


         LED0=0;//LED熄灭
           Delay_ms(500);//延时时间
         LED0=1;//LED亮
         Delay_ms(500);//延时时间
     }
}

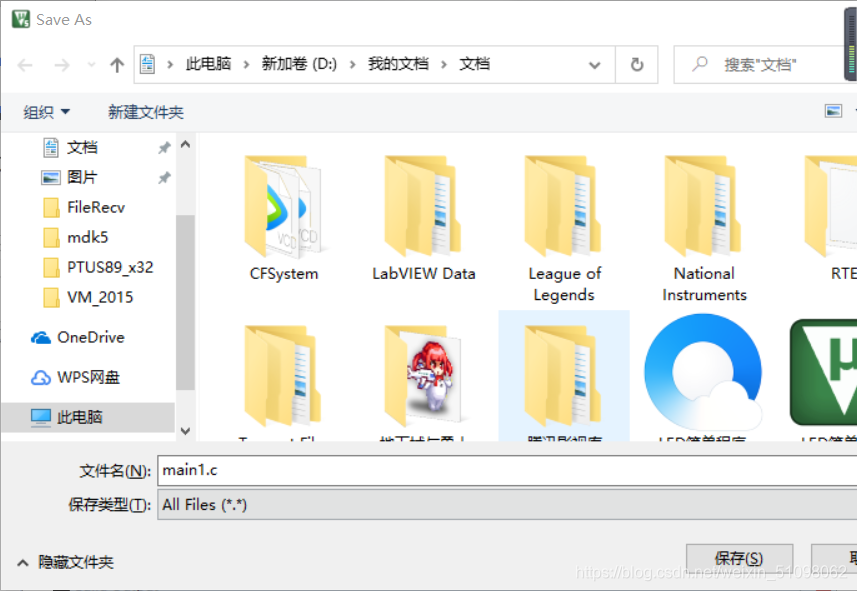

保存后记得将后缀改成main1.c 如果没有加.c文件就不是.c文件

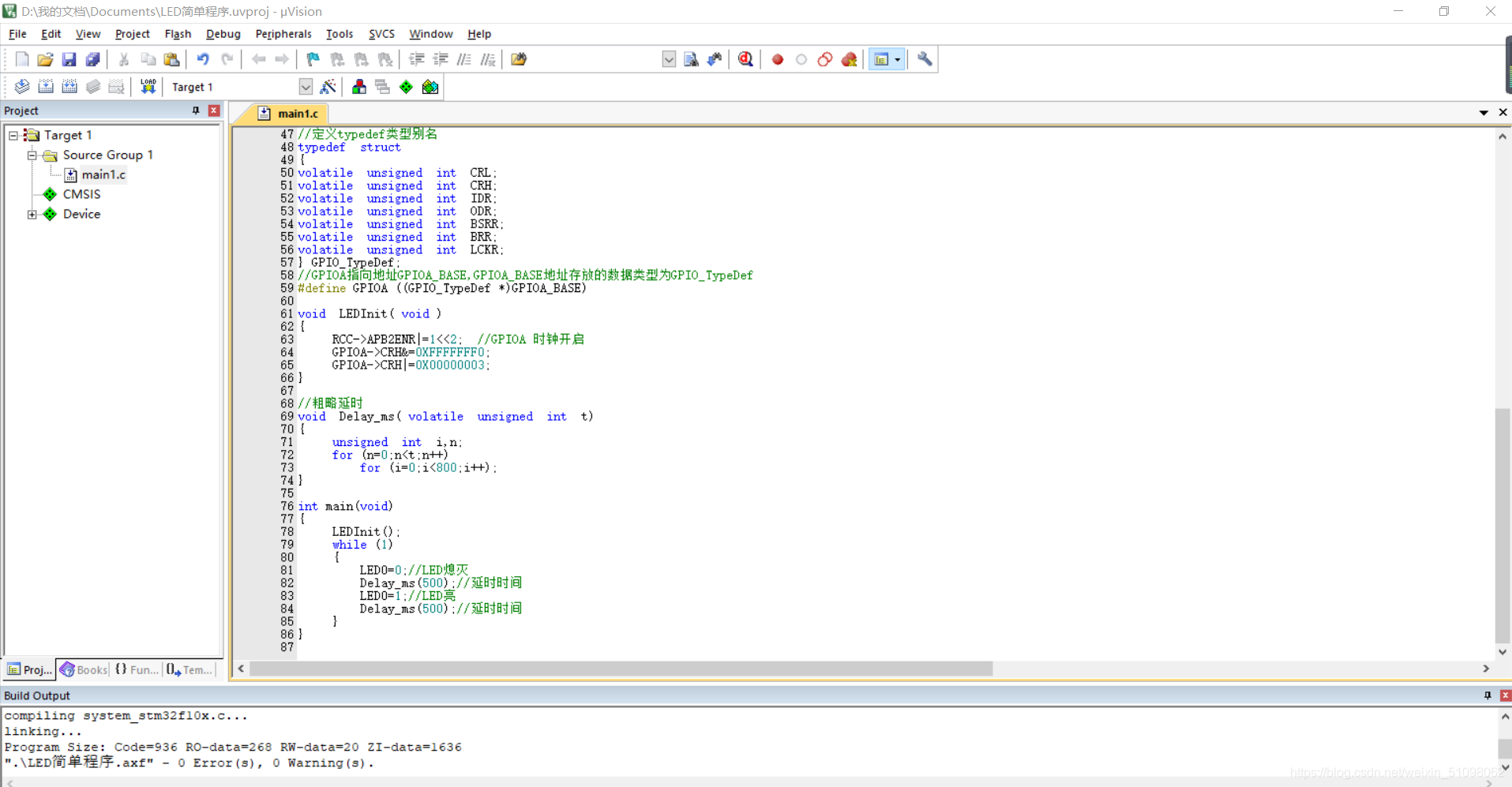

然后添加将形成的main1.c添加至工程 再点编译按钮

0警告 0错误 就表示编译成功
接下来就是stm32的仿真调试（由于没有硬件，只能做程序的编译喝仿真测试，无法下载到硬件上运行）

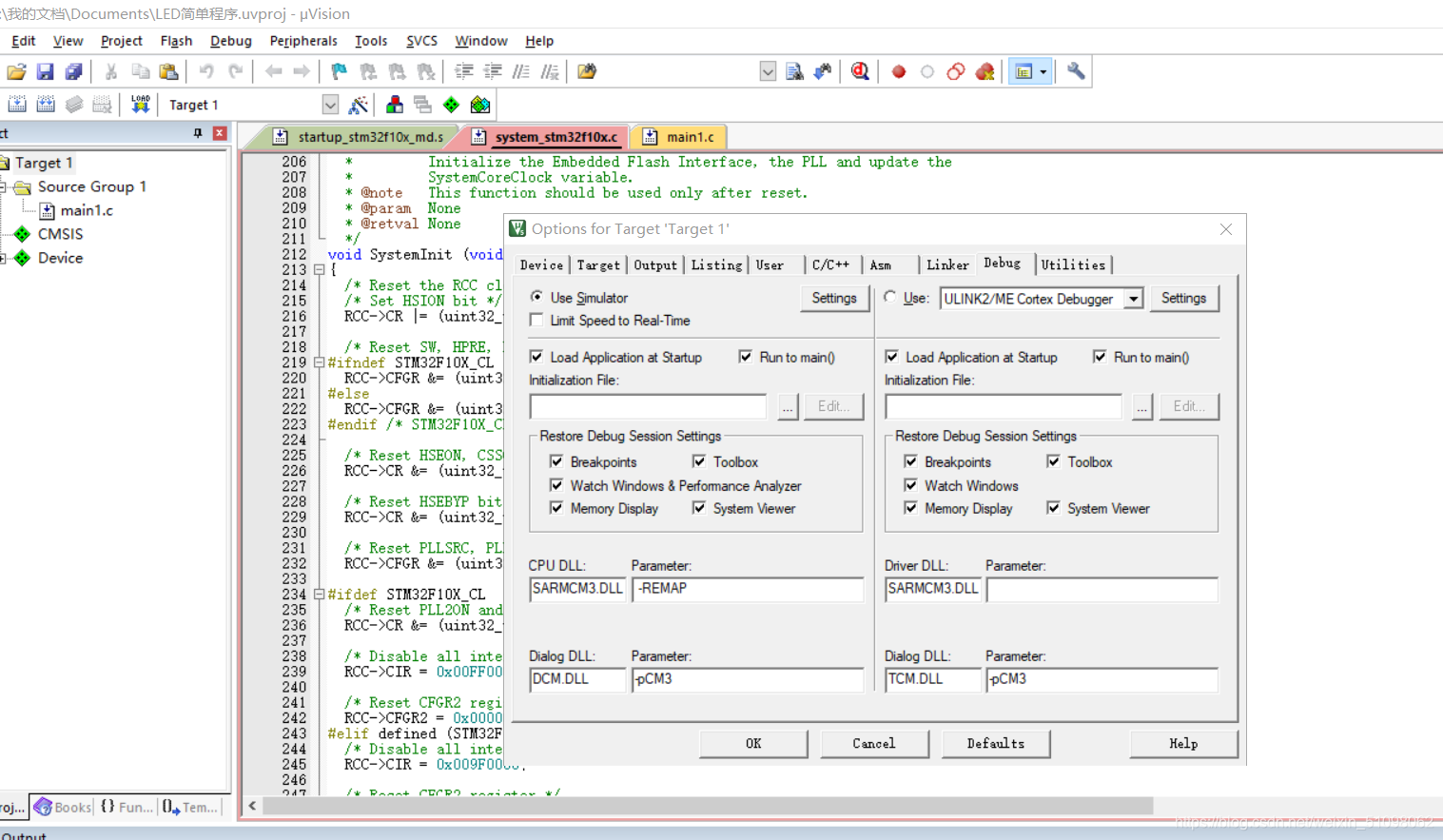

首先点击target1右边的那个按钮，选择debug，选择如下按钮。

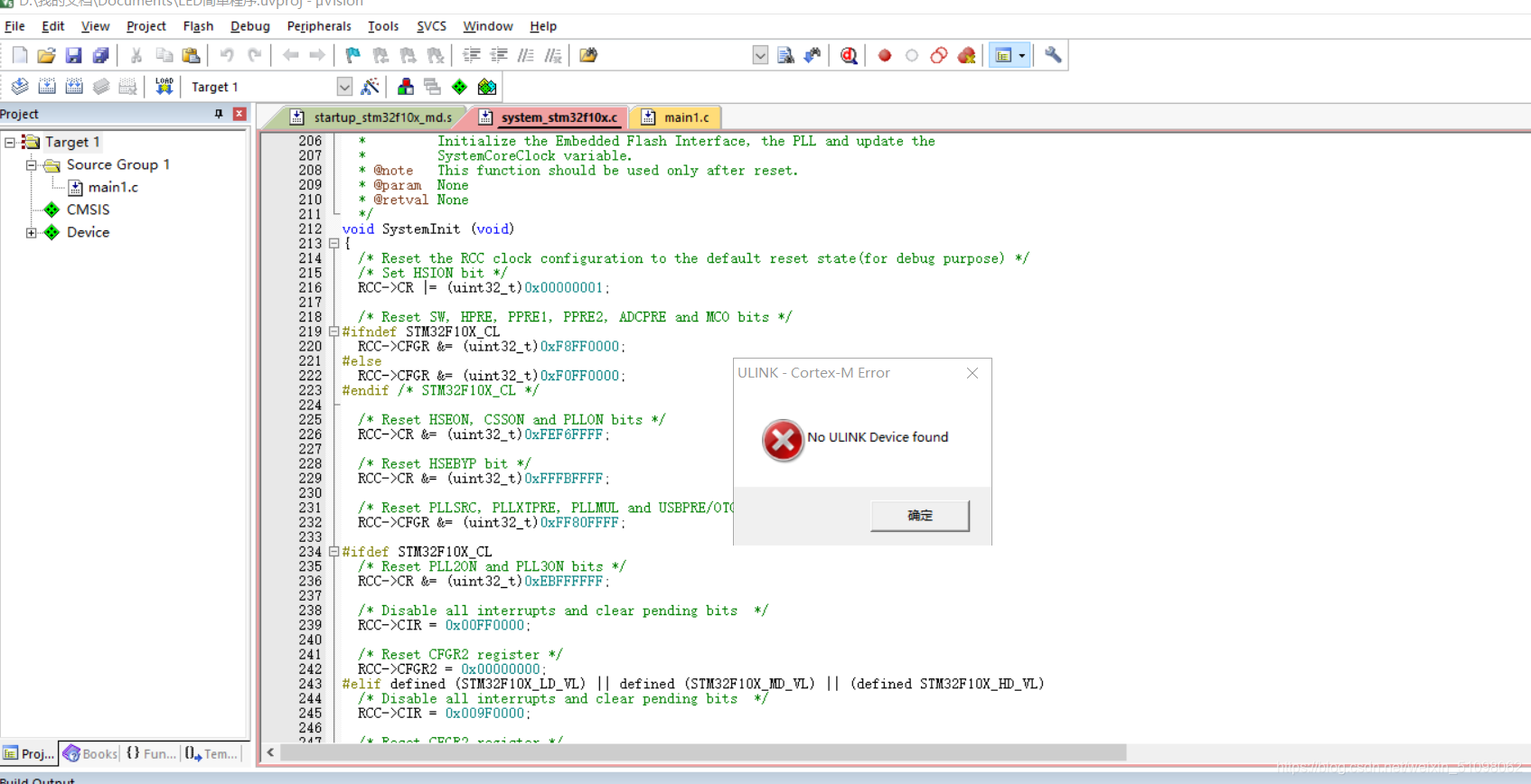

如果未选择 Use Simuator 就会出现不成功的现象，之前笔者也是为勾选此按钮，就未成功调试

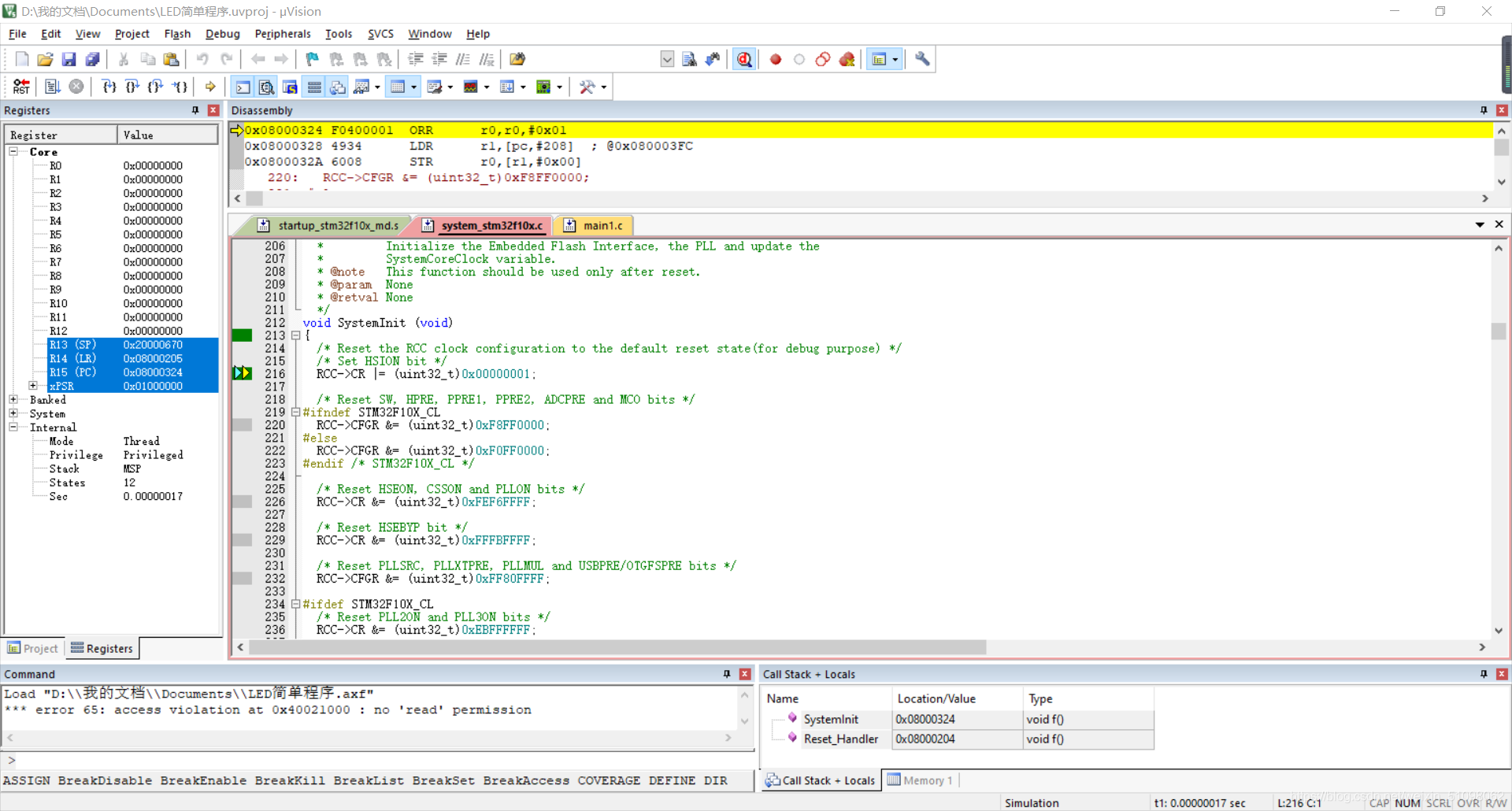

勾选之后 调试就是此画面

结语：在安装软件的时候，要注意根据教程选择点击哪些按钮，在使用时，也要勾选一些选项，不然不能正常完成调试和仿真！

完成一个51程序设计和仿真

笔者这里选择的是中断和定时

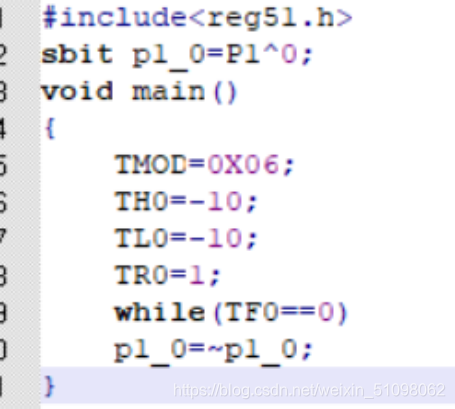

代码及编译如下

#include<reg51.h>
sbit pl_0=pl^0;
void main()
{


TMOD=OXO6;
THO=-10;
TLO=-10;
TRO=1;
while(TFO==0)
pl_0=~pl_0;

}

代码来自
李群芳：
《单片机微型计算机与接口技术》

将代码生成hex文件，链接: 如何生成hex文件

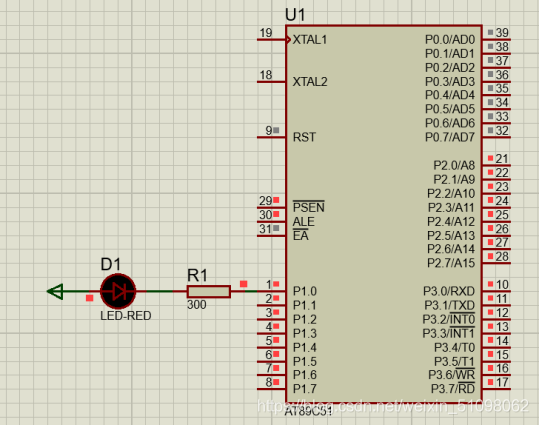

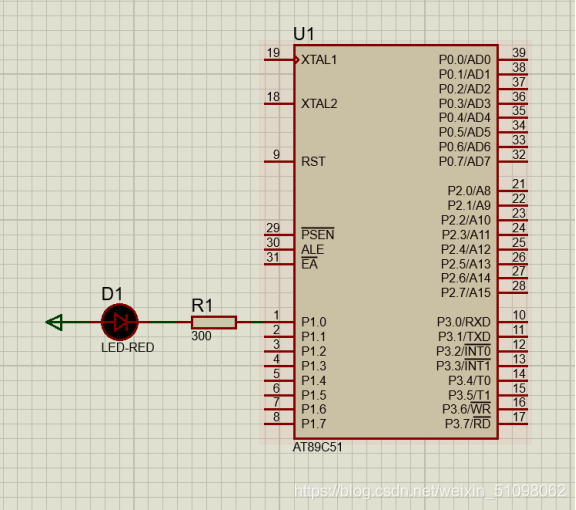

仿真图如下：

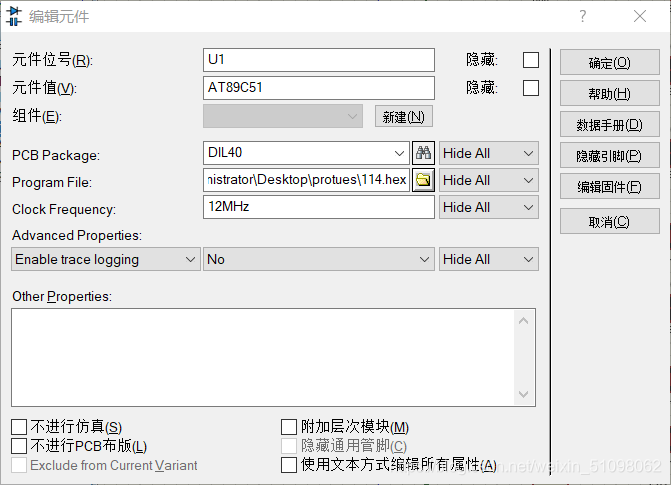

双击芯片，将生成的hex文件放入芯片中

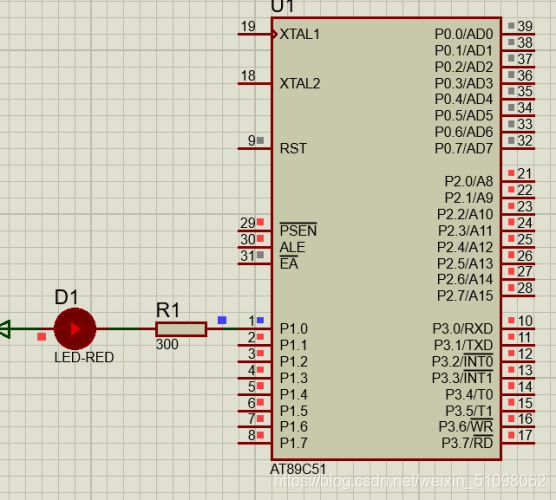

每秒led快速闪烁10次
