1. 概述
在浏览《国家地理》等专业平台的地图的时候，往往可以发现一些边界线上带有"阴影"的地图，此类地图使得整个区域更加的突出，整个区域也显得有立体感。
这种效果可以通过ArcGIS实现，这里，我们就介绍一下如何使用ArcGIS制作这种"阴影"效果的地图。
2. 数据来源
本教程中所使用的数据是从微图中下载的行政区划数据，除了行政区划数据，常见的GIS数据都可以从微图中下载。

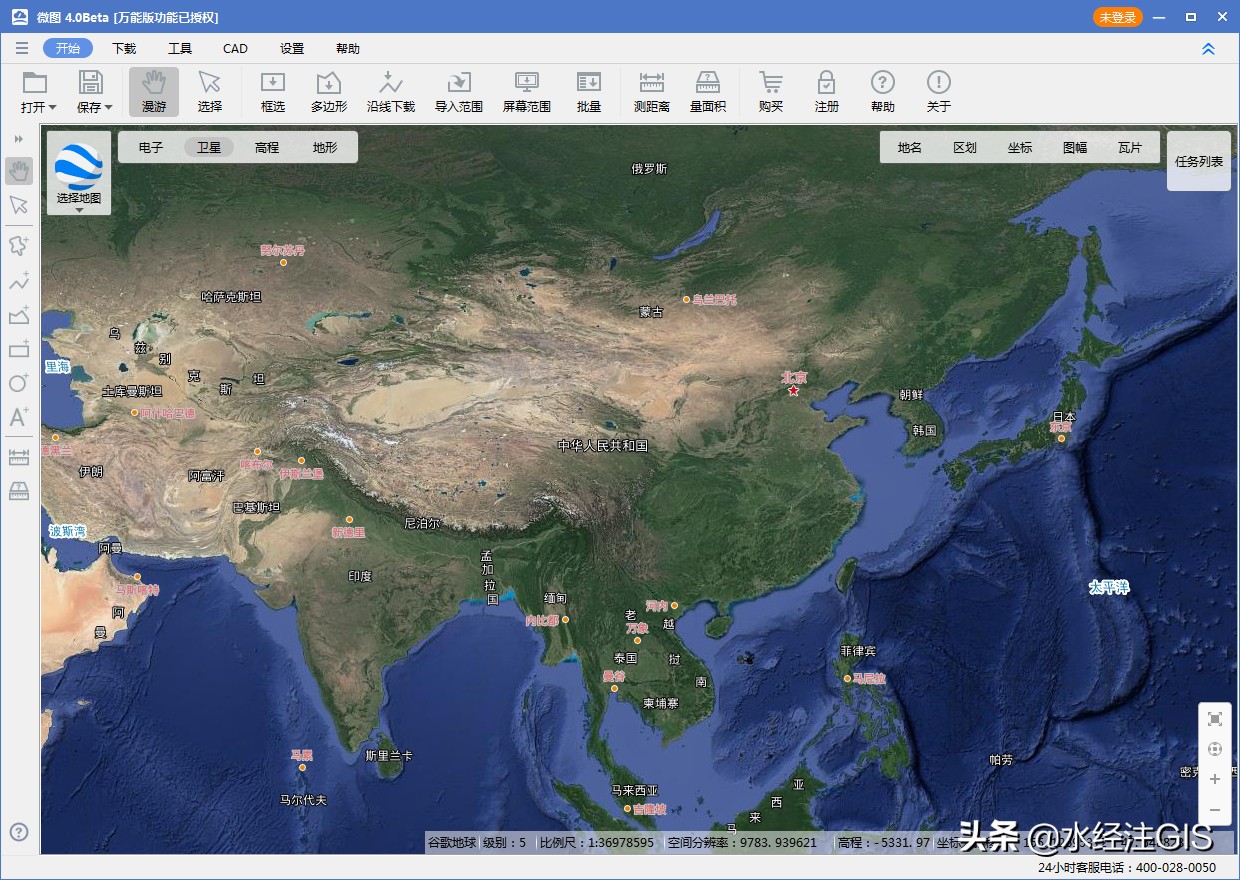

微图界面（关注微信公众号“水经注GIS”,私信回复"微图"获取微图软件安装包）
3. 新建地理数据库

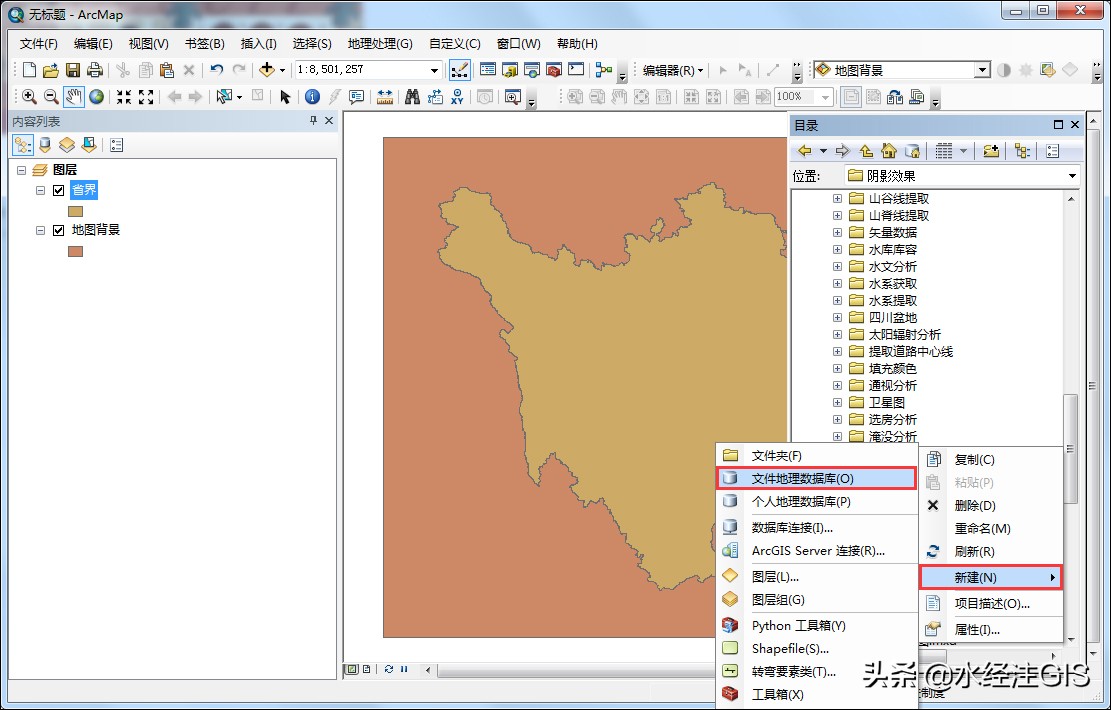

由于制图表达需要在地理数据库的基础上进行，所以需要新建地理数据库，在需要新建文件夹上点击右键，选择新建文件地理数据库。
选择新建文件地理数据库

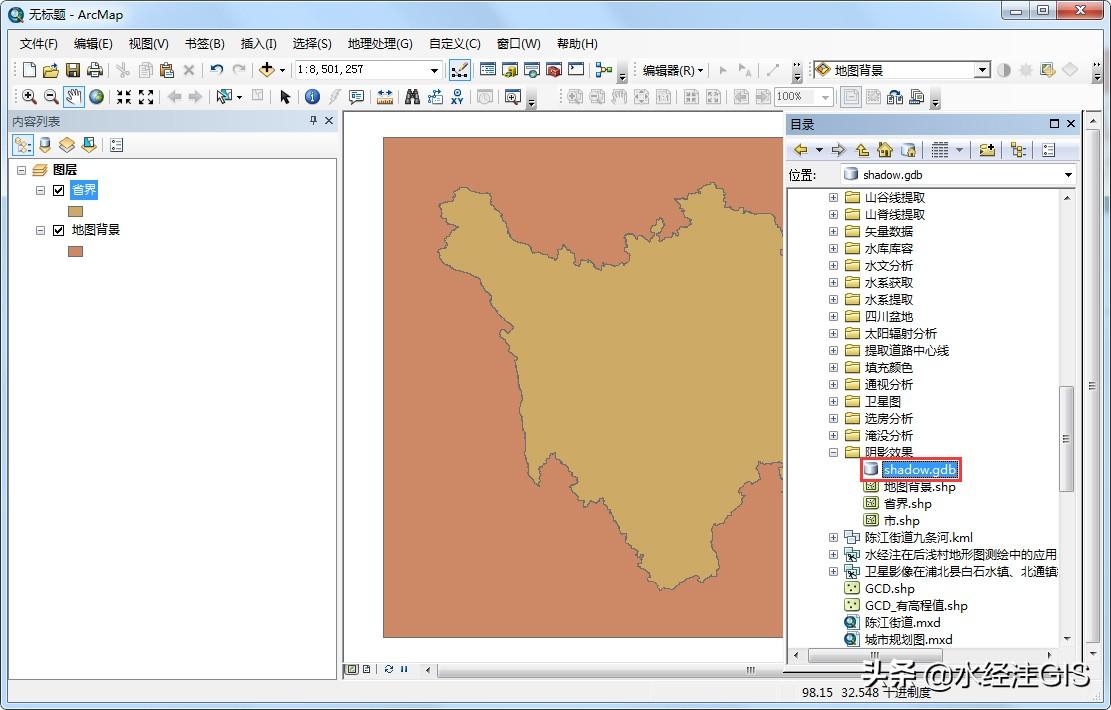

新建一个名为shadow的地理数据库，如下图所示。
新建的地理数据库

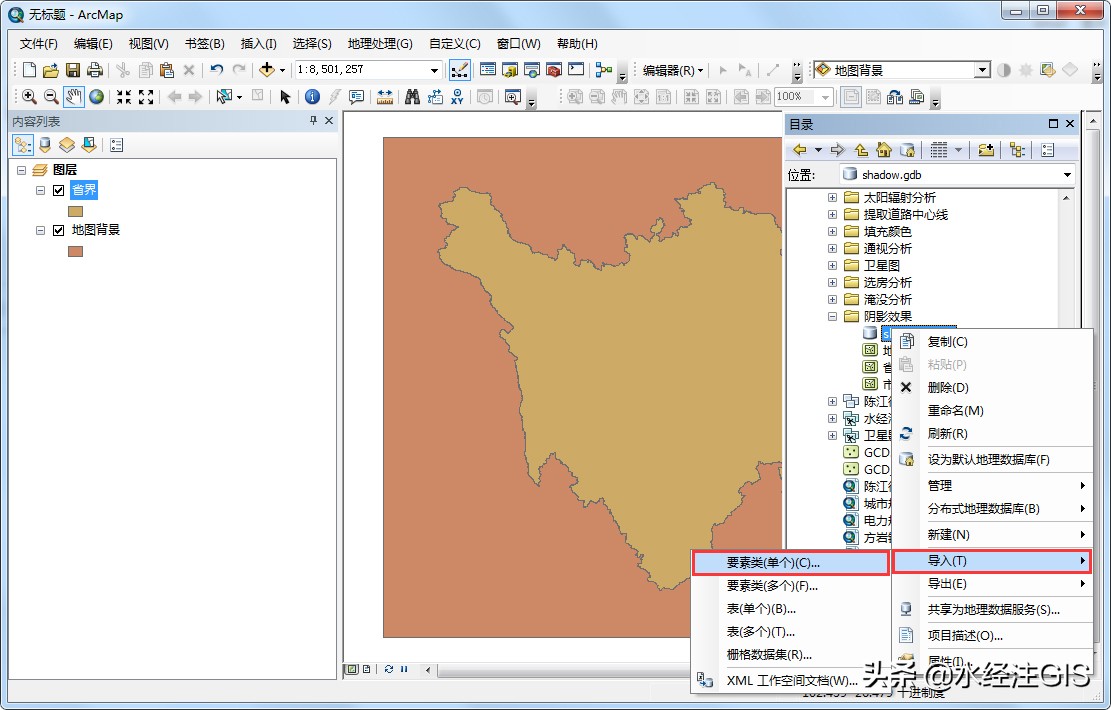

在新建的地理数据库上点击右键，选择"导入\要素类（单个）"，将要素导入。
选择导入单个要素类

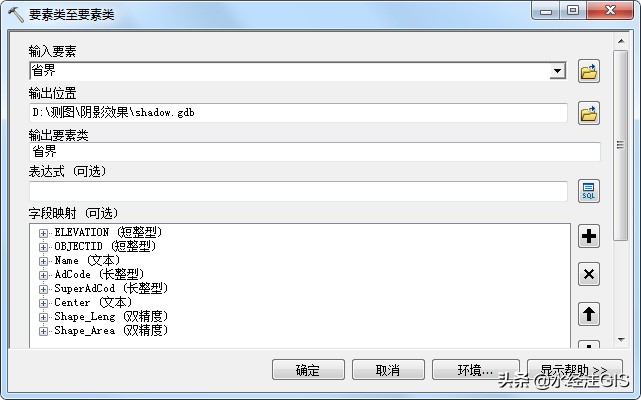

在显示的要素类至要素类对话框内，输入要素为需要转换的省界，设置输出位置和输出要素类，如下图所示。
要素类至要素类设置

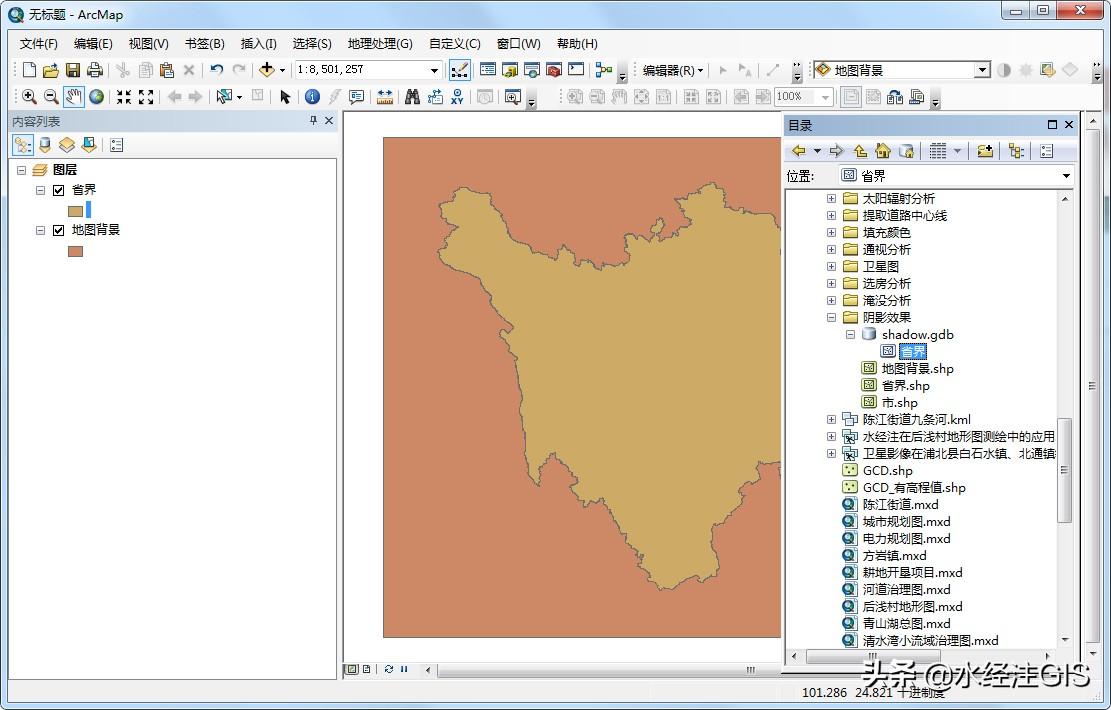

点击确定之后完成省界的导入，如下图所示。
导入的省界
4. 新建制图表达

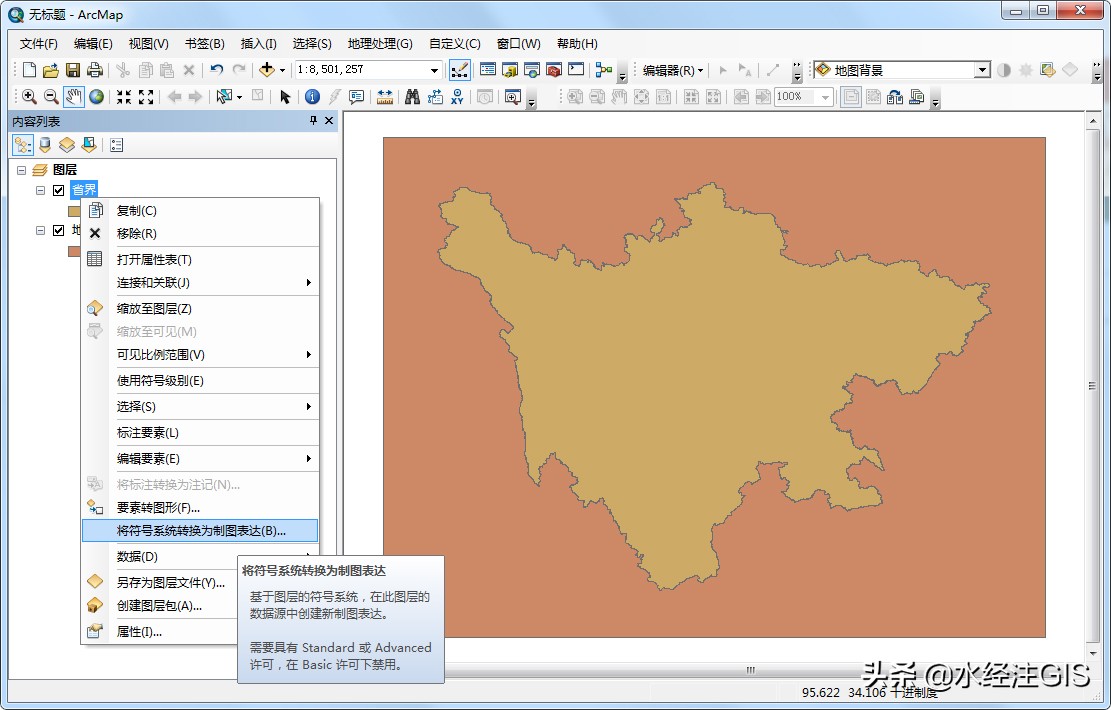

在导入的省界图层上点击右键，选择将符号系统转换为制图表达，如下图所示。
选择将符号系统转换为制图表达

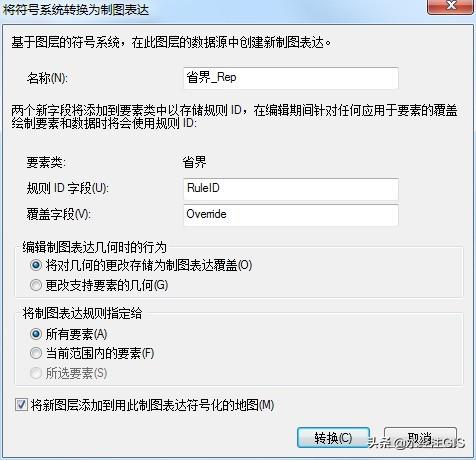

在显示的将符号系统转换为制图表达对话框内，设置好名称等参数，如下图所示。
将符号系统转换为制图表达设置

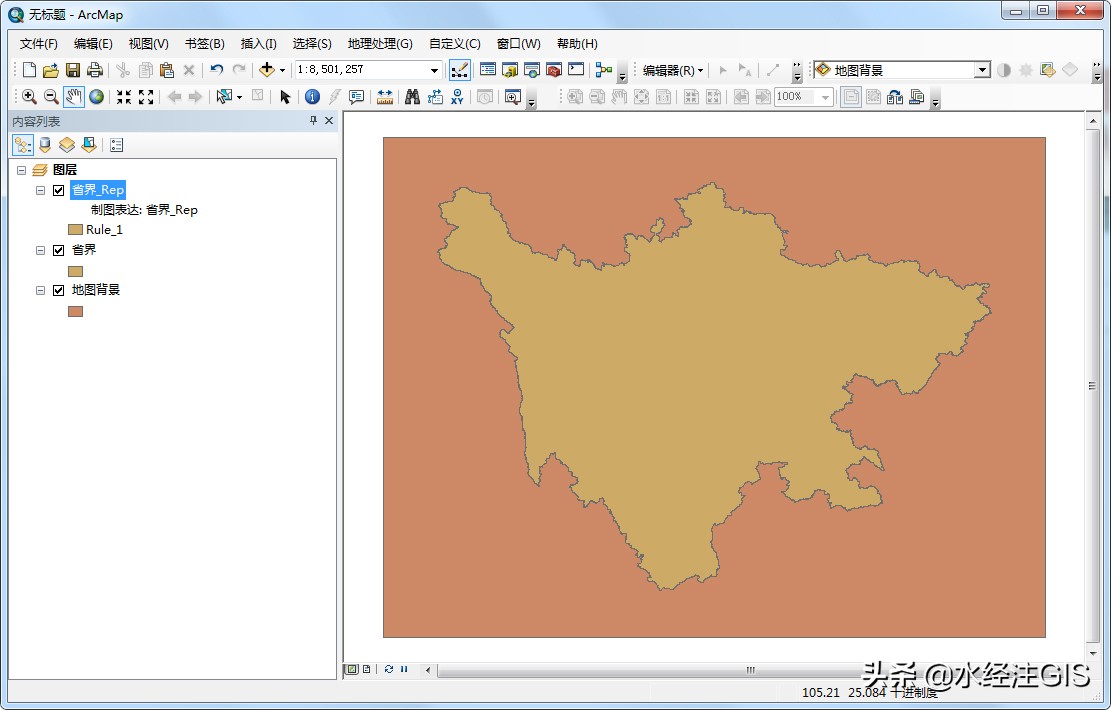

点击确定之后完成制图表达的新建，如下图所示。
新建的制图表达
5. 修改制图表达

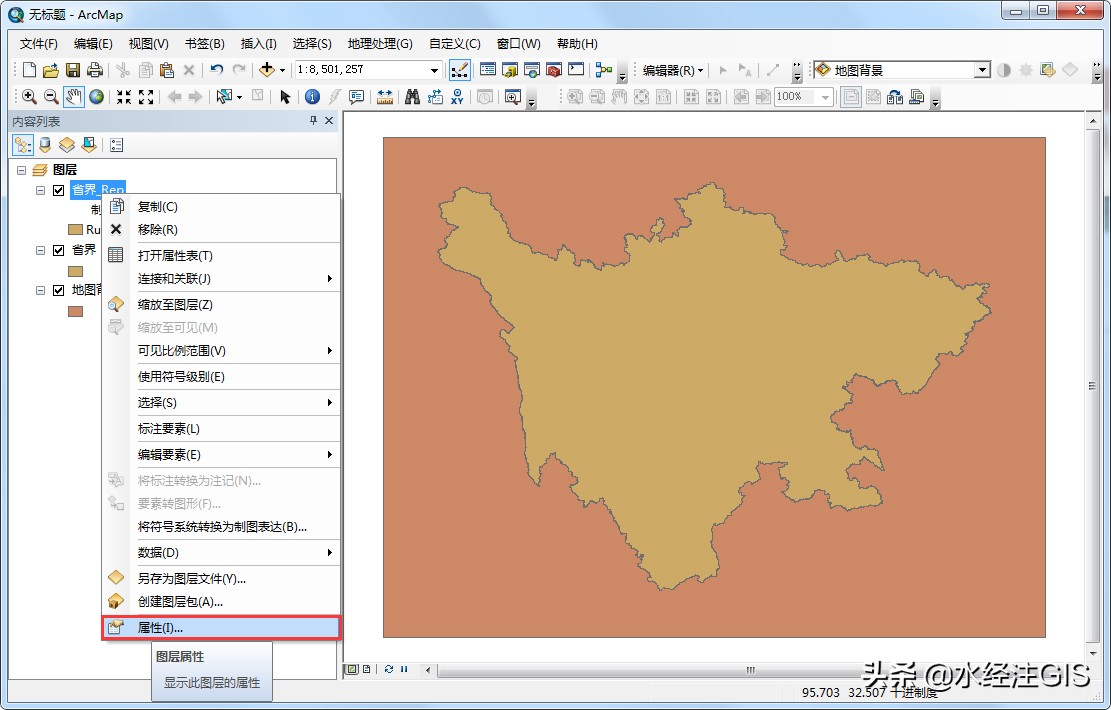

在新建的制图表达图层上点击右键，选择属性，如下图所示。
选择属性

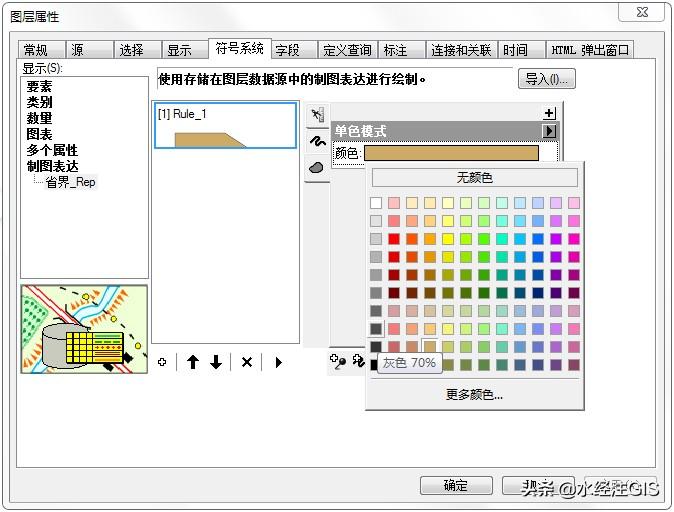

在显示的图层属性对话框内，选择符号系统选项卡，修改颜色为灰色70%，如下图所示。
修改颜色
点击右上角的+号按钮添加几何效果，如下图所示。
点击+号

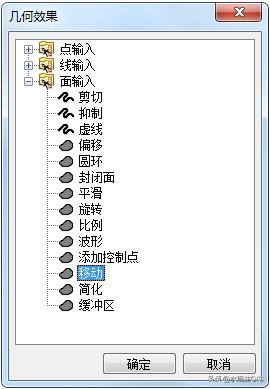

在显示的几何效果对话框内，选择移动，如下图所示。
选择移动

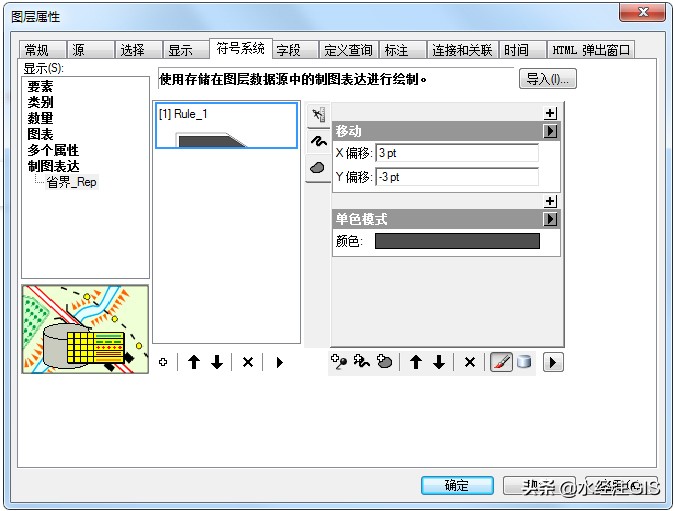

点击确定回到图层属性，分别设置X、Y偏移量为3pt和-3pt，如下图所示。
设置偏移量

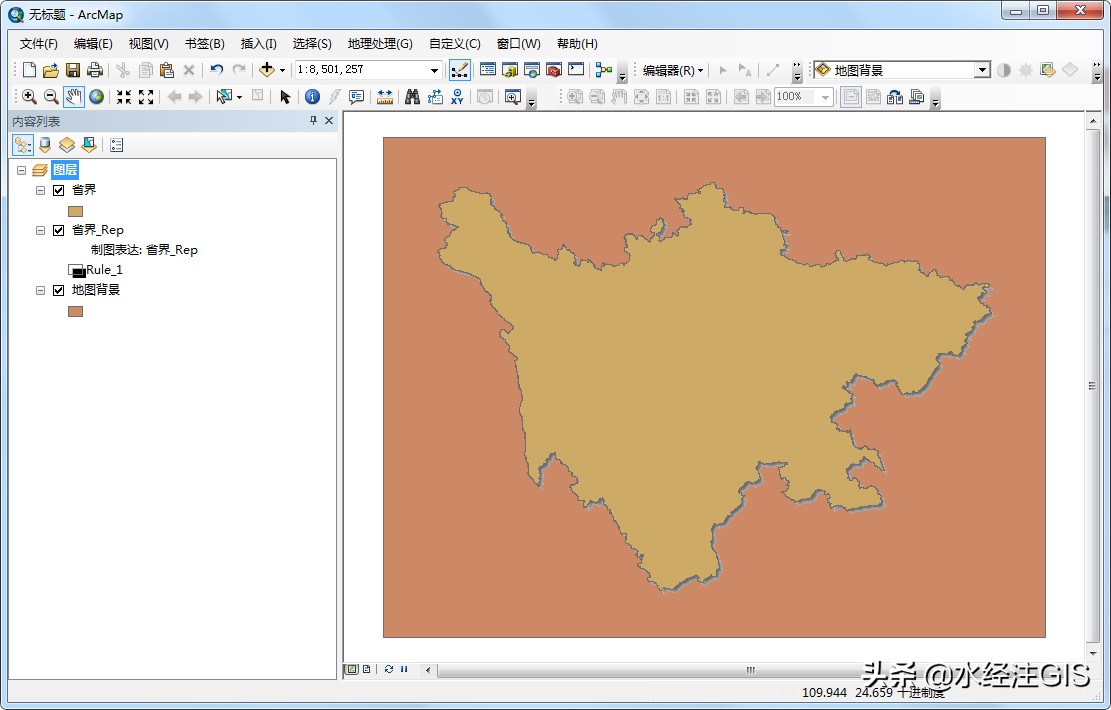

点击确定之后可以看到生成的阴影效果，如下图所示。
生成的阴影效果
6. 渐变制图表达

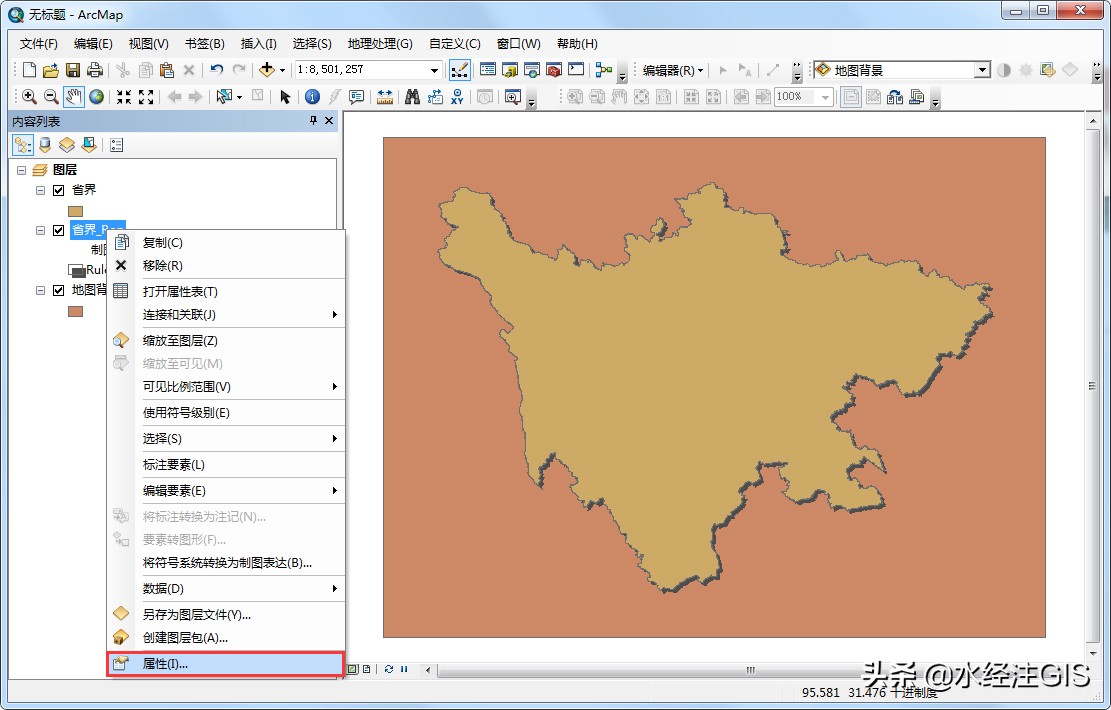

在省界制图表达图层上点击右键，选择属性，如下图所示。
选择属性
在显示的图层属性对话框内选择符号系统选项卡，如下图所示。
选择符号系统选项卡

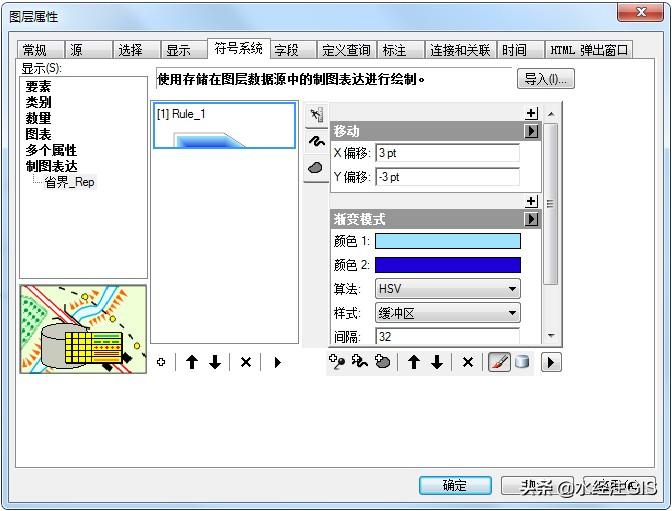

调整模式为渐变模式，如下图所示。
调整为渐变模式

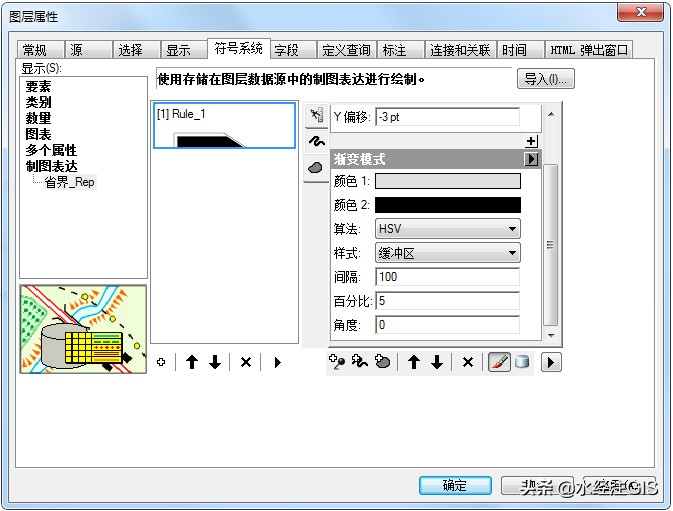

将颜色1修改为灰色10%，颜色2修改为黑色，间隔修改为100，百分比为5，角度为0，如下图所示。
渐变模式设置

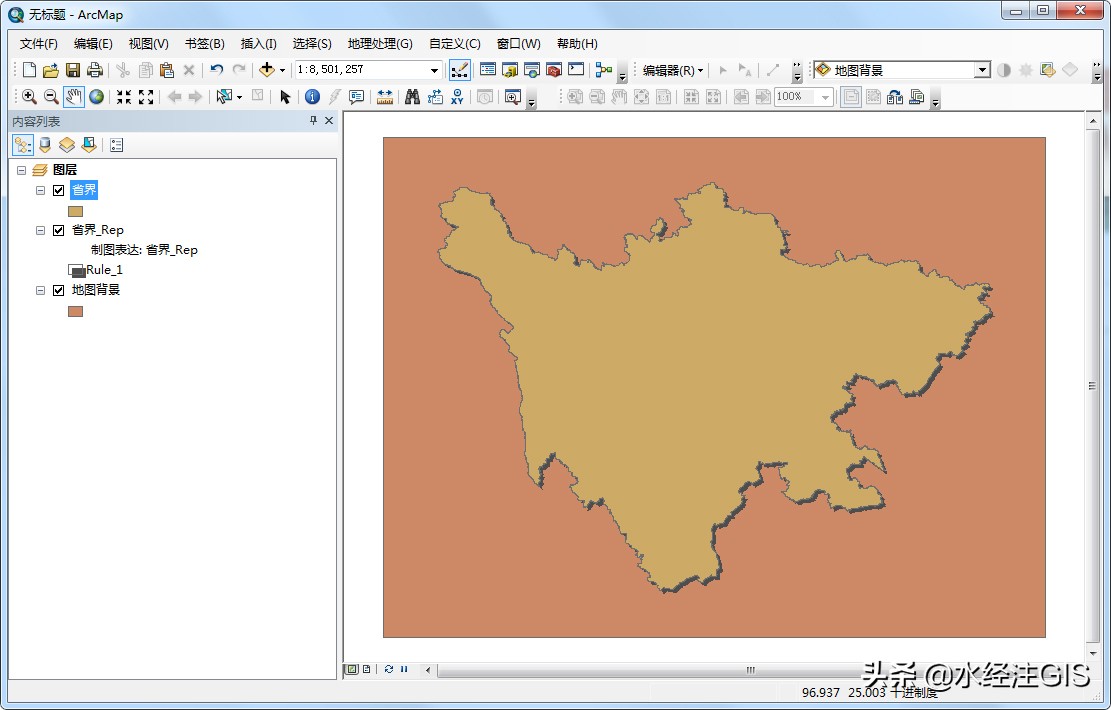

点击确定之后可以看到阴影变得更加柔和一些，如下图所示。
渐变效果
7. 结语
以上就是如何使用ArcGIS为面要素制作阴影效果的详细说明，主要包括了数据来源、新建地理数据库、新建制图表达、修改制图表达和渐变制图表达等功能。
如果在使用过程中有任何疑问，请联系我们。
最后，如果您在工作中遇到与GIS相关的任何难题，请通过关注微信公众号“水经注GIS”在后台留言告诉我们，我们将针对比较有典型性和代表性的问题提供解决方案，从而将我们"为您提供丰富的地图数据与专业的GIS服务"之宗旨落到实处！
