TC

从0开始学习一下tc，traffic control。

基本概念

报文分组从输入网卡(入口)接收进来，经过路由的查找，以确定是发给本机的，还是需要转发的。如果是发给本机的，就直接向上递交给上层的协议，比如TCP，如果是转发的，则会从输出网卡(出口)发出。网络流量的控制通常发生在输出网卡处。虽然在路由器的入口处也可以进行流量控制，Linux也具有相关的功能，但一般说来，由于我们无法控制自己网络之外的设备，入口处的流量控制相对较难。我们主要将重点放在出口处的流量控制。

队列

流量控制的一个基本概念是队列(Qdisc)，每个网卡都与一个队列(Qdisc)相联系，每当内核需要将报文分组从网卡发送出去，都会首先将该报文分组添加到该网卡所配置的队列中，由该队列决定报文分组的发送顺序。因此可以说，所有的流量控制都发生在队列中。

有些队列的功能是非常简单的，它们对报文分组实行先来先走的策略。有些队列则功能复杂，会将不同的报文分组进行排队、分类，并根据不同的原则，以不同的顺序发送队列中的报文分组。为实现这样的功能，这些复杂的队列需要使用不同的过滤器(Filter)来把报文分组分成不同的类别(Class)。

Linux在实现TC的时候，对“队列”进行了抽象。基本上它维护了两个回调函数指针，一个是enqueue入队操作，一个是dequeue出队操作。无论是enqueue还是dequeue，都并不一定真正将数据包排入队列，而仅仅是“运行一系列的操作”。

Qdisc

队列规则（Qdisc）是queueing discipline的缩写，是理解流控的基础。当内核需要通过某个网络接口发送数据包，都需要按照这个qdilc把数据加入到队列中。最简单的qdisc是pfifo，不做任何处理，采取先进先出的方式通过队列。

一个QDisc会被分配一个主序列号，叫做句柄(handle)，然后把从序列号作为类的命名空间。句柄采用象10:一样的表达方式。习惯上，需要为有子类的QDisc显式地分配一个句柄。

无类别

[p|b]fifo，使用最简单的qdisc，纯粹的先进先出。只有一个参数：limit，用来设置队列的长度,pfifo是以数据包的个数为单位；bfifo是以字节数为单位。
pfifo_fast，在编译内核时，如果打开了高级路由器(Advanced Router)编译选项，pfifo_fast就是系统的标准QDISC。它的队列包括三个波段(band)。在每个波段里面，使用先进先出规则。而三个波段(band)的优先级也不相同，band 0的优先级最高，band 2的最低。如果band里面有数据包，系统就不会处理band 1里面的数据包，band 1和band 2之间也是一样。数据包是按照服务类型(Type of Service,TOS)被分配多三个波段(band)里面的。
red，red是Random Early Detection(随机早期探测)的简写。如果使用这种QDISC，当带宽的占用接近于规定的带宽时，系统会随机地丢弃一些数据包。它非常适合高带宽应用。
sfq，sfq是Stochastic Fairness Queueing的简写。它按照会话(session--对应于每个TCP连接或者UDP流)为流量进行排序，然后循环发送每个会话的数据包。
tbf，tbf是Token Bucket Filter的简写，适合于把流速降低到某个值。

可分类

CBQ，CBQ是Class Based Queueing(基于类别排队)的缩写。它实现了一个丰富的连接共享类别结构，既有限制(shaping)带宽的能力，也具有带宽优先级管理的能力。带宽限制是通过计算连接的空闲时间完成的。空闲时间的计算标准是数据包离队事件的频率和下层连接(数据链路层)的带宽。
HTB，HTB是Hierarchy Token Bucket的缩写。通过在实践基础上的改进，它实现了一个丰富的连接共享类别体系。使用HTB可以很容易地保证每个类别的带宽，虽然它也允许特定的类可以突破带宽上限，占用别的类的带宽。HTB可以通过TBF(Token Bucket Filter)实现带宽限制，也能够划分类别的优先级。
PRIO，PRIO QDisc不能限制带宽，因为属于不同类别的数据包是顺序离队的。使用PRIO QDisc可以很容易对流量进行优先级管理，只有属于高优先级类别的数据包全部发送完毕，才会发送属于低优先级类别的数据包。为了方便管理，需要使用iptables或者ipchains处理数据包的服务类型(Type Of Service,ToS)。

过滤器（Filter）

Filter(过滤器)用于为数据包分类，决定它们按照何种QDisc进入队列。无论何时数据包进入一个划分子类的类别中，都需要进行分类。分类的方法可以有多种，使用fileter(过滤器)就是其中之一。使用filter(过滤器)分类时，内核会调用附属于这个类(class)的所有过滤器，直到返回一个判决。如果没有判决返回，就作进一步的处理，而处理方式和QDISC有关。需要注意的是，filter(过滤器)是在QDisc内部，它们不能作为主体。

过滤器的ID有三部分，只有在对过滤器进行散列组织才会用到。详情请参考tc-filters手册页。

类别（Class）

某些QDisc(排队规则)可以包含一些类别，不同的类别中可以包含更深入的QDisc(排队规则)，通过这些细分的QDisc还可以为进入的队列的数据包排队。通过设置各种类别数据包的离队次序，QDisc可以为设置网络数据流量的优先级。

在同一个QDisc里面的类分享这个QDisc的主序列号，但是每个类都有自己的从序列号，叫做类识别符(classid)。类识别符只与父QDisc有关，和父类无关。类的命名习惯和QDisc的相同。

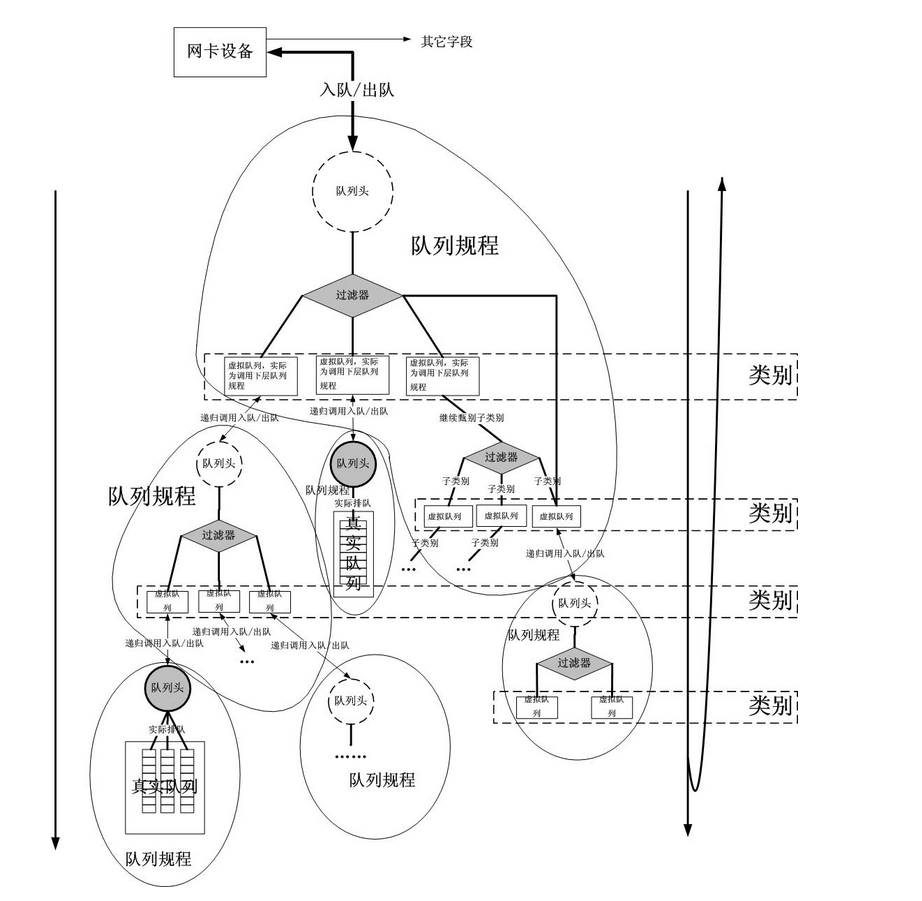

抄一个图来说明一下三者的关系：

流量控制的方式

限制

SHAPING(限制)
当流量被限制，它的传输速率就被控制在某个值以下。限制值可以大大小于有效带宽，这样可以平滑突发数据流量，使网络更为稳定。shaping（限制）只适用于向外的流量。

调度

SCHEDULING(调度)
通过调度数据包的传输，可以在带宽范围内，按照优先级分配带宽。SCHEDULING(调度)也只适于向外的流量。

策略

POLICING(策略) SHAPING用于处理向外的流量，而POLICIING(策略)用于处理接收到的数据。

丢弃

DROPPING(丢弃) 如果流量超过某个设定的带宽，就丢弃数据包，不管是向内还是向外。

实例

在网络的世界里，所有的东西都可以看作是包（packet），对网络的管理事实上就是对packet的管理。比如生成，路由，传输，排队，分片等； TC 对出口的包进行控制，最初的设计并没有针对进入的包。
TC在IP层和网络硬件驱动之的数据交换上做文章，事实上，TC控制的是发送给硬件设备的包。
同时，即使我们不使用，TC模块在kernel 中也是激活的，始终作用于包的传输过程中，默认情况下，有一个类似FIFO的队列。
