Unity2018 Shader Graph 实验室

Tips:
-- 在shader forge和amplyfy Shader节点图形化shader编程的诱惑下,unity官方终于在2018版本也推出了而自己shader节点可视化编程工具Shaderr Graph。本篇文章是对Shader Graph一些效果的尝试,建议学习shader的朋友也尝试下这些工具,对shader的理解会更加直观
-- 效果中自发光光晕是使用的PostProcess中bloom,须自行添加
-- 图看不清,右击在标签页中打开
-- 想要自发光更炫,Color属性节点开启HDR模式

目录

  1. bilibili小电视
  2. 光剑
  3. 火焰卡牌

1.Bilibili小电视([]~( ̄▽ ̄)~*

效果



enter description here

BILIBILI

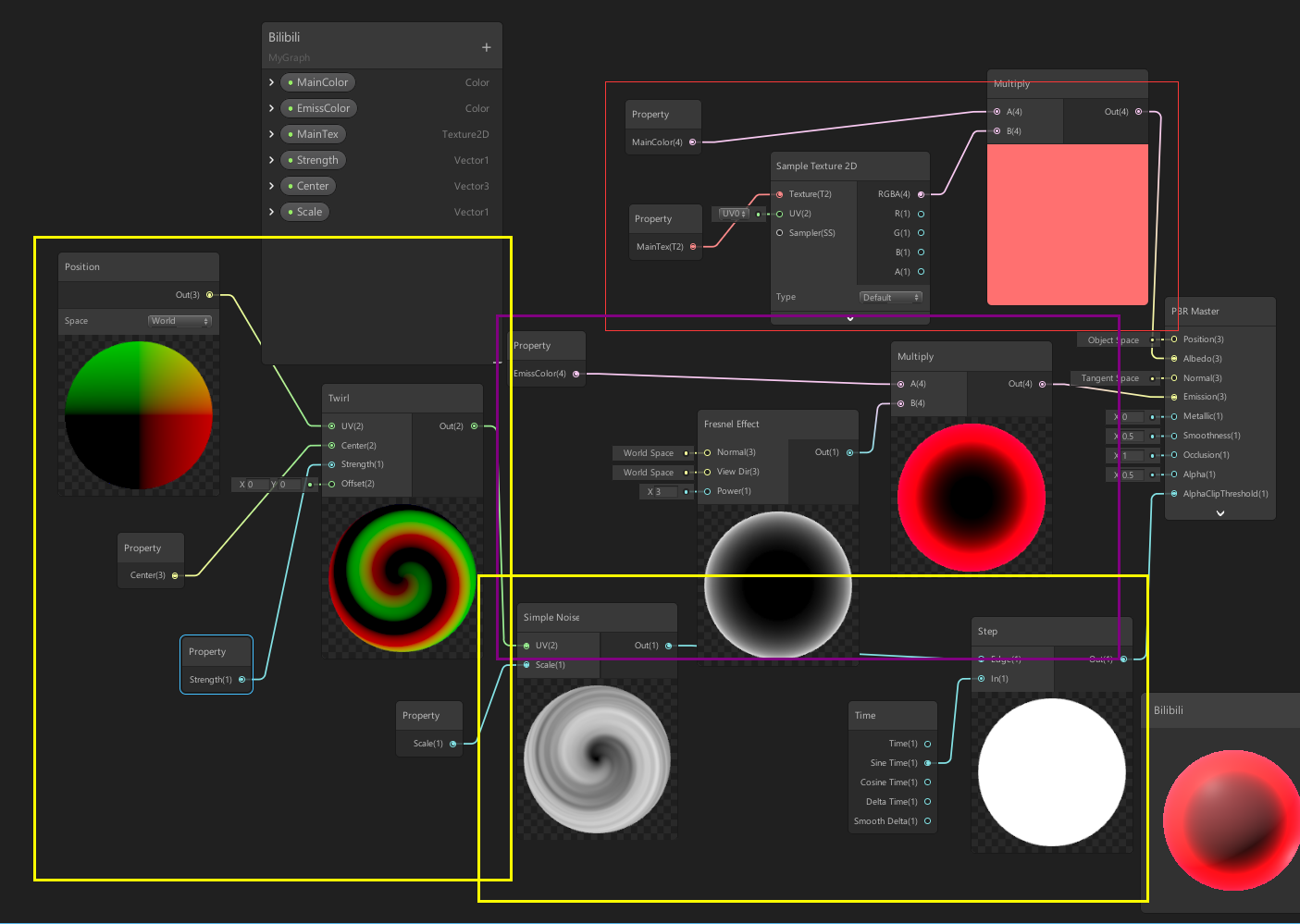

节点图



节点图

节点图



效果说明

该效果主要分为三个部分:

  1. 红色部分,通过一个纹理与一个颜色相乘来作为其基础效果。
  2. 紫色部分,边缘高光,通过一个菲涅尔节点和颜色相乘赋给自发光。
  3. 黄色部分,随时间的扭曲和剔除,通过Step阶梯点和Twirl扭曲节点实现,Noise节点辅助产生扭曲条纹状效果。

节点说明

名称 说明
Fresnel 菲涅尔反射,简单来说就是表面与视角越是平行,则高光效果越明显 (Unity就不能出个中文文档吗,哭enter description herehttp://api.unrealengine.com/CHN/Engine/Rendering/Materials/HowTo/Fresnel/index.html
Step 如果输入In大于等于输入Edge,返回1,否则返回0
Twirl 将类似于黑洞的旋转扭曲效果应用于输入的UV。扭曲效果的中心参考点由输入参数Center决定,效果的整体强度由输入参数Strength决定。输入Offset可用于偏移结果的各个通道。
Position 获取mesh的顶点或片段的位置。可选的空间有Object, View, World, Tangent。(我们使用该位置为世界坐标下的位置,作为Twirl的中心点位置)
Time 可以获取Unity中的时间值。

2.光剑(愿原力与你同在QAQ)

效果



enter description here

sword



节点图



enter description here

enter description here



效果说明

该效果主要分为三个部分:

  1. 红色部分,通过Positon的object即模型坐标下的Y方向Step来获得溶解效果。
  2. 紫色部分,通过Noise,时间节点作用于UV与模型Position相加,给与模型沿着Y轴抖动的效果。
  3. 黄色部分,一个简单的自发光。

节点说明

名称 说明
Position 区别于上次,这次我们使用的Object坐标下,即模型空间下获取模型自身的顶点位置属性
Split 分割,将一个多维向量分割成多个1维的数值。如果输入的向量小于4维,不够的维度会使用默认值分别是 (0, 0, 0, 1)。
Gradient Noise 渐变噪点,基于输入的UV生成一个渐变噪点图(Perlin噪点)。Scale可以控制噪点图的大小。
Tiling And Offset 平铺和偏移,这个功能我们会经常用到,一般只要有贴图的材质上都会有Tiling And Offset。将输入参数UV的值,通过Tiling和Offset改变平铺和偏移。

3.地狱之门(愿火焰进化一切)

效果



enter description here

Fire

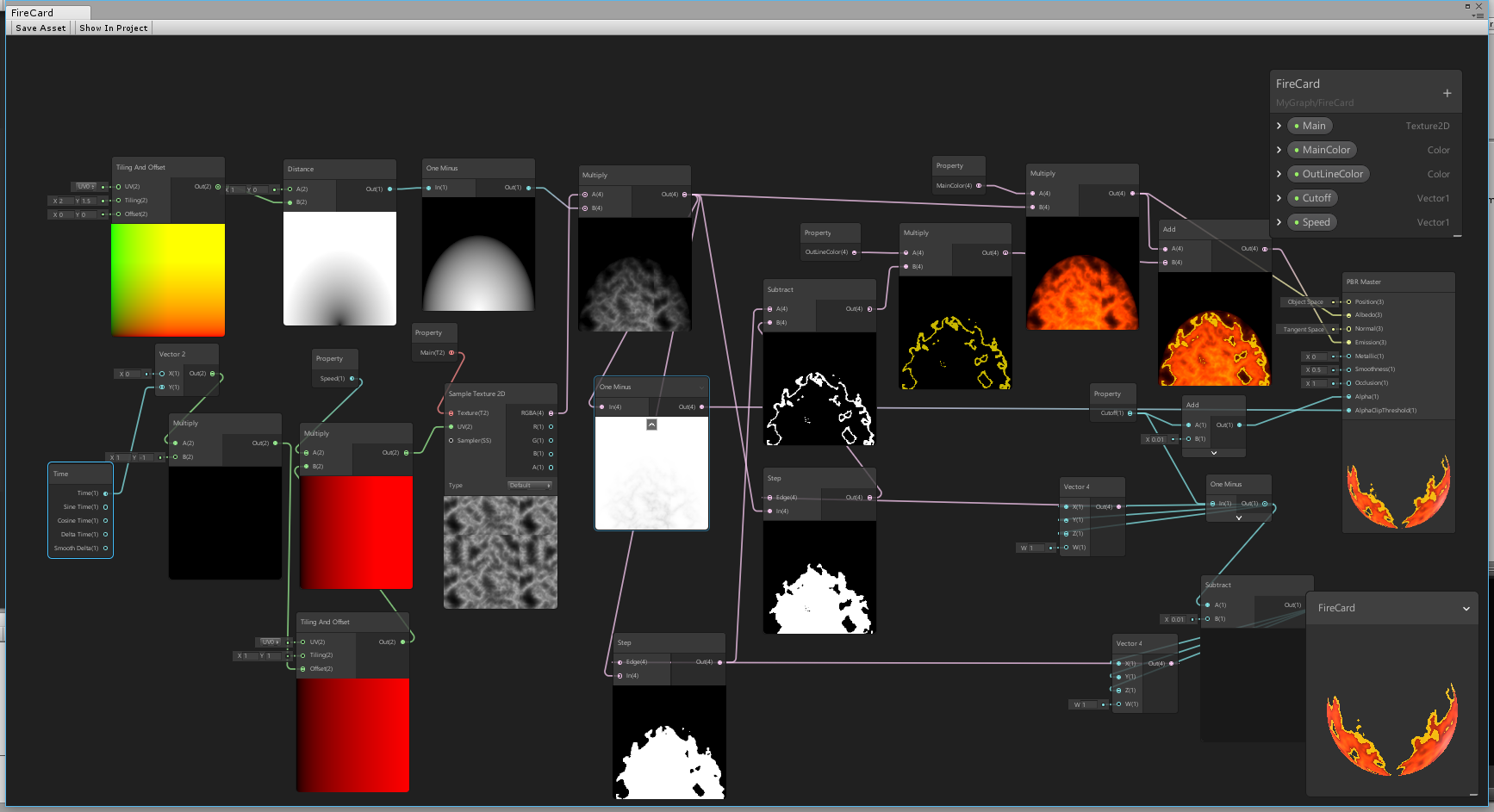

节点图



火焰

火焰



效果说明

UV偏移与发光不在赘述,该效果的要点是边缘部分的与原来颜色叠加,这样火焰enter description here的边缘亮度更高,下过更好。这里我们主要通过不同Step后的图作差值来获取边缘。
黄色:纹理取样
蓝色:遮罩
红色:UV偏移

节点说明

名称 说明
One Minus 1减去,因为纹理像素对应 0~1,所以可以使用该节点做取反操作
Add 相加,这里我们通过相加来混合边缘颜色和原有颜色,也在cutoff剔除的时候加了些,防止将边缘部分剔除
Subtract 相减,我们通过两个不同Step截取后的图相减,从而获得他们的插值部分,即人为获取一定边缘部分

4.火焰卡牌(快进来坐吧,酒馆里可热闹了)

效果



enter description here

MaskCard

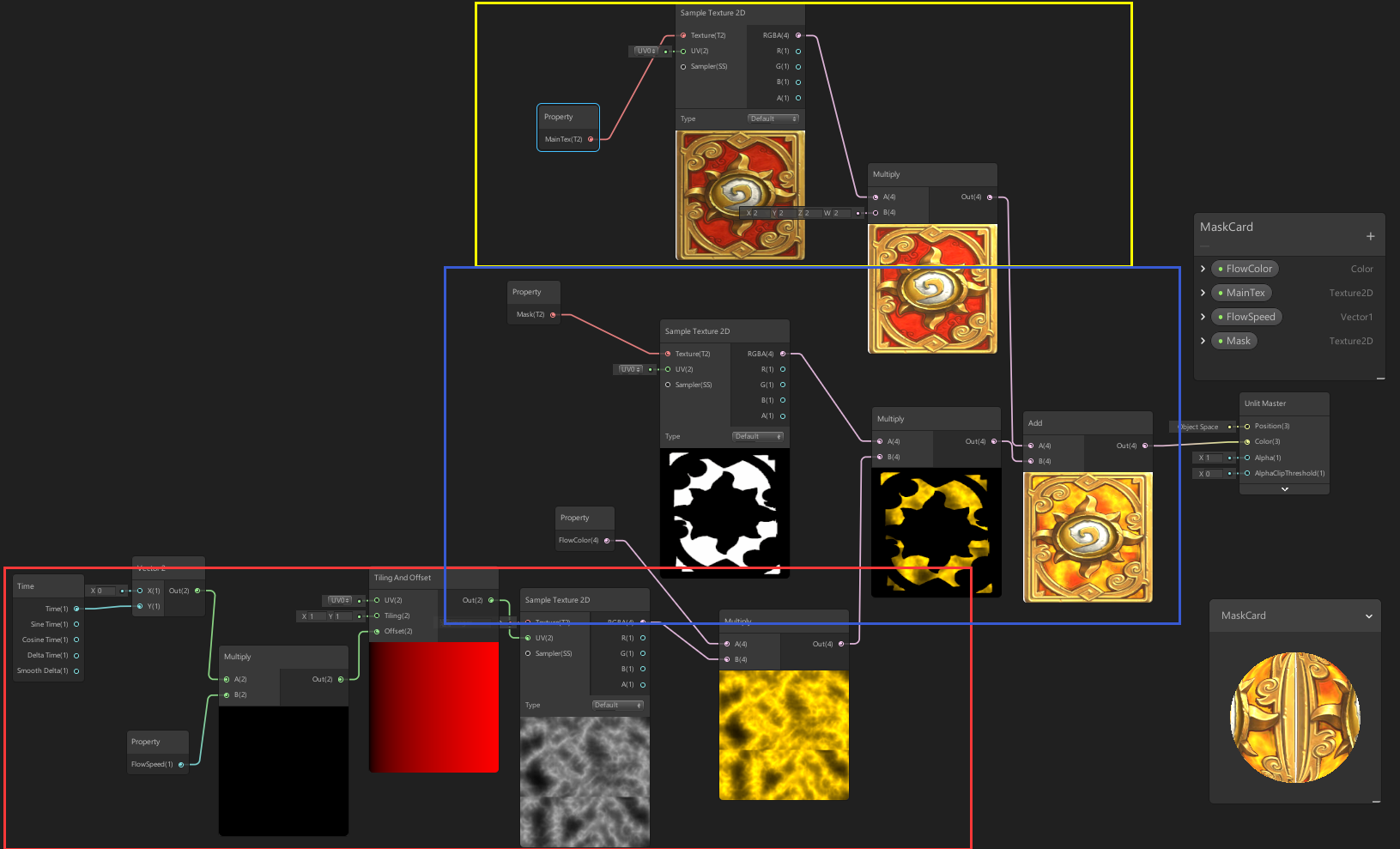

节点图



节点图

节点图



效果说明

像卡牌中流动的效果和前面用到的一样,都是通过控制UV和噪声图来达到的。诸如流水,岩浆,魂魄,雾霭都可以通过这样的方式实现。这个效果比较简单,如果通过多层通道控制遮罩效果,每个遮罩下有不同的特效,我们就可以做出看起来炫酷的效果了。

节点说明

这个效果实现比较简单,需要说明的如若需要多个遮罩效果,可以放在一张图的不同通道下做遮罩。R,G,B,A四层可以做四个遮罩图,这样更能节省资源。然后通过Mask节点来提取不同的遮罩,在控制不同遮罩的效果,我们就能做出更加炫酷的特效。

5.序列帧动画(一切尽在卡牌中)

效果



序列图

AniNum





效果

AniFram

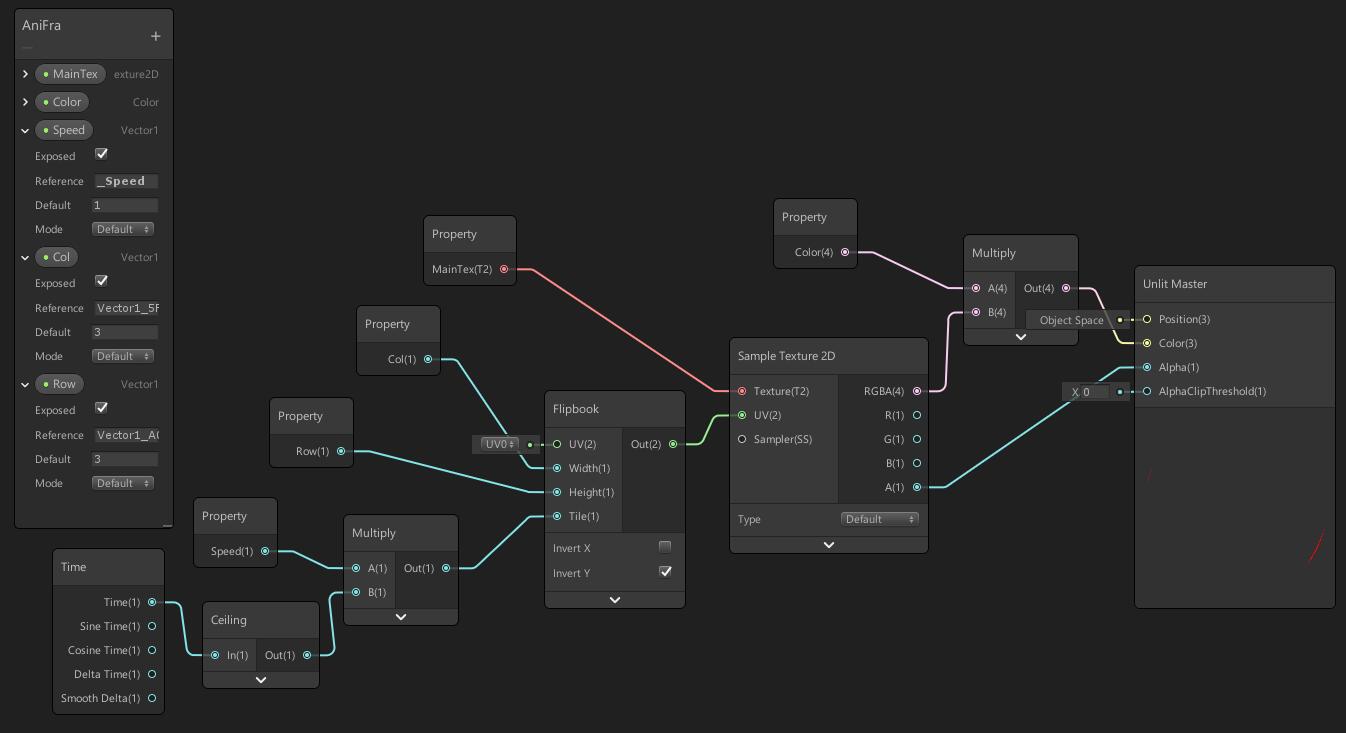

节点图



节点图

aniframe



效果说明

该效果主要实现了序列帧动画,想通过animatior的方式将分割好的序列帧图片播放一样。可以实现读数,火焰,翻页一些效果。

节点说明

名称 说明
Ceilling 返回大于或等于输入值的最小整数。(floor:返回小于或等于输入值的最小整数;round:返回最接近输入值的整数)
Flipbook 将UV分割成若干份width列,height行,通过Tile作为索引来控制UV偏移,实现类似翻页等效果

6.血瓶(🤫喝完这杯,还有三杯(。・∀・)ノ゙嗨)

效果



enter description here

bloodpot

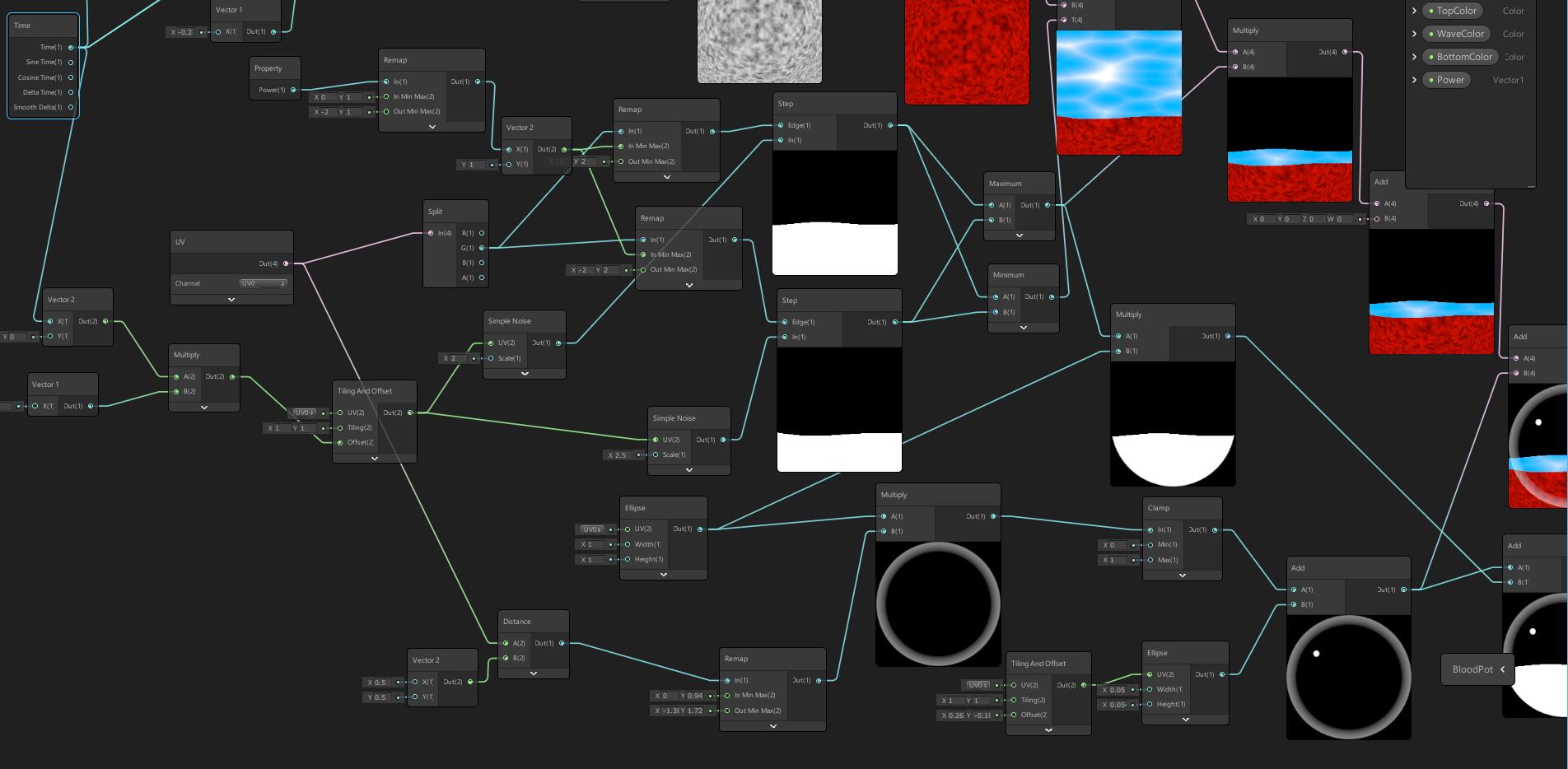

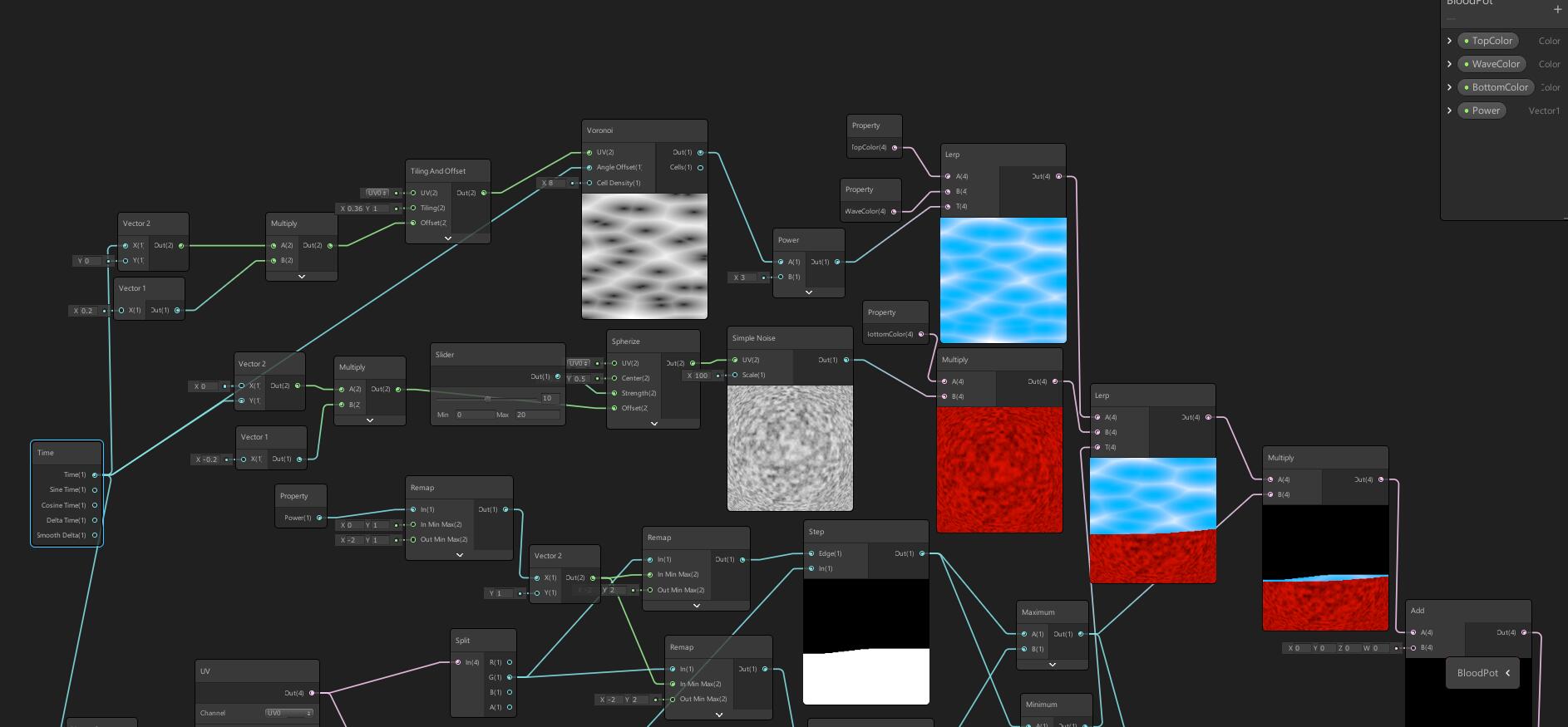

节点图



enter description here

bloodpot





enter description here

b01





enter description here

b02



效果说明

该效果模拟血瓶的样式,主要分为玻璃瓶和瓶内液体两个部分。瓶内液体分别使用泰森多边形Voronoi节点和simplenoise节点制作出上方的波浪和下方粘稠液体的效果。玻璃瓶则是使用Elipse节点和distance节点绘制出环形的效果实现,其中的高亮⚪点也是通过Elipse缩放偏移后达到的。

节点说明

程序化图像节点可参考: 程序化节点

名称 说明
Voronoi 维诺图,分型细胞细胞一样的效果,可以模拟波浪,晶体块等效果。(参考
Elipse 圆形,可设置UV方向径向宽度做出椭圆等
Distance 距离,热度图等效果中可以用到
Remap 将输入值映射到另一范围(该效果中通过重新映射distance模拟出了瓶体渐变效果)
SimpleNoise 简单噪声图
Spherize 球面UV(尽管使用该材质的网格是片,通过球面UV还是模拟出了液体在球体玻璃中扭曲的效果)



7.星系(我的能量,无穷无尽)

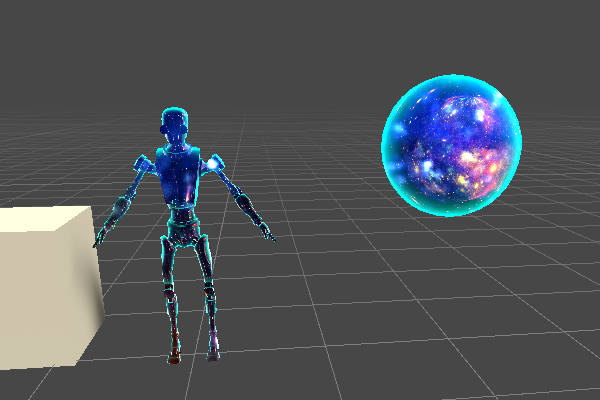

效果



节点图









节点说明

这里通过worldpositon-cameraposition来获取视线向量,并传给samplecubemap的viewdir来让cubemap

名称 说明
Position 获取mesh的顶点或片段的位置。可选的空间有Object, View, World, Tangent
Camera 获取和相机相关的信息,如位置,方向,切平面等
Sample Cubemap 根据输入参数View Direction和Normal进行cubemap采样。可以设置LOD作为LOD采样级别。
