Linux_UDP协议和TCP协议

传输层

负责数据能够从发送端传输到接收端。

端口号(Port)标识了一个主机上进行通信的不同的应用程序。

0～1023：知名端口号。如FTP(21)、SSH(22)、Telnet(23)、SMTP(25)、HTTP(80)、HTTPS(443)。查看知名端口号cat /etc/services
1024～65535：操作系统动态分配端口号。

在TCP/IP协议中，用"源IP“、“源端口号”、“目的IP”、“目的端口号”、"协议号"这样一个五元组来标识一个通信。

注意：一个进程可以绑定多个端口号，因为一个进程可以打开多个文件描述符，而每个文件描述符都对应一个端口号，所以一个进程可以绑定多个端口号。一个端口号不能被多个进程绑定。

netstat：一个用来查看网络状态的重要工具，常用选项如下：
语法：netstat [选项]

n：拒绝显示别名，能显示数字的全部转化成数字
l：仅列出有在listen的服务状态
p：显示建立相关链接的程序名
t：(tcp)仅显示tcp相关选项
u：(udp)仅显示udp相关选项
a：(all)显示所有选项，默认不显示listen相关

pidof：在查看服务器的进程id时非常方便。
语法：pidof [进程名]

1、UDP协议

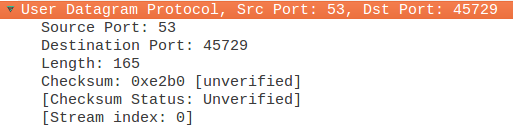

协议格式

源端口号：16位
目地端口号：16位
UDP长度(首部+数据)：16位
UDP校验和：16位

在这里插入图片描述

特点

无连接：知道对方的IP和端口号就直接进行传输，不需要建立连接
不可靠：没有确认机制，没有重传机制，如果因为网络故障该段无法发到对方，UDP协议层也不会给应用层返回任何错误信息
面向数据报：不能够灵活的控制读写数据的次数和数量

面向数据报

应用层交给UDP多长的报文，UDP原样发送，既不会拆分，也不会合并。但是UDP协议长度为16位，也就是说UDP能传输的数据最大是64K，如果要传输的数据超过64K，就需要在应用层手动分包、多次封装、多次发送，在接收段手动拼接。

UDP缓冲区

UDP没有真正意义上的发送缓冲区。调用sendto会直接交给内核，由内核将数据传给网络层协议进行后续的传输动作。
UDP具有接收缓冲区。但是这个接收缓冲区不能保证收到的UDP报的顺序和发送UDP报的顺序一致，如果缓冲区满了，再到达的UDP数据就会被丢弃。

基于UDP的应用层协议

NFS：网络文件系统
TFTP：简单文件传输协议
DHCP：动态住居配置协议
BOOTP：无盘设备启动协议
DNS：域名解析协议

UDP如何实现可靠传输？

在应用层引入和TCP可靠机制类似的实现逻辑。

2、TCP协议

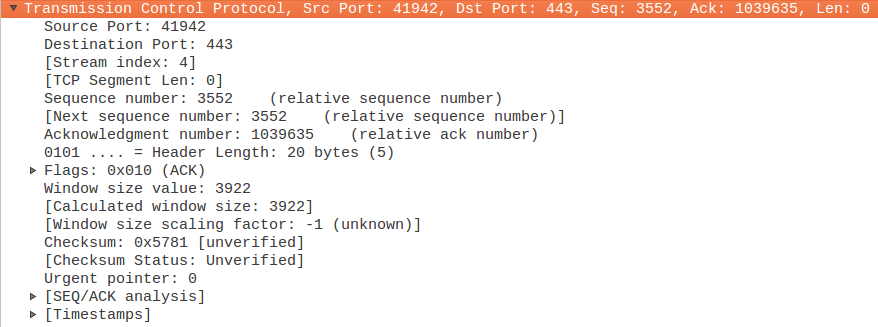

协议格式

源端口号：16位
目的端口号：16位
序号：32位
确认序号：32位
首部长度(首部(不含数据)有多少个4字节(32位)，(5+10(选项))*4)：4位
保留：6位
标志位(URG、ACK、PSH、RST、SYN、FIN)：6位
窗口大小：16位
检验和：16位
紧急指针：16位
选项：40字节

在这里插入图片描述
ACK(确认应答)机制

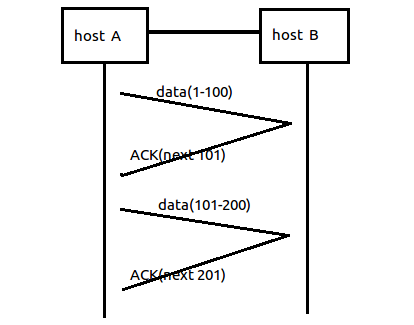

TCP将每个字节的数据都进行了编号，即为序列号。每一个ACK都带有对应的确认序列号，意思是告诉发送者，我已经收到了哪些数据，下一次你从哪里开始发。

在这里插入图片描述
超时重传机制

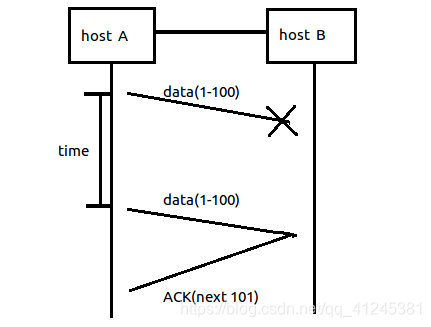

主机A发送数据给B之后，可能因为网络拥堵等原因，数据无法到达主机B，如果主机A在一个特定时间间隔内没有收到B发来的确认应答，就会进行重发。

在这里插入图片描述

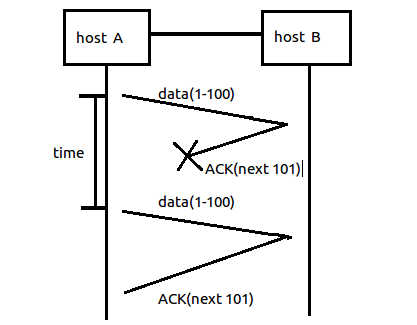

但是，主机A未收到B发来的确认应答，也可能是因为ACK丢失了，因此主机B会收到很多重复数据。那么TCP协议需要能够识别出那些包是重复的包，并且把重复的丢弃掉，这时候序列号就可以很容易做到去重的效果。

在这里插入图片描述
TCP为了保证无论在任何环境下都能比较高性能的通信，因此会动态计算这个最大超时时间。linux中超时以500ms为一个单位进行控制，每次判定超时都是500ms的整数倍，然后以指数的形式递增，即首次超时重传为1500ms，若未应答，第二次为2500ms，第三次为4*500ms…累计到一定重传次数，TCP认为网络或主机端异常，强制关闭连接。

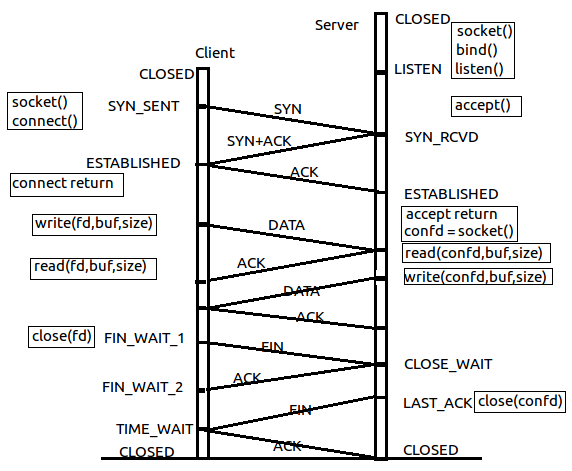

连接管理机制

在这里插入图片描述
滑动窗口

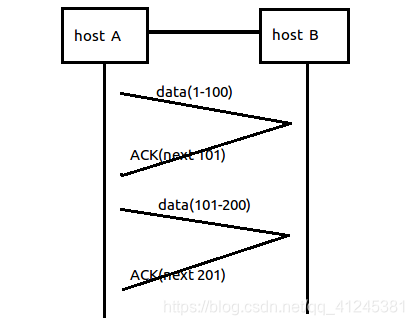

对每一个发送的数据段，都要给一个ACK确认应答，收到ACK后再发送下一个数据段，这样做有一个比较大的缺点就是性能较差，尤其是数据往返的时间较长的时候。既然这样一发一收的方式性能较低，那么一次发送多条数据，就可以大大的提高性能。

在这里插入图片描述
窗口大小指的是无需等待确认应答而可以继续发送数据的最大值。发送前四个段的时候，不需要等待任何ACK，直接发送。收到第一个ACK后，滑动窗口向后移动，继续发送第五个段的数据，依次类推。操作系统内核为了维护这个滑动窗口，需要开辟发送缓冲区来记录当前还有哪些数据没有应答，只有确认应答过的数据，才能从缓冲区删掉。窗口越大，则网络的吞吐率就越高。

在这里插入图片描述

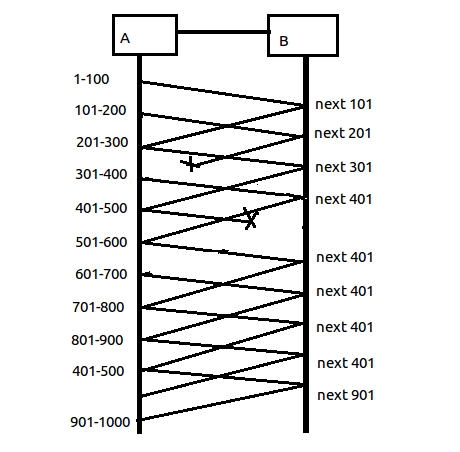

如果数据包抵达，ACK丢了，这种情况下，部分ACK丢了并不要紧，因为可以通过后续的ACK进行确认。如果数据包丢了，当某一段报文段丢失之后，发送端会一直收到401这样的ACK，如果发送端主机连续三次收到了同样一个401这样的应答，就会将对应的数据401 - 500重新发送，这个时候接收端收到了401之后，再次返回的ACK就是901了，接收端之前就已经收到了501-900，被放到了接收端操作系统内核的接收缓冲区中，这就是快重传。

流量控制

接收端处理数据的速度是有限的。如果发送端发的太快，导致接收端的缓冲区被打满，这个时候如果发送端继续发送，就会造成丢包，继而引起丢包重传等等一系列连锁反应。因此TCP支持根据接收端的处理能力，来决定发送端的发送速度，这个机制就叫做流量控制(Flow Control)。

接收端将自己可以接收的缓冲区大小放入TCP首部中的窗口大小字段，通过ACK端通知发送端
窗口大小字段越大，说明网络的吞吐量越高
接收端一旦发现自己的缓冲区快满了，就会将窗口大小设置成一个更小的值通知给发送端
发送端接收到这个窗口之后，就会减慢自己的发送速度
如果接收端缓冲区满了，就会将窗口置为0，这时发送方不再发送数据，但是需要定期发送一个窗口探测数据，使接收端把窗口大小告诉发送端

拥塞控制

虽然TCP滑动窗口能够高效可靠的发送大量的数据，但是如果在刚开始阶段就发送大量的数据，仍然可能引发问题。因为网络上有很多的计算机，可能当前的网络状态就已经比较拥堵，在不清楚当前网络状态下，发送大量的数据，是很有可能引起网络拥塞，TCP引入慢启动机制，先发少量的数据探探路，摸清当前的网络拥堵状态，再决定按照多大的速度传输数据。

拥塞窗口：发送开始的时候，定义拥塞窗口大小为1，每次收到一个ACK应答，拥塞窗口加1，每次发送数据包的时候，将拥塞窗口和接收端主机反馈的窗口大小做比较，取较小的值作为实际发送的窗口。

慢启动：拥塞窗口的增长速度是指数级别，称慢启动。慢启动设定了一个阈值，在一开始以指数级别增长，当拥塞窗口超过这个阈值的时候，不再按照指数方式增长，而是按照线性方式增长。当TCP开始启动的时候，慢启动阈值等于窗口最大值，在每次超时重发的时候，慢启动阈值会变成原来的一半，同时拥塞窗口置1。

拥塞控制小结：

慢开始：指数增长到阈值
拥塞避免：加法增大直到网络拥塞
网络拥塞：乘法减小，阈值减到发生拥塞时拥塞窗口的一半

延迟应答

如果接收数据的主机立刻返回ACK应答，这时候返回的窗口可能比较小。窗口越大，网络吞吐量就越大，传输效率就越高。

延迟应答：每隔N个包应答一次，超过最大延迟时间就应答一次。具体的数量和超时时间，依操作系统不同也有差异，一般N取2，超时时间取200ms。

捎带应答

在延迟应答的基础上，ACK把回应的消息一并发给对方。

面向字节流

创建一个TCP的socket，同时在内核中创建一个发送缓冲区和一个接收缓冲区。调用write时，数据会先写入发送缓冲区中，如果发送的字节数太长，会被拆分成多个TCP的数据包发出，如果发送的字节数太短，就会先在缓冲区里等待，等到缓冲区长度差不多了或者其他合适的时机发送出去，接收数据的时候，数据也是从网卡驱动程序到达内核的接收缓冲区，然后应用程序可以调用read从接收缓冲区拿数据。TCP的一个连接，既有发送缓冲区也有接收缓冲区，那么对于这一个连接，既可以读数据也可以写数据，这叫全双工。

由于缓冲区的存在，TCP程序的读和写不需要逐一匹配。比如读或写100字节数据时。可以一次调用read或write，也可以每次read或write一个字节，执行100次。

TCP异常情况

进程终止：进程终止会释放文件描述符，仍然可以发送FIN，和正常关闭没有什么区别。
机器重启：和进程终止的情况相同。
机器掉电/网线断开：接收端认为连接还在，一旦接收端有写入操作，接收端发现连接已经不在了，就会进行reset，即使没有写入操作，TCP自己也内置了一个保活定时器，会定期询问对方是否还在，如果对方不在，也会把连接释放，另外，应用层也有这种检测机制。
