简单计算机系统综合设计（CPU）
前言：作为一位来自于湖南大学的本科生，让我最难忘记的就是这一次CPU的综合设计了。学软件的我，贴一篇硬件编程没啥意思，纯当打发时间。

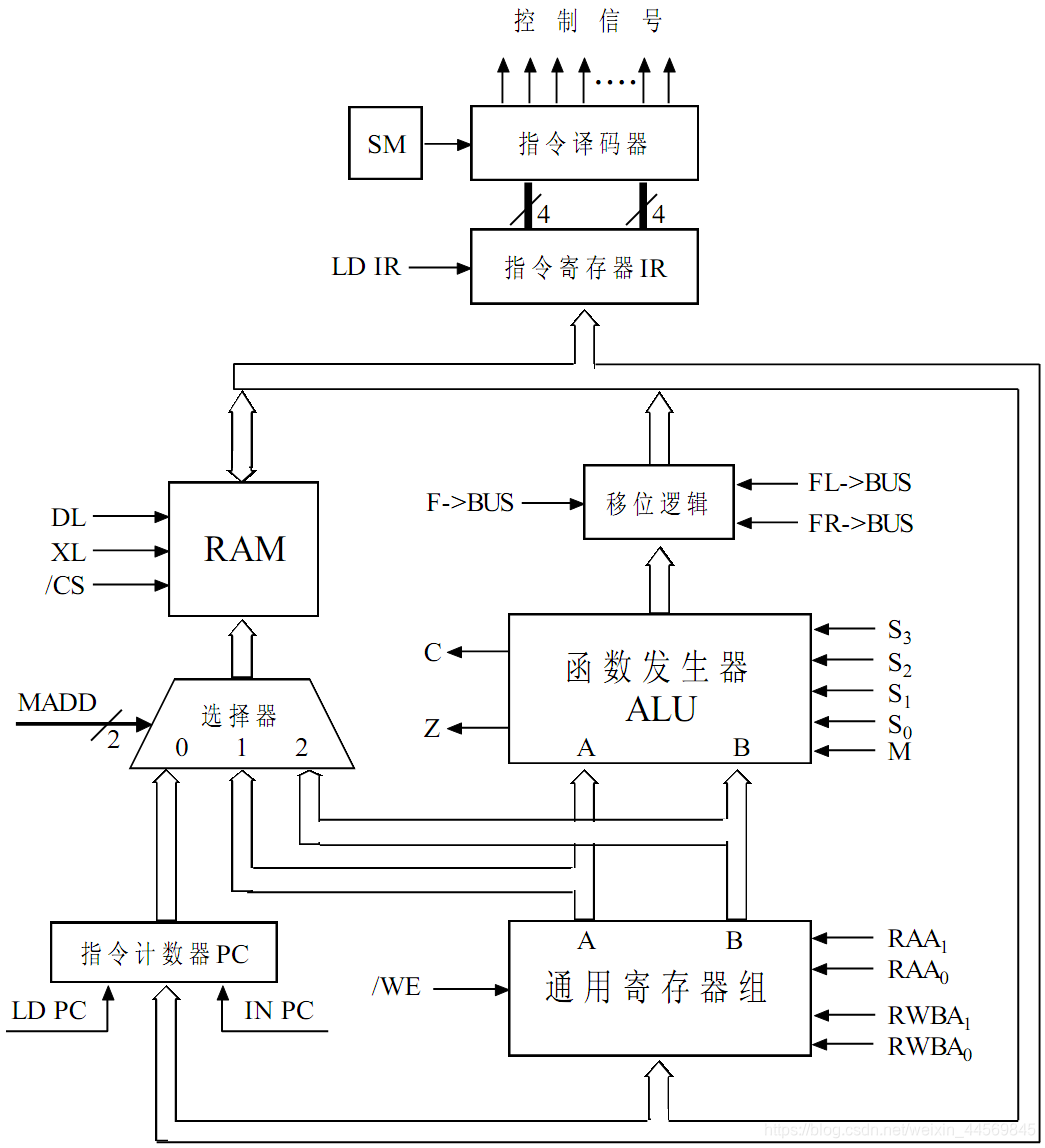

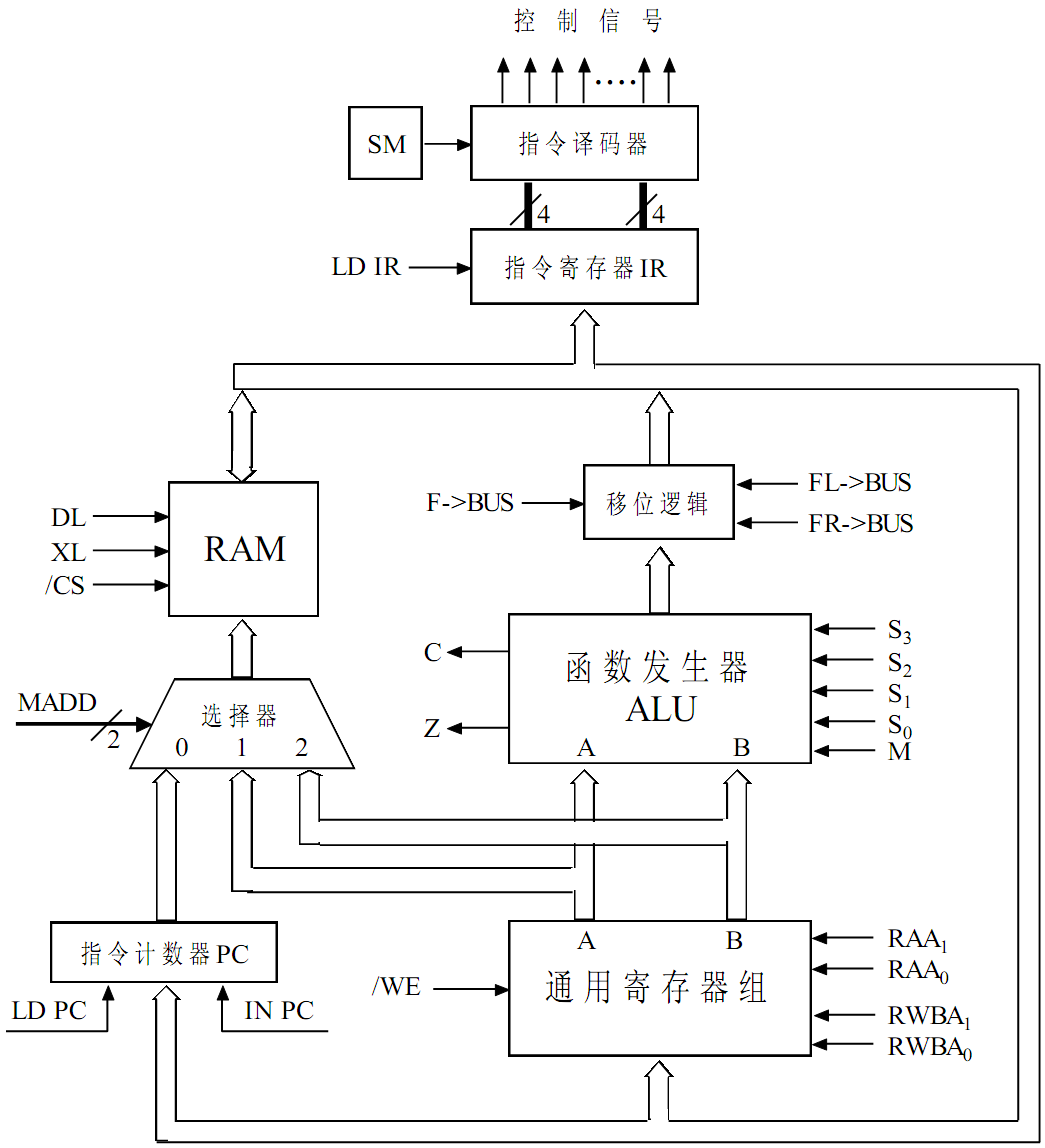

基本部件
数字逻辑实验中我们要求完成的有以下基本部件，使用VHDL源完成编程。
0000：指令寄存器IR，
a) 模块的接口设计
控制信号：LDIR,CLK,I[7…0]
输入信号：需执行指令I[7…0] 输出信号：需执行指令out1[7…0]
b) 功能实现
根据指令寄存器IR的功能可知：
当HALT = 1 时，输出信号 x[7…0] 为高阻态；
否则，当处于时钟下降沿时，LDIR = 1时，输出信号out[7…0]为输入信号I[7…0]。
VHDL的实现如下所示：
library ieee;
use ieee.std_logic_1164.all;
entity IR is
port (LDIR, CLK : in std_logic;
I : in std_logic_vector(7 downto 0);
OUT1 : out std_logic_vector(7 downto 0)
);
end IR;
architecture behavior of IR is
signal command: std_logic_vector(7 downto 0);
begin
OUT1 <= command;
process(CLK)
begin
if (CLK'event and CLK = '0' and LDIR = '1') then
command <= I;
end if;
end process;
end behavior;
0001：指令译码器DECODING，
a) 模块的接口设计
控制信号：EN 输入信号：需执行指令IR[7…0]
输出信号：需执行指令IR[7…0]，
各项指令的控制信号：MOVA，MOVB，MOVC，ADD，SUB，OR1，NOT1，RSR，RSL，JMP，JZ，JC，IN1，OUT1，NOP，HALT
b) 功能实现
根据指令译码器的功能可知：
当EN = 1时，输入信息：需执行指令IR[7…0]对应一个指令控制信号。
指令译码器需要完成指令机器码和指令控制信号的一一对应。
VHDL的实现如下所示：
library ieee;
use ieee.std_logic_1164.all;
entity DECODING is
port(EN:in std_logic;
IR:in std_logic_vector(7 downto 0);
MOVA, MOVB, MOVC, ADD, SUB, OR1, NOT1, RSR, RSL, JMP, JZ, JC, IN1, OUT1, NOP, HALT: out std_logic);
end DECODING;
architecture behavior of DECODING is
signal R: std_logic_vector(7 downto 0):="00000000";
signal signalB,signalC: std_logic;
begin
MOVA <= '1' when
IR(7 downto 4) = "1111" and (not (IR(3 downto 2) = "11")) and (not (IR(1 downto 0) = "11")) and EN = '1' else '0';
MOVB <= '1' when
IR(7 downto 4) = "1111" and (IR(3 downto 2) = "11") and (not (IR(1 downto 0) = "11")) and EN = '1' else '0';
MOVC <= '1' when
IR(7 downto 4) = "1111" and (not (IR(3 downto 2) = "11")) and (IR(1 downto 0) = "11") and EN = '1' else '0';
ADD <= '1' when
IR(7 downto 4) = "1001" and EN = '1' else '0';
SUB <= '1' when
IR(7 downto 4) = "0110" and EN = '1' else '0';
OR1 <= '1' when
IR(7 downto 4) = "1011" and EN = '1' else '0';
NOT1 <= '1' when
IR(7 downto 4) = "0101" and EN = '1' else '0';
RSR <= '1' when
IR(7 downto 4) = "1010" and (IR(1 downto 0) = "00") and EN = '1' else '0';
RSL <= '1' when
IR(7 downto 4) = "1010" and (IR(1 downto 0) = "11") and EN = '1' else '0';
JMP <= '1' when
IR(7 downto 0) = "00010000" and EN = '1' else '0';
JZ <= '1' when
IR(7 downto 0) = "00010001" and EN = '1' else '0';
JC <= '1' when
IR(7 downto 0) = "00010010" and EN = '1' else '0';
IN1 <= '1' when
IR(7 downto 4) = "0010" and EN = '1' else '0';
OUT1 <= '1' when
IR(7 downto 4) = "0100" and EN = '1' else '0';
NOP <= '1' when
IR(7 downto 0) = "01110000" and EN = '1' else '0';
HALT <= '1' when
IR(7 downto 0) = "10000000" and EN = '1' else '0';
end behavior;
0010：控制信号产生逻辑 LOGIC，
a) 模块的接口设计
控制信号：SM
输入信号：MOVA,MOVB,MOVC,ADD,SUB,OR1,NOT1,RSR,RSL,JMP,JZ,JC,IN1,OUT1,NOP,HALT,C,Z
输出信号：INPC,LDPC,LDIR,WE,FBUS,FLBUS,FRBUS,CS,DL,XL,M,HALT_out
b) 功能实现
当SM = 1时，输入信息：需执行指令IR[7…0]对应一个指令控制信号。
指令译码器需要完成指令机器码和指令控制信号的一一对应。
VHDL的实现如下所示：
library ieee;
use ieee.std_logic_1164.all;
entity control_logism is
port(SM,MOVA,MOVB,MOVC,ADD,SUB,OR1,NOT1,RSR,RSL,JMP,JZ,JC,IN1,OUT1,NOP,HALT,C,Z:in std_logic;
IR: in std_logic_vector(7 downto 0);
RAA,RWBA,MADD: out std_logic_vector(1 downto 0);
S: out std_logic_vector(3 downto 0);
INPC,LDPC,LDIR,WE,FBUS,FLBUS,FRBUS,CS,DL,XL,M,HALT_out: out std_logic
);
end control_logism;
architecture control_logism_behavior of control_logism is
begin
process(MOVA,MOVB,MOVC,ADD,SUB,OR1,NOT1,RSR,RSL,JMP,JZ,JC,C,Z,IN1,OUT1,NOP,HALT,IR)
begin
S(3) <= IR(7);
S(2) <= IR(6);
S(1) <= IR(5);
S(0) <= IR(4);
LDIR <= not SM;
INPC <= (not SM);
LDPC <= JMP or (Z and JZ) or (C and JC);
WE <= ((not MOVA) and (not MOVC) and (not ADD) and (not SUB) and (not OR1) and (not NOT1) and (not RSR) and (not RSL) and (not IN1)) or (not SM);
RAA <= IR(1 downto 0);
RWBA <= IR(3 downto 2);
M <= ADD or SUB or OR1 or NOT1;
FBUS <= MOVA or MOVB or ADD or SUB or OR1 or NOT1 or OUT1;
FLBUS <= RSL;
FRBUS <= RSR;
DL <= (not SM) or MOVC or JMP or JC or JZ;
XL <= MOVB;
MADD(1) <= MOVB;
MADD(0) <= MOVC;
HALT_out <= HALT;
end process;
end control_logism_behavior;
0011：函数发生器ALU，
a) 控制信号：M，S[3…0]
输入信号：数据A[7…0]，B[7…0]
输出信号：数据COUT[7…0]，C，Z
b) 功能实现
根据函数发生器ALU的功能可知：
根据 M，S[3…0]，需要判断：
对数据进行加法运算，减法运算，或运算，取反运算还是不处理；
根据数据A[7…0]，B[7…0]，可以得到各种运算的结果；
通过运算结果可以得到输出的数据COUT[7…0]，以及C，Z
函数发生器ALU需要完成：
对A口，B口进入的数据进行各种运算并且处理输出结果。
VHDL的实现如下所示：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
use ieee.std_logic_arith.all;
entity model_operator_ALU is
port (
m : in std_logic;
s : in std_logic_vector(3 downto 0);
a, b : in std_logic_vector(7 downto 0);
T : out std_logic_vector(7 downto 0);
cf, zf : out std_logic);
end model_operator_ALU;
architecture Behavior of model_operator_ALU is
signal temp : std_logic_vector(8 downto 0);
signal pf,pf2 : std_logic_vector(0 downto 0);
begin
pf <= "0";
pf2 <= "1";
with m&s select
temp <= (pf&b) + (pf&a) when "11001",
(pf2&b) - (pf&a) when "10110",
(pf&b) or (pf&a) when "11011",
not (pf&b) when "10101",
pf&a when "11111",
pf&a when "01111",
pf&b when "11010",
pf&b when "01010",
pf&b when "00100",
pf&b when "10100",
"011111111" when others;
T <= temp(7 downto 0);
cf <= temp(8);
zf <= not(temp(8) or temp(7) or temp(6) or temp(5) or temp(4) or temp(3) or temp(2) or temp(1) or temp(0));
end Behavior;
0100：移位逻辑SHIFT，
a) 控制信号：FBUS，FLBUS，FRBUS
输入信号：数据a[7…0] 输出信号：数据 w[7…0]，cf
b) 功能实现
根据移位逻辑的功能可知：
当FBUS = 1时，输出数据 w[7…0]为输入数据a[7…0]；
当FLBUS = 1时，输出数据 w[7…0]为输入数据a[7…0]的逻辑左移；
当FRBUS = 1时，输出数据 w[7…0]为输入数据a[7…0]的逻辑右移；
通过结果可以得到cf；
移位逻辑需要完成：对输入数据a[7…0]进行逻辑移位并且处理输出结果。
VHDL的实现如下所示：
library ieee;
use ieee.std_logic_1164.all;
entity shift_logic is
port(fbus,flbus,frbus: in std_logic;
a: in std_logic_vector(7 downto 0);
cf: out std_logic;
w: out std_logic_vector(7 downto 0));
end shift_logic;
architecture behavior of shift_logic is
begin
process(fbus,flbus,frbus)
begin
if (flbus = '1' ) then
w <= a(6 downto 0) & '0';
cf <= a(7);
elsif (frbus = '1' ) then
w <= '0' & a(7 downto 1) ;
cf <= a(0);
elsif (fbus = '1') then
w <= a;
elsif (fbus = '0') then
w <= "ZZZZZZZZ";
end if;
end process;
end behavior;
0101：使能信号SM，
a) 控制信号：CLK,EN 输出信号：SM
b) 功能实现
根据SM信号发生器的功能可知：
当处于时钟下降沿时，输出信号与之前状态的输出信号相反。
VHDL的实现如下所示：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
use ieee.numeric_std.all;
entity SM_fun is
port (CLK,EN: in std_logic;
SM: out std_logic);
end SM_fun;
architecture behavior of SM_fun is
signal ls: std_logic:='0';
begin
process(CLK,EN)
begin
if (CLK'event and (CLK = '0') and (EN = '1')) then
ls <= not ls;
end if;
end process;
SM <= ls;
end behavior;
0110：指令计数器PC，
a) 模块的接口设计
控制信号：LDPC，INPC，clk
输入数据：地址值 indata[7…0] 输出数据：地址值 outdata[7…0]
b) 功能实现
根据指令计数器PC的功能可知：
在时钟的下降沿，若LDPC = 1，输入外部的地址值，并输出该地址值；
若INPC = 1，将原先的地址值加一，并输出该地址值。
VHDL实现如下所示：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
entity Instruction_counter_PC is
port(LDPC,INPC,CLK: in std_logic;
indata: in std_logic_vector(7 downto 0);
outdata: out std_logic_vector(7 downto 0));
end Instruction_counter_PC;
architecture behavior of Instruction_counter_PC is
signal pc: std_logic_vector(7 downto 0):= "00000000";
begin
process(LDPC,INPC,CLK)
begin
if (CLK'EVENT and CLK = '0' and INPC = '1' and LDPC = '0') then
pc <= pc + 1;
elsif (CLK'EVENT and CLK = '0' and INPC = '0' and LDPC = '1') then
pc <= indata;
end if;
outdata <= pc;
end process;
end behavior;
0111：通用寄存器组REGISTER，
a) 模块的接口设计
控制信号：WE，RAA[1…0]，RWBA[1…0]，clk
输入信号：总线数据I[7…0]
输出信号：AO[7…0]，BO[7…0]
CHECK： register_A [7…0]，register_B[7…0]，register_C [7…0]
b) 功能实现
根据通用寄存器组的功能可知：
当处于时钟下降沿时，当WE = 0时：
根据 RWBA[1…0]，需要向通用寄存器组中存入数据；
根据 RAA[1…0]，RWBA[1…0]，向A口和B口输出数据
通用寄存器组需要完成：
对寄存器A，寄存器B，寄存器C进行数据的输入和输出。
VHDL的实现如下所示：
library ieee;
use ieee.std_logic_1164.all;
entity Universal_register_group is
port(
RA : in std_logic_vector(1 downto 0);
WA : in std_logic_vector(1 downto 0);
I : in std_logic_vector(7 downto 0);
WE : in std_logic;
clk : in std_logic;
AO : out std_logic_vector(7 downto 0);
BO : out std_logic_vector(7 downto 0);
register_A : out std_logic_vector(7 downto 0);
register_B : out std_logic_vector(7 downto 0);
register_C : out std_logic_vector(7 downto 0));
end Universal_register_group;
architecture behavior of Universal_register_group is
signal A : std_logic_vector(7 downto 0) := "00000011";
signal B : std_logic_vector(7 downto 0) := "00001100";
signal C : std_logic_vector(7 downto 0) := "00110000";
begin
--Output operation
process(clk)
begin
if(clk'event and clk = '0')then
if(WE = '0') then
if(WA = "00")then
A <= I;
elsif(WA = "01")then
B <= I;
elsif(WA = "10")then
C <= I;
end if;
end if;
end if;
end process;
--output operation
AO <= A when RA = "00" else
B when RA = "01" else
C when RA = "10" or RA = "11";
BO <= A when WA = "00" else
B when WA = "01" else
C when WA = "10" or WA = "11";
register_A <= A;
register_B <= B;
register_C <= C;
end behavior;
1000：选择器SELECTOR
a) 模块的接口设计
控制信号：MADD
输入信号：I0[7…0]，I1[7…0]，I2[7…0] 输出信号：OUT1[7…0]
b) 功能实现
根据选择器的功能可知：
当MADD = 00时，输出信息 COUT[7…0] 输入信息 S0[7…0]；
当MADD = 01时，输出信息 COUT[7…0] 输入信息 S1[7…0]；
当MADD = 10时，输出信息 COUT[7…0] 输入信息 S2[7…0]。
VHDL的实现如下所示：
library ieee;
use ieee.std_logic_1164.all;
entity selector is
port (MADD : in std_logic_vector(1 downto 0);
I0, I1, I2 : in std_logic_vector(7 downto 0);
OUT1 : out std_logic_vector(7 downto 0)
);
end selector;
architecture behavior of selector is
begin
OUT1 <= I0 when MADD = "00"
else I1 when MADD = "01"
else I2 when MADD = "10"
else "ZZZZZZZZ" when MADD = "11";
end behavior;

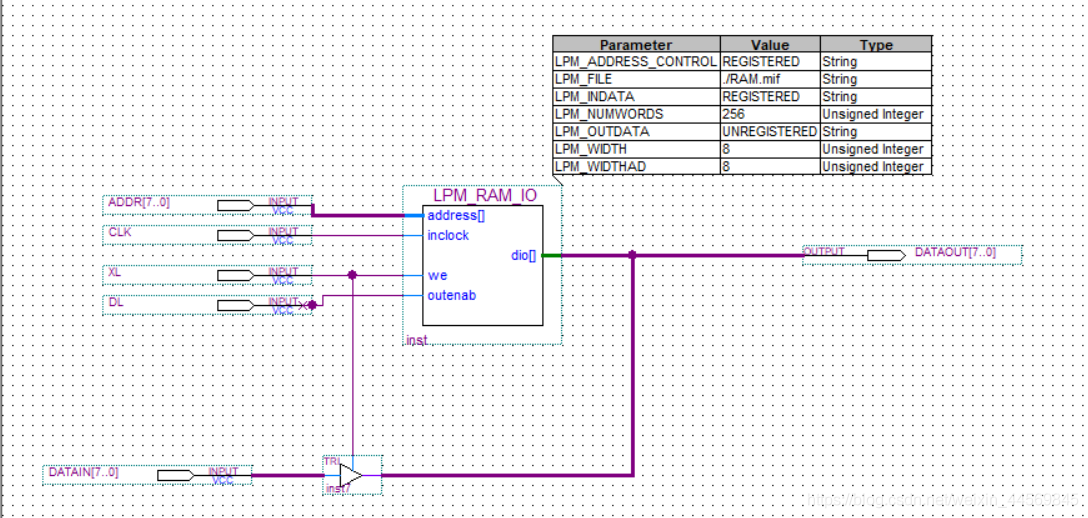

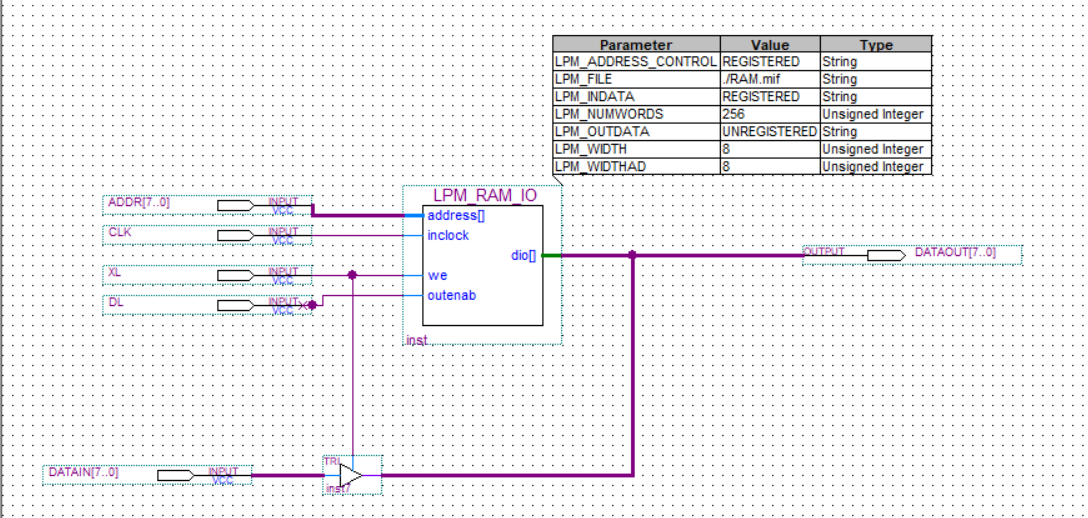

1001：存储器RAM，
a) 模块的接口设计
控制信号：inclock （ clk ），we （XL），outenab（DL）
输入信号：address[7…0] 输出信号：dio[7…0]
b) 功能实现

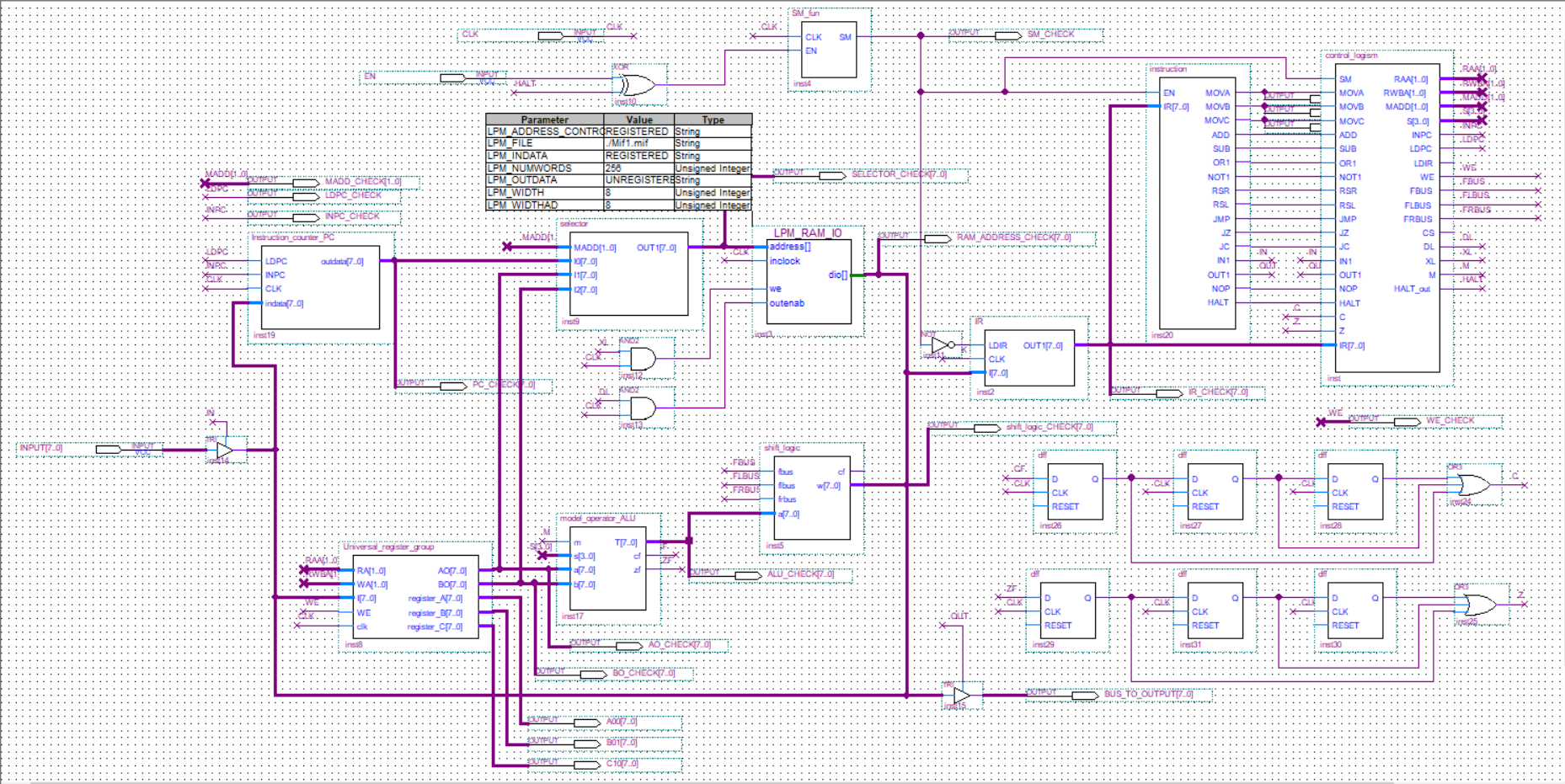

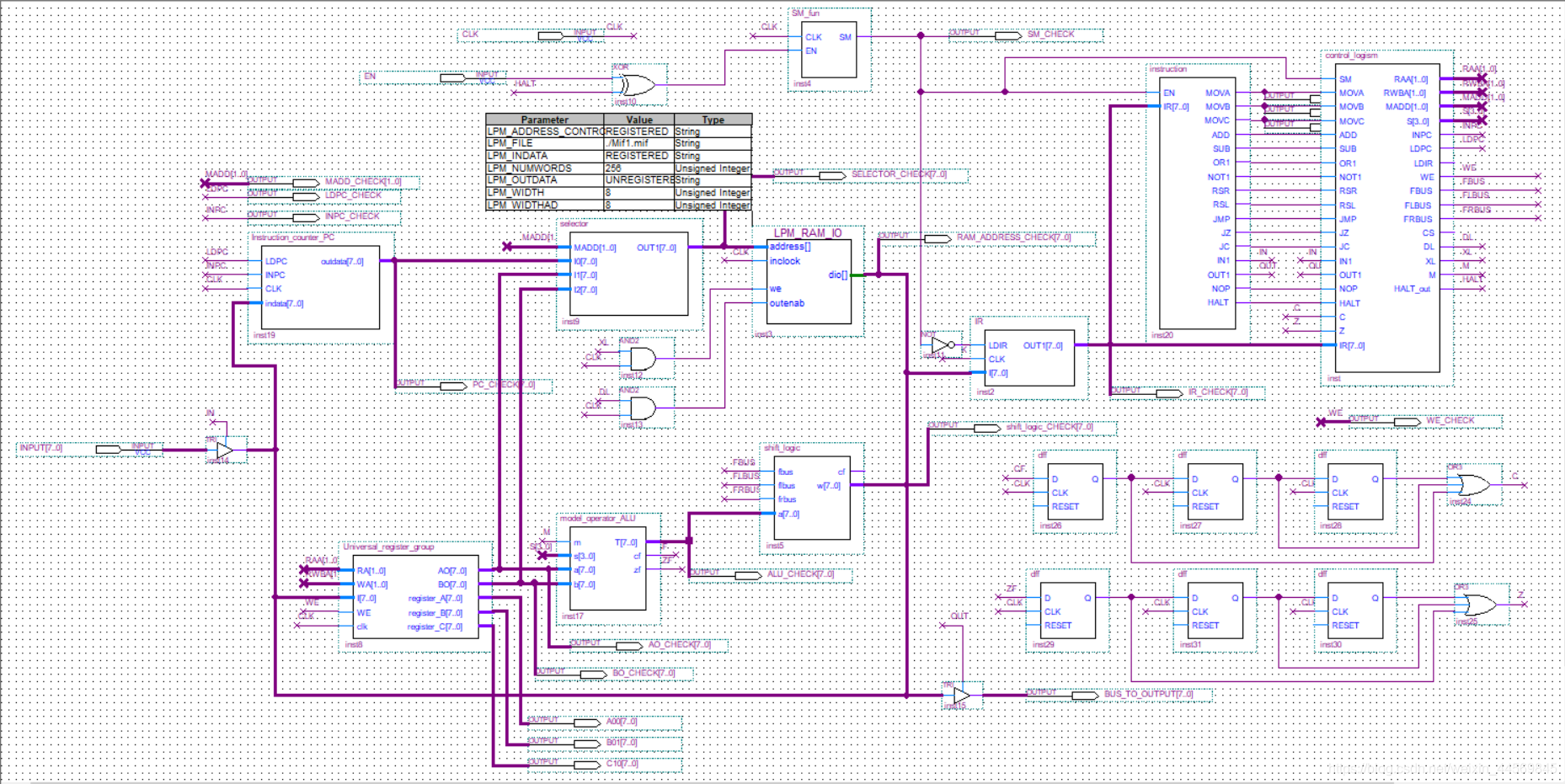

CPU逻辑图
CPU逻辑图
总结
模型机的设计坑比较多
下面我分类记录了一下：
1：process的应用：我在仿真时发现信号输出的值一直是预定义信号，后来发现是因为process只能够响应信号的变化，在信号一直为某一个值时，process不会作出响应。因此，除了带有时钟信号的部件，我一律弃用了process，改为并行。
2．无论我执行哪一个指令，发现通用寄存器组的输出一直为0，因此我额外增加了register_A, register_B, register_C来CHECK我的信号，最后发现使我的BUS总线没有输入，因此我追溯到了我的ALU部分，原来是这里阻塞了信号，使得ALU和shift_logic的输出一直为高阻态，导致BUS总线一直是高阻态。
3.我的指令译码器在开始时也是没有输出的，在此之前我曾将重写了指令译码器，发现是因为指令译码器内部输入和信号搞反了，这也算是一个低级错误了吧。
4.在设计CPU的时候，连线是一个较大的问题，因为好多的信号都会串在一起，因此可以采用不直接连线，而是通过端口的名称定义为相同，从而间接将它们连接起来。
注：
本篇博客仅用作学习交流使用，新学者还是建议还是自己敲一遍。
