AG9310-MEQ|AG9310中文规格书|AG9310设计电路|TypeC转HDMI方案开发

牧云@^-^@ 提交于 2020-01-15 02:01:19

AG9310-MEQ,安格AG9310,AG9310中文规格书 , AG9310设计资料,AG9310代理商,Type-CHDMI方案

AG9310-MEQ功能描述:

ALGOLTEK(安格) AG9310是一款实现USB Type-C 转HDMI数据转换器。支持USB Type-C 显示端口替代模式,AG9310可以将视频和音频流从USB Type-C 接口传输到HDMI端口。在AG9310中,支持1路、2路@1.62Gbps、2.7Gbps和5.4Gbps频率输入的不同配置,HDMI支持4K2K@30Hz输出。

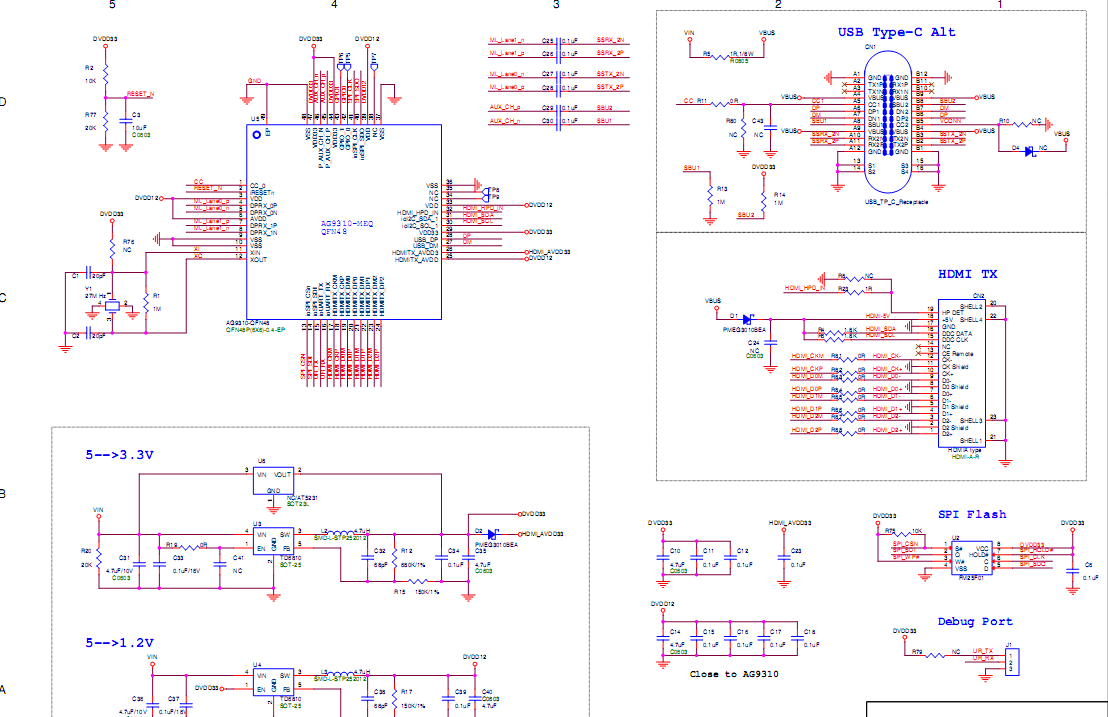

AG9310设计电路图如下:

二、 AG9310-MEQ特点

嵌入式16位MCU

AG9310支持EDID和MCC直通

支持热插拔检测

AG9310支持外部SPI闪存固件升级

支持嵌入式HDCP 1.4

1.2V核心电源和3.3V I/O电源

嵌入式5V/1.2V高效稳压器

同时显示通过HDMI输出

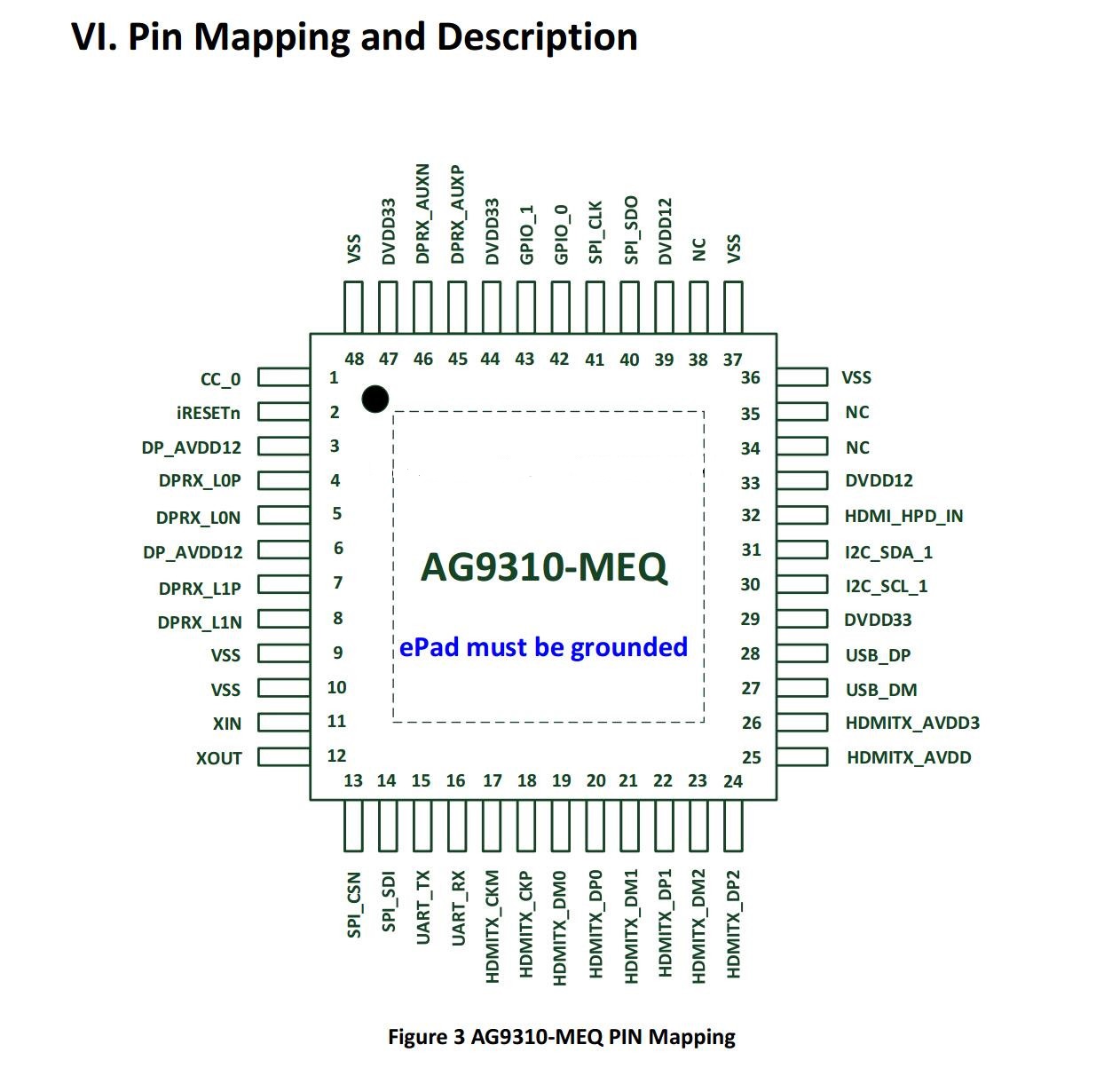

AG9310引脚定义如下图:
