虚拟局域网（VLAN）

文章目录

• 1、引入
• 2、VLAN描述
• 3、VLAN种类：
• 4、静态VLAN的配置
• 5、TRUNK
• 6、TRUNK的配置

1、引入

随着局域网的规模壮大，广播量也会激增。

2、VLAN描述

分割广播域

• 物理分割
• 逻辑分割

VLAN优势

• 控制广播

• 增强网络安全性

• 简化网络管理

3、VLAN种类：

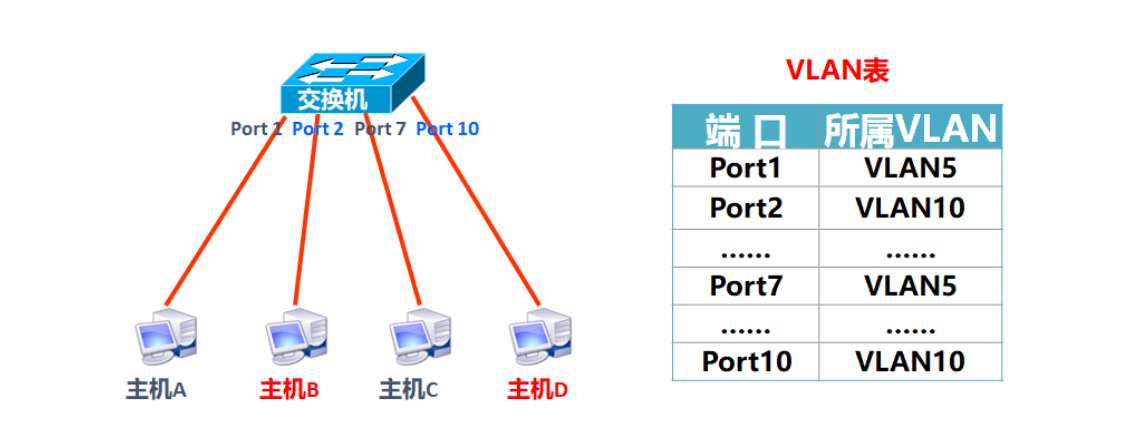

静态VLAN
基于端口划分静态VLAN

动态VLAN
基于MAC地址划分VLAN

4、静态VLAN的配置

创建VLAN

Switch(config)# vlan vlan-id
Switch(config-vlan)# name vlan-name

将交换机的端口加入到相应的VALN中

Switch(config)# interface *interface-id*
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan vlan-id

同时将多个端口加入VLAN

Switch(config)# interface range f0/1 – 10
Switch(config-if-range)# switchport access vlan vlan-id

验证查看

Switch# show vlan brief

5、TRUNK

          实现交换机之间的VLAN通信，为每一个VLAN提供一条链路

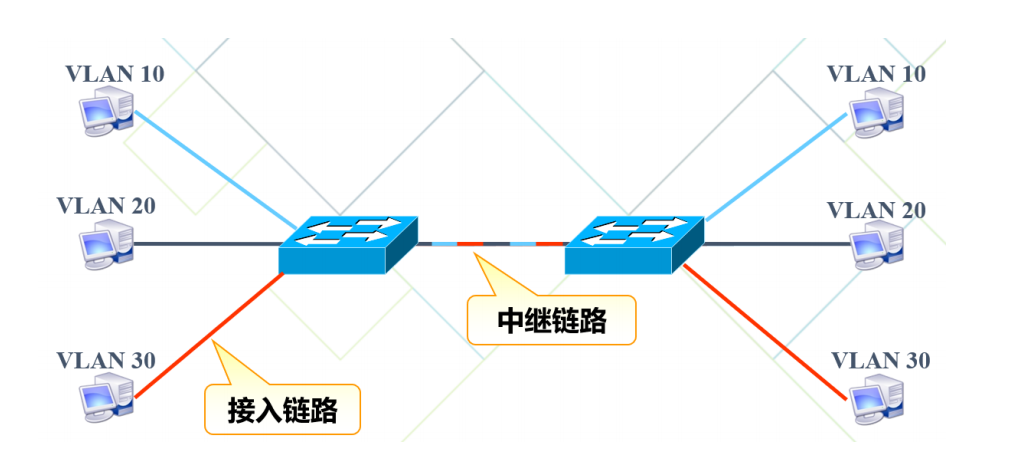

交换网络中的链路类型

• 接入链路（access）：一般连接PC终端，只能传输一种VLAN的数据
• 中继链路（Trunk）：连接不同交换机，属于公共链路，可以传输所有VLAN的数据

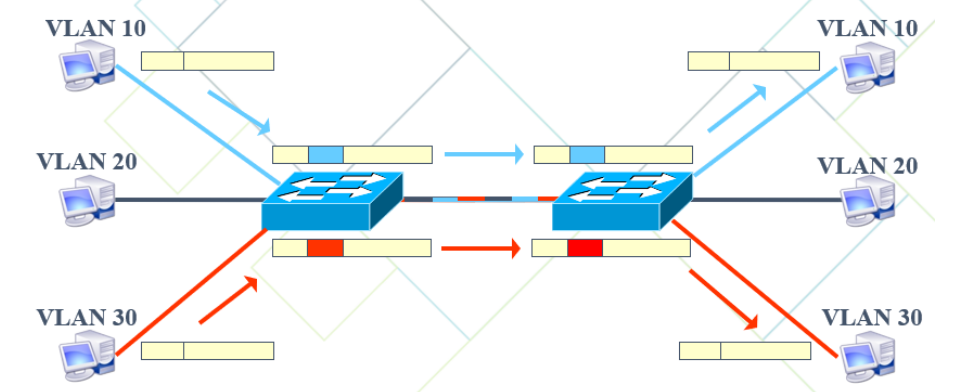

  VLAN标识
  发送端交换机给往其他交换机的数据帧打上VLAN标识
  标识封装类型
• ISL（Cisco私有标准）
• IEEE 802.1q

6、TRUNK的配置

Switch(config)# interface interface-id #进入接口配置模 式
Switch(config-if)# switchport trunk encapsulation { isl | dot1q} #选择封装类型
Switch(config-if)# switchport mode trunk #配置为trunk链 路
