STM32启动过程启动文件分析

邮差的信 提交于 2020-01-09 04:15:55



一、概述

1、说明

  每一款芯片的启动文件都值得去研究,因为它可是你的程序跑的最初一段路,不可以不知道。通过了解启动文件,我们可以体会到处理器的架构、指令集、中断向量安排等内容,是非常值得玩味的。

  STM32作为一款高端Cortex-M3系列单片机,有必要了解它的启动文件。打好基础,为以后优化程序,写出高质量的代码最准备。

  本文以一个实际测试代码--START_TEST为例进行阐述。

2、整体过程概括

  STM整个启动过程是指从上电开始,一直到运行到main函数之间的这段过程,步骤为(以使用微库为例):

①上电后硬件设置SP、PC

②设置系统时钟

③软件设置SP

④加载.data、.bss,并初始化栈区

⑤跳转到C文件的main函数

3、整个启动过程涉及的代码

  启动过程涉及的文件不仅包含startup_stm32f10x_hd.s,还涉及到了MDK自带的连接库文件entry.o、entry2.o、entry5.o、entry7.o等(从生成的map文件可以看出来)。

二、程序在Flash上的存储结构

  在真正讲解启动过程之前,先要讲解程序下载到Flash上的结构和程序运行时(执行到main函数)时的SRAM数据结构。程序在用户Flash上的结构如下图所示。下图是通过阅读hex文件和在MDK下调试综合提炼出来的。

STM32启动过程启动文件分析

MSP初始值        编译器生成,主堆栈的初始值

异常向量表        不多说

外部中断向量表      不多说

代码段          存放代码

初始化数据段       .data

未初始化数据段      .bss

加载数据段和初始化栈的参数

  加载数据段和初始化栈的参数分别有4个,这里只讲解加载数据段的参数,至于初始化栈的参数类似。

0x0800 033c  Flash上的数据段(初始化数据段和未初始化数据段)起始地址

0x2 0  加载到SRAM上的目的地址

0x0 c  数据段的总大小

0x0800 02f4  调用函数_scatterload_copy

  需要说明的是初始化栈的函数--0x0800 0304与加载数据段的函数不一样,为_scatterload_zeroinit,它的目的就是将栈空间清零。

STM32启动过程启动文件分析

三、数据在SRAM上的结构

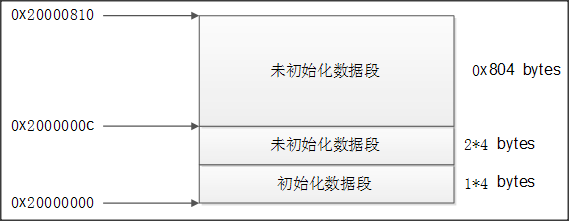

  程序运行时(执行到main函数)时的SRAM数据结构

STM32启动过程启动文件分析

四、详细过程分析

  有了以上的基础,现在详细分析启动过程。

1、上电后硬件设置SP、PC

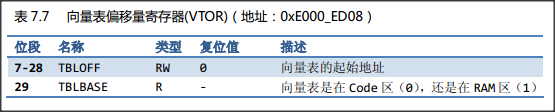

  刚上电复位后,硬件会自动根据向量表偏移地址找到向量表,向量表偏移地址的定义如下:

STM32启动过程启动文件分析

  调试现象如下:

STM32启动过程启动文件分析

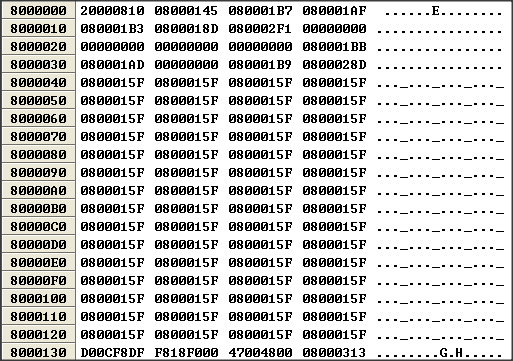

  看看我们的向量表内容(通过J-Flash打开hex文件)

STM32启动过程启动文件分析

  硬件这时自动从0x0800 0位置处读取数据赋给栈指针SP,然后自动从0x0800 4位置处读取数据赋给PC,完成复位,结果为:

SP = 0x0800 0810

PC = 0x0800 0145

 2、设置系统时钟

STM32启动过程启动文件分析

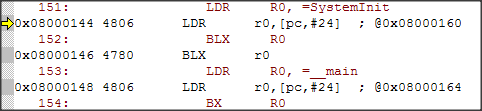

  上一步中令PC=0x0800 0145的地址没有对齐,硬件自动对齐到0x0800 0144,执行SystemInit函数初始化系统时钟。

3、软件设置SP

  LDR   R0,=__main
  BX   R0

  执行上两条之类,跳转到__main程序段运行,注意不是main函数,___main的地址是0x0800 0130。



  可以看到指令LDR.W sp,[pc,#12],结果SP=0x2 0810。

4、加载.data、.bss,并初始化栈区

 BL.W     __scatterload_rt2

  进入 __scatterload_rt2代码段。

__scatterload_rt2:
0x08168 4C06      LDR      r4,[pc,#24]  ; @0x08184
0x0816A 4D07      LDR      r5,[pc,#28]  ; @0x08188
0x0816C E006      B        0x0817C
0x0816E 68E0      LDR      r0,[r4,#0x0C]
0x08170 F0400301  ORR      r3,r0,#0x01
0x08174 E8947  LDM      r4,{r0-r2}
0x08178 4798      BLX      r3
0x0817A 3410      ADDS     r4,r4,#0x10
0x0817C 42AC      CMP      r4,r5
0x0817E D3F6      BCC      0x0816E
0x08180 F7FFFFDA  BL.W     _main_init (0x08138)

   这段代码是个循环(BCC 0x0816e),实际运行时候循环了两次。第一次运行的时候,读取“加载数据段的函数(_scatterload_copy)”的地址并跳转到该函数处运行(注意加载已初始化数据段和未初始化数据段用的是同一个函数);第二次运行的时候,读取“初始化栈的函数(_scatterload_zeroinit)”的地址并跳转到该函数处运行。 相应的代码如下:

0x0816E 68E0      LDR      r0,[r4,#0x0C]
0x08170 F0400301  ORR      r3,r0,#0x01
0x08174
0x08178 4798      BLX      r3

  当然执行这两个函数的时候,还需要传入参数。至于参数,我们在“加载数据段和初始化栈的参数”环节已经阐述过了。当这两个函数都执行完后,结果就是“数据在SRAM上的结构”所展示的图。最后,也把事实加载和初始化的两个函数代码奉上如下:
                 __scatterload_copy:
0x082F4 E002      B        0x082FC
0x082F6 C808      LDM      r0!,{r3}
0x082F8 1F12      SUBS     r2,r2,#4
0x082FA C108      STM      r1!,{r3}
0x082FC 2A00      CMP      r2,#0x00
0x082FE D1FA      BNE      0x082F6
0x08300 4770      BX       lr
                 __scatterload_null:
0x08302 4770      BX       lr
                 __scatterload_zeroinit:
0x08304 2      MOVS     r0,#0x00
0x08306 E001      B        0x0830C
0x08308 C101      STM      r1!,{r0}
0x0830A 1F12      SUBS     r2,r2,#4
0x0830C 2A00      CMP      r2,#0x00
0x0830E D1FB      BNE      0x08308
0x08310 4770      BX       lr

5、跳转到C文件的main函数

                 _main_init:
0x08138 4800      LDR      r0,[pc,#0]  ; @0x0813C
0x0813A 4700      BX       r0

五、异常向量与中断向量表

; Vector Table Mapped to Address 0 at Reset
                AREA    RESET, DATA, READONLY
                EXPORT  __Vectors
                EXPORT  __Vectors_End
                EXPORT  __Vectors_Size

__Vectors       DCD     __initial_sp               ; Top of Stack
                DCD     Reset_Handler              ; Reset Handler
                DCD     NMI_Handler                ; NMI Handler
                DCD     HardFault_Handler          ; Hard Fault Handler
                DCD     MemManage_Handler          ; MPU Fault Handler
                DCD     BusFault_Handler           ; Bus Fault Handler
                DCD     UsageFault_Handler         ; Usage Fault Handler
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     SVC_Handler                ; SVCall Handler
                DCD     DebugMon_Handler           ; Debug Monitor Handler
                DCD     0                          ; Reserved
                DCD     PendSV_Handler             ; PendSV Handler
                DCD     SysTick_Handler            ; SysTick Handler

                ; External Interrupts
                DCD     WWDG_IRQHandler            ; Window Watchdog
                DCD     PVD_IRQHandler             ; PVD through EXTI Line detect
                DCD     TAMPER_IRQHandler          ; Tamper
                DCD     RTC_IRQHandler             ; RTC
                DCD     FLASH_IRQHandler           ; Flash
                DCD     RCC_IRQHandler             ; RCC
                DCD     EXTI0_IRQHandler           ; EXTI Line 0
                DCD     EXTI1_IRQHandler           ; EXTI Line 1
                DCD     EXTI2_IRQHandler           ; EXTI Line 2
                DCD     EXTI3_IRQHandler           ; EXTI Line 3
                DCD     EXTI4_IRQHandler           ; EXTI Line 4
                DCD     DMA1_Channel1_IRQHandler   ; DMA1 Channel 1
                DCD     DMA1_Channel2_IRQHandler   ; DMA1 Channel 2
                DCD     DMA1_Channel3_IRQHandler   ; DMA1 Channel 3
                DCD     DMA1_Channel4_IRQHandler   ; DMA1 Channel 4
                DCD     DMA1_Channel5_IRQHandler   ; DMA1 Channel 5
                DCD     DMA1_Channel6_IRQHandler   ; DMA1 Channel 6
                DCD     DMA1_Channel7_IRQHandler   ; DMA1 Channel 7
                DCD     ADC1_2_IRQHandler          ; ADC1 & ADC2
                DCD     USB_HP_CAN1_TX_IRQHandler  ; USB High Priority or CAN1 TX
                DCD     USB_LP_CAN1_RX0_IRQHandler ; USB Low  Priority or CAN1 RX0
                DCD     CAN1_RX1_IRQHandler        ; CAN1 RX1
                DCD     CAN1_SCE_IRQHandler        ; CAN1 SCE
                DCD     EXTI9_5_IRQHandler         ; EXTI Line 9..5
                DCD     TIM1_BRK_IRQHandler        ; TIM1 Break
                DCD     TIM1_UP_IRQHandler         ; TIM1 Update
                DCD     TIM1_TRG_COM_IRQHandler    ; TIM1 Trigger and Commutation
                DCD     TIM1_CC_IRQHandler         ; TIM1 Capture Compare
                DCD     TIM2_IRQHandler            ; TIM2
                DCD     TIM3_IRQHandler            ; TIM3
                DCD     TIM4_IRQHandler            ; TIM4
                DCD     I2C1_EV_IRQHandler         ; I2C1 Event
                DCD     I2C1_ER_IRQHandler         ; I2C1 Error
                DCD     I2C2_EV_IRQHandler         ; I2C2 Event
                DCD     I2C2_ER_IRQHandler         ; I2C2 Error
                DCD     SPI1_IRQHandler            ; SPI1
                DCD     SPI2_IRQHandler            ; SPI2
                DCD     USART1_IRQHandler          ; USART1
                DCD     USART2_IRQHandler          ; USART2
                DCD     USART3_IRQHandler          ; USART3
                DCD     EXTI15_10_IRQHandler       ; EXTI Line 15..10
                DCD     RTCAlarm_IRQHandler        ; RTC Alarm through EXTI Line
                DCD     USBWakeUp_IRQHandler       ; USB Wakeup from suspend
                DCD     TIM8_BRK_IRQHandler        ; TIM8 Break
                DCD     TIM8_UP_IRQHandler         ; TIM8 Update
                DCD     TIM8_TRG_COM_IRQHandler    ; TIM8 Trigger and Commutation
                DCD     TIM8_CC_IRQHandler         ; TIM8 Capture Compare
                DCD     ADC3_IRQHandler            ; ADC3
                DCD     FSMC_IRQHandler            ; FSMC
                DCD     SDIO_IRQHandler            ; SDIO
                DCD     TIM5_IRQHandler            ; TIM5
                DCD     SPI3_IRQHandler            ; SPI3
                DCD     UART4_IRQHandler           ; UART4
                DCD     UART5_IRQHandler           ; UART5
                DCD     TIM6_IRQHandler            ; TIM6
                DCD     TIM7_IRQHandler            ; TIM7
                DCD     DMA2_Channel1_IRQHandler   ; DMA2 Channel1
                DCD     DMA2_Channel2_IRQHandler   ; DMA2 Channel2
                DCD     DMA2_Channel3_IRQHandler   ; DMA2 Channel3
                DCD     DMA2_Channel4_5_IRQHandler ; DMA2 Channel4 & Channel5
__Vectors_End

View Code

   这段代码就是定义异常向量表,在之前有一个“J-Flash打开hex文件”的图片跟这个表格是一一对应的。编译器根据我们定义的函数 Reset_Handler、NMI_Handler等,在连接程序阶段将这个向量表填入这些函数的地址。

startup_stm32f10x_hd.s内容:

NMI_Handler     PROC
                EXPORT  NMI_Handler                [WEAK]
                B       .
                ENDP


stm32f10x_it.c中内容:
void NMI_Handler(void)
{
}

  在启动汇编文件中已经定义了函数NMI_Handler,但是使用了“弱”,它允许我们再重新定义一个NMI_Handler函数,程序在编译的时候会将汇编文件中的弱函数“覆盖掉”--两个函数的代码在连接后都存在,只是在中断向量表中的地址填入的是我们重新定义函数的地址。

六、使用微库与不使用微库的区别

 STM32启动过程启动文件分析

  使用微库就意味着我们不想使用MDK提供的库函数,而想用自己定义的库函数,比如说printf函数。那么这一点是怎样实现的呢?我们以printf函数为例进行说明。

1、不使用微库而使用系统库

  在连接程序时,肯定会把系统中包含printf函数的库拿来调用参与连接,即代码段有系统库的参与。

  在启动过程中,不使用微库而使用系统库在初始化栈的时候,还需要初始化堆(猜测系统库需要用到堆),而使用微库则是不需要的。

                 IF      :DEF:__MICROLIB

                 EXPORT  __initial_sp
                 EXPORT  __heap_base
                 EXPORT  __heap_limit

                 ELSE

                 IMPORT  __use_two_region_memory
                 EXPORT  __user_initial_stackheap

__user_initial_stackheap

                 LDR     R0, =  Heap_Mem
                 LDR     R1, =(Stack_Mem + Stack_Size)
                 LDR     R2, = (Heap_Mem +  Heap_Size)
                 LDR     R3, = Stack_Mem
                 BX      LR

                 ALIGN

                 ENDIF

  另外,在执行__main函数的过程中,不仅需要完成“使用微库”情况下的所有工作,额外的工作还需要进行库的初始化,才能使用系统库(这一部分我还没有深入探讨)。附上__main函数的内容:



                  __main:
0x08130 FF802  BL.W     __scatterload_rt2_thumb_only (0x08138)
0x08134 FF83C  BL.W     __rt_entry_sh (0x081B0)
                 __scatterload_rt2_thumb_only:
0x08138 A00A      ADR      r0,{pc}+4  ; @0x08164
0x0813A E8900C00  LDM      r0,{r10-r11}
0x0813E 4482      ADD      r10,r10,r0
0x08140 4483      ADD      r11,r11,r0
0x08142 F1AA0701  SUB      r7,r10,#0x01
                 __scatterload_null:
0x08146 45DA      CMP      r10,r11
0x08148 D101      BNE      0x0814E
0x0814A FF831  BL.W     __rt_entry_sh (0x081B0)
0x0814E F2AF0E09  ADR.W    lr,{pc}-0x07  ; @0x08147
0x08152 E8BAF  LDM      r10!,{r0-r3}
0x08156 F0130F01  TST      r3,#0x01
0x0815A BF18      IT       NE
0x0815C 1AFB      SUBNE    r3,r7,r3
0x0815E F0430301  ORR      r3,r3,#0x01
0x08162 4718      BX       r3
0x08164 0298      LSLS     r0,r3,#10
0x08166 0      MOVS     r0,r0
0x08168 02B8      LSLS     r0,r7,#10
0x0816A 0      MOVS     r0,r0
                 __scatterload_copy:
0x0816C 3A10      SUBS     r2,r2,#0x10
0x0816E BF24      ITT      CS
0x08170 C878      LDMCS    r0!,{r3-r6}
0x08172 C178      STMCS    r1!,{r3-r6}
0x08174 D8FA      BHI      __scatterload_copy (0x0816C)
0x08176 0752      LSLS     r2,r2,#29
0x08178 BF24      ITT      CS
0x0817A C830      LDMCS    r0!,{r4-r5}
0x0817C C130      STMCS    r1!,{r4-r5}
0x0817E BF44      ITT      MI
0x08180 6804      LDRMI    r4,[r0,#0x00]
0x08182 600C      STRMI    r4,[r1,#0x00]
0x08184 4770      BX       lr
0x08186 0      MOVS     r0,r0
                 __scatterload_zeroinit:
0x08188 2300      MOVS     r3,#0x00
0x0818A 2400      MOVS     r4,#0x00
0x0818C 2500      MOVS     r5,#0x00
0x0818E 2600      MOVS     r6,#0x00
0x08190 3A10      SUBS     r2,r2,#0x10
0x08192 BF28      IT       CS
0x08194 C178      STMCS    r1!,{r3-r6}
0x08196 D8FB      BHI      0x08190
0x08198 0752      LSLS     r2,r2,#29
0x0819A BF28      IT       CS
0x0819C C130      STMCS    r1!,{r4-r5}
0x0819E BF48      IT       MI
0x081A0 600B      STRMI    r3,[r1,#0x00]
0x081A2 4770      BX       lr
                 __rt_lib_init:
0x081A4 B51F      PUSH     {r0-r4,lr}
0x081A6 F3AF8  NOP.W
                 __rt_lib_init_user_alloc_1:
0x081AA BD1F      POP      {r0-r4,pc}
                 __rt_lib_shutdown:
0x081AC B510      PUSH     {r4,lr}
                 __rt_lib_shutdown_user_alloc_1:
0x081AE BD10      POP      {r4,pc}
                 __rt_entry_sh:
0x081B0 FF82F  BL.W     __user_setup_stackheap (0x08212)
0x081B4 4611      MOV      r1,r2
                 __rt_entry_postsh_1:
0x081B6 F7FFFFF5  BL.W     __rt_lib_init (0x081A4)
                 __rt_entry_postli_1:
0x081BA FF919  BL.W     main (0x083F0)

View Code

2、使用微库而不使用系统库

  在程序连接时,不会把包含printf函数的库连接到终极目标文件中,而使用我们定义的库。

  启动时需要完成的工作就是之前论述的步骤1、2、3、4、5,相比使用系统库,启动过程步骤更少。
