S型速度规划

摘要

梯形速度曲线出现加速度不连续的情形,这样会导致机械系统出现冲击或不可预料的振动效应。因此有必要定义一种更加平滑的运动曲线,例如采用连续的,线性的加速度曲线,如下图所示,速度曲线抛物线过渡的线段组成。由于速度曲线的形状,这个轨迹称为双S速度曲线。这个轨迹有七段加加速度恒定的轨迹组成,因此又叫七段式轨迹。

S型加减速曲线

分析讨论

假设
jmin=jmax,amin=amax,vmin=vmax j_{min}=-j_{max},\text a_{min}=-\text a_{max},v_{min}=-\text v_{max}
为了方便分析,首先假设t0=0,q1>q0t_0=0,q_1>q_0。那么边界条件为

  • 初始速度和终止速度为v0,v1v_0,v_1.
  • 初始和终止加速度a0,a1\text a_0,\text a_1均为0.

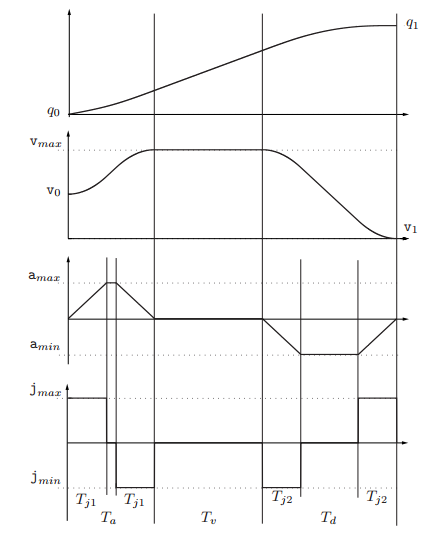

曲线可以分为三段

  1. 加速段,t[0,Ta]t \in [0,T_a],加速度从0线性增加到最大,再减小到0.
  2. 最大速度段,t[Ta,Ta+Tv]t\in [T_a,T_a+T_v],具有恒定的速度。
  3. 减速段,t[Ta+Tv,T]t\in [T_a+T_v,T],这里T=Ta+Tv+TdT=T_a+T_v+T_d,减速度曲线与加速段相反。

给定最大的加加速度jmaxj_{max},加速度和期望位移h=q1q0h=q_1-q_0.轨迹的计算按照式(3.30a)-(3.30g)。

第一步是检验轨迹是否真的存在。实际上轨迹根据给定参数需要分几种情况计算。比如,给定位移h太小时,速度无法从v0v_0变化到v1v_1。这样的限制下可能只有加速段(v0<v1v_0<v_1)或减速段(v0>v1v_0>v_1)。

因此首先需要检验是否同时存在加速段和减速段。定义
Tj=min(v1v0jmax,amaxjmax)(3.17) T_j^*=\text {min} \left (\sqrt {\frac {|v_1-v_0|}{j_{max}}},\frac{ \text a_{max} }{j_{max}} \right ) \tag{3.17}
Tj=amax/jmaxT_j^*=\text a_{max}/j_{max},加速度可以达到最大值,有可能存在加加速度为0的线段。

如果满足以下条件,则轨迹可行
q1q0>{Tj(v0+v1),if Tj<amaxjmax12(v0+v1)(Tj+v1v0jmax),if Tj=amaxjmax(3.18) q_1-q_0>\begin{cases} T_j^*(v_0+v_1), \text{if} \ T_j^*<\frac{\text a_{max}}{j_{max}}\\ \frac{1}{2}(v_0+v_1)\left ( T_j^*+\frac{v_1-v_0}{\text j_{max}} \right),\text{if}\ T_j^*=\frac{\text a_{max}}{j_{max}} \tag{3.18} \end{cases}
若上式满足,则可以计算轨迹的参数,否则给定的参数都无法在指定的位移从初始速度变化到末速度(这时候可以改变初始速度或末速度的值,可另外讨论。这不在本文的讨论范围内)。假设运动中的最大速度为vlim=max(q˙(t))v_{lim}=\text {max}(\dot q(t)),这时存在两种情况

Case1 :vlim=vmaxv_{lim}=v_{max}.

Case2:vlim<vmaxv_{lim}<v_{max}.

第二种情形,最大速度不能达到,只有加速段和减速段,没有匀速段,只有计算轨迹参数后才能判断。

当给定位移较小时,在Case1和Case2中有可能都达不到最大加速度。

我们定义

Tj1T_{j1} :在加速度段加加速度恒定(jmaxjminj_{max}或j_{min})的时间;

Tj2T_{j2}:在减速段加加速度恒定(jmaxjminj_{max}或j_{min})的时间;

TaT_a:加速度段时间;

TvT_v:匀速段时间;

TdT_d:减速段时间;

TT:总时间(=Ta+Tv+Td=T_a+T_v+T_d

Case1:vlim=vmaxv_{lim}=v_{max}

通过下面的条件判断是否达到最大加速度

if
(vmaxv0)jmax<amax2(3.19) (v_{max}-v_0)j_{max}<\text a^2_{max} \tag{3.19}
amax\text a_{max}达不到

if
(vmaxv1)jmax<amax2(3.20) (v_{max}-v_1)j_{max}<\text a^2_{max} \tag{3.20}
若(3.19)满足,则加速段的时间用下式计算
Tj1=vmaxv0jmax,Ta=2Tj1(3.21) T_{j1}=\sqrt{\frac{v_{max}-v_0}{j_{max}}},T_a=2T_{j1}\tag{3.21}
否则
Tj1=amaxjmax,Ta=Tj1+vmaxv0amax(3.22) T_{j1}=\frac{\text a_{max}}{j_{max}},T_a=T_{j1}+\frac{v_{max}-v_0}{\text a_{max}}\tag{3.22}
若(3.20)满足,则减速段的时间用下式计算
Tj2=vmaxv1jmax,Td=2Tj2(3.23) T_{j2}=\sqrt {\frac{v_{max}-v_1}{j_{max}}},T_{d}=2T_{j2}\tag{3.23}
否则
Tj2=amaxjmax,Td=Tj2+vmaxv1amax(3.24) T_{j2}=\frac{\text a_{max}}{j_{max}},T_d=T_{j2}+\frac{v_{max}-v_1}{\text a_{max}}\tag{3.24}
最后,计算匀速段时间
Tv=q1q0vmaxTa2(1+v0vmax)Td2(1+v1vmax)(3.25) T_v=\frac{q_1-q_0}{v_{max}}-\frac{T_a}{2}(1+\frac{v_0}{v_{max}})-\frac{T_d}{2}(1+\frac{v_1}{v_{max}})\tag{3.25}
TvT_v进行讨论:
(1)若Tv>0T_v>0,则达到最大速度。这时直接可以用式(3.21)-式(3.25)计算轨迹的值。

(2)若Tv<0T_v<0,只是意味着vlimv_{lim}小于vmaxv_{max}。这时候考虑Case2.

例子Example3.9:如下面是case1达到最大速度的一个例子,给定的条件如下

边界条件:q0=0,q1=10,v0=1,v1=0q_0=0,q_1=10,v_0=1,v_1=0,

约束条件:vmax=5,amax=10,jmax=30v_{max}=5,a_{max}=10,j_{max}=30.

计算得到轨迹的各段时间为

      Tj1: 0.3333
       Ta: 0.7333
       Tv: 1.1433
      Tj2: 0.3333
       Td: 0.8333
        T: 2.7100
       q0: 0
       q1: 10
       v0: 1
       v1: 0
     vlim: 5
    alima: 10
    alimd: -10
     jmax: 30

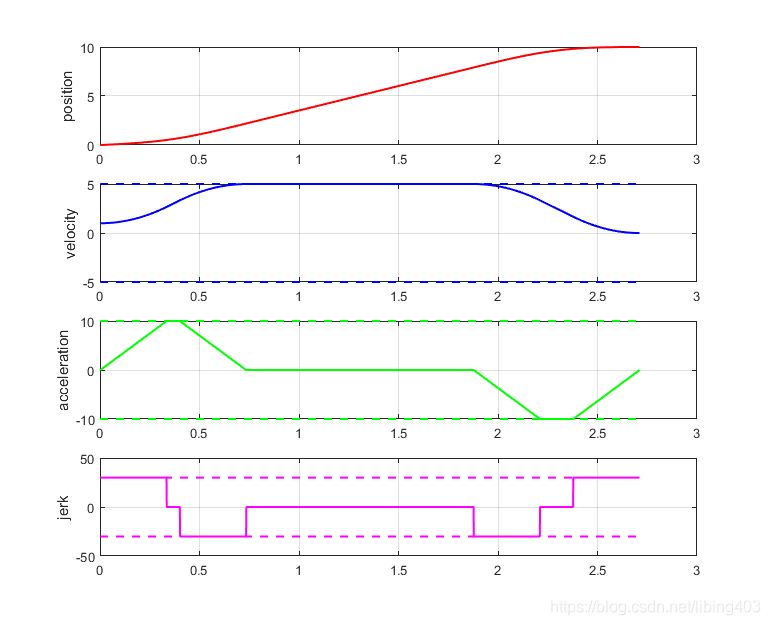

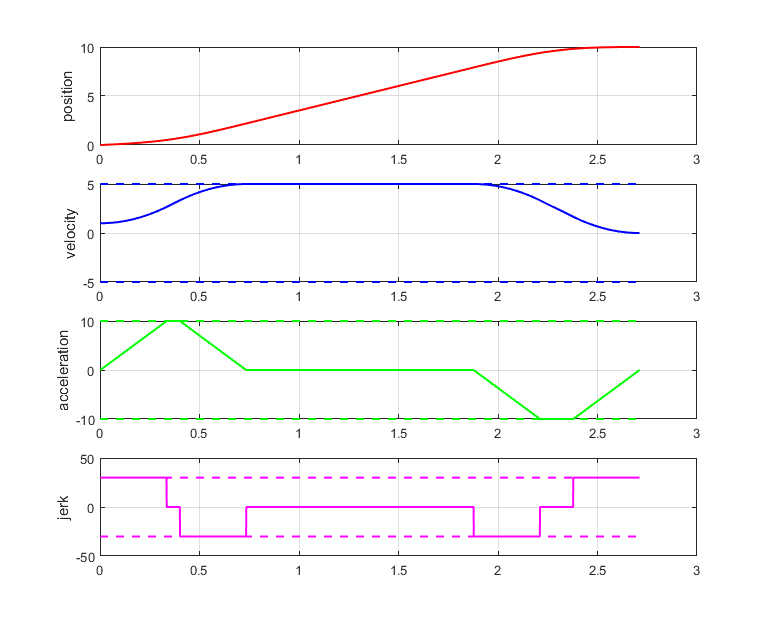

轨迹的图形如下图所示

example3.9

Case2:vlim<vmaxv_{lim}<v_{max}

在这种情形下不能达到指定最大速度,所以匀速段的时间(Tv=0T_v=0 )。

若最大加速度和最小加速度都能达到,那么各段的时间可以按下式计算
Tj1=Tj2=Tj=amaxjmax(2.26a) T_{j1}=T_{j2}=T_j=\frac{\text a_{max}}{j_{max}}\tag{2.26a}

Ta=amax2jmax2v0+Δ2amax(2.26b) T_a=\frac{\frac{\text a_{max}^2}{j_{max}}-2v_0+\sqrt{\Delta}}{2\text a_{max}} \tag{2.26b}

Td=amax2jmax2v1+Δ2amax(2.26c) T_d=\frac{\frac{\text a_{max}^2}{j_{max}}-2v_1+\sqrt{\Delta}}{2\text a_{max}} \tag{2.26c}

其中
Δ=amax4jmax2+2(v02+v12)+amax(4(q1q0)2amaxjmax(v0+v1))(2.27) \Delta=\frac{\text a_{max}^4}{j_{max}^2}+2(v_0^2+v_1^2)+\text a_{max}(4(q_1-q_0)-2\frac{\text a_{max}}{j_{max}}(v_0+v_1))\tag{2.27}

Ta,TdT_a,T_d进行讨论
{Ta2TjTd2Tj \begin{cases} T_a\ge2T_j\\ T_d\ge 2T_j \end{cases}

(1)若上式成立,则加速段和减速段都能达到最大加速度。

例子Example3.10:下面是case2加速段和减速段都能达到最大加速度的一个例子。

边界条件:q0=0,q1=10,v0=1,v1=0,q_0=0,q_1=10,v_0=1,v_1=0,

约束条件:vmax=10,amax=10,jmax=30.v_{max}=10,\text a_{max}=10,j_{max}=30.

规划得到轨迹的结果为

      Tj1: 0.3333
       Ta: 1.0747
       Tv: 0
      Tj2: 0.3333
       Td: 1.1747
        T: 2.2494
       q0: 0
       q1: 10
       v0: 1
       v1: 0
     vlim: 8.4136
    alima: 10
    alimd: -10
     jmax: 30

最大速度为 8.4136

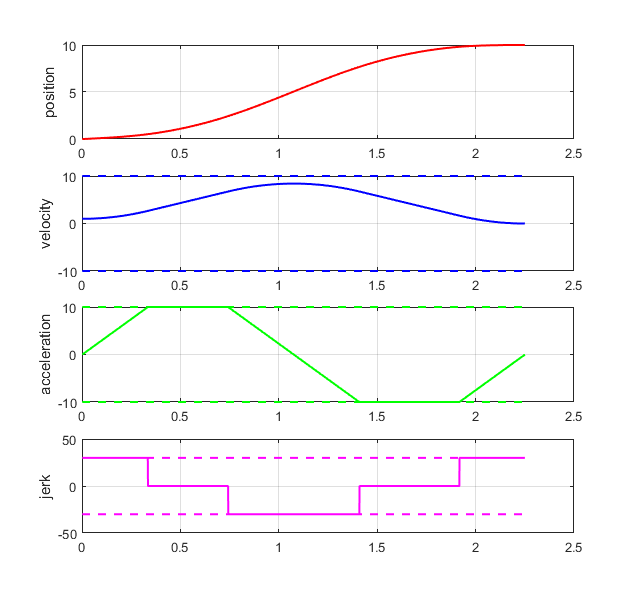

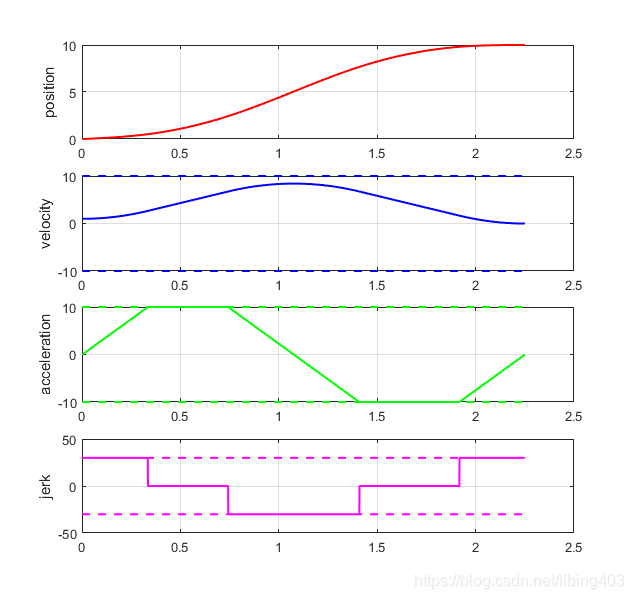

轨迹的图形如下图所示

Example3.10

(2)否则,加速度段和减速段至少有一段不能达到最大加速度。

这时就不能使用式(3.26a),(3.26b),(3.26c)计算轨迹的各段时间。这种情形(实际上是很少见的)要规划轨迹的参数是相当困难的,而寻找一种近似的方案是很方便的,这种方案不是最优的,但是从计算的角度可以接受。这种方式是逐渐减小amax\text a_{max}(假设amax=γamax,0<γ<1\text a_{max}=\gamma \text a_{max},0<\gamma<1),然后用(3.26a),(3.26b),(3.26c)计算各段时间,直到条件Ta>2TjTd>2TjT_a>2T_j,T_d>2T_j都成立。但是该方式就有一个缺点,需要循环计算以找到合适的amax\text a_{max},计算量有所增加。如何确定γ\gamma以达到合理的计算量和精度是需要考虑的,本博客提供的程序中取γ=0.99\gamma=0.99

例子Example3.11:下面是该情形的一个例子。

边界条件:q0=0,q1=10,v0=7,v1=0,q_0=0,q_1=10,v_0=7,v_1=0,

约束条件:vmax=10,amax=10,jmax=30.v_{max}=10,\text a_{max}=10,j_{max}=30.

规划得到轨迹的结果为(注意γ\gamma取不同的值,结果会有所差异,以下结果中取γ=0.99\gamma=0.99)

      Tj1: 0.2321
       Ta: 0.4666
       Tv: 0
      Tj2: 0.2321
       Td: 1.4718
        T: 1.9384
       q0: 0
       q1: 10
       v0: 7
       v1: 0
     vlim: 8.6329
    alima: 6.9641
    alimd: -6.9641
     jmax: 30

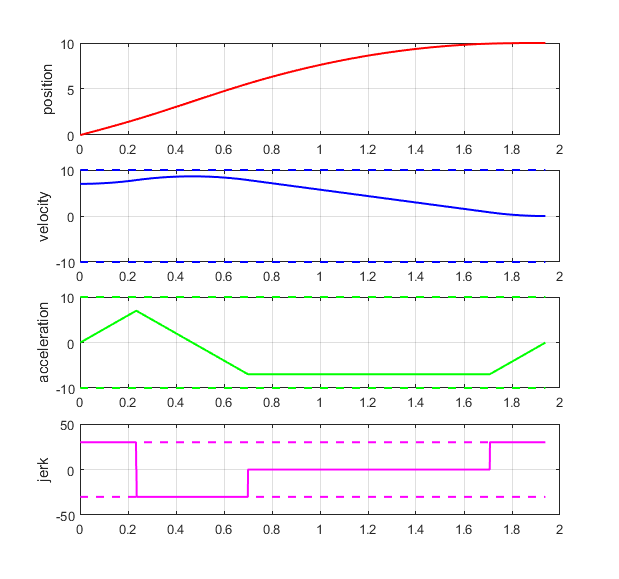

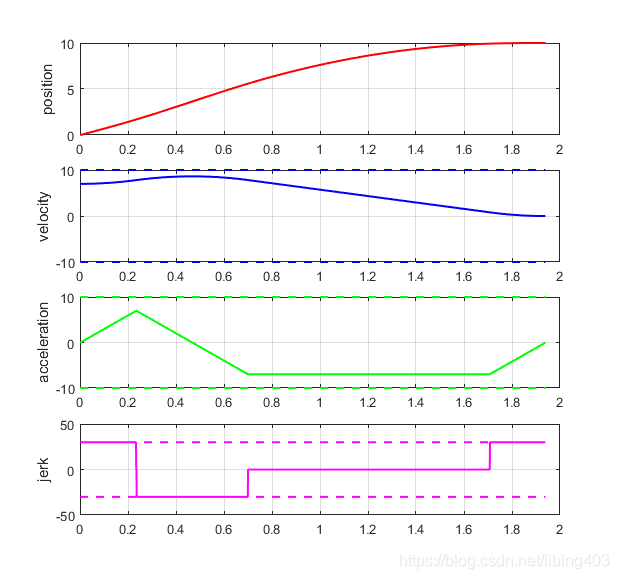

轨迹的图形如下图所示

Example3.11

另外,在计算(3.26a),(3.26b),(3.26c)时可能会出现Ta<0T_a<0Td<0T_d<0。这时候只有加速段或只有减速段,这取决于初速度的大小。

Ta<0T_a<0时(只有v0>v1v_0>v_1时出现),令Ta=0T_a=0,减速段参数按下式计算
Td=2q1q0v0+v1(3.28a) T_d=2\frac{q_1-q_0}{v_0+v_1}\tag{3.28a}\\

Tj2=jmax(q1q0)jmax(jmax(q1q0)2+(v1+v0)2(v1v0))jmax(v1+v0)(3.28b) T_{j2}=\frac{j_{max}(q_1-q_0)-\sqrt{j_{max}(j_{max}(q_1-q_0)^2+(v_1+v_0)^2(v_1-v_0))}}{j_{max}(v_1+v_0)} \tag{3.28b}

Td<0T_d<0时(只有v0<v1v_0<v_1时出现),令Td=0T_d=0,加速段参数按下式计算
Ta=2q1q0v0+v1(3.29a) T_a=2\frac{q_1-q_0}{v_0+v_1}\tag{3.29a}\\

Tj2=jmax(q1q0)jmax(jmax(q1q0)2+(v1+v0)2(v1v0))jmax(v1+v0)(3.29b) T_{j2}=\frac{j_{max}(q_1-q_0)-\sqrt{j_{max}(j_{max}(q_1-q_0)^2+(v_1+v_0)^2(v_1-v_0))}}{j_{max}(v_1+v_0)} \tag{3.29b}

例子Example3.12:下面是Ta=0T_a=0的一个例子。

边界条件:q0=0,q1=10,v0=7.5,v1=0,q_0=0,q_1=10,v_0=7.5,v_1=0,

约束条件:vmax=10,amax=10,jmax=30.v_{max}=10,\text a_{max}=10,j_{max}=30.

规划得到轨迹的结果为(注意γ\gamma取不同的值,结果会有所差异,以下结果中取γ=0.99\gamma=0.99)

      Tj1: 0
       Ta: 0
       Tv: 0
      Tj2: 0.0973
       Td: 2.6667
        T: 2.6667
       q0: 0
       q1: 10
       v0: 7.5000
       v1: 0
     vlim: 7.5000
    alima: 0
    alimd: -2.9190
     jmax: 30

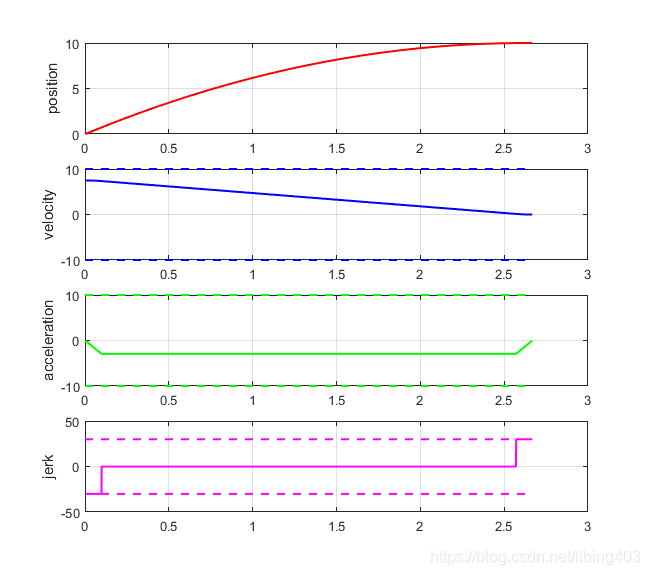

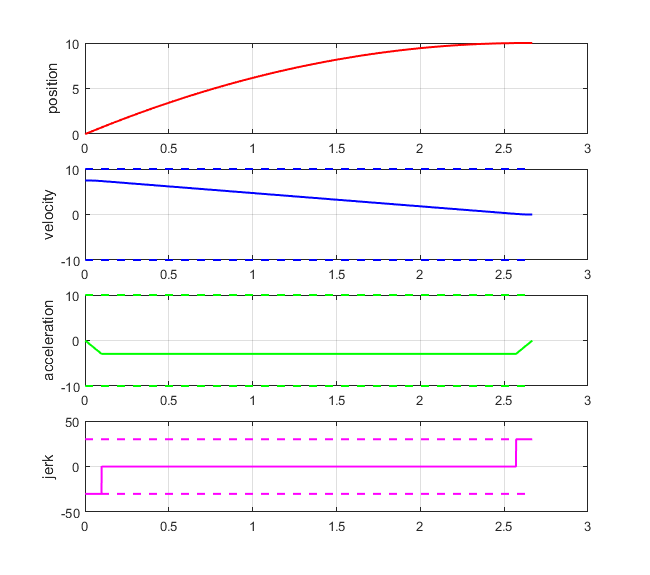

轨迹的图形如下图所示

Example3.12

计算q1>q0q_1>q_0的轨迹

一旦各段的时间长度和相关参数确定后,就可以使用下面的方程计算S型轨迹。这里假设t0=0t_0=0

加速段

a)t[0,Tj1]t\in[0,T_{j1}]
{q(t)=q0+v0t+jmaxt36q˙(t)=v0+jmaxt22q¨(t)=jmaxtq(3)(t)=jmax(3.30a) \begin{cases} q(t)=q_0+v_0t+j_{max}\frac{t^3}{6}\\ \dot q(t)=v_0+j_{max}\frac{t^2}{2}\\ \ddot q(t)=j_{max}t\\ q^{(3)}(t)=j_{max} \end{cases} \tag{3.30a}
b)t[Tj1,TaTj1]t\in[T_{j1},T_a-T_{j1}]
{q(t)=q0+v0t+alima6(3t33Tj1t+Tj12)q˙(t)=v0+alima(tTj12)q¨(t)=jmaxTj1=alimaq(3)(t)=0(3.30b) \begin{cases} q(t)=q_0+v_0t+\frac{\text a_{lima}}{6}(3t^3-3T_{j1}t+T_{j1}^2)\\ \dot q(t)=v_0+\text a_{lima}(t-\frac{T_{j1}}{2})\\ \ddot q(t)=j_{max}T_{j1}=\text a_{lima}\\ q^{(3)}(t)=0 \end{cases} \tag{3.30b}
c)t[TaTj1,Ta]t\in[T_a-T_{j1},T_a]
{q(t)=q0+(vlim+v0)Ta2vlim(Tat)jmax(Tat)36q˙(t)=vlim+jmin(Tat)22q¨(t)=jmin(Tat)q(3)(t)=jmin=jmax(3.30c) \begin{cases} q(t)=q_0+(v_{lim}+v_0)\frac{T_a}{2}-v_{lim}(T_a-t)-j_{max}\frac{(T_a-t)^3}{6}\\ \dot q(t)=v_{lim}+j_{min}\frac{(T_a-t)^2}{2}\\ \ddot q(t)=-j_{min}(T_a-t)\\ q^{(3)}(t)=j_{min}=-j_{max} \end{cases} \tag{3.30c}

匀速段

a)t[Ta,Ta+Tv]t\in[T_a,T_a+T_v]
{q(t)=q0+(vlim+v0)Ta2+vlim(tTa)q˙(t)=vlimq¨(t)=0q(3)(t)=0(3.30d) \begin{cases} q(t)=q_0+(v_{lim}+v_0)\frac{T_a}{2}+v_{lim}(t-T_a)\\ \dot q(t)=v_{lim}\\ \ddot q(t)=0\\ q^{(3)}(t)=0 \end{cases} \tag{3.30d}

减速段

a)t[TTd,TTd+Tj2]t\in[T-T_d,T-T_d+T_{j2}]
{q(t)=q1(vlim+v1)Td2+vlim(tT+Td)jmax(tT+Td)36q˙(t)=vlimjmax(tT+Td)22q¨(t)=jmax(tT+Td)q(3)(t)=jmax=jmax(3.30e) \begin{cases} q(t)=q_1-(v_{lim}+v_1)\frac{T_d}{2}+v_{lim}(t-T+T_d)-j_{max}\frac{(t-T+T_d)^3}{6}\\ \dot q(t)=v_{lim}-j_{max}\frac{(t-T+T_d)^2}{2}\\ \ddot q(t)=-j_{max}(t-T+T_d)\\ q^{(3)}(t)=j_{max}=-j_{max} \end{cases} \tag{3.30e}
b)t[TTd+Tj2,TTj2]t\in[T-T_{d}+T_{j2},T-T_{j2}]
{q(t)=q1(vlim+v1)Td2+vlim(tT+Td)+alimd6(3(tT+Td)23Tj2(tT+Td)+Tj22)q˙(t)=vlim+alimd(tT+TdTj22)q¨(t)=jmaxTj2=alimdq(3)(t)=0(3.30f) \begin{cases} q(t)=q_1-(v_{lim}+v_1)\frac{T_d}{2}+v_{lim}(t-T+T_d)+ \frac{\text a_{limd}}{6}(3(t-T+T_d)^2-3T_{j2}(t-T+T_d)+T_{j2}^2)\\ \dot q(t)=v_{lim}+\text a_{limd}(t-T+T_d-\frac{T_{j2}}{2})\\ \ddot q(t)=-j_{max}T_{j2}=\text a_{limd}\\ q^{(3)}(t)=0 \end{cases} \tag{3.30f}
c)t[TTj2,T]t\in[T-T_{j2},T]
{q(t)=q1v1(Tt)jmax(Tt)36q˙(t)=v1+jmax(tT)22q¨(t)=jmax(Tt)q(3)(t)=jmax(3.30g) \begin{cases} q(t)=q_1-v_1(T-t)-j_{max}\frac{(T-t)^3}{6}\\ \dot q(t)=v_1+j_{max}\frac{(t-T)^2}{2}\\ \ddot q(t)=-j_{max}(T-t)\\ q^{(3)}(t)=j_{max} \end{cases} \tag{3.30g}

计算q1<q0q_1<q_0的轨迹

q1<q0q_1<q_0,轨迹的参数按照上面的步骤计算,只是需要考虑始末的位置/速度符号相反,并且计算后需要对位置曲线、速度曲线、加速度曲线和加加速度曲线进行反转。

更一般地,设给定的始末位置和速度为(q^0,q^1,v^0,v^1)(\hat q_0,\hat q_1,\hat v_0,\hat v_1),为了计算轨迹,需要把这些值转化为
q0=σq^0,q1=σq^1,v0=σv^0,v1=σv^1(3.31) q_0=\sigma \hat q_0,q_1=\sigma \hat q_1,v_0=\sigma \hat v_0,v_1=\sigma\hat v_1 \tag{3.31}
这里σ=sign(q^1q^0)\sigma=\text {sign}(\hat q_1-\hat q_0)。相似的,对速度,加速度,加加速度(v^max,v^min,a^max,a^min,j^max,j^min)(\hat v_{max},\hat v_{min},\hat {\text a}_{max},\hat {\text a}_{min},\hat j_{max},\hat j_{min})的约束也需要进行转换
{vmax=(σ+1)2v^max+(σ1)2v^minvmin=(σ+1)2v^min+(σ1)2v^maxamax=(σ+1)2a^max+(σ1)2a^minamin=(σ+1)2a^min+(σ1)2a^maxjmax=(σ+1)2j^max+(σ1)2j^minjmin=(σ+1)2j^min+(σ1)2j^max(3.32) \begin{cases} v_{max}=\frac{(\sigma+1)}{2}\hat v_{max}+\frac{(\sigma-1)}{2}\hat v_{min}\\ v_{min}=\frac{(\sigma+1)}{2}\hat v_{min}+\frac{(\sigma-1)}{2}\hat v_{max}\\ \text a_{max}=\frac{(\sigma+1)}{2}\hat {\text a}_{max}+\frac{(\sigma-1)}{2}\hat {\text a}_{min}\\ \text a_{min}=\frac{(\sigma+1)}{2}\hat {\text a}_{min}+\frac{(\sigma-1)}{2}\hat {\text a}_{max}\\ j_{max}=\frac{(\sigma+1)}{2}\hat j_{max}+\frac{(\sigma-1)}{2}\hat j_{min}\\ j_{min}=\frac{(\sigma+1)}{2}\hat j_{min}+\frac{(\sigma-1)}{2}\hat j_{max}\\ \end{cases} \tag{3.32}
最后,计算的曲线也需要转换为
{q^(t)=σq(t)q^˙(t)=σq˙(t)q^¨(t)=σq¨(t)q^(3)(t)=σq(3)(t)(3.33) \begin{cases} \hat q(t)=\sigma q(t)\\ \dot{\hat q}(t)=\sigma \dot q(t)\\ \ddot {\hat q}(t)=\sigma \ddot q(t)\\ \hat q^{(3)}(t)=\sigma q^{(3)}(t) \end{cases} \tag{3.33}

流程图

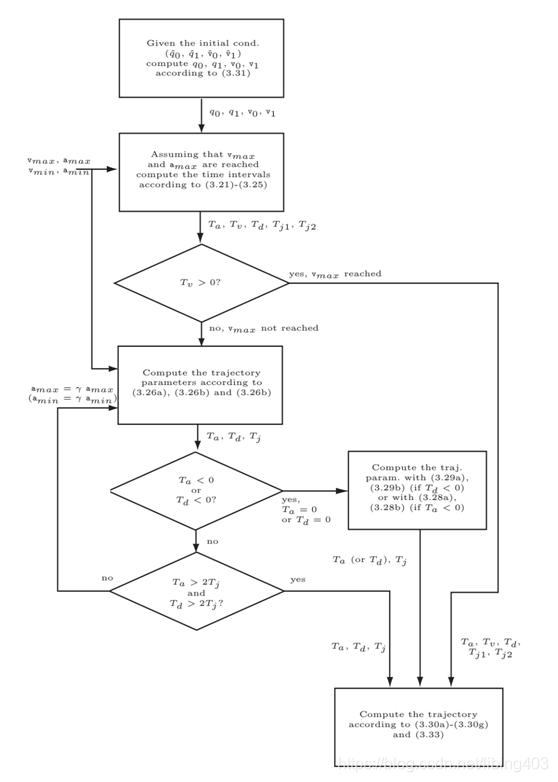

综上所述,S型加减速的流程图如下

S型加减速的流程图

算法程序实现

前面进行了分类讨论,终于到程序实现这激动人心的时刻了。不过别高兴太早,下面只提供matlab的实现程序,不过该程序是按照c/c++的风格编写,可以轻易改写为c/c++程序。

欢迎读者对程序进行无情的测试,让bug的暴风雨来得更猛烈些!

S型速度规划的算法子函数:CalcFun.m

%{
CalcFun.m
S型速度规划的算法子函数
%}
%%
%子函数声明,可供外部文件调用
function fun=CalcFun
fun.displacement=@displacement;
fun.velocity=@velocity;
fun.acceleration=@acceleration;
fun.jerk=@jerk;
fun.CalcSProfile=@CalcSProfile;
fun.InitialParam=@InitialParam;
end
%%
%子函数定义
%{
根据式(3.30a)-(3.30g)计算任意时刻的位移
%}
function q=displacement(t,Param)
q0=Param.q0;
q1=Param.q1;
v0=Param.v0;
v1=Param.v1;
vlim=Param.vlim;
alima=Param.alima;
alimd=Param.alimd;
jmax=Param.jmax;
Tj1=Param.Tj1;
Ta=Param.Ta;
Tv=Param.Tv;
Tj2=Param.Tj2;
Td=Param.Td;
T=Param.T;
jmin=Param.jmin;
if(t>=0 && t<Tj1)
    q=q0+v0*t+jmax*t^3/6;
elseif(t>=Tj1 && t<Ta-Tj1)
    q=q0+v0*t+alima/6*(3*t^2-3*Tj1*t+Tj1^2);
elseif(t>=Ta-Tj1 && t<Ta)
    q=q0+(vlim+v0)*Ta/2-vlim*(Ta-t)-jmin*(Ta-t)^3/6;
elseif(t>=Ta && t<Ta+Tv)
    q=q0+(vlim+v0)*Ta/2+vlim*(t-Ta);
elseif(t>=T-Td && t<T-Td+Tj2)
    q=q1-(vlim+v1)*Td/2+vlim*(t-T+Td)-jmax*(t-T+Td)^3/6;
elseif(t>=T-Td+Tj2 && t<T-Tj2)
    q=q1-(vlim+v1)*Td/2+vlim*(t-T+Td)+alimd/6*(3*(t-T+Td)^2-3*Tj2*(t-T+Td)+Tj2^2);
else
    q=q1-v1*(T-t)-jmax*(T-t)^3/6;
end
%计算(3.33)
    q=Param.sigma*q;
end


%{
根据式(3.30a)-(3.30g)计算任意时刻的速度
%}
function dq=velocity(t,Param)

v0=Param.v0;
v1=Param.v1;
vlim=Param.vlim;
alima=Param.alima;
alimd=Param.alimd;
jmax=Param.jmax;
Tj1=Param.Tj1;
Ta=Param.Ta;
Tv=Param.Tv;
Tj2=Param.Tj2;
Td=Param.Td;
T=Param.T;
jmin=Param.jmin;
if(t>=0 && t<Tj1)
    dq=v0+jmax*t^2/2;
elseif(t>=Tj1 && t<Ta-Tj1)
    dq=v0+alima*(t-Tj1/2);
elseif(t>=Ta-Tj1 && t<Ta)
    dq=vlim+jmin*(Ta-t)^2/2;
elseif(t>=Ta && t<Ta+Tv)
    dq=vlim;
elseif(t>=T-Td && t<T-Td+Tj2)
    dq=vlim-jmax*(t-T+Td)^2/2;
elseif(t>=T-Td+Tj2 && t<T-Tj2)
    dq=vlim+alimd*(t-T+Td-Tj2/2);
else
    dq=v1+jmax*(T-t)^2/2;
end
%计算(3.33)
dq=Param.sigma*dq;
end

%{
根据式(3.30a)-(3.30g)计算任意时刻的加速度
%}
function ddq=acceleration(t,Param)

alima=Param.alima;
alimd=Param.alimd;
jmax=Param.jmax;
Tj1=Param.Tj1;
Ta=Param.Ta;
Tv=Param.Tv;
Tj2=Param.Tj2;
Td=Param.Td;
T=Param.T;
jmin=Param.jmin;
if(t>=0 && t<Tj1)
    ddq=jmax*t;
elseif(t>=Tj1 && t<Ta-Tj1)
    ddq=alima;
elseif(t>=Ta-Tj1 && t<Ta)
    ddq=-jmin*(Ta-t);
elseif(t>=Ta && t<Ta+Tv)
    ddq=0;
elseif(t>=T-Td && t<T-Td+Tj2)
   ddq=-jmax*(t-T+Td);
elseif(t>=T-Td+Tj2 && t<T-Tj2)
    ddq=alimd;
else
    ddq=-jmax*(T-t);
end
%计算(3.33)
ddq=Param.sigma*ddq;
end

%{
根据式(3.30a)-(3.30g)计算任意时刻的加加速度
%}
function jt=jerk(t,Param)

jmax=Param.jmax;
Tj1=Param.Tj1;
Ta=Param.Ta;
Tv=Param.Tv;
Tj2=Param.Tj2;
Td=Param.Td;
T=Param.T;
jmin=Param.jmin;
if(t>=0 && t<Tj1)
    jt=jmax;
elseif(t>=Tj1 && t<Ta-Tj1)
    jt=0;
elseif(t>=Ta-Tj1 && t<Ta)
    jt=jmin;
elseif(t>=Ta && t<Ta+Tv)
    jt=0;
elseif(t>=T-Td && t<T-Td+Tj2)
   jt=jmin;
elseif(t>=T-Td+Tj2 && t<T-Tj2)
    jt=0;
else
    jt=jmax;
end
%计算(3.33)
jt=Param.sigma*jt;
end

%{
(1)参数合法性检查
(2)初始化参数结构体
%}
function IniParam=InitialParam(q0,q1,v0,v1,v_max,a_max,j_max)
%参数检查,绝对值小于1.0E-8的数值认为是0.
if(abs(v_max)<1.0E-8)
    disp('参数错误。最大速度不能为0!程序退出。');
    return;
end
if(abs(a_max)<1.0E-8)
    disp('参数错误。最大加速度不能为0!程序退出。');
    return;
end
if(abs(j_max)<1.0E-8)
    disp('参数错误。最大加加速度不能为0!程序退出。');
    return;
end
if(abs(q1-q0)<1.0E-8)
    disp('参数错误。输入位移不能为0!程序退出。');
    return;
end
%%
%定义并初始化输入参数的结构体
if(q1-q0>0)
    sigma=1;
else
    sigma=-1;
end
v_min=-v_max;
j_min=-j_max;
a_min=-a_max;
%计算(3.31),
hq0=sigma*q0;
hq1=sigma*q1;
hv0=sigma*v0;
hv1=sigma*v1;
%计算(3.32)
hv_max=(sigma+1)/2*v_max+(sigma-1)/2*v_min;
hv_min=(sigma+1)/2*v_min+(sigma-1)/2*v_max;
ha_max=(sigma+1)/2*a_max+(sigma-1)/2*a_min;
ha_min=(sigma+1)/2*a_min+(sigma-1)/2*a_max;
hj_max=(sigma+1)/2*j_max+(sigma-1)/2*j_min;
hj_min=(sigma+1)/2*j_min+(sigma-1)/2*j_max;
IniParam=struct(...
'q0',{hq0},...
'q1',{hq1},...
'v0',{hv0},...
'v1',{hv1},...
'vmax',{hv_max},...
'vmin',{hv_min},...
'amax',{ha_max},...
'amin',{ha_min},...
'jmax',{hj_max},...
'jmin',{hj_min},...
'sigma',{sigma}...
);
end

%{
根据输入参数进行S型速度规划,输出结果Param
%}
function Param=CalcSProfile(q0,q1,v0,v1,v_max,a_max,j_max)

%初始化参数
InParam=InitialParam(q0,q1,v0,v1,v_max,a_max,j_max);
%定义并初始化存储规划结果的结构体
Param=struct(...
 'Tj1',{0},'Ta',{0},'Tv',{0},'Tj2',{0},'Td',{0},'T',{0},...
 'q0',{0},...
 'q1',{0},...
'v0',{0},...
'v1',{0},...
'vlim',{0},...
'alima',{0},...
'alimd',{0},...
'jmax',{0},...
'jmin',{0},...
'sigma',{InParam.sigma}...
);
Param.q0=InParam.q0;
Param.q1=InParam.q1;
Param.v0=InParam.v0;
Param.v1=InParam.v1;
Param.jmax=InParam.jmax;
Param.jmin=InParam.jmin;
%%
%计算(3.17)和(3.18)
T1=sqrt(abs(InParam.v1-InParam.v0)/InParam.jmax);
T2=InParam.amax/InParam.jmax;
Tjs=min(T1,T2);
if(T1<=T2)
    Dq=InParam.q1-InParam.q0;
    if(Dq<Tjs*(InParam.v0+InParam.v1))
        disp('位移过小,不存在满足始末速度的轨迹!程序退出。');
        return;
    end
else
    Dq=InParam.q1-InParam.q0;
    if(Dq<0.5*(InParam.v0+InParam.v1)*(Tjs+abs(InParam.v1-InParam.v0)/InParam.amax))
        disp('位移过小,不存在满足始末速度的轨迹!程序退出。');
        return;
    end
end
%%
%输入参数正确误(即轨迹存在),分类讨论
if((InParam.vmax-InParam.v0)*InParam.jmax<InParam.amax^2)
    %(3.19)满足,amax不能达到
    Tj1=sqrt((InParam.vmax-InParam.v0)/InParam.jmax);
    Ta=2*Tj1;
    Param.alima=InParam.jmax*Tj1;
else
    %(3.19)不满足,amax能达到
    Tj1=InParam.amax/InParam.jmax;
    Ta=Tj1+(InParam.vmax-InParam.v0)/InParam.amax;
    Param.alima=InParam.amax;
end

if((InParam.vmax-InParam.v1)*InParam.jmax<InParam.amax^2)
    %(3.20)满足,amin不能达到
    Tj2=sqrt((InParam.vmax-InParam.v1)/InParam.jmax);
    Td=2*Tj2;
    Param.alimd=-InParam.jmax*Tj2;
else
     %(3.20)不满足,amin能达到
    Tj2=InParam.amax/InParam.jmax;
    Td=Tj2+(InParam.vmax-InParam.v1)/InParam.amax;
    Param.alimd=-InParam.amax;
end

%计算(3.25)
Tv=(InParam.q1-InParam.q0)/InParam.vmax-Ta/2*(1+InParam.v0/InParam.vmax)-...
    Td/2*(1+InParam.v1/InParam.vmax);
if(Tv>0)
    %case1,最大速度能达到
    Param.vlim=InParam.vmax;
    Param.Tj1=Tj1;
    Param.Ta=Ta;
    Param.Tj2=Tj2;
    Param.Td=Td;
    Param.T=Ta+Tv+Td;
    Param.Tv=Tv;
    return;
else
   % case2,最大速度不能达到
   Tv=0;
   Param.Tv=Tv;
   %计算(3.26a),(3.27),(3.26b),(3.26c)
   Tj=InParam.amax/InParam.jmax;
   Tj1=Tj;
   Tj2=Tj;
   Delta=InParam.amax^4/InParam.jmax^2+2*(InParam.v0^2+InParam.v1^2)+InParam.amax*...
       (4*(InParam.q1-InParam.q0)-2*InParam.amax/InParam.jmax*(InParam.v0+InParam.v1));
   Ta=(InParam.amax^2/InParam.jmax-2*InParam.v0+sqrt(Delta))/(2*InParam.amax);
   Td=(InParam.amax^2/InParam.jmax-2*InParam.v1+sqrt(Delta))/(2*InParam.amax);
   if(Ta>2*Tj && Td>2*Tj)
       %加速段和减速段都能达到最大加速度
       Param.Tj1=Tj1;
       Param.Tj2=Tj2;
       Param.Ta=Ta;
       Param.Td=Td;
       Param.T=Ta+Tv+Td;
       Param.alima=InParam.amax;
       Param.alimd=-InParam.amax;
       Param.vlim=InParam.v0+(Ta-Tj1)*Param.alima;
       return;
   else
       %至少有一段不能达到最大加速度
       gamma=0.99;
       amax=InParam.amax;
       %逐渐减小最大加速度约束
       while(Ta<2*Tj || Td<2*Tj)
           if(Ta>0 && Td>0)
               amax=gamma*amax;
                %循环计算(3.26a),(3.27),(3.26b),(3.26c)
               Tj=amax/InParam.jmax;
               Tj1=Tj;
               Tj2=Tj;
               Delta=amax^4/InParam.jmax^2+2*(InParam.v0^2+InParam.v1^2)+amax*...
                   (4*(InParam.q1-InParam.q0)-2*amax/InParam.jmax*(InParam.v0+InParam.v1));
               Ta=(amax^2/InParam.jmax-2*InParam.v0+sqrt(Delta))/(2*amax);
               Td=(amax^2/InParam.jmax-2*InParam.v1+sqrt(Delta))/(2*amax);
           else
               %出现Ta或Td小于0
               if(Ta<=0)
                   Ta=0;
                   Tj1=0;
                   %计算(3.28a)
                   Td=2*(InParam.q1-InParam.q0)/(InParam.v0+InParam.v1);
                   %计算(3.28b)
                   num=InParam.jmax*(InParam.q1-InParam.q0)-...
                       sqrt(InParam.jmax*(InParam.jmax*(InParam.q1-InParam.q0)^2+...
                       (InParam.v1+InParam.v0)^2*(InParam.v1-InParam.v0)));
                   den=InParam.jmax*(InParam.v1+InParam.v0);
                   Tj2=num/den;
               elseif(Td<=0)
                   Td=0;
                   Tj2=0;
                   %计算(3.29a)
                   Ta=2*(InParam.q1-InParam.q0)/(InParam.v0+InParam.v1);
                   %计算(3.29b)
                    num=InParam.jmax*(InParam.q1-InParam.q0)-...
                       sqrt(InParam.jmax*(InParam.jmax*(InParam.q1-InParam.q0)^2-...
                       (InParam.v1+InParam.v0)^2*(InParam.v1-InParam.v0)));
                   den=InParam.jmax*(InParam.v1+InParam.v0);
                   Tj1=num/den;
               end
               Param.Tj1=Tj1;
               Param.Tj2=Tj2;
               Param.Ta=Ta;
               Param.Td=Td;
               Param.T=Ta+Tv+Td;
               Param.alima=InParam.jmax*Tj1;
               Param.alimd=-InParam.jmax*Tj2;
               Param.vlim=InParam.v0+(Ta-Tj1)* Param.alima;
               return;
           end
       end
       Param.Tj1=Tj1;
       Param.Tj2=Tj2;
       Param.Ta=Ta;
       Param.Td=Td;
       Param.T=Ta+Tv+Td;
       Param.alima=InParam.jmax*Tj1;
       Param.alimd=-InParam.jmax*Tj2;
       Param.vlim=InParam.v0+(Ta-Tj1)* Param.alima;
       return;
   end
end

end

算法测试及结果显示程序:SProfileTest.m

%{
%SProfileTest.m
S型速度规划测试程序,2019.02.12,Brian
(1)输入轨迹的边界条件及约束条件;
(2)绘制速度规划的结果。
%}
clc
clear
close('all')
%%
%定义轨迹边界条件及约束条件
q0=10;
q1=0;
v0=-7;
v1=0;
v_max=10;
a_max=10;
j_max=30;
%%
%调用算法子函数,进行速度规划,得到规划结果
fun=CalcFun();
Param=fun.CalcSProfile(q0,q1,v0,v1,v_max,a_max,j_max);
%%
%根据规划结果,调用算法子函数计算轨迹
Ts=0.001;
i=0;
for t=0:Ts:Param.T
    i=i+1;
    time(i)=i*Ts;
    dis(i)=fun.displacement(t,Param);
    vel(i)=fun.velocity(t,Param);
    acc(i)=fun.acceleration(t,Param);
    jerk(i)=fun.jerk(t,Param);
end
%%
%绘图
figure
%位置
subplot(4,1,1)
plot(time,dis,'r','LineWidth',1.5);
grid on
ylabel('position')
%速度
subplot(4,1,2)
plot(time,vel,'b','LineWidth',1.5);
grid on
hold on
ylabel('velocity')
v_ref1=v_max*ones(1,length(time));
v_ref2=-v_max*ones(1,length(time));
plot(time,v_ref1,'b--','LineWidth',1.5);
plot(time,v_ref2,'b--','LineWidth',1.5);
%加速度
subplot(4,1,3)
plot(time,acc,'g','LineWidth',1.5);
grid on
hold on
ylabel('acceleration')
a_ref1=a_max*ones(1,length(time));
a_ref2=-a_max*ones(1,length(time));
plot(time,a_ref1,'g--','LineWidth',1.5);
plot(time,a_ref2,'g--','LineWidth',1.5);
%加加速度
subplot(4,1,4)
plot(time,jerk,'m','LineWidth',1.5)
grid on
hold on
ylabel('jerk')
j_ref1=j_max*ones(1,length(time));
j_ref2=-j_max*ones(1,length(time));
plot(time,j_ref1,'m--','LineWidth',1.5);
plot(time,j_ref2,'m--','LineWidth',1.5);
%结束

小结

上述的S型速度规划参考文献[1]实现,算法实现的逻辑清晰,实现简单,可以应用在实际的数控系统中。但是其中存在两个缺点:

(1)在case2中出现无法达到给定最大加速度时,通过减小最大加速度约束来规划轨迹,这使得所得的轨迹通常不是最优,即在指定的参数范围内,不是时间最短的轨迹。

(2)在给定的位移较小,无法达到给定的始末速度时,即式(3.18)不成立,该算法不能进行处理。这需要用户进行额外的处理,重新给定参数,使得轨迹存在。

特别是使用该算法进行速度前瞻时要处理好这两个问题,否则可能导致运动控制系统性能和稳定性下降。

关于第(1)个问题,参考文献[2]-[4]有所涉及,综合这几篇文献,是可以解决缺点(1)的,使得规划的S曲线始终是最优,这当然会增加算法逻辑的复杂度。如何解决这两个问题,使得该算法始具有更好的性能和稳定性,且听下回分解。


参考文献

[1]Biagiotti L, Melchiorri C. Trajectory Planning for Automatic Machines and Robots[M]. Springer Berlin Heidelberg, 2009.

[2]Erkorkmaz K, Altintas Y. High speed CNC system design. Part I: jerk limited trajectory generation and quintic spline interpolation[J]. International Journal of Machine Tools & Manufacture, 2001,41(9):1323-1345.

[3]商允舜. CNC数控系统加减速控制方法研究与实现[D]. 浙江大学机械制造及自动化, 2006.

[4]郭新贵, 李从心. S曲线加减速算法研究[J]. 机床与液压, 2002(05):60-62.

[5]张碧陶, 高伟强, 沈列, 等. S曲线加减速控制新算法的研究[J]. 机床与液压, 2009,37(10):27-29.

[6]何均, 游有鹏, 陈浩, 等. S形加减速的嵌套式前瞻快速算法[J]. 航空学报, 2010,31(4):842-851.

标签
易学教程内所有资源均来自网络或用户发布的内容,如有违反法律规定的内容欢迎反馈
该文章没有解决你所遇到的问题?点击提问,说说你的问题,让更多的人一起探讨吧!
