使用Bigemap下载地图生成GST(Mapinfo格式)地图包

六月ゝ 毕业季﹏ 提交于 2019-12-12 19:24:26

使用Bigemap下载地图生成GST(Mapinfo格式)地图包



使用的软件:

1、 Bigemap地图下载器

2、 Global Mapper 17

3、 MapInfo Professional 12.0



第一步: 用Bigemap地图下载器下载地图和矢量数据:

1、1 打开bigemap地图下载器选择目标区域:四川省成都市武侯区

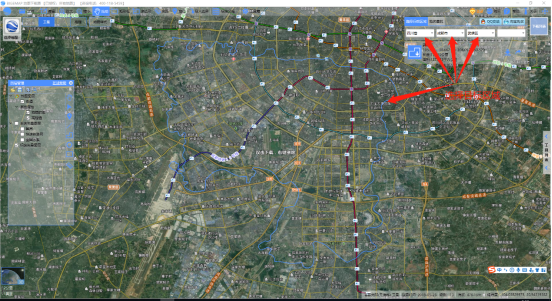

(图1 Bigemap地图下载器软件)

1、2选择要下载的卫星影像级别(14,15,16,17四个级别)

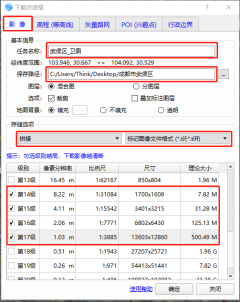

(图2 Bigemap卫星地图下载界面)

1、3 选择下载对应目标区域的矢量路网 存储格式选用shapefile文件

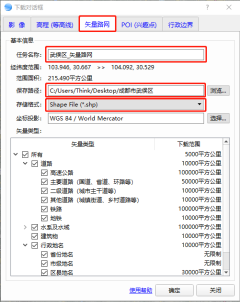

(图3 矢量数据下载界面)

1、4 完成卫星地图和矢量数据的下载。

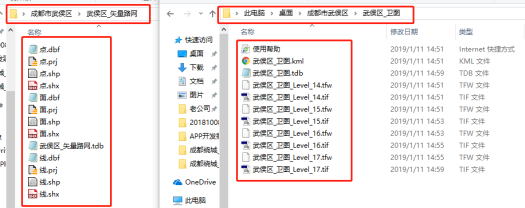

(图4 下载后的卫星地图和矢量数据)



第二步: 用使用Global Mapper17将矢量数据转换为Mapinfo格式:

2、1 在Global Mapper17中加载矢量数据

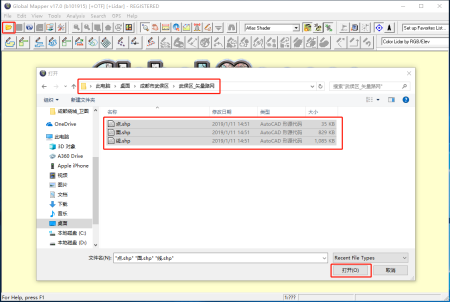

(图5 在Global Mapper17中加载矢量数据)

2、2 在Global Mapper17中设置矢量数据字符编码格式为Chinese(Samplifed)[CP:936]

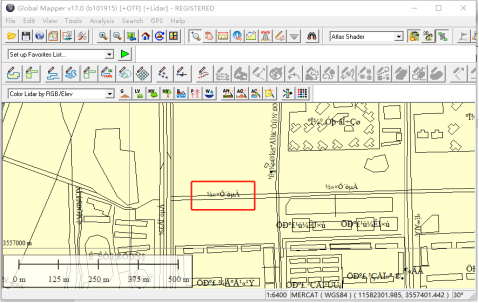

(图6 在Global Mapper17中转换前的字符编码不能正常显示)

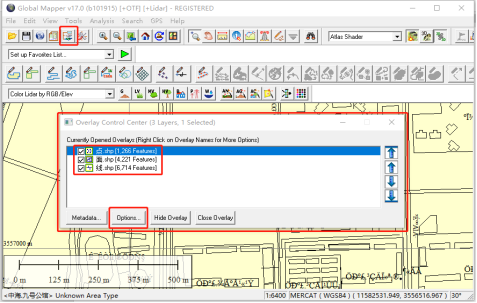

(图7 在Global Mapper17中打开图层界面)

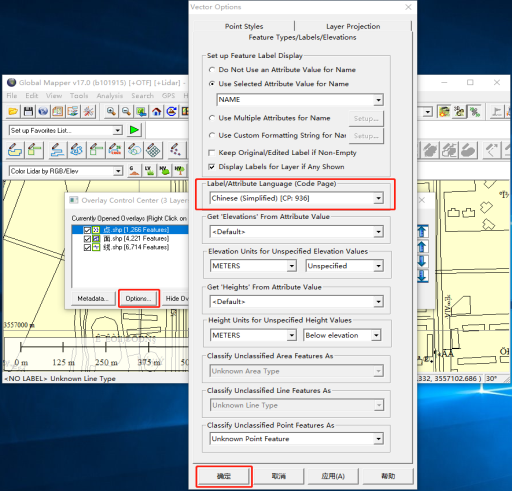

(图8 在Options设置Label/Attribute Languiage参数)

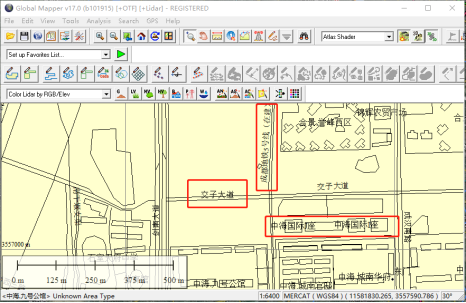

(图9 在Global Mapper17中转换后的字符能正常显示)



2、3 在Global Mapper17中输出Mapinfo格式的矢量数据

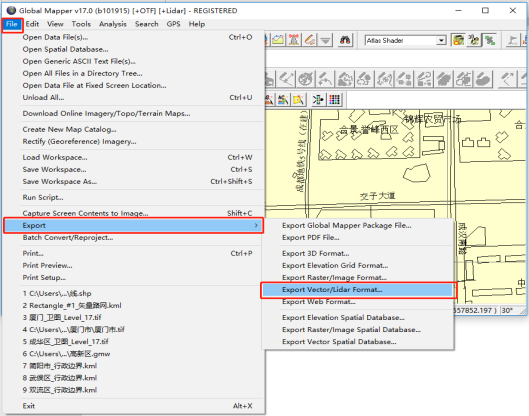

(图10 在Global Mapper17中点击输出菜单)

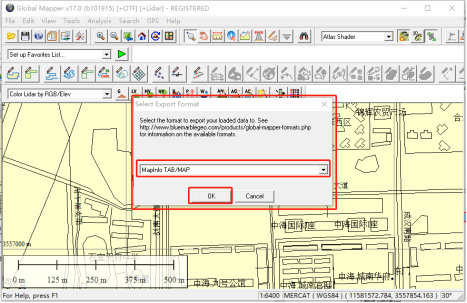

(图11 输出界面中选择MapInfo TAB/MAP选项)

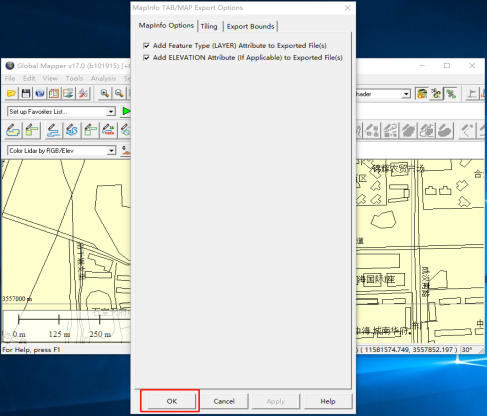

(图12 输出界面中选择MapInfo TAB/MAP选项)

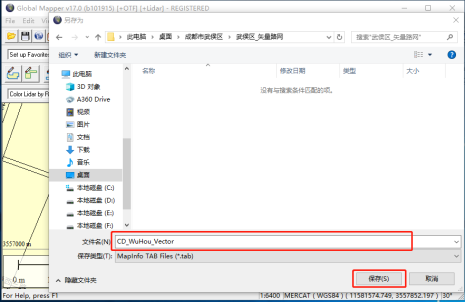

(图13 在Global Mapper17中点击输出菜单)

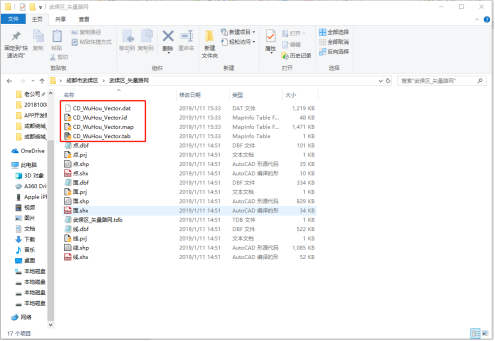

(图14 输出后的MapInfo格式数据)



第三步:使用MapInfo 12打包卫星地图和矢量数据为GST格式:

3、1 在MapInfo12中加载矢量数据和设置显示中文标签

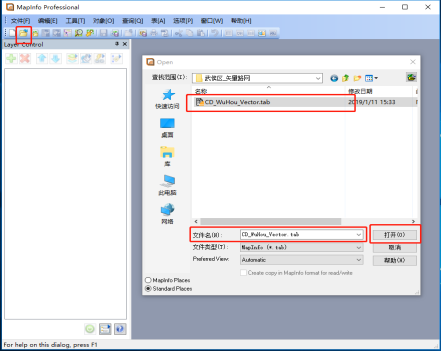

(图15 MapInfo加载矢量数据)

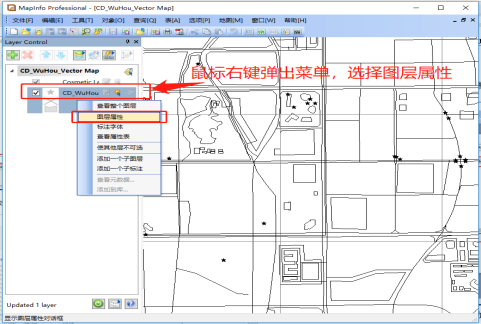

(图16 MapInfo中选择图层属性)


(图17图层属性设置标签字段)

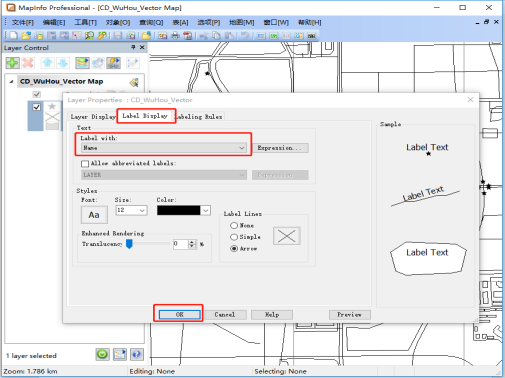

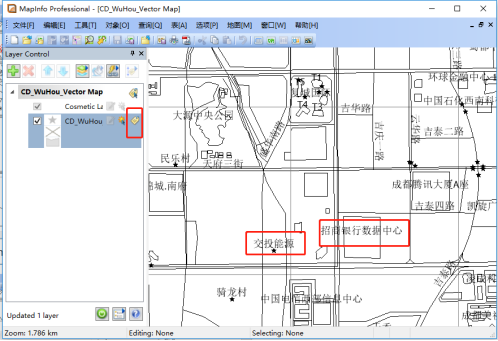

(图18鼠标点击图层标签显示开关)

3、2 在MapInfo12中加载卫星地图影像数据

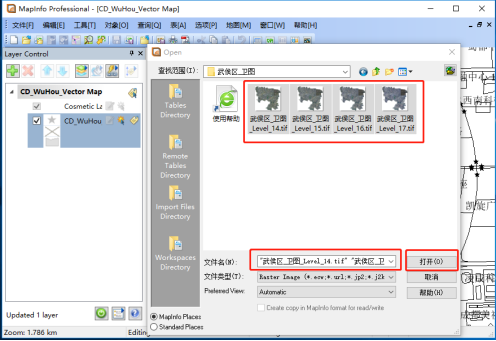

(图19 加载卫星地图影像数据)

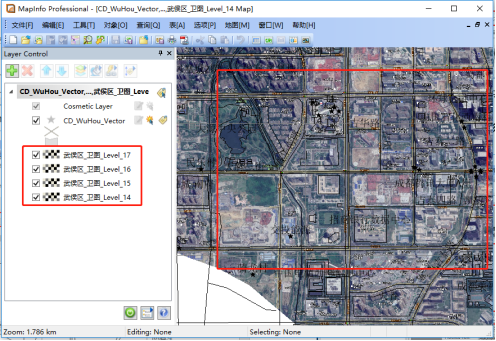

(图20 加载卫星地图和矢量数据数据)

3、3 在MapInfo12中输出GST地图数据包

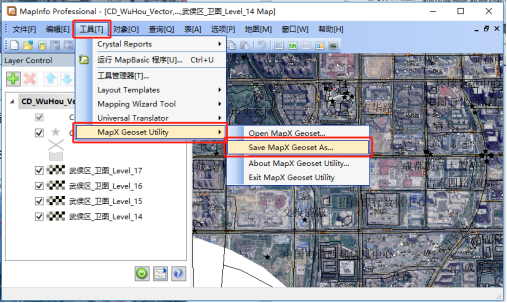

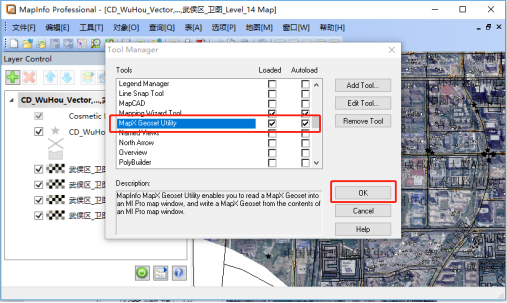

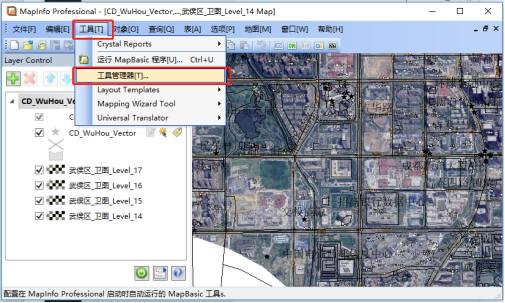

(图21 打开工具管理器中的MapX Geoset工具)


(图21 选择MapX Geoset工具开关)


(图22 将图层保存为GST格式)

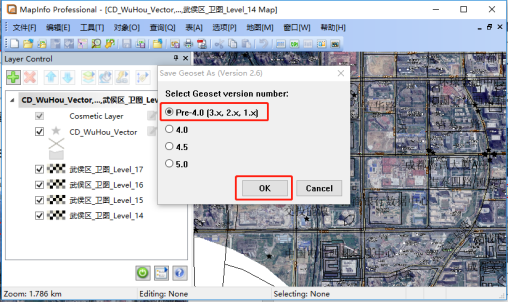

(图23 选择GST格式的版本号)

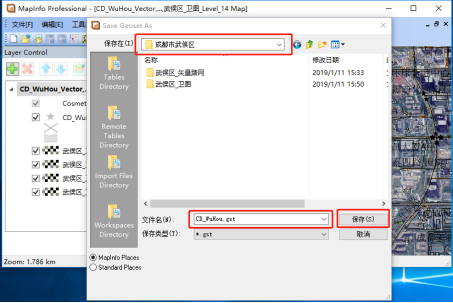

(图24 选择路径和输入GST文件名)

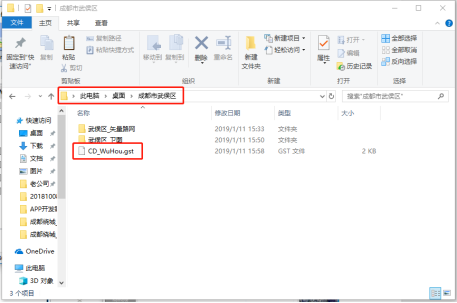

(图25 输出后的GST文件)
