1.什么是VLAN？
VLAN（Virtual LAN），翻译成中文是“虚拟局域网”，基于802.1Q协议标准。LAN可以是由少数几台家用计算机构成的网络，也可以是数以百计的计算机构成的企业网络。VLAN所指的LAN特指使用路由器分割的网络——也就是广播域。
广播域：(Broadcast Domain)广播是一种信息的传播方式，指网络中的某一设备同时向网络中所有的其它设备发送数据，这个数据所能广播到的范围即为广播域。
2.网络风暴？
2.1.什么是广播风暴
由于网络拓扑的设计和连接问题，或其他原因导致广播报文在网段内大量复制，传播数据帧，导致网络性能下降，甚至网络瘫痪。这就是网络风暴。
2.2.广播风暴出现原因
（1）交换机的广播风暴

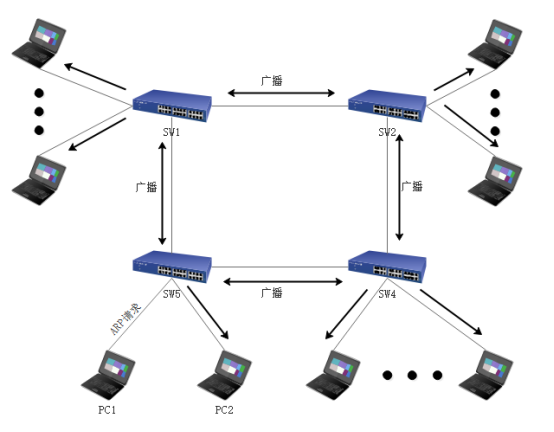

如下图所示：
（2）网卡损坏
如果网络机器的网卡损坏，也同样会产生广播风暴。损坏的网卡不停向交换机发送大量的数据包，就会产生大量无用的数据包，最终导致广播风暴
（3）网络病毒
一旦有机器中毒后，病毒便会立即通过网络进行传播。网络病毒的传播，就会占据大量的网络带宽，引起网络堵塞，进而引起广播风暴。
（4）黑客攻击
一些上网者经常利用网络执法官、网络剪刀手等黑客软件，对网吧的内部网络进行攻击，这些软件的使用，也可能产生广播风暴。
（5）网络环路，一根线连接了同一交换机的不同接口

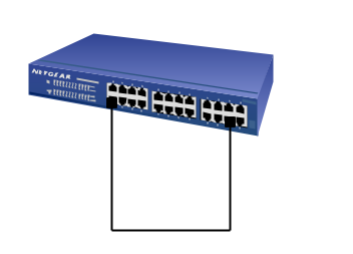

如下图所示：
3.VLAN的优点
- 隔离广播域，抑制广播报文
- 减少移动和改变代价
- 增强通讯的安全性
- 增强网络的健壮性
4.VLAN交换机的端口分类
4.1.VLAN交换机的端口介绍
Access类型端口：
只允许默认vlan的以太网帧，也就是说只能属于一个vlan，Access端口在收到以太网帧后打上vlan标签，转发时在剥离vlan标签，一般情况下一端连接的是计算机。
Trunk类型端口：
可以允许多个vlan通过，可以接受并转发多个vlan的报文一般作用于交换机之间连接的端口，在网络的分层结构方面，trunk被解释为"端口聚合"，就是把多个物理端口捆绑在一起作为一个逻辑端口使用，作用可以扩展带宽和做链路的备份。
Hybrid类型端口：
Hybrid类型的端口跟trunk类型的端口很相似，也是可以允许多个vlan通过，可以接受和发送多个vlan的报文，可以作用于交换机之间，也可以作用于连接用户的计算机端口上。
PS：hybrid端口和trunk端口的区别是：Hybrid端口可以允许多个vlan发送时不打标签，而trunk端口只允许缺省vlan的报文发送时不打标签。
4.2.各端口接受报文的处理过程

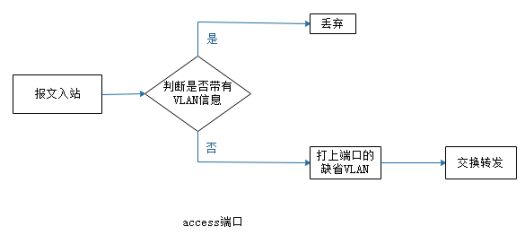

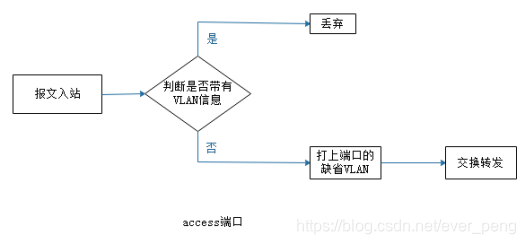

Access端口：收到报文后，判断是否有VLAN信息，如果没有则打上端口的缺省VLAN，并进行交换转发，如果有则直接丢弃。

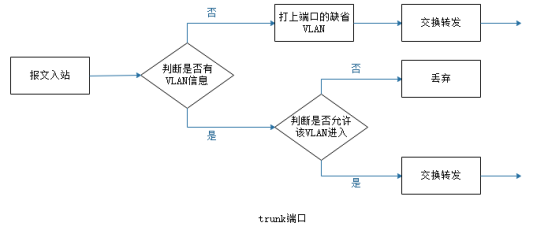

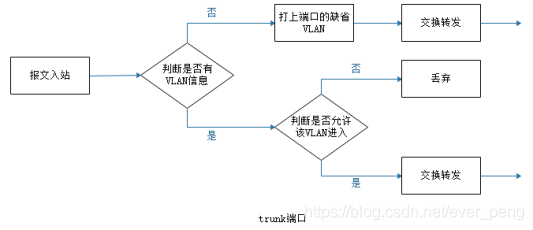

Trunk端口：收到报文后判断是否有VLANi信息，如果没有则打上端口的缺省VLAN，并进行转发；如果有判断该trunk端口是否允许该VLAN的数据进入，如果可以则转发，否则丢弃。

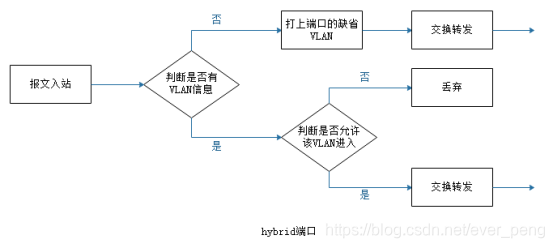

Hybrid端口：收到一个报文，判断是否有VLAN信息：如果没有则打上端口的缺省VLAN，并进行交换转发；如果有，判断该hybrid端口是否允许该VLAN的数据进入，如果可以则转发，否则丢弃
4.3.各端口发送报文的处理过程

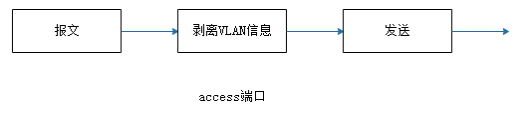

Access端口：将报文的VLAN信息剥离，直接发送出去。

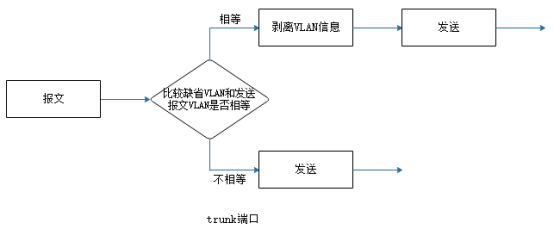

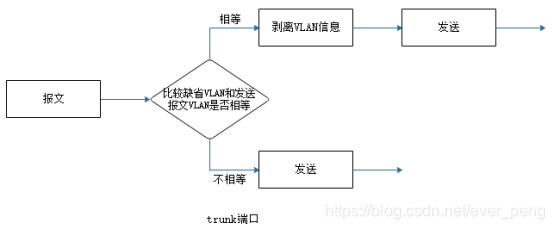

trunk端口：比较端口的缺省VLAN和将要发送报文的VLAN信息，如果两者相等则剥离VLAN信息再发送，如果不相等则直接发送该报文。

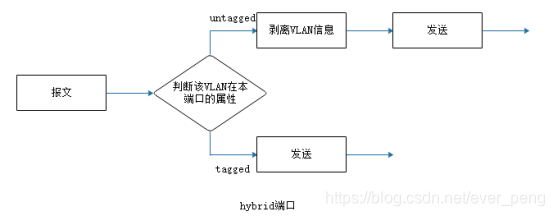

hybrid端口：判断该VLAN在本端口的属性（disp interface 即可看到该端口对哪些VLAN是untag， 哪些VLAN是tag）。如果是untag则剥离VLAN信息再发送，如果是tag则直接发送。
5.VLAN帧格式解析

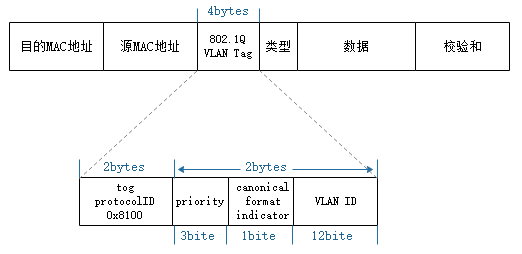

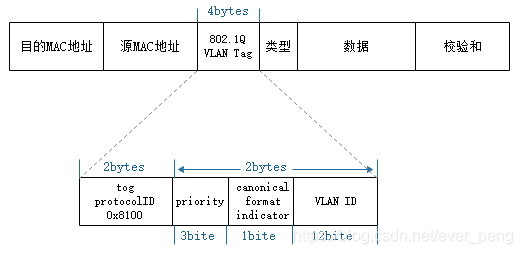

带有VLAN的帧结构是在以太网报文中，位于帧的源MAC地址与类别之间，增加了4个字节的VLAN头部。VLAN头部包含2字节的TPID和2字节的TCI。由于以太网帧结构数据变化，以太网帧的CRC校验字节内容有相应的变化。
TPID：（Tag Protocol Identifier）是IEEE定义的新的类型，表明这是一个加了802.1Q标签的帧。TPID包含了一个固定的值0x8100。
Priority：这3 位指明帧的优先级。一共有8种优先级，0－7。IEEE 802.1Q标准使用这三位信息。最高优先级为7，应用于关键性网络流量，如路由选择信息协议（RIP）和开放最短路径优先（OSPF）协议的路由表更新。优先级6和5主要用于延迟敏感（delay-sensitive）应用程序，如交互式视频和语音。优先级4到1主要用于受控负载（controlled-load）应用程序，如流式多媒体（streaming multimedia）和关键性业务流量（business-critical traffic）例如，SAP 数据以及“loss eligible”流量。优先级0是缺省值，并在没有设置其它优先级值的情况下自动启用。
CFI：（Canonical Format Indicator）CFI值为0说明是规范格式，1为非规范格式。它被用在令牌环/源路由FDDI介质访问方法中来指示封装帧中所带地址的比特次序信息。
VLAN ID：这是一个12位的域，指明VLAN的ID，一共4096个，每个支持802.1Q协议的交换机发送出来的数据包都会包含这个域，以指明自己属于哪一个VLAN。
在一个交换网络环境中，以太网的帧有两种格式：有些帧是没有加上这四个字节标志的，称为未标记的帧（ungtagged frame），有些帧加上了这四个字节的标志，称为带有标记的帧（tagged frame）

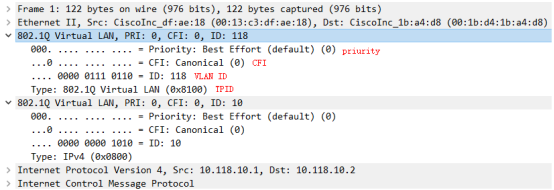

6.VLAN报文抓包分析
7.静态VLAN和动态VLAN
7.1.静态VLAN

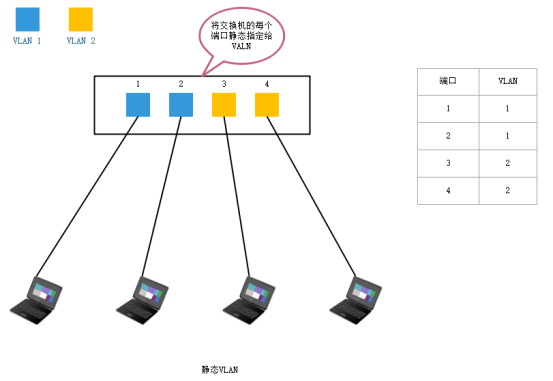

静态VLAN又称为基于端口的VLAN（Port Based VLAN）。顾名思义，就是明确指定各端口属于哪个VLAN的设定方法。
由于需要一个个端口地指定，因此当网络中的计算机数目过多后，设定操作就会变得烦杂无比。并且，客户机每次变更所连端口，都必须同时更改该端口所属VLAN的设定——不适合那些需要频繁改变拓补结构的网络。
7.2.动态VLAN
| 动态VALN分类 | 基于MAC地址的VLAN（MAC Based VLAN） |
| 基于子网的VLAN（Subnet Based VLAN） | |
| 基于用户的VLAN（User Based VLAN） |
（1）基于MAC的VLAN
通过查询并记录端口所连计算机上网卡的MAC地址来决定端口的所属。
例：

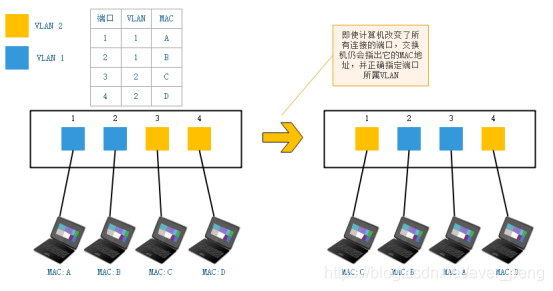

假定有一个MAC地址“A”被交换机设定为属于VLAN“10”，那么不论MAC地址为“A”的这台计算机连在交换机哪个端口，该端口都会被划分到VLAN10中去。计算机连在端口1时，端口1属于VLAN10；而计算机连在端口2时，则是端口2属于VLAN10。

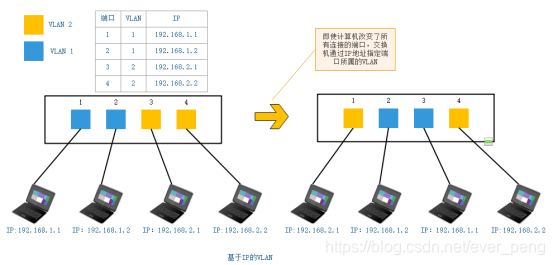

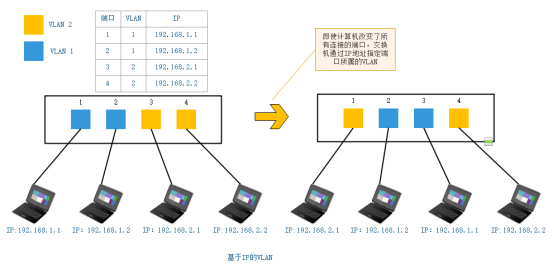

（2）基于子网的VLAN
通过所连计算机的IP地址，来决定端口所属VLAN的。不像基于MAC地址的VLAN。即使计算机因为交换了网卡或是其他原因导致MAC地址改变，只要它的IP地址不变，就仍可以加入原先设定的VLAN。
（3）基于用户的VLAN
根据交换机各端口所连的计算机上当前登录的用户，来决定该端口属于哪个VLAN。这里的用户识别信息，一般是计算机操作系统登录的用户，比如可以是Windows域中使用的用户名。这些用户名信息，属于OSI第四层以上的信息。
总的来说，决定端口所属VLAN时利用的信息在OSI中的层面越高，就越适于构建灵活多变的网络。
综上所述，设定访问链接的手法有静态VLAN和动态VLAN两种，其中动态VLAN又可以继续细分成几个小类。
其中基于子网的VLAN和基于用户的VLAN有可能是网络设备厂商使用独有的协议实现的，不同厂商的设备之间互联有可能出现兼容性问题；因此在选择交换机时，一定要注意事先确认。
| 种类 | 说明 | |
| 静态VLAN | 将交换机的个端口固定指派给VLAN | |
| 动态VLAN | 基于MAC的VLAN | 根据个端口连接计算机的MAC地址设定 |
| 基于IP的VLAN | 根据各端口所连接计算机的IP地址设定 | |
| 基于用户的VLAN | 根据各端口所连接计算机的用户设定 | |
8.三层VLAN交换原理

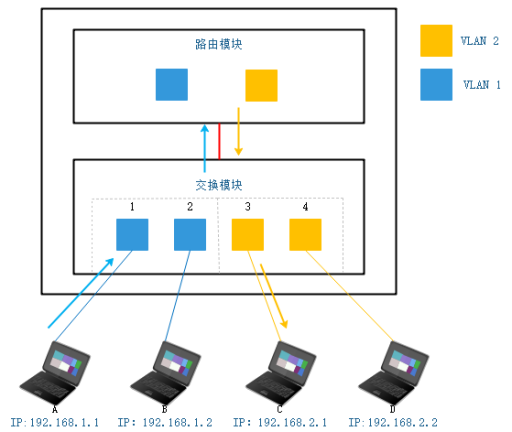

（1）假设PC A去访问PC C
（2）针对目标IP地址，计算机A可以判断出通信对象不属于同一个网络，因此向默认网关发送数据。
（3）交换机收到报文后，提取目的MAC发现是指向自己的。
（4）判断入接口是什么类型，发现是access端口，打上VLAN1的VLAN头部信息。
（5）通过内部汇聚链接，将数据帧转发给路由模块。
（6）路由模块在收到数据帧时，先由数据帧附加的VLAN识别信息分辨出它属于VLAN1，据此判断由VLAN1接口负责接收并进行路由处理。
（7）VLAN1收到后，解析IP报文头部，提取目的IP地址，查路由，发现目的IP地址是直连路由，对应的VLAN是VLAN2。
（8）给报文打上VLAN2的头部信息，然后通过内部聚合链路口发送给VLAN2的交换模块。
（9）VLAN2的交换模块收到报文后，提取目的MAC地址，匹配VLAN2的MAC地址表，找到出接口后，判断出接口是什么端口类型。
（10）发现是access端口，去掉VLAN头部，封装发送给PC C。
