Go微服务全链路跟踪详解

在微服务架构中，调用链是漫长而复杂的，要了解其中的每个环节及其性能，你需要全链路跟踪。它的原理很简单，你可以在每个请求开始时生成一个唯一的ID，并将其传递到整个调用链。该ID称为CorrelationID¹，你可以用它来跟踪整个请求并获得各个调用环节的性能指标。简单来说有两个问题需要解决。第一，如何在应用程序内部传递ID; 第二，当你需要调用另一个微服务时，如何通过网络传递ID。

什么是OpenTracing?

现在有许多开源的分布式跟踪库可供选择，其中最受欢迎的库可能是Zipkin²和Jaeger³。选择哪个是一个令人头疼的问题，因为你现在可以选择最受欢迎的一个，但是如果以后有一个更好的出现呢？OpenTracing⁴可以帮你解决这个问题。它建立了一套跟踪库的通用接口，这样你的程序只需要调用这些接口而不被具体的跟踪库绑定，将来可以切换到不同的跟踪库而无需更改代码。Zipkin和Jaeger都支持OpenTracing。

如何跟踪服务器端点(server endpoints)?

在下面的程序中我使用“Zipkin”作为跟踪库，用“OpenTracing”作为通用跟踪接口。跟踪系统中通常有四个组件，下面我用Zipkin作为示例：

recorder(记录器)：记录跟踪数据
Reporter (or collecting agent)(报告器或收集代理)：从记录器收集数据并将数据发送到UI程序
Tracer：生成跟踪数据
UI：负责在图形UI中显示跟踪数据

file

上面是Zipkin的组件图，你可以在Zipkin Architecture中找到它。

有两种不同类型的跟踪，一种是进程内跟踪（in-process），另一种是跨进程跟踪（cross-process）。我们将首先讨论跨进程跟踪。

客户端程序:

我们将用一个简单的gRPC程序作为示例，它分成客户端和服务器端代码。我们想跟踪一个完整的服务请求，它从客户端到服务端并从服务端返回。以下是在客户端创建新跟踪器的代码。它首先创建“HTTP Collector”(the agent)用来收集跟踪数据并将其发送到“Zipkin” UI， “endpointUrl”是“Zipkin” UI的URL。其次，它创建了一个记录器(recorder)来记录端点上的信息，“hostUrl”是gRPC(客户端)呼叫的URL。第三，它用我们新建的记录器创建了一个新的跟踪器(tracer)。最后，它为“OpenTracing”设置了“GlobalTracer”，这样你可以在程序中的任何地方访问它。

const (
	endpoint_url = "http://localhost:9411/api/v1/spans"
	host_url = "localhost:5051"
	service_name_cache_client = "cache service client"
	service_name_call_get = "callGet"
)

func newTracer () (opentracing.Tracer, zipkintracer.Collector, error) {
	collector, err := openzipkin.NewHTTPCollector(endpoint_url)
	if err != nil {
		return nil, nil, err
	}
	recorder :=openzipkin.NewRecorder(collector, true, host_url, service_name_cache_client)
	tracer, err := openzipkin.NewTracer(
		recorder,
		openzipkin.ClientServerSameSpan(true))

	if err != nil {
		return nil,nil,err
	}
	opentracing.SetGlobalTracer(tracer)

	return tracer,collector, nil
}

以下是gRPC客户端代码。它首先调用上面提到的函数“newTrace()”来创建跟踪器，然后，它创建一个包含跟踪器的gRPC调用连接。接下来，它使用新建的gRPC连接创建缓存服务(Cache service)的gRPC客户端。最后，它通过gRPC客户端来调用缓存服务的“Get”函数。

key:="123"
	tracer, collector, err :=newTracer()
	if err != nil {
		panic(err)
	}
	defer collector.Close()
	connection, err := grpc.Dial(host_url,
		grpc.WithInsecure(), grpc.WithUnaryInterceptor(otgrpc.OpenTracingClientInterceptor(tracer, otgrpc.LogPayloads())),
		)
	if err != nil {
		panic(err)
	}
	defer connection.Close()
	client := pb.NewCacheServiceClient(connection)
	value, err := callGet(key, client)

Trace 和 Span:

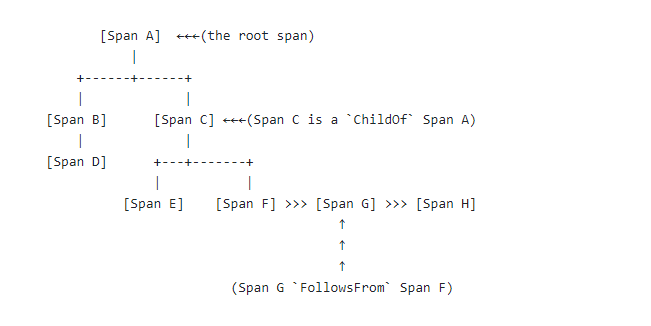

在OpenTracing中，一个重要的概念是“trace”，它表示从头到尾的一个请求的调用链，它的标识符是“traceID”。一个“trace”包含有许多跨度(span)，每个跨度捕获调用链内的一个工作单元，并由“spanId”标识。每个跨度具有一个父跨度，并且一个“trace”的所有跨度形成有向无环图(DAG)。以下是跨度之间的关系图。你可以从The OpenTracing Semantic Specification中找到它。

file

以下是函数“callGet”的代码，它调用了gRPC服务端的“Get"函数。在函数的开头，OpenTracing为这个函数调用开启了一个新的span，整个函数结束后，它也结束了这个span。


const service_name_call_get = "callGet"

func callGet(key string, c pb.CacheServiceClient) ( []byte, error) {
	span := opentracing.StartSpan(service_name_call_get)
	defer span.Finish()
	time.Sleep(5*time.Millisecond)
	// Put root span in context so it will be used in our calls to the client.
	ctx := opentracing.ContextWithSpan(context.Background(), span)
	//ctx := context.Background()
	getReq:=&pb.GetReq{Key:key}
	getResp, err :=c.Get(ctx, getReq )
	value := getResp.Value
	return value, err
}

服务端代码:

下面是服务端代码，它与客户端代码类似，它调用了“newTracer()”(与客户端“newTracer()”函数几乎相同)来创建跟踪器。然后，它创建了一个“OpenTracingServerInterceptor”，其中包含跟踪器。最后，它使用我们刚创建的拦截器(Interceptor)创建了gRPC服务器。

connection, err := net.Listen(network, host_url)
	if err != nil {
		panic(err)
	}
	tracer,err  := newTracer()
	if err != nil {
		panic(err)
	}
	opts := []grpc.ServerOption{
		grpc.UnaryInterceptor(
			otgrpc.OpenTracingServerInterceptor(tracer,otgrpc.LogPayloads()),
		),
	}
	srv := grpc.NewServer(opts...)
	cs := initCache()
	pb.RegisterCacheServiceServer(srv, cs)

	err = srv.Serve(connection)
	if err != nil {
		panic(err)
	} else {
		fmt.Println("server listening on port 5051")
	}

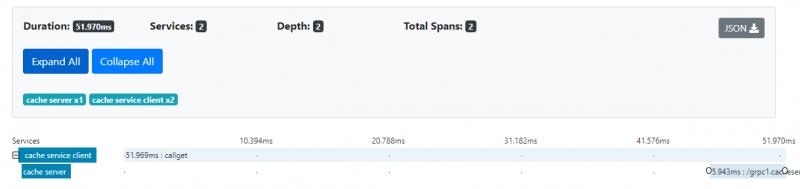

以下是运行上述代码后在Zipkin中看到的跟踪和跨度的图片。在服务器端，我们不需要在函数内部编写任何代码来生成span，我们需要做的就是创建跟踪器（tracer），服务器拦截器自动为我们生成span。

file

怎样跟踪函数内部?

上面的图片没有告诉我们函数内部的跟踪细节，我们需要编写一些代码来获得它。

以下是服务器端“get”函数，我们在其中添加了跟踪代码。它首先从上下文获取跨度(span)，然后创建一个新的子跨度并使用我们刚刚获得的跨度作为父跨度。接下来，它执行一些操作(例如数据库查询)，然后结束(mysqlSpan.Finish())子跨度。

const service_name_db_query_user = "db query user"

func (c *CacheService) Get(ctx context.Context, req *pb.GetReq) (*pb.GetResp, error) {
	time.Sleep(5*time.Millisecond)
	if parent := opentracing.SpanFromContext(ctx); parent != nil {
		pctx := parent.Context()
		if tracer := opentracing.GlobalTracer(); tracer != nil {
			mysqlSpan := tracer.StartSpan(service_name_db_query_user, opentracing.ChildOf(pctx))
			defer mysqlSpan.Finish()
			//do some operations
			time.Sleep(time.Millisecond * 10)
		}
	}
	key := req.GetKey()
	value := c.storage[key]
	fmt.Println("get called with return of value: ", value)
	resp := &pb.GetResp{Value: value}
	return resp, nil

}

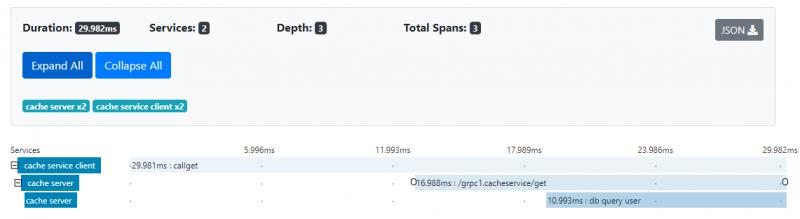

以下是它运行后的图片。现在它在服务器端有一个新的跨度“db query user”。

file

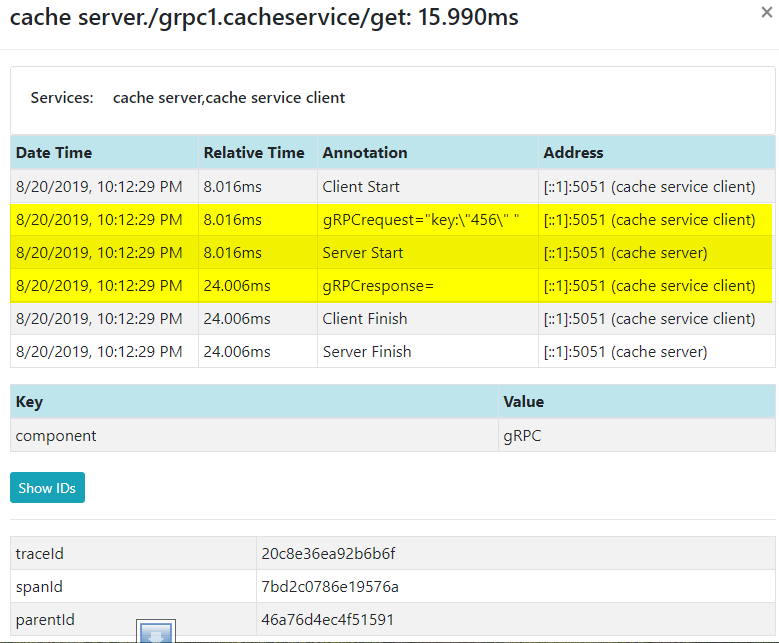

以下是zipkin中的跟踪数据。你可以看到客户端从8.016ms开始，服务端也在同一时间启动。服务器端完成需要大约16ms。

file

怎样跟踪数据库?

怎样才能跟踪数据库内部的操作？首先，数据库驱动程序需要支持跟踪，另外你需要将跟踪器(tracer)传递到数据库函数中。如果数据库驱动程序不支持跟踪怎么办？现在已经有几个开源驱动程序封装器(Wrapper)，它们可以封装任何数据库驱动程序并使其支持跟踪。其中一个是instrumentedsql⁷(另外两个是luna-duclos/instrumentedsql⁸和ocsql/driver.go⁹)。我简要地看了一下他们的代码，他们的原理基本相同。它们都为底层数据库的每个函数创建了一个封装(Wrapper)，并在每个数据库操作之前启动一个新的跨度，并在操作完成后结束跨度。但是所有这些都只封装了“database/sql”接口，这就意味着NoSQL数据库没有办法使用他们。如果你找不到支持你需要的NoSQL数据库（例如MongoDB)的OpenTracing的驱动程序，你可能需要自己编写一个封装(Wrapper),它并不困难。

一个问题是“如果我使用OpenTracing和Zipkin而数据库驱动程序使用Openeracing和Jaeger，那会有问题吗？"这其实不会发生。我上面提到的大部分封装都支持OpenTracing。在使用封装时，你需要注册封装了的SQL驱动程序，其中包含跟踪器。在SQL驱动程序内部，所有跟踪函数都只调用了OpenTracing的接口，因此它们甚至不知道底层实现是Zipkin还是Jaeger。现在使用OpenTarcing的好处终于体现出来了。在应用程序中创建全局跟踪器时(Global tracer)，你需要决定是使用Zipkin还是Jaeger，但这之后，应用程序或第三方库中的每个函数都只调用OpenTracing接口，已经与具体的跟踪库(Zipkin或Jaeger)没关系了。

怎样跟踪服务调用?

假设我们需要在gRPC服务中调用另外一个微服务(例如RESTFul服务)，该如何跟踪？

简单来说就是使用HTTP头作为媒介（Carrier）来传递跟踪信息(traceID)。无论微服务是gRPC还是RESTFul，它们都使用HTTP协议。如果是消息队列(Message Queue)，则将跟踪信息(traceID)放入消息报头中。(Zipkin B3-propogation有“single header”和“multiple header”有两种不同类型的跟踪信息，但JMS仅支持“single header”)

一个重要的概念是“跟踪上下文(trace context)”，它定义了传播跟踪所需的所有信息，例如traceID，parentId(父spanId)等。有关详细信息，请阅读跟踪上下文(trace context)¹⁰。

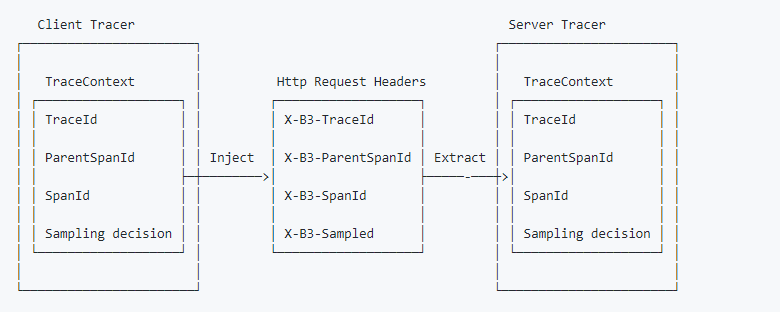

OpenTracing提供了两个处理“跟踪上下文(trace context)”的函数：“extract(format，carrier)”和“inject(SpanContext，format，carrier)”。 “extarct()”从媒介（通常是HTTP头）获取跟踪上下文。 “inject”将跟踪上下文放入媒介，来保证跟踪链的连续性。以下是我从Zipkin获取的b3-propagation图。

file

但是为什么我们没有在上面的例子中调用这些函数呢？让我们再来回顾一下代码。在客户端，在创建gRPC客户端连接时，我们调用了一个为“OpenTracingClientInterceptor”的函数。以下是“OpenTracingClientInterceptor”的部分代码，我从otgrpc¹¹包中的“client.go”中得到了它。它已经从Go context¹²获取了跟踪上下文并将其注入HTTP头，因此我们不再需要再次调用“inject”函数。

func OpenTracingClientInterceptor(tracer opentracing.Tracer, optFuncs ...Option)
  grpc.UnaryClientInterceptor {
    ...
    ctx = injectSpanContext(ctx, tracer, clientSpan)
    ...
  }

  func injectSpanContext(ctx context.Context, tracer opentracing.Tracer, clientSpan opentracing.Span)
    context.Context {
      md, ok := metadata.FromOutgoingContext(ctx)
      if !ok {
        md = metadata.New(nil)
      } else {
        md = md.Copy()
      }
      mdWriter := metadataReaderWriter{md}
      err := tracer.Inject(clientSpan.Context(), opentracing.HTTPHeaders, mdWriter)
      // We have no better place to record an error than the Span itself :-/
      if err != nil {
        clientSpan.LogFields(log.String("event", "Tracer.Inject() failed"), log.Error(err))
      }
      return metadata.NewOutgoingContext(ctx, md)
}

在服务器端，我们还调用了一个函数“otgrpc.OpenTracingServerInterceptor”，其代码类似于客户端的“OpenTracingClientInterceptor”。它不是调用“inject”写入跟踪上下文，而是从HTTP头中提取（extract）跟踪上下文并将其放入Go上下文（Go context）中。这就是我们不需要再次手动调用“extract（）”的原因。我们可以直接从Go上下文中提取跟踪上下文（opentracing.SpanFromContext（ctx））。但对于其他基于HTTP的服务（如RESTFul服务），情况就并非如此，因此我们需要写代码从服务器端的HTTP头中提取跟踪上下文。当然，您也可以使用拦截器或过滤器。

跟踪库之间的互兼容性

你也许会问“如果我的程序使用Zipkin和OpenTracing而需要调用的第三方微服务使用OpenTracing与Jaeger，它们会兼容吗？"它看起来于我们之前询问的数据库问题类似，但实际上很不相同。对于数据库，因为应用程序和数据库在同一个进程中，它们可以共享相同的全局跟踪器，因此更容易解决。对于微服务，这种方式将不兼容。因为OpenTracing只标准化了跟踪接口，它没有标准化跟踪上下文。万维网联盟(W3C)正在制定跟踪上下文(trace context)¹⁰的标准，并于2019-08-09年发布了候选推荐标准。OpenTracing没有规定跟踪上下文的格式，而是把决定权留给了实现它的跟踪库。结果每个库都选择了自己独有的的格式。例如，Zipkin使用“X-B3-TraceId”作为跟踪ID，Jaeger使用“uber-trace-id”，因此使用OpenTracing并不意味着不同的跟踪库可以进行跨网互操作。对于“Jaeger”来说有一个好处是你可以选择使用“Zipkin兼容性功能"¹³来生成Zipkin跟踪上下文，这样就可以与Zipkin相互兼容了。对于其他情况，你需要自己进行手动格式转换(在“inject”和“extract”之间)。

全链路跟踪设计

尽量少写代码

一个好的全链路跟踪系统不需要用户编写很多跟踪代码。最理想的情况是你不需要任何代码，让框架或库负责处理它，当然这比较困难。全链路跟踪分成三个跟踪级别：

跨进程跟踪 (cross-process)(调用另一个微服务)
数据库跟踪
进程内部的跟踪 (in-process)(在一个函数内部的跟踪)

跨进程跟踪是最简单的。你可以编写拦截器或过滤器来跟踪每个请求，它只需要编写极少的编码。数据库跟踪也比较简单。如果使用我们上面讨论过的封装器(Wrapper)，你只需要注册SQL驱动程序封装器(Wrapper)并将go-context(里面有跟踪上下文) 传入数据库函数。你可以使用依赖注入(Dependency Injection)这样就可以用比较少的代码来完成此操作。

进程内跟踪是最困难的，因为你必须为每个单独的函数编写跟踪代码。现在还没有一个很好的方法，可以编写一个通用的函数来跟踪应用程序中的每个函数(拦截器不是一个好选择，因为它需要每个函数的参数和返回都必须是一个泛型类型(interface {}))。幸运的是，对于大多数人来说，前两个级别的跟踪应该已经足够了。

有些人可能会使用服务网格(service mesh)来实现分布式跟踪，例如Istio或Linkerd。它确实是一个好主意，跟踪最好由基础架构实现，而不是将业务逻辑代码与跟踪代码混在一起，不过你将遇到我们刚才谈到的同样问题。服务网格只负责跨进程跟踪，函数内部或数据库跟踪任然需要你来编写代码。不过一些服务网格可以通过提供与流行跟踪库的集成，来简化不同跟踪库跨网跟踪时的的上下文格式转换。

跟踪设计:

精心设计的跨度(span)，服务名称(service name)，标签(tag)能充分发挥全链路跟踪的作用，并使之简单易用。有关信息请阅读语义约定(Semantic Conventions)¹⁴。

将Trace ID记录到日志

将跟踪与日志记录集成是一个常见的需求，最重要的是将跟踪ID记录到整个调用链的日志消息中。目前OpenTracing不提供访问traceID的方法。你可以将“OpenTracing.SpanContext”转换为特定跟踪库的“SpanContext”(Zipkin和Jaeger都可以通过“SpanContext”访问traceID)或将“OpenTracing.SpanContext”转换为字符串并解析它以获取traceID。转换为字符串更好，因为它不会破坏程序的依赖关系。幸运的是不久的将来你就不需要它了，因为OpenTracing将提供访问traceID的方法，请阅读这里。

OpenTracing 和 OpenCensus

OpenCensus¹⁵不是另一个通用跟踪接口，它是一组库，可以用来与其他跟踪库集成以完成跟踪功能，因此它经常与OpenTracing进行比较。那么它与OpenTracing兼容吗？答案是否定的。因此，在选择跟踪接口时(不论是OpenTracing还是OpenCensus)需要小心，以确保你需要调用的其他库支持它。一个好消息是，你不需要在将来做出选择，因为它们会将项目合并为一个¹⁶。
