Schema Registry 教程

感情迁移 提交于 2019-11-30 02:49:19

物联网设备终端种类繁杂,各厂商使用的编码格式各异,所以在接入物联网平台的时候就产生了统一数据格式的需求,以便平台之上的应用进行设备管理。

EMQ X 企业版 3.4.0 提供了 Schema Registry 功能,提供编解码能力。Schema Registry 管理编解码使用的 Schema、处理编码或解码请求并返回结果。Schema Registry 配合规则引擎,可适配各种场景的设备接入和规则设计。

数据格式

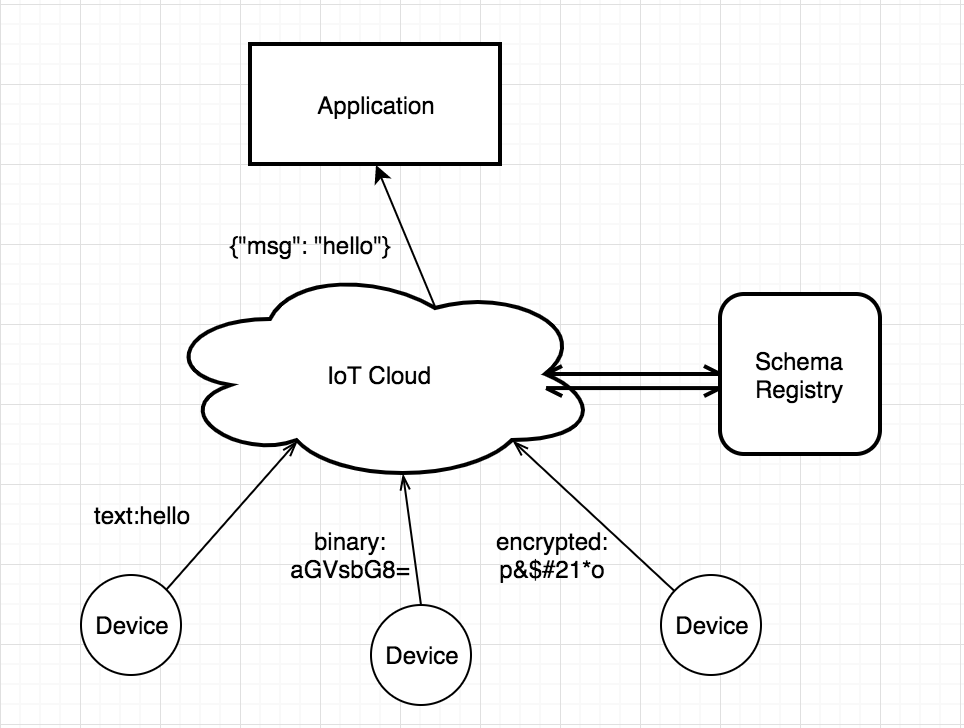

下图展示了 Schema Registry 的一个应用案例。多个设备上报不同格式的数据,经过 Schema Registry 解码之后,变为统一的内部格式,然后转发给后台应用。

[图1: 使用 Schema Registry 对设备数据进行编解码]

二进制格式支持

EMQ X 3.4.0 内置的 Schema Registry 数据格式包括 AvroProtobuf。Avro 和 Protobuf 是依赖 Schema 的数据格式,编码后的数据为二进制,使用 Schema Registry 解码后的内部数据格式(Map,稍后讲解) 可直接被规则引擎和其他插件使用。此外 Schema Registry 支持用户自定义的 (3rd-party) 编解码服务,通过 HTTP 或 TCP 回调的方式,进行更加贴近业务需求的编解码。

架构设计

Schema Registry 为 Avro 和 Protobuf 等内置编码格式维护 Schema 文本,但对于自定义编解码 (3rd-party) 格式,如需要 Schema,Schema 文本需由编解码服务自己维护。Schema Registry 为每个 Schema 创建一个 Schema ID,Schema API 提供了通过 Schema ID 的添加、查询和删除操作。

Schema Registry 既可以解码,也可以编码。编码和解码时需要指定 Schema ID。

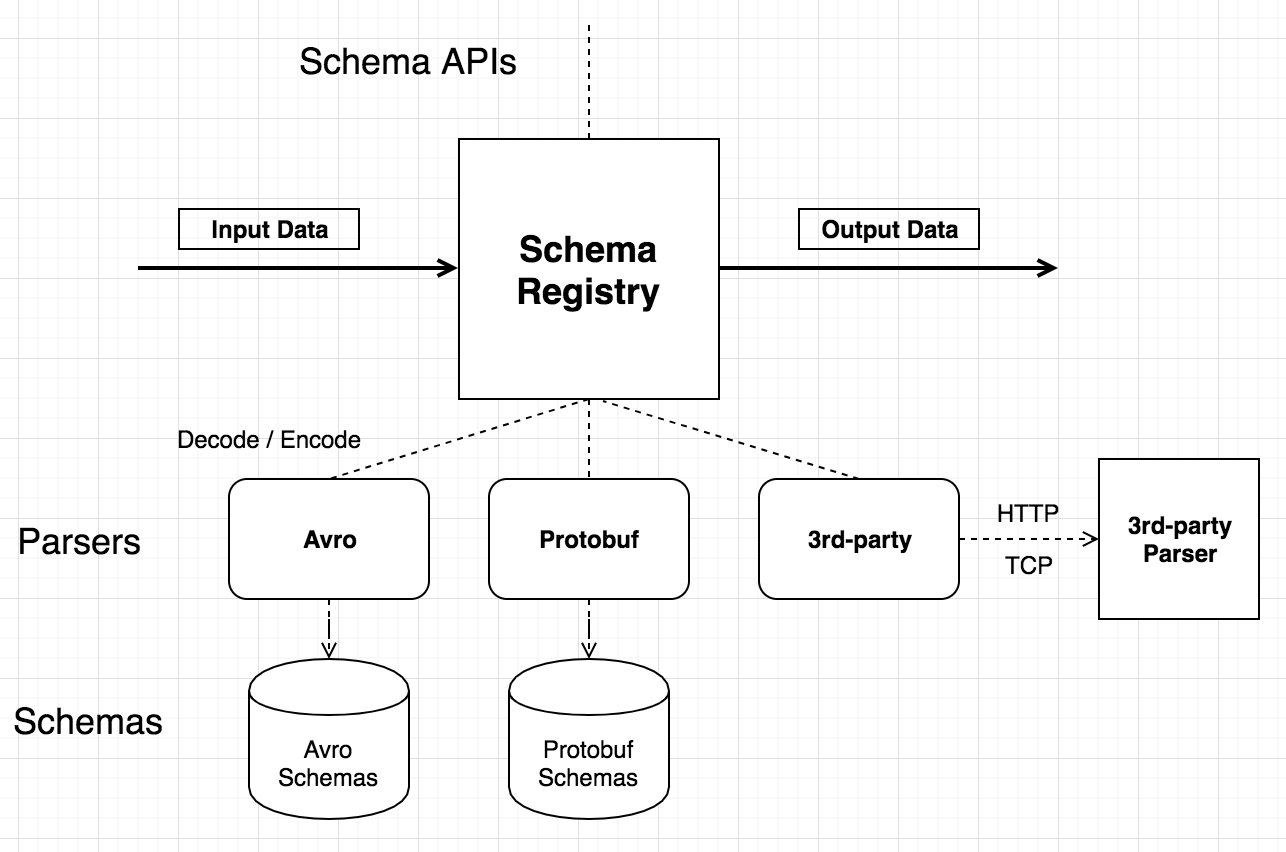

[图2: Schema Registry 架构示意图]

编码调用示例:参数为 Schema

schema_encode(SchemaID, Data) -> RawData

解码调用示例:

schema_decode(SchemaID, RawData) -> Data

常见的使用案例是,使用规则引擎来调用 Schema Registry 提供的编码和解码接口,然后将编码或解码后的数据作为后续动作的输入。

编解码 + 规则引擎

EMQ X 的消息处理层面可分为消息路由(Messaging)、规则引擎(Rule Engine)、数据格式转换(Data Conversion) 三个部分。

EMQ X 的 PUB/SUB 系统将消息路由到指定的主题。规则引擎可以灵活地配置数据的业务规则,按规则匹配消息,然后指定相应动作。数据格式转换发生在规则匹配的过程之前,先将数据转换为可参与规则匹配的 Map 格式,然后进行匹配。

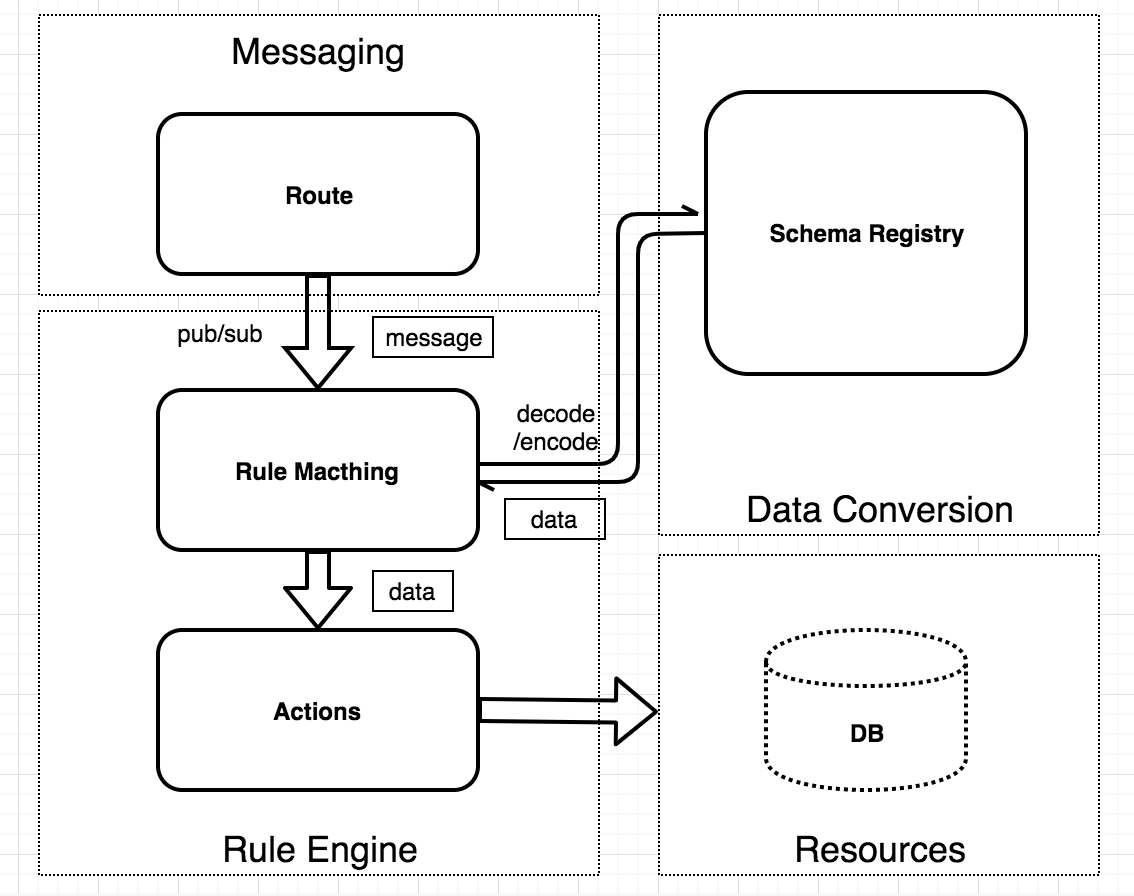

[图3: Messaging, Rule Engine and Schema Registry]

规则引擎内部数据格式(Map)

规则引擎内部使用的数据格式为 Erlang Map,所以如果原数据内容为二进制或者其他格式,必须使用编解码函数(比如上面提到的 schema_decode 和 json_decode 函数) 将其转换为 Map。

Map 是一个 Key-Value 形式的数据结构,形如 #{key => value}。例如,user = #{id => 1, name => "Steve"} 定义了一个 id1name"Steve"user Map。

SQL 语句提供了 "." 操作符嵌套地提取和添加 Map 字段。下面是使用 SQL 语句对这个 Map 操作的示例:

SELECT user.id AS my_id

SQL 语句的筛选结果为 #{my_id => 1}

JSON 编解码

规则引擎的 SQL 语句提供了对 JSON 格式字符串的编解码支持,将 JSON 字符串和 Map 格式相互转换的 SQL 函数为 json_decode() 和 json_encode():

SELECT json_decode(payload) AS p FROM "message.publish" WHERE p.x = p.y, topic ~= "t/#"

上面这个 SQL 语句将会匹配到 payload 内容为 JSON 字符串: {"x" = 1, "y" = 1} , 并且 topic 为 t/a 的 MQTT 消息。

json_decode(payload) as p 将 JSON 字符串解码为下面的 Map 数据结构,从而可以在 WHERE 子句中使用 p.x 和 p.y 使用 Map 中的字段:

#{
  p => #{
    x => 1,
    y => 1
  }
}

注意: AS 子句是必须的,将解码之后的数据赋值给某个Key,后面才能对其进行后续操作。

编解码实战

Protobuf 数据解析举例

规则需求

设备发布一个使用 Protobuf 编码的二进制消息,需要通过规则引擎匹配过后,将消息重新发布到与 "name" 字段相关的主题上。主题的格式为 "person/${name}"。

比如,将 "name" 字段为 "Shawn" 的消息重新发布到主题 "person/Shawn"。

创建 Schema

在 EMQ X 的 Dashboard 界面,使用下面的参数创建一个 Protobuf Schema:

  1. 名称:protobuf_person

  2. 编解码类型:protobuf

  3. Schema:下面的 protobuf schema 定义了一个 Person 消息。

    message Person {
      required string name = 1;
      required int32 id = 2;
      optional string email = 3;
    }


Schema 创建完成后,emqx 会分配一个 Schema ID 和 Version。如果是第一次创建 "protobuf_person",Schema ID 为 "protobuf_person:1.0"。

创建规则

使用刚才创建好的 Schema ID 来编写规则 SQL 语句:

SELECT
  schema_decode('protobuf_person:1.0', payload, 'Person') as person, payload
FROM
  "message.publish"
WHERE
  topic =~ 't/#' and person.name = 'Shawn'

这里的关键点在于 schema_decode('protobuf_person:1.0', payload, 'Person'):

  • schema_decode 函数将 payload 字段的内容按照 'protobuf_person:1.0' 这个 Schema 来做解码;
  • as person 将解码后的值保存到变量 "person" 里;
  • 最后一个参数 Person 指明了 payload 中的消息的类型是 protobuf schema 里定义的 'Person' 类型。

然后使用以下参数添加动作:

  • 动作类型:消息重新发布
  • 目的主题:person/${person.name}
  • 消息内容模板:${person}

这个动作将解码之后的 "person" 以 JSON 的格式发送到 person/${person.name} 这个主题。其中${person.name} 是个变量占位符,将在运行时被替换为消息内容中 "name" 字段的值。

设备端代码

规则创建好之后,就可以模拟数据进行测试了。

下面的代码使用 Python 语言填充了一个 Person 消息并编码为二进制数据,然后将其发送到 "t/1" 主题。详见 完整代码

def publish_msg(client):
    p = person_pb2.Person()
    p.id = 1
    p.name = "Shawn"
    p.email = "liuxy@emqx.io"
    message = p.SerializeToString()
    topic = "t/1"
    print("publish to topic: t/1, payload:", message)
    client.publish(topic, payload=message, qos=0, retain=False)

检查规则执行结果

  1. 在 Dashboard 的 Websocket 工具里,登录一个 MQTT Client 并订阅 "person/#"。

  2. 安装 python 依赖,并执行设备端代码:

$ pip3 install protobuf
$ pip3 install paho-mqtt

$ python3 ./pb2_mqtt.py
Connected with result code 0
publish to topic: t/1, payload: b'\n\x05Shawn\x10\x01\x1a\rliuxy@emqx.io'
t/1 b'\n\x05Shawn\x10\x01\x1a\rliuxy@emqx.io'
  1. 检查 Websocket 端收到主题为 person/Shawn 的消息:
{"email":"liuxy@emqx.io","id":1,"name":"Shawn"}

Avro 数据解析举例

规则需求

设备发布一个使用 Avro 编码的二进制消息,需要通过规则引擎匹配过后,将消息重新发布到与 "name" 字段相关的主题上。主题的格式为 "avro_user/${name}"。

比如,将 "name" 字段为 "Shawn" 的消息重新发布到主题 "avro_user/Shawn"。

创建 Schema

在 EMQ X 的 Dashboard 界面,使用下面的参数创建一个 Avro Schema:

  1. 名称:avro_user

  2. 编解码类型:avro

  3. Schema:

    {
     "type":"record",
     "fields":[
         {"name":"name", "type":"string"},
         {"name":"favorite_number", "type":["int", "null"]},
         {"name":"favorite_color", "type":["string", "null"]}
     ]
    }


Schema 创建完成后,emqx 会分配一个 Schema ID 和 Version。如果是第一次创建 "avro_user",Schema ID 为 "avro_user:1.0"。

创建规则

使用刚才创建好的 Schema ID 来编写规则 SQL 语句:

SELECT
  schema_decode('avro_user:1.0', payload) as avro_user, payload
FROM
  "message.publish"
WHERE
  topic =~ 't/#' and avro_user.name = 'Shawn'

这里的关键点在于 schema_decode('avro_user:1.0', payload):

  • schema_decode 函数将 payload 字段的内容按照 'avro_user:1.0' 这个 Schema 来做解码;
  • as avro_user 将解码后的值保存到变量 "avro_user" 里。

然后使用以下参数添加动作:

  • 动作类型:消息重新发布
  • 目的主题:avro_user/${avro_user.name}
  • 消息内容模板:${avro_user}

这个动作将解码之后的 "user" 以 JSON 的格式发送到 avro_user/${avro_user.name} 这个主题。其中${avro_user.name} 是个变量占位符,将在运行时被替换为消息内容中 "name" 字段的值。

设备端代码

规则创建好之后,就可以模拟数据进行测试了。

下面的代码使用 Python 语言填充了一个 User 消息并编码为二进制数据,然后将其发送到 "t/1" 主题。详见 完整代码

def publish_msg(client):
    datum_w = avro.io.DatumWriter(SCHEMA)
    buf = io.BytesIO()
    encoder = avro.io.BinaryEncoder(buf)
    datum_w.write({"name": "Shawn", "favorite_number": 666, "favorite_color": "red"}, encoder)
    message = buf.getvalue()
    topic = "t/1"
    print("publish to topic: t/1, payload:", message)
    client.publish(topic, payload=message, qos=0, retain=False)

检查规则执行结果

  1. 在 Dashboard 的 Websocket 工具里,登录一个 MQTT Client 并订阅 "avro_user/#"。

  2. 安装 python 依赖,并执行设备端代码:

$ pip3 install protobuf
$ pip3 install paho-mqtt

$ python3 avro_mqtt.py
Connected with result code 0
publish to topic: t/1, payload: b'\nShawn\x00\xb4\n\x00\x06red'
  1. 检查 Websocket 端收到主题为 avro_user/Shawn 的消息:
{"favorite_color":"red","favorite_number":666,"name":"Shawn"}

自定义编解码举例

规则需求

设备发布一个任意的消息,验证自部署的编解码服务能正常工作。

创建 Schema

在 EMQ X 的 Dashboard 界面,使用下面的参数创建一个 3rd-Party Schema:

  1. 名称:my_parser
  2. 编解码类型:3rd-party
  3. 第三方类型: HTTP
  4. URL: http://127.0.0.1:9003/parser
  5. 编解码配置: xor

其他配置保持默认。emqx 会分配一个 Schema ID "my_parser"。自定义编解码没有 Version 管理。

上面第 5 项编解码配置是个可选项,是个字符串,内容跟编解码服务的业务相关。

创建规则

使用刚才创建好的 Schema ID 来编写规则 SQL 语句:

SELECT
  schema_encode('my_parser', payload) as encoded_data,
  schema_decode('my_parser', encoded_data) as decoded_data
FROM
  "message.publish"
WHERE
  topic =~ 't/#'

这个 SQL 语句首先对数据做了 Encode,然后又做了 Decode,目的在于验证编解码过程是否正确:

  • schema_encode 函数将 payload 字段的内容按照 'my_parser' 这个 Schema 来做编码,结果存储到 encoded_data 这个变量里;
  • schema_decode 函数将 payload 字段的内容按照 'my_parser' 这个 Schema 来做解码,结果存储到 decoded_data 这个变量里;

最终这个 SQL 语句的筛选结果是 encoded_datadecoded_data 这两个变量。

然后使用以下参数添加动作:

  • 动作类型:检查(调试)

这个检查动作会把 SQL 语句筛选的结果打印到 emqx 控制台 (erlang shell) 里。

如果是使用 emqx console 启动的服务,打印会直接显示在控制台里;如果是使用 emqx start 启动的服务,打印会输出到日志目录下的 erlang.log.N 文件里,这里 "N" 为整数,比如 "erlang.log.1", "erlang.log.2"。

编解码服务端代码

规则创建好之后,就可以模拟数据进行测试了。所以首先需要编写一个自己的编解码服务。

下面的代码使用 Python 语言实现了一个 HTTP 编解码服务,为简单起见,这个服务提供两种简单的方式来进行编解码(加解密),详见 完整代码:

  • 按位异或
  • 字符替换
def xor(data):
  """
  >>> xor(xor(b'abc'))
  b'abc'
  >>> xor(xor(b'!}~*'))
  b'!}~*'
  """
  length = len(data)
  bdata = bytearray(data)
  bsecret = bytearray(secret * length)
  result = bytearray(length)
  for i in range(length):
    result[i] = bdata[i] ^ bsecret[i]
  return bytes(result)

def subst(dtype, data, n):
  """
  >>> subst('decode', b'abc', 3)
  b'def'
  >>> subst('decode', b'ab~', 1)
  b'bc!'
  >>> subst('encode', b'def', 3)
  b'abc'
  >>> subst('encode', b'bc!', 1)
  b'ab~'
  """
  adata = array.array('B', data)
  for i in range(len(adata)):
    if dtype == 'decode':
      adata[i] = shift(adata[i], n)
    elif dtype == 'encode':
      adata[i] = shift(adata[i], -n)
  return bytes(adata)

将这个服务运行起来:

$ pip3 install flask
$ python3 http_parser_server.py
 * Serving Flask app "http_parser_server" (lazy loading)
 * Environment: production
   WARNING: This is a development server. Do not use it in a production deployment.
   Use a production WSGI server instead.
 * Debug mode: off
 * Running on http://127.0.0.1:9003/ (Press CTRL+C to quit)

检查规则执行结果

由于本示例比较简单,我们直接使用 MQTT Websocket 客户端来模拟设备端发一条消息。

  1. 在 Dashboard 的 Websocket 工具里,登录一个 MQTT Client 并发布一条消息到 "t/1",内容为 "hello"。

  2. 检查 emqx 控制台 (erlang shell) 里的打印:

(emqx@127.0.0.1)1> [inspect]
        Selected Data: #{decoded_data => <<"hello">>,
                         encoded_data => <<9,4,13,13,14>>}
        Envs: #{event => 'message.publish',
                flags => #{dup => false,retain => false},
                from => <<"mqttjs_76e5a35b">>,
                headers =>
                    #{allow_publish => true,
                      peername => {{127,0,0,1},54753},
                      username => <<>>},
                id => <<0,5,146,30,146,38,123,81,244,66,0,0,62,117,0,1>>,
                node => 'emqx@127.0.0.1',payload => <<"hello">>,qos => 0,
                timestamp => {1568,34882,222929},
                topic => <<"t/1">>}
        Action Init Params: #{}

Select Data 是经过 SQL 语句筛选之后的数据,Envs 是规则引擎内部可用的环境变量,Action Init Params 是动作的初始化参数。这三个数据均为 Map 格式。

Selected Data 里面的两个字段 decoded_dataencoded_data 对应 SELECT 语句里面的两个 AS。因为 decoded_data 是编码然后再解码之后的结果,所以它又被还原为了我们发送的内容 "hello",表明编解码插件工作正常。


更多信息请访问我们的官网 emqx.io,或关注我们的开源项目 github.com/emqx/emqx ,详细文档请访问 官方文档
