yolov1-yolov3原理

YOLOv3原理

YOLO发展概述

2015 年，R-CNN 横空出世，目标检测 DL 世代大幕拉开。

各路豪杰快速迭代，陆续有了 SPP，fast，faster 版本，至 R-FCN，速度与精度齐飞，区域推荐类网络大放异彩。

奈何，未达实时检测之，难获工业应用之青睐。

此时，凭速度之长，网格类检测异军突起，先有 YOLO，继而 SSD，更是摘实时检测之桂冠，与区域推荐类二分天下。然却时遭世人诟病。

遂有 JR 一鼓作气，并 coco，推 v2，增加输出类别，成就 9000。此后一年，作者隐遁江湖，逍遥 twitter。偶获灵感，终推 v3，横扫武林！

YOLO不断吸收同化对手，进化自己，提升战斗力：YOLOv1 吸收了 SSD 的长处（加了 BN 层，扩大输入维度，使用了 Anchor，训练的时候数据增强），进化到了 YOLOv2；

吸收 DSSD 和 FPN 的长处，仿 ResNet 的 Darknet-53，仿 SqueezeNet 的纵横交叉网络，又进化到 YOLO 第三形态。

但是，我相信这一定不是最终形态。让我们拭目以待吧！

YOLO v1~v3的设计历程

Yolov1

这是继RCNN，fast-RCNN和faster-RCNN之后，rbg（RossGirshick）针对DL目标检测速度问题提出的另外一种框架。YOLO V1其增强版本GPU中能跑45fps，简化版本155fps。

论文下载：http://arxiv.org/abs/1506.02640
代码下载：https://github.com/pjreddie/darknet

深入理解：https://www.jianshu.com/p/cad68ca85e27

1. 核心思想

将一幅图像分成SxS个网格(grid cell)，如果某个object的中心 落在这个网格中，则这个网格就负责预测这个object。

每个网格要预测B个bounding box（不是预先设置好的，而是运算出来的，不同于Faster RCNN所采用的Anchor，参考：https://www.jianshu.com/p/cad68ca85e27），每个bounding box除了要回归自身的位置之外，还要附带预测一个confidence值。这个confidence代表了所预测的box中含有object的置信度和这个box预测的有多准两重信息，其值是这样计算的：

其中如果有object落在一个grid cell里，第一项取1，否则取0。 第二项是预测的bounding box和实际的groundtruth之间的IoU值。

每个bounding box要预测(x, y, w, h)和confidence共5个值，每个网格还要预测一个类别信息，记为C类。则SxS个网格，每个网格要预测B个bounding box还要预测C个categories。输出就是S x S x (5*B+C)的一个tensor。
注意：class信息是针对每个网格的，confidence信息是针对每个bounding box的。

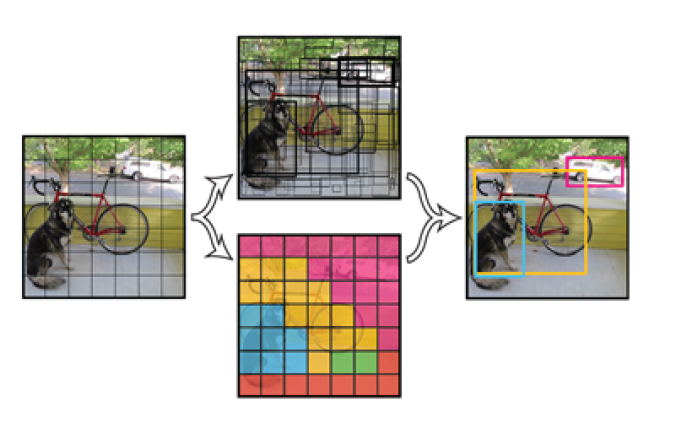

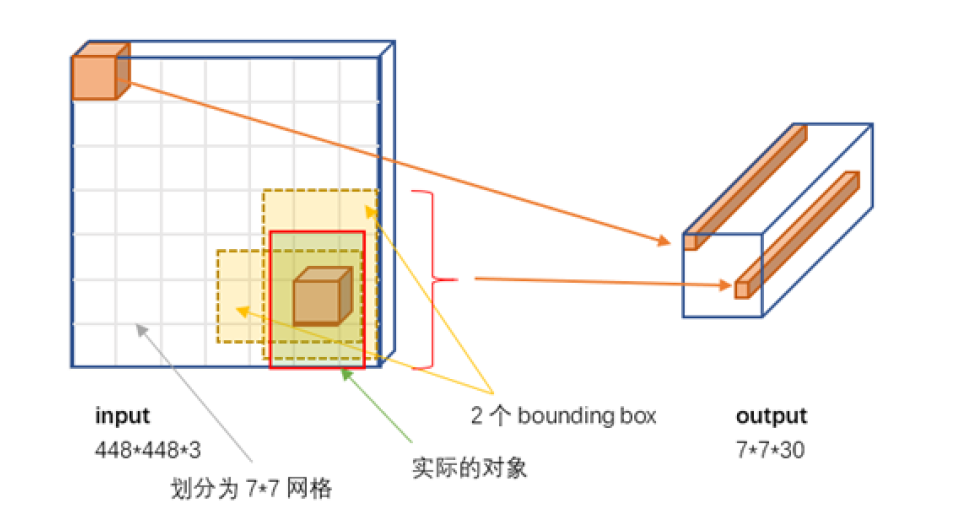

映射关系如下图：

举例说明: 在PASCAL VOC中，图像输入为448x448，取S=7，B=2，一共有20个类别(C=20)。则输出就是7x7x30的一个tensor。

2. 网络结构

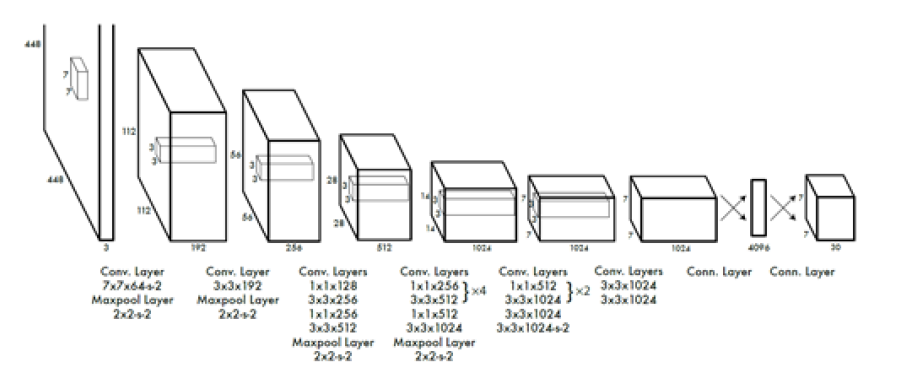

YOLOv1网络借鉴了GoogLeNet分类网络结构。不同的是，YOLO未使用inception module（inception网络介绍：http://baijiahao.baidu.com/s?id=1601882944953788623&wfr=spider&for=pc），而是使用1x1卷积层（此处1x1卷积层的存在是为了跨通道信息整合）+3x3卷积层简单替代。YOLOv1网络在最后使用全连接层进行类别输出，因此全连接层的输出维度是 S×S×(B×5+C)。

在test的时候，每个网格预测的class信息和bounding box预测的confidence信息相乘，就得到每个bounding box的class-specific confidence score:

等式左边第一项就是每个网格预测的类别信息，第二三项就是每个bounding box预测的confidence。这个乘积即encode了预测的box属于某一类的概率，也有该box准确度的信息。

得到每个box的class-specific confidence score以后，设置阈值，滤掉得分低的boxes，对保留的boxes进行NMS处理，就得到最终的检测结果。

注：

*由于输出层为全连接层，因此在检测时，YOLO训练模型只支持与训练图像相同的输入分辨率。

*虽然每个格子可以预测B个bounding box，但是最终只选择只选择IOU最高的bounding box作为物体检测输出，即每个格子最多只预测出一个物体。当物体占画面比例较小，如图像中包含畜群或鸟群时，每个格子包含多个物体，但却只能检测出其中一个。这是YOLO方法的一个缺陷。

3. Loss函数

每个grid有30维，这30维中，8维是回归box的坐标，2维是box的confidence，还有20维是类别。
其中坐标的x,y用对应网格的offset归一化到0-1之间，w,h用图像的width和height归一化到0-1之间。

在实现中，最主要的就是怎么设计损失函数，让这个三个方面得到很好的平衡。作者简单粗暴的全部采用了sum-squared error loss来做这件事。
这种做法存在以下几个问题：
第一，8维的localization error和20维的classification error同等重要显然是不合理的；
第二，如果一个网格中没有object（一幅图中这种网格很多），那么就会将这些网格中的box的confidence push到0，相比于较少的有object的网格，这种做法是overpowering的，这会导致网络不稳定甚至发散。

解决办法：

更重视8维的坐标预测，给这些损失前面赋予更大的loss weight, 记为λcoord在pascal VOC训练中取5。

对没有object的box的confidence loss，赋予小的loss weight，记为λnoobj在pascal VOC训练中取0.5。 有object的box的confidence loss和类别的loss的loss weight正常取1。

对不同大小的box预测中，相比于大box预测偏一点，小box预测偏一点肯定更不能被忍受的。而sum-square error loss中对同样的偏移loss是一样。

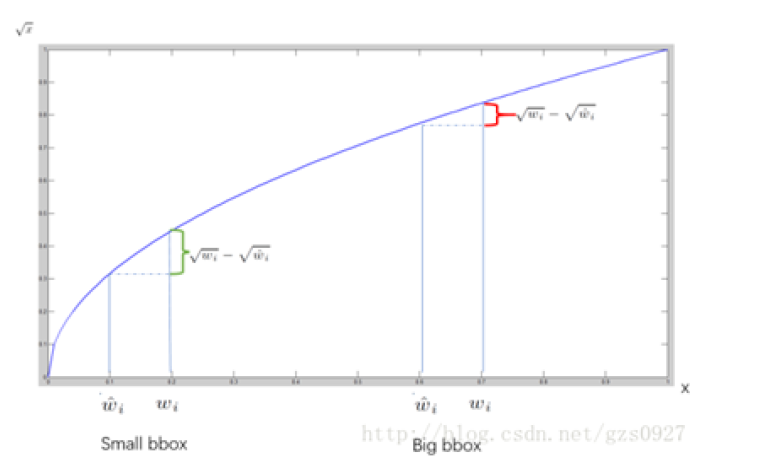

为了缓和这个问题，作者用了一个比较取巧的办法，就是将box的width和height取平方根代替原本的height和width。这个参考下面的图很容易理解，小box的横轴值较小，发生偏移时，反应到y轴上相比大box要大。（也是个近似逼近方式）

一个网格预测多个box，希望的是每个box predictor专门负责预测某个object。具体做法就是看当前预测的box与ground truth box中哪个IoU大，就负责哪个。这种做法称作box predictor的specialization。

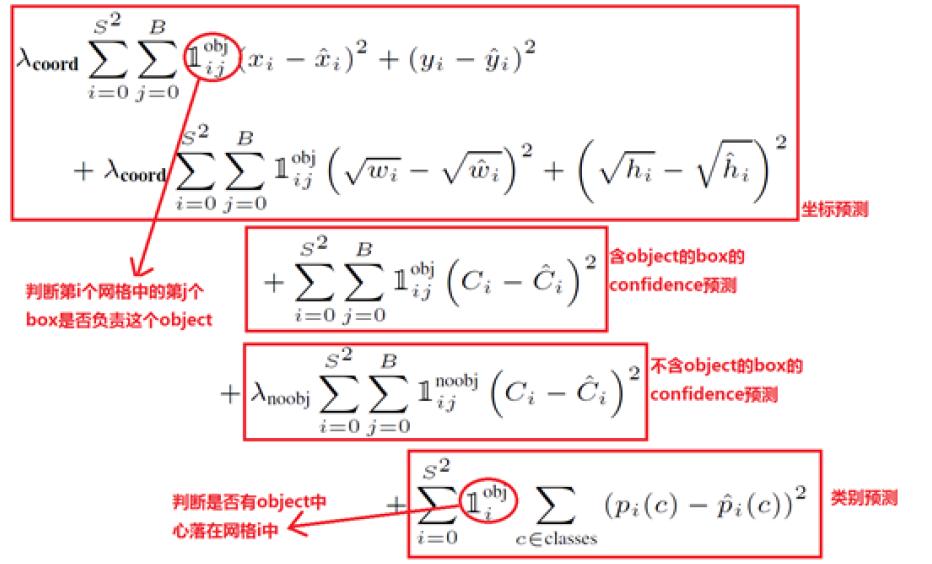

最后整个的损失函数如下所示：

这个损失函数中：

只有当某个网格中有object的时候才对classification error进行惩罚。

只有当某个box predictor对某个ground truth box负责的时候，才会对box的coordinate error进行惩罚，而对哪个ground truth box负责就看其预测值和ground truth box的IoU是不是在那个cell的所有box中最大。

注：

*YOLO方法模型训练依赖于物体识别标注数据，因此，对于非常规的物体形状或比例，YOLO的检测效果并不理想。

*YOLO采用了多个下采样层，网络学到的物体特征并不精细，因此也会影响检测效果。

* YOLO loss函数中，大物体IOU误差和小物体IOU误差对网络训练中loss贡献值接近（虽然采用求平方根方式，但没有根本解决问题）。因此，对于小物体，小的IOU误差也会对网络优化过程造成很大的影响，从而降低了物体检测的定位准确性。

4. 训练过程

1）预训练。使用 ImageNet 1000 类数据训练YOLO网络的前20个卷积层+1个average池化层+1个全连接层。训练图像分辨率resize到224x224。

2）用步骤1）得到的前20个卷积层网络参数来初始化YOLO模型前20个卷积层的网络参数，然后用 VOC 20 类标注数据进行YOLO模型训练。检测通常需要有细密纹理的视觉信息,所以为提高图像精度，在训练检测模型时，将输入图像分辨率从224 × 224 resize到448x448。

训练时B个bbox的ground truth设置成相同的.

5 .总结

· YOLO对相互靠的很近的物体，还有很小的群体 检测效果不好，这是因为一个网格中只预测了两个框，并且只属于一类。

· 同一类物体出现的新的不常见的长宽比和其他情况时，泛化能力偏弱。

· 由于损失函数的问题，定位误差是影响检测效果的主要原因。尤其是大小物体的处理上，还有待加强。

· YOLO与Fast R-CNN相比有较大的定位误差，与基于region proposal的方法相比具有较低的召回率。但是，YOLO在定位识别背景时准确率更高，而 Fast-R-CNN 的假阳性很高。基于此作者设计了 Fast-R-CNN + YOLO 检测识别模式，即先用R-CNN提取得到一组bounding box，然后用YOLO处理图像也得到一组bounding box。对比这两组bounding box是否基本一致，如果一致就用YOLO计算得到的概率对目标分类，最终的bouding box的区域选取二者的相交区域。这种组合方式将准确率提高了3个百分点。

Yolov2

为提高物体定位精准性和召回率，YOLO作者提出了 《YOLO9000: Better, Faster, Stronger》。相比v1提高了训练图像的分辨率；引入了faster rcnn中anchor box的思想，对网络结构的设计进行了改进，输出层使用卷积层替代YOLO的全连接层，联合使用coco物体检测标注数据和imagenet物体分类标注数据训练物体检测模型。相比YOLO，YOLO9000在识别种类、精度、速度、和定位准确性等方面都有大大提升。

首先讲一下这篇文章一共介绍了YOLO v2和YOLO9000两个模型，二者略有不同。前者主要是YOLO的升级版，后者的主要检测网络也是YOLO v2，同时对数据集做了融合，使得模型可以检测9000多类物体。而提出YOLO9000的原因主要是目前检测的数据集数据量较小，因此利用数量较大的分类数据集来帮助训练检测模型。

原文下载：https://arxiv.org/pdf/1612.08242v1.pdf
工程代码：http://pjreddie.com/darknet/yolo/

1. 核心思想

YOLO与Fast R-CNN相比有较大的定位误差，与基于region proposal的方法相比具有较低的召回率。因此YOLO v2主要改进是提高召回率和定位能力。下面是改进之处：

Batch Normalization

使用Batch Normalization对网络进行优化，让网络提高了收敛性，同时还消除了对其他形式的正则化（regularization）的依赖。通过对YOLO的每一个卷积层增加Batch Normalization，最终使得mAP提高了2%，同时还使model正则化。使用Batch Normalization可以从model中去掉Dropout，而不会产生过拟合。

High resolution classifier

目前业界标准的检测方法，都要先把分类器（classifier）放在ImageNet上进行预训练。从Alexnet开始，大多数的分类器都运行在小于256256的图片上。而现在YOLO从224224增加到了448448，这就意味着网络需要适应新的输入分辨率。
为了适应新的分辨率，YOLO v2的分类网络以448448的分辨率先在ImageNet上进行Fine Tune，Fine Tune10个epochs，让网络有时间调整他的滤波器（filters），好让其能更好的运行在新分辨率上，还需要调优用于检测的Resulting Network。最终通过使用高分辨率，mAP提升了4%。

Convolution with anchor boxes

YOLO一代包含有全连接层，从而能直接预测Bounding Boxes的坐标值。 Faster R-CNN的方法只用卷积层与Region Proposal Network来预测Anchor Box的偏移值与置信度，而不是直接预测坐标值。作者发现通过预测偏移量而不是坐标值能够简化问题，让神经网络学习起来更容易。

所以最终YOLO去掉了全连接层，使用Anchor Boxes来预测 Bounding Boxes。作者去掉了网络中一个Pooling层，这让卷积层的输出能有更高的分辨率。收缩网络让其运行在416416而不是448448。由于图片中的物体都倾向于出现在图片的中心位置，特别是那种比较大的物体，所以有一个单独位于物体中心的位置用于预测这些物体。YOLO的卷积层采用32这个值来下采样图片，所以通过选择416416用作输入尺寸最终能输出一个1313的Feature Map。 使用Anchor Box会让精确度稍微下降，但用了它能让YOLO能预测出大于一千个框，同时recall达到88%，mAP达到69.2%。

Dimension clusters

之前Anchor Box的尺寸是手动选择的，所以尺寸还有优化的余地。 为了优化，在训练集（training set）Bounding Boxes上跑了一下k-means聚类，来找到一个比较好的值。如果我们用标准的欧式距离的k-means，尺寸大的框比小框产生更多的错误。因为我们的目的是提高IOU分数，这依赖于Box的大小，所以距离度量的使用：

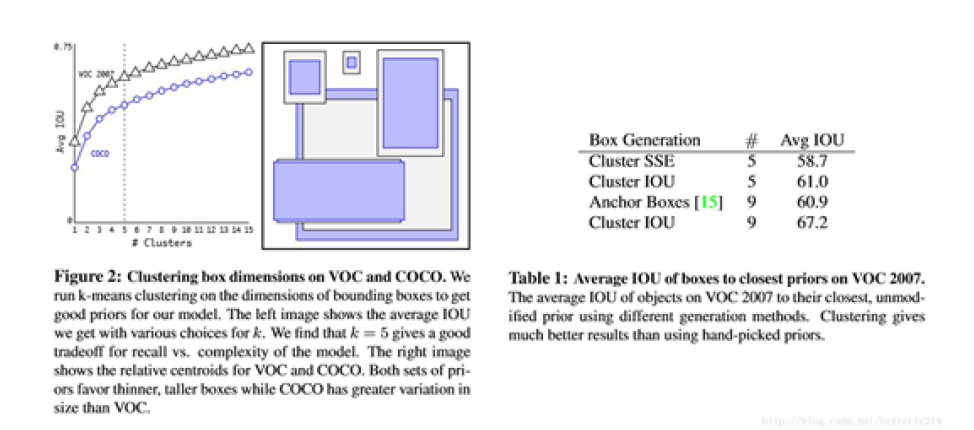

通过分析实验结果（Figure 2），左图：在model复杂性与high recall之间权衡之后，选择聚类分类数K=5。右图：是聚类的中心，大多数是高瘦的Box。Table1是说明用K-means选择Anchor Boxes时，当Cluster IOU选择值为5时，AVG IOU的值是61，这个值要比不用聚类的方法的60.9要高。选择值为9的时候，AVG IOU更有显著提高。总之就是说明用聚类的方法是有效果的。

Direct location prediction

用Anchor Box的方法，会让model变得不稳定，尤其是在最开始的几次迭代的时候。大多数不稳定因素产生自预测Box的（x,y）位置的时候。按照之前YOLO的方法，网络不会预测偏移量，而是根据YOLO中的网格单元的位置来预测坐标，这就让Ground Truth的值介于0到1之间。而为了让网络的结果能落在这一范围内，网络使用一个 Logistic Activation来对于网络预测结果进行限制，让结果介于0到1之间。 网络在每一个网格单元中预测出5个Bounding Boxes，每个Bounding Boxes有五个坐标值tx，ty，tw，th，t0，他们的关系见下图（Figure3）。假设一个网格单元对于图片左上角的偏移量是cx，cy，Bounding Boxes Prior的宽度和高度是pw，ph，那么预测的结果见下图右面的公式：

因为使用了限制让数值变得参数化，也让网络更容易学习、更稳定。
Dimension clusters和Direct location prediction，improves YOLO by almost 5% over the version with anchor boxes.

Fine-Grained Features

YOLO修改后的Feature Map大小为1313，这个尺寸对检测图片中尺寸大物体来说足够了，同时使用这种细粒度的特征对定位小物体的位置可能也有好处。Faster R-CNN、SSD都使用不同尺寸的Feature Map来取得不同范围的分辨率，而YOLO采取了不同的方法，YOLO加上了一个Passthrough Layer来取得之前的某个2626分辨率的层的特征。这个Passthrough layer能够把高分辨率特征与低分辨率特征联系在一起，联系起来的方法是把相邻的特征堆积在不同的Channel之中，这一方法类似与Resnet的Identity Mapping，从而把2626512变成13132048。YOLO中的检测器位于扩展后（expanded ）的Feature Map的上方，所以他能取得细粒度的特征信息，这提升了YOLO 1%的性能。

Multi-ScaleTraining

作者希望YOLO v2能健壮的运行于不同尺寸的图片之上，所以把这一想法用于训练model中。区别于之前的补全图片的尺寸的方法，YOLO v2每迭代几次都会改变网络参数。每10个Batch，网络会随机地选择一个新的图片尺寸，由于使用了下采样参数是32，所以不同的尺寸大小也选择为32的倍数{320，352……608}，最小320320，最大608608，网络会自动改变尺寸，并继续训练的过程。这一政策让网络在不同的输入尺寸上都能达到一个很好的预测效果，同一网络能在不同分辨率上进行检测。当输入图片尺寸比较小的时候跑的比较快，输入图片尺寸比较大的时候精度高，所以你可以在YOLO v2的速度和精度上进行权衡。

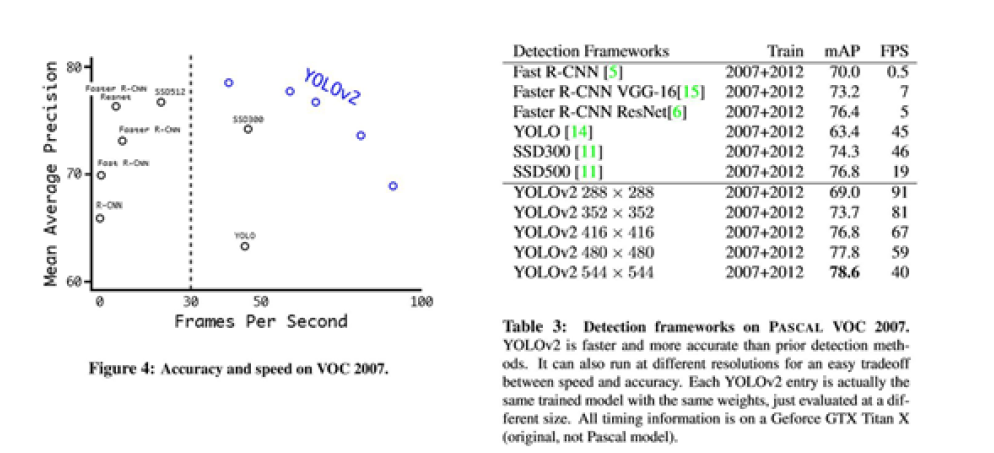

Figure4，Table 3：在voc2007上的速度与精度

2. 网络结构

分类网络

YOLOv2提出了一种新的分类模型Darknet-19.借鉴了很多其它网络的设计概念.主要使用3x3卷积并在pooling之后channel数加倍(VGG);global average pooling替代全连接做预测分类,并在3x3卷积之间使用1x1卷积压缩特征表示(Network in Network);使用 batch normalization 来提高稳定性,加速收敛,对模型正则化.

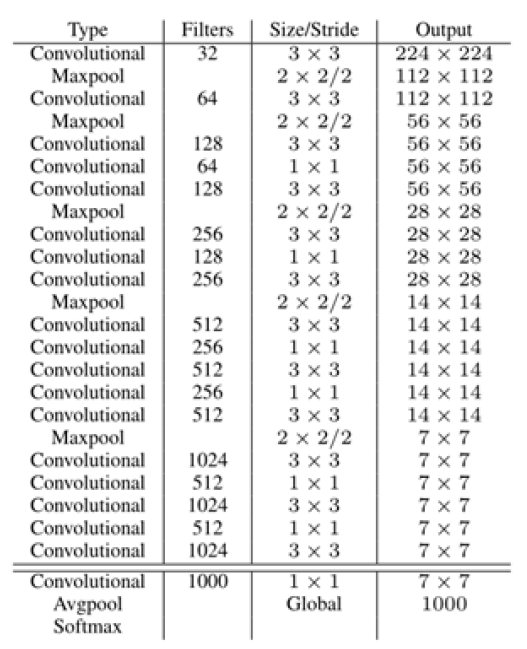

Darknet-19的结构如下表:

检测网络

在分类网络中移除最后一个1x1的层,在最后添加3个3x3x1024的卷积层,再接上输出是类别个数的1x1卷积。对于输入图像尺寸为Si x Si,最终3x3卷积层输出的feature map是Oi x Oi(Oi=Si/(2^5)),对应输入图像的Oi x Oi个栅格，每个栅格预测#anchors种boxes大小，每个box包含4个坐标值,1个置信度和#classes个条件类别概率，所以输出维度是Oi x Oi x#anchors x (5 + #classes)。

添加跨层跳跃连接（借鉴ResNet等思想）,融合粗细粒度的特征:将前面最后一个3x3x512卷积的特征图,对于416x416的输入,该层输出26x26x512,直接连接到最后新加的三个3x3卷积层的最后一个的前边.将26x26x512变形为13x13x1024与后边的13x13x1024特征按channel堆起来得到13x13x3072.从yolo-voc.cfg文件可以看到，第25层为route层，逆向9层拿到第16层26 * 26 * 512的输出，并由第26层的reorg层把26 * 26 * 512 变形为13 * 13 * 2048，再有第27层的route层连接24层和26层的输出，堆叠为13 * 13 * 3072，由最后一个卷积核为3 * 3的卷积层进行跨通道的信息融合并把通道降维为1024。

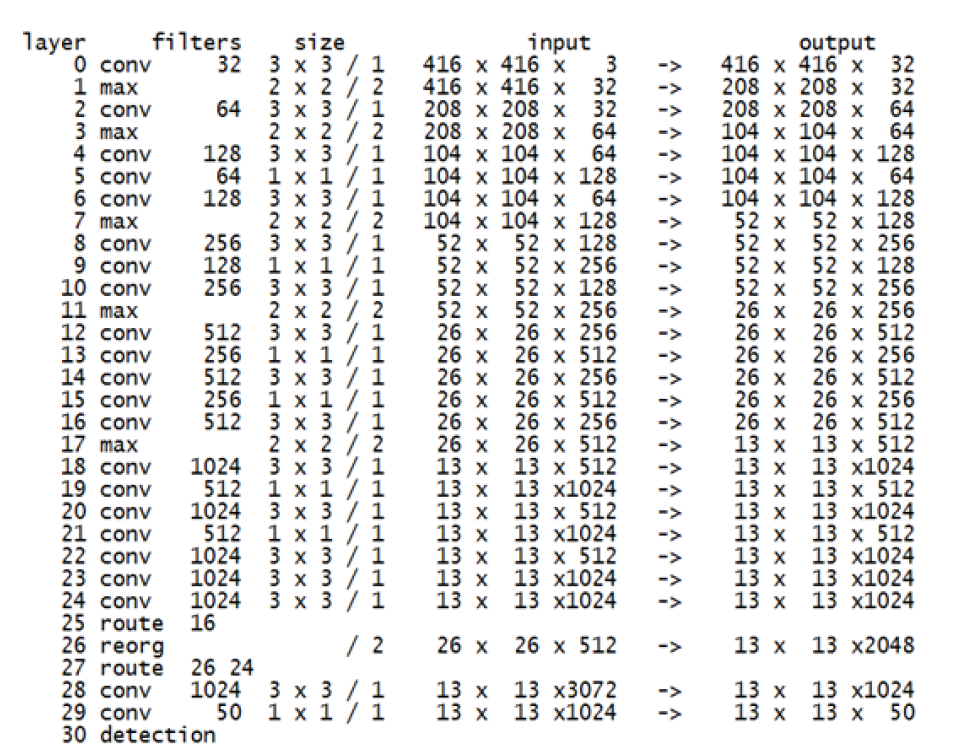

网络结构如下(输入416,5个类别,5个anchor box; 此结构信息由Darknet框架启动时输出):

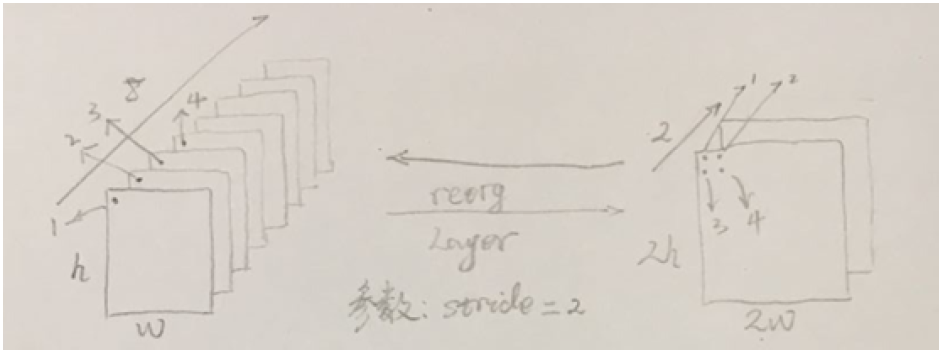

Reorg层的实现方式：

3. Loss函数

yolov2损失计算的源代码集中在region_layer.c文件forward_region_layer函数中，为了兼顾坐标、分类、目标置信度以及训练效率，损失函数由多个部分组成，且不同部分都被赋予了各自的损失权重，整体计算公式如下。

W,H指的是特征图(13x13)的宽和高，A指每个网格单元(cell)对应的anchor box的数目(5)，各种\lambda表示各类损失的权重。

详见：（https://blog.csdn.net/ChuiGeDaQiQiu/article/details/81229245 ）

4. 训练过程

Training for classification

网络训练在 ImageNet 1000类分类数据集，训练了160epochs，使用随机梯度下降，初始学习率为0.1， polynomial rate decay with a power of 4, weight decay of 0.0005 and momentum of 0.9 。训练期间使用标准的数据扩大方法：随机裁剪、旋转、变换颜色（hue）、变换饱和度（saturation）， 变换曝光度（exposure shifts）。在训练时，把整个网络在更大的448*448分辨率上Fine Turnning 10个 epoches，初始学习率设置为0.001，这种网络达到达到76.5%top-1精确度，93.3%top-5精确度。

Training for detection

网络去掉了最后一个卷积层，而加上了三个33卷积层，每个卷积层有1024个Filters，每个卷积层紧接着一个11卷积层， with the number of outputs we need for detection。
对于VOC数据，网络预测出每个网格单元预测五个Bounding Boxes，每个Bounding Boxes预测5个坐标和20类，所以一共125个Filters，增加了Passthough层来获取前面层的细粒度信息，网络训练了160epoches，初始学习率0.001，dividing it by 10 at 60 and 90 epochs，a weight decay of 0.0005 and momentum of 0.9，数据扩大方法相同，对COCO与VOC数据集的训练对策相同。

5. 数据增强

在训练的过程中，当网络遇到一个来自检测数据集的图片与标记信息，那么就把这些数据用完整的YOLO v2 loss功能反向传播这个图片。当网络遇到一个来自分类数据集的图片和分类标记信息，只用整个结构中分类部分的loss功能反向传播这个图片。
但是检测数据集只有粗粒度的标记信息，像“猫“、“ 狗”之类，而分类数据集的标签信息则更细粒度，更丰富。比如狗这一类就包括”哈士奇“”牛头梗“”金毛狗“等等。所以如果想同时在监测数据集与分类数据集上进行训练，那么就要用一种一致性的方法融合这些标签信息。
再者，用于分类的方法，大多是用softmax layer方法，softmax意味着分类的类别之间要互相独立的。而盲目地混合数据集训练，就会出现比如：检测数据集的分类信息中”狗“这一分类，在分类数据集合中，就会有的不同种类的狗”哈士奇“”牛头梗“”金毛“这些分类，这两种数据集之间的分类信息不相互独立。所以使用一种多标签的model来混合数据集，假设一个图片可以有多个分类信息，并假定分类信息必须是相互独立的规则可以被忽略。

Hierarchical classification

WordNet的结构是一个直接图表（directed graph），而不是树型结构。因为语言是复杂的，狗这个词既属于‘犬科’又属于‘家畜’两类，而‘犬科’和‘家畜’两类在wordnet中则是同义词，所以不能用树形结构。
作者希望根据ImageNet中包含的概念来建立一个分层树，为了建立这个分层树，首先检查ImagenNet中出现的名词，再在WordNet中找到这些名词，再找到这些名词到达他们根节点的路径（在这里设为所有的根节点为实体对象（physical object））。在WordNet中，大多数同义词只有一个路径，所以首先把这条路径中的词全部都加到分层树中。接着迭代地检查剩下的名词，并尽可能少的把他们添加到分层树上，添加的原则是取最短路径加入到树中。

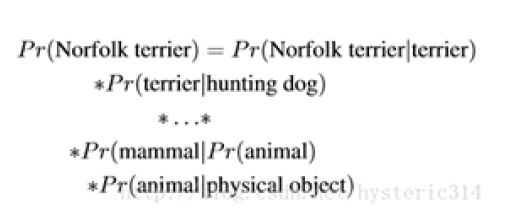

为了计算某一结点的绝对概率，只需要对这一结点到根节点的整条路径的所有概率进行相乘。所以比如你想知道一个图片是否是Norfolk terrier的概率，则进行如下计算：

为了验证这一个方法，在WordTree上训练Darknet19的model，使用1000类的ImageNet进行训练，为了建立WordtTree 1K，把所有中间词汇加入到WordTree上，把标签空间从1000扩大到了1369。在训练过程中，如果有一个图片的标签是”Norfolk terrier“，那么这个图片还会获得”狗“（dog）以及“哺乳动物”（mammal）等标签。总之现在一张图片是多标记的，标记之间不需要相互独立。

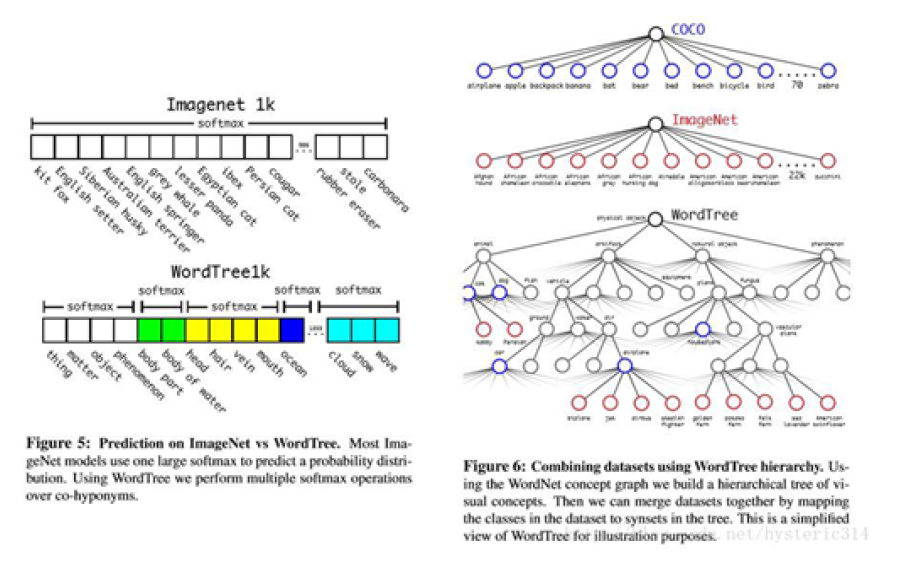

如Figure5所示，之前的ImageNet分类是使用一个大softmax进行分类。而现在，WordTree只需要对同一概念下的同义词进行softmax分类。
使用相同的训练参数，这种分层结构的Darknet19达到71.9%top-1精度和90.4%top-5精确度，精度只有微小的下降。
这种方法的好处：在对未知或者新的物体进行分类时，性能降低的很优雅（gracefully）。比如看到一个狗的照片，但不知道是哪种种类的狗，那么就高置信度（confidence）预测是”狗“，而其他狗的种类的同义词如”哈士奇“”牛头梗“”金毛“等这些则低置信度。

Datasets combination with wordtree

用WordTree 把数据集合中的类别映射到分层树中的同义词上，例如上图Figure 6，WordTree混合ImageNet与COCO。

Joint classification and detection

作者的目的是：训练一个Extremely Large Scale检测器。所以训练的时候使用WordTree混合了COCO检测数据集与ImageNet中的Top9000类，混合后的数据集对应的WordTree有9418个类。另一方面，由于ImageNet数据集太大了，作者为了平衡一下两个数据集之间的数据量，通过过采样（oversampling）COCO数据集中的数据，使COCO数据集与ImageNet数据集之间的数据量比例达到1：4。
YOLO9000的训练基于YOLO v2的构架，但是使用3priors而不是5来限制输出的大小。当网络遇到检测数据集中的图片时则正常地反方向传播，当遇到分类数据集图片的时候，只使用分类的loss功能进行反向传播。同时作者假设IOU最少为 .3。最后根据这些假设进行反向传播。

使用联合训练法，YOLO9000使用COCO检测数据集学习检测图片中的物体的位置，使用ImageNet分类数据集学习如何从大量的类别中进行分类。
为了评估这一方法，使用ImageNet Detection Task对训练结果进行评估。
评估结果：
YOLO9000取得19.7mAP。
在未学习过的156个分类数据上进行测试，mAP达到16.0。
YOLO9000的mAP比DPM高，而且YOLO有更多先进的特征，YOLO9000是用部分监督的方式在不同训练集上进行训练，同时还能检测9000个物体类别，并保证实时运行。

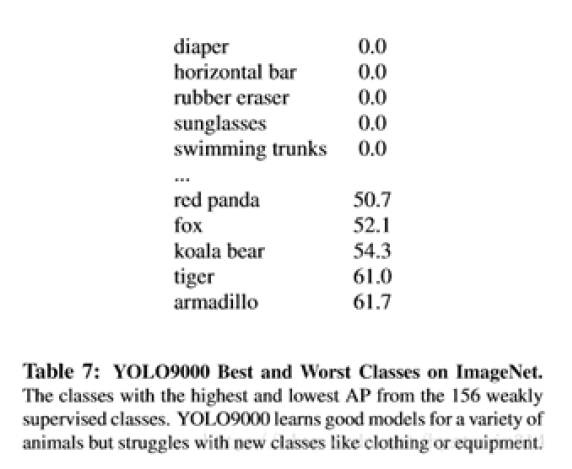

虽然YOLO9000对动物的识别性能很好，但是对类别为”sungalsses“或者”swimming trunks“这些衣服或者装备的类别，它的识别性能不是很好，见table 7。这跟数据集的数据组成有很大关系。

6. 总结

YOLO v2 代表着‘目前最先进’物体检测的水平，在多种监测数据集中都要快过其他检测系统，并可以在速度与精确度上进行权衡。

YOLO 9000 的网络结构允许实时地检测超过9000种物体分类，这归功于它能同时优化检测与分类功能。使用WordTree来混合来自不同的资源的训练数据，并使用联合优化技术同时在ImageNet和COCO数据集上进行训练，YOLO9000进一步缩小了监测数据集与识别数据集之间的大小代沟。

文章还提出了WordTree，数据集混合训练，多尺寸训练等全新的训练方法。

Yolov3

YOLOv3在Pascal Titan X上处理608x608图像速度达到20FPS，在 COCO test-dev 上 mAP@0.5 达到 57.9%，与RetinaNet（FocalLoss论文所提出的单阶段网络）的结果相近，并且速度快4倍.

YOLO v3的模型比之前的模型复杂了不少，可以通过改变模型结构的大小来权衡速度与精度。

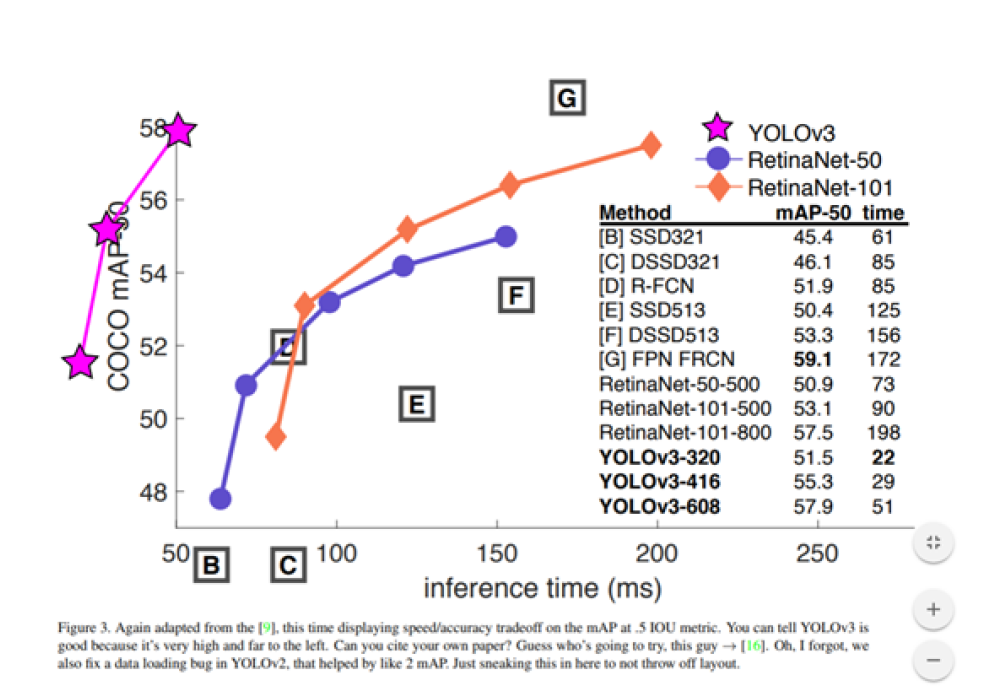

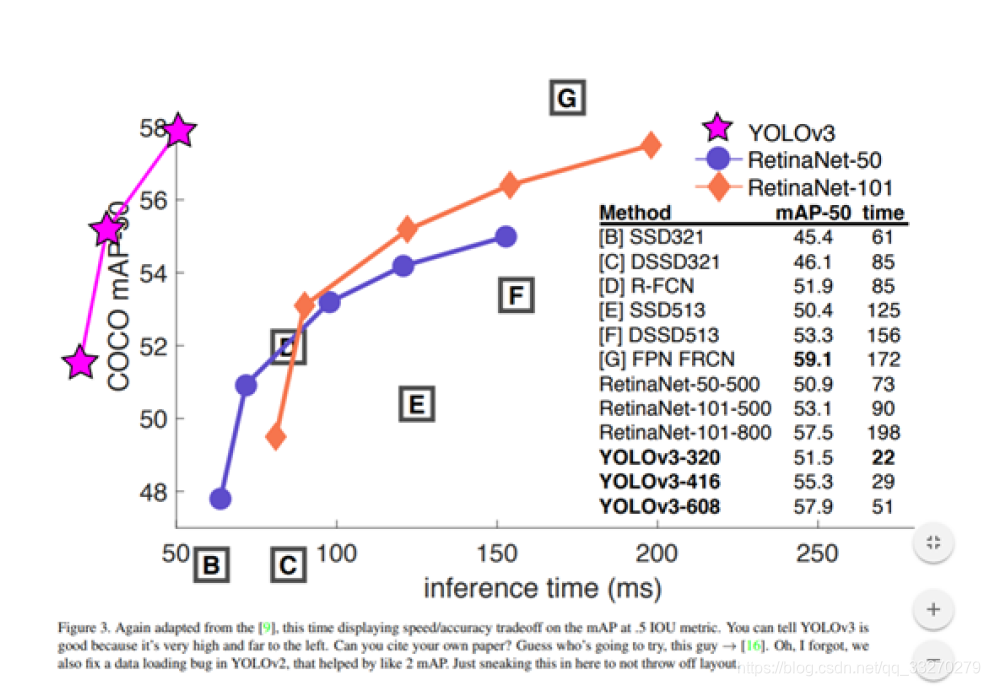

速度对比如下：

论文地址：https://pjreddie.com/media/files/papers/YOLOv3.pdf

相关代码：https://github.com/pjreddie/darknet

1. 核心思想

沿用：

yolo_v3作为yolo系列目前最新的算法，对之前的算法既有保留又有改进。先分析一下yolo_v3上保留的东西：

​ 1.“分而治之”，从yolo_v1开始，yolo算法就是通过划分单元格来做检测，只是划分的数量不一样。

​ 2.采用"leaky ReLU"作为激活函数。

​ 3.端到端进行训练。一个loss function搞定训练，只需关注输入端和输出端。

​ 4.从yolo_v2开始，yolo就用batch normalization作为正则化、加速收敛和避免过拟合的方法，把BN层和leaky relu层接到每一层卷积层之后。

5.多尺度训练。在速度和准确率之间tradeoff。想速度快点，可以牺牲准确率；想准确率高点儿，可以牺牲一点速度。

改进：

\1. 多级预测

终于为 YOLO 增加了 top down 的多级预测，解决了 YOLO 颗粒度粗，对小目标无力的问题。

v2 只有一个 detection，v3 一下变成了 3 个，分别是一个下采样的，feature map 为 1313，还有 2 个的 eltwise sum，feature map 为 2626，52*52，也就是说 v3 的 416 版本已经用到了 52 的 feature map，而 v2 把多尺度考虑到训练的 data 采样上，最后也只是用到了 13 的 feature map，这应该是对小目标影响最大的地方。

在论文中从单层预测五种 boundingbox 变成每层 3 种 boundongbox。

\2. loss不同

作者 v3 替换了 v2 的 softmax loss 变成 logistic loss，由于每个点所对应的 bounding box 少并且差异大，每个 bounding 与 ground truth 的 matching 策略变成了 1 对 1。

当预测的目标类别很复杂的时候，采用 logistic regression 进行分类是更有效的，比如在 Open Images Dataset 数据集进行分类。

在这个数据集中，会有很多重叠的标签，比如女人、人，如果使用 softmax 则意味着每个候选框只对应着一个类别，但是实际上并不总是这样。复合标签的方法能对数据进行更好的建模。（softmax理解：https://blog.csdn.net/bitcarmanlee/article/details/82320853 ）

\3. 加深网络

采用简化的 residual block 取代了原来 1×1 和 3×3 的 block（其实就是加了一个 shortcut，也是网络加深必然所要采取的手段）。

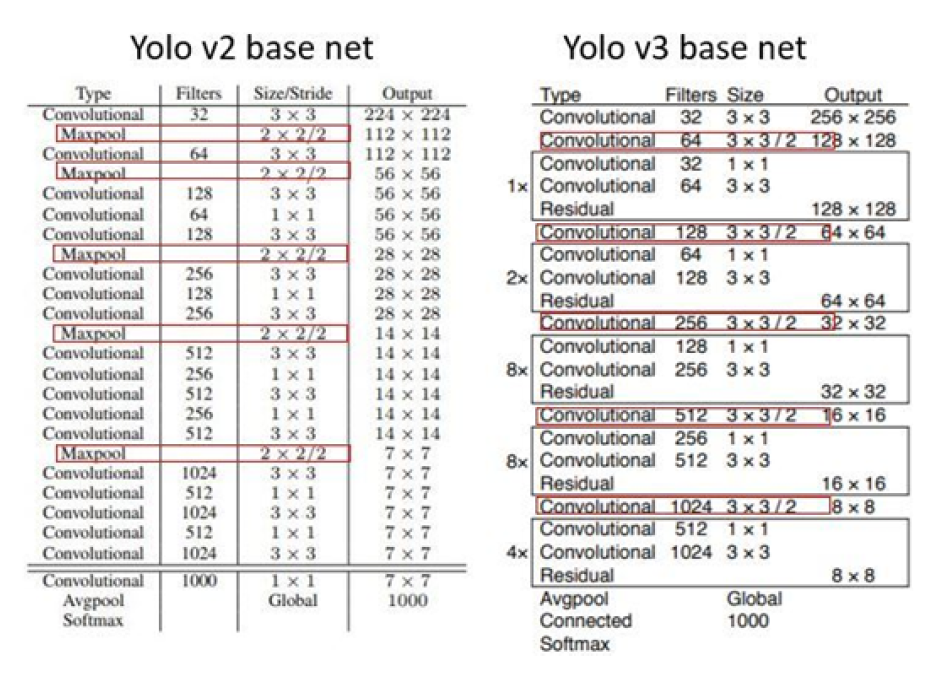

这和上一点是有关系的，v2 的 darknet-19 变成了 v3 的 darknet-53，为啥呢？就是需要啊，层的数量自然就多了，另外作者还是用了一连串的 33、11 ，33 的增加 channel，而 11 的在于压缩 3*3 后的特征表示。

\4. Router

由于 top down 的多级预测，进而改变了 router（或者说 concatenate）时的方式，将原来诡异的 reorg 改成了 upsample。

2. 网络结构

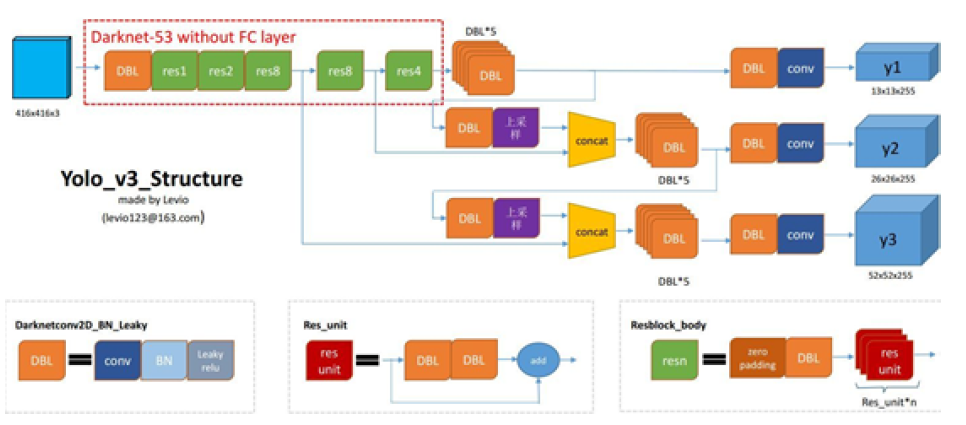

Yolov3 的网络结构：

DBL: 如图1左下角所示，也就是代码中的Darknetconv2d_BN_Leaky，是yolo_v3的基本组件。就是卷积+BN+Leaky relu。对于v3来说，BN和leaky relu已经是和卷积层不可分离的部分了(最后一层卷积除外)，共同构成了最小组件。

resn**：**n代表数字，有res1，res2, … ,res8等等，表示这个res_block里含有多少个res_unit。这是yolo_v3的大组件，yolo_v3开始借鉴了ResNet的残差结构，使用这种结构可以让网络结构更深(从v2的darknet-19上升到v3的darknet-53，前者没有残差结构)。对于res_block的解释，可以在图1的右下角直观看到，其基本组件也是DBL。

concat**：**张量拼接。将darknet中间层和后面的某一层的上采样进行拼接。拼接的操作和残差层add的操作是不一样的，拼接会扩充张量的维度，而add只是直接相加不会导致张量维度的改变。

Darknet53****基础网络：

整个v3结构里面，是没有池化层和全连接层的。前向传播过程中，张量的尺寸变换是通过改变卷积核的步长来实现的，比如stride=(2, 2)，这就等于将图像边长缩小了一半(即面积缩小到原来的1/4)。在yolo_v2中，要经历5次缩小，即1/32。输入为416x416，则输出为13x13(416/32=13)。yolo_v3也和v2一样，backbone都会将输出特征图缩小到输入的1/32。所以，通常都要求输入图片是32的倍数。

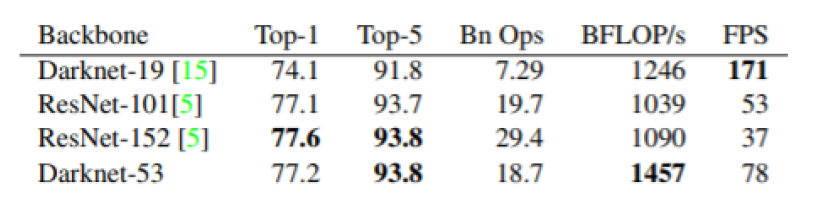

这个新网络在性能上远超Darknet-19 ，但是在效率上同样由于ResNet-101和ResNet-152。下表是在ImageNet上的实验结果：

3. loss 函数

对掌握Yolo来讲，loss function不可谓不重要。在v3的论文里没有明确提所用的损失函数，确切地说，yolo系列论文里面只有yolo v1明确提了损失函数的公式。对于yolo这样一种讨喜的目标检测算法，就连损失函数都非常讨喜。在v1中使用了一种叫sum-square error的损失计算方法，就是简单的差方相加而已。我们知道，在目标检测任务里，有几个关键信息是需要确定的:

(x,y),(w,h),class,confidence

根据关键信息的特点可以分为上述四类，损失函数应该由各自特点确定。最后加到一起就可以组成最终的loss_function了，也就是一个loss_function搞定端到端的训练。可以从代码分析出v3的损失函数，同样也是对以上四类，不过相比于v1中简单的总方误差，还是有一些调整的：

xy_loss = object_mask * box_loss_scale * K.binary_crossentropy(raw_true_xy, raw_pred[…, 0:2], from_logits=True)

wh_loss = object_mask * box_loss_scale * 0.5 * K.square(raw_true_wh - raw_pred[…, 2:4])

confidence_loss = object_mask * K.binary_crossentropy(object_mask, raw_pred[…, 4:5], from_logits=True) + (1 - object_mask) * K.binary_crossentropy(object_mask, raw_pred[…, 4:5], from_logits=True) * ignore_mask

class_loss = object_mask * K.binary_crossentropy(true_class_probs, raw_pred[…, 5:], from_logits=True)

xy_loss = K.sum(xy_loss) / mf

wh_loss = K.sum(wh_loss) / mf

confidence_loss = K.sum(confidence_loss) / mf

class_loss = K.sum(class_loss) / mf

loss += xy_loss + wh_loss + confidence_loss + class_loss

以上是一段keras框架描述的yolo v3 的loss_function代码。忽略恒定系数不看，可以从上述代码看出：除了w, h的损失函数依然采用总方误差之外，其他部分的损失函数用的是二值交叉熵。最后加到一起。那么这个binary_crossentropy又是个什么玩意儿呢？就是一个最简单的交叉熵而已（交叉熵参考：https://blog.csdn.net/tsyccnh/article/details/79163834），一般用于二分类，这里的两种二分类类别可以理解为"对和不对"这两种。关于binary_crossentropy的公式详情可参考博文《常见的损失函数》（https://blog.csdn.net/legalhighhigh/article/details/81409551）。

4. 训练过程

边界框预测

在YOLO9000之后，我们的系统使用维度聚类（dimension cluster）作为anchor box来预测边界框[13]。网络为每个边界框预测4个坐标，tx，ty，tw，th。如果单元格从图像的左上角偏移了（cx,cy）并且先验边界框具有宽度和高度pw,ph，则预测对应以下等式：

在训练期间，我们使用平方误差损失的和。如果一些坐标预测的ground truth是 ，梯度就是ground truth值（从ground truth box计算出来）减去预测，即： 。 通过翻转上面的方程可以很容易地计算出这个ground truth值。

YOLOv3使用逻辑回归来预测每个边界框的 objectness score。如果边界框比之前的任何其他边界框都要与ground truth的对象重叠，则该值应该为1。如果先前的边界框不是最好的，但确实与ground truth对象重叠超过某个阈值，我们会忽略该预测，如Faster R-CNN一样。我们使用.5作为阈值。不同的是，我们的系统只为每个ground truth对象分配一个边界框。如果先前的边界框未分配给一个ground truth对象，则不会对坐标或类别预测造成损失，只会导致objectness。

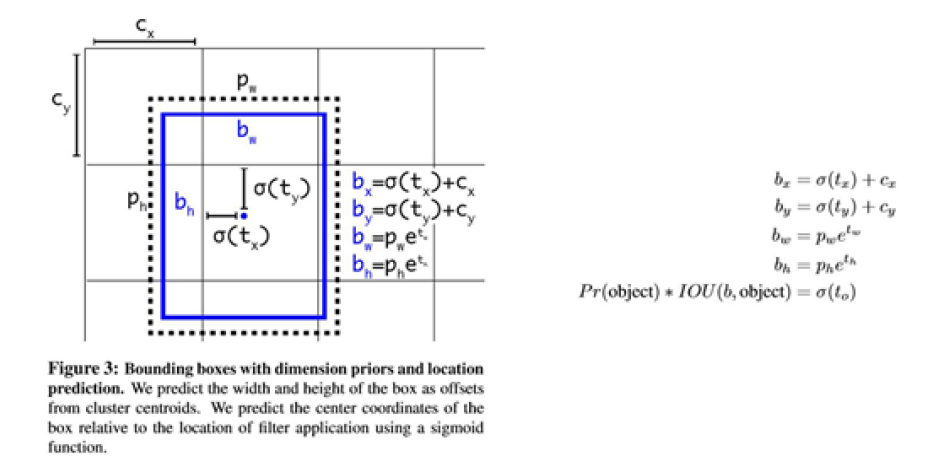

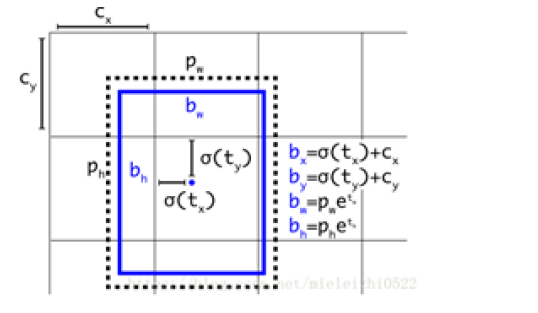

图: 具有dimension priors和location prediction的边界框。我们预测了框的宽度和高度，作为cluster centroids的偏移量。我们使用sigmoid函数预测相对于滤波器应用位置的边界框的中心坐标。这个图是从YOLO9000论文[13]拿来的。

类别预测

每个框使用多标签分类来预测边界框可能包含的类。我们不使用softmax，因为我们发现它对于性能没有影响，而是只是使用独立的逻辑分类器。在训练过程中，我们使用二元交叉熵损失来进行类别预测。

这个公式有助于我们转向更复杂的领域，如Open Images数据集[5]。在这个数据集中有许多重叠的标签（例如，Woman和Person）。使用softmax强加了一个假设，即每个box只包含一个类别，但通常情况并非如此。多标签方法可以更好地模拟数据。

训练

我们仍然用完整的图像进行训练。我们使用不同scale进行训练，使用大量的数据增强，批规范化，等等。我们使用Darknet神经网络框架进行训练和测试。

5. Darknet框架

Darknet 由 C 语言和 CUDA 实现, 对GPU显存利用效率较高(CPU速度差一些, 通过与SSD的Caffe程序对比发现存在CPU较慢,GPU较快的情况). Darknet 对第三方库的依赖较少,且仅使用了少量GNU linux平台C接口,因此很容易移植到其它平台,如Windows或嵌入式设备。

能看出来作者是有野心的，Darknet不只是一个目标检测应用，它还是一个完全基于 C 语言的通用架构，以及很多以此为基础的应用，比如：

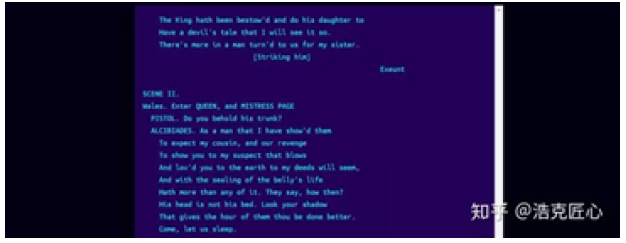

基于 RNN 的莎士比亚戏剧剧本自动生成器：

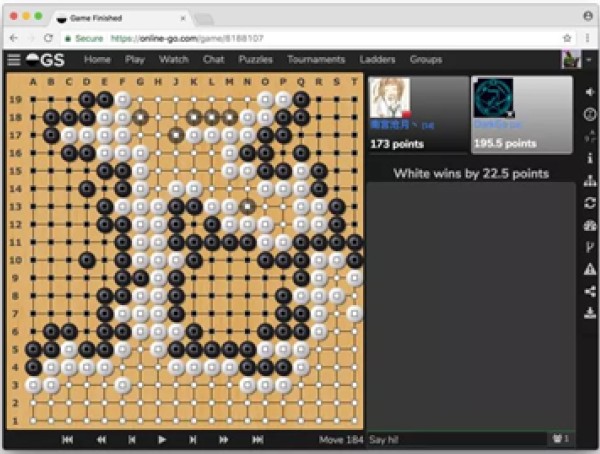

基于的 darknet 版阿法狗（DarkGo）：

基于 GAN 的 darknet 版 Deep Dream（Nightmare）：

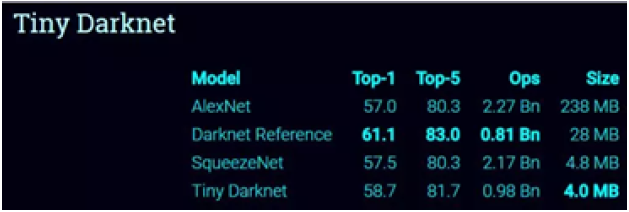

挑战 SqueezeNet 的压缩网络 TinyYOLO（Redmon 号称后者比前者更快、小、准）。

当然，做得最好的还是目标检测。
