VS2019创建RealSense2.0 SDK新项目--使用深度数据测量物理世界中两点间的距离

项目：

硬件平台：

 win10 x64

Visual Studio 2019

Intel Realsense SDK 2.0

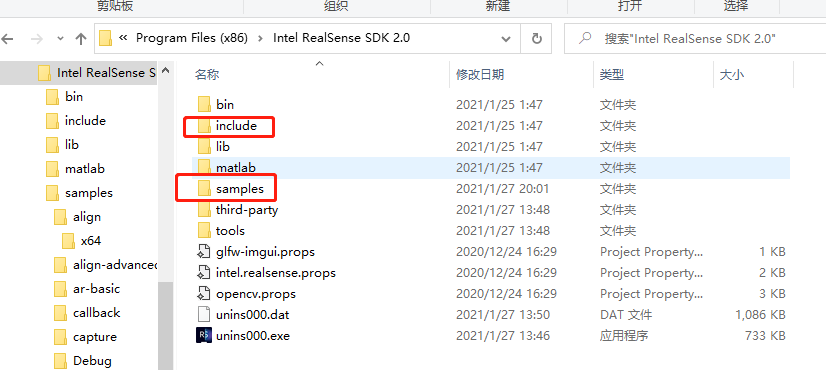

这是在官网上下载的例程，默认安装在C盘,include是头文件，samples是例子

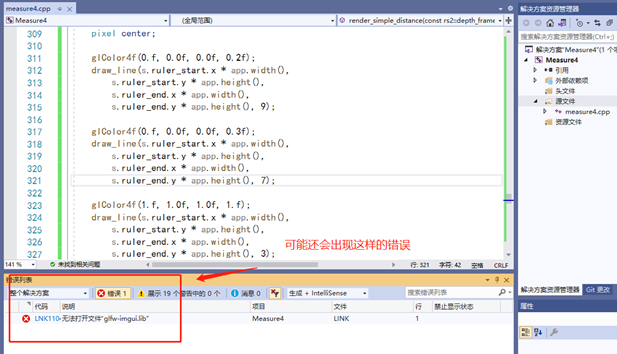

先说明：Hello第一个例子添加的依赖项只需要realsense2.lib就行，其他的例程则需要添加更多的依赖项，否则会报错

问题描述：

在VS新建工程这里坑比较多，以下是手把手教建工程，如果已经配置成功的可略过不看哦~

1.环境变量配置（设置完之后，建议电脑重启一下，不过问题不大，看实际情况）

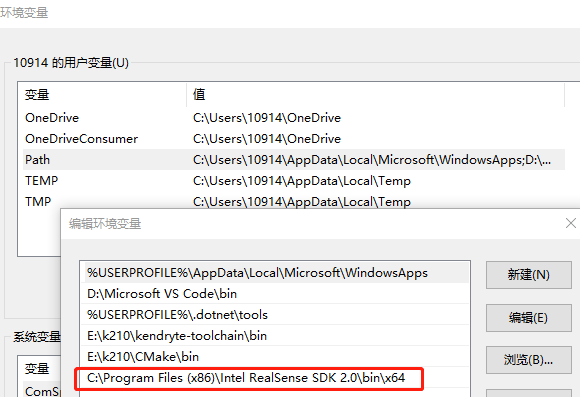

电脑——属性——高级系统设置——环境变量——系统变量——Path——如下图：

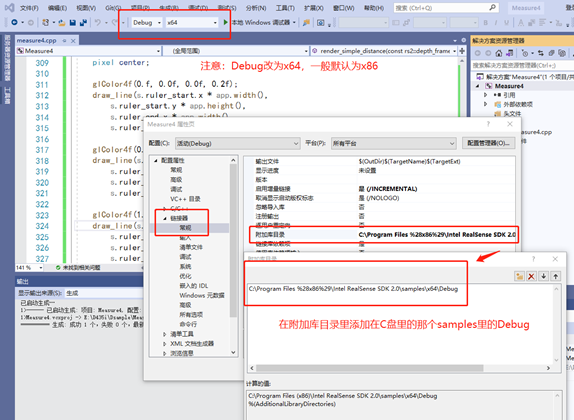

2.打开vs，新建一个工程，我把这个工程放在E盘,然后在解决方案资源管理器，右键打开属性

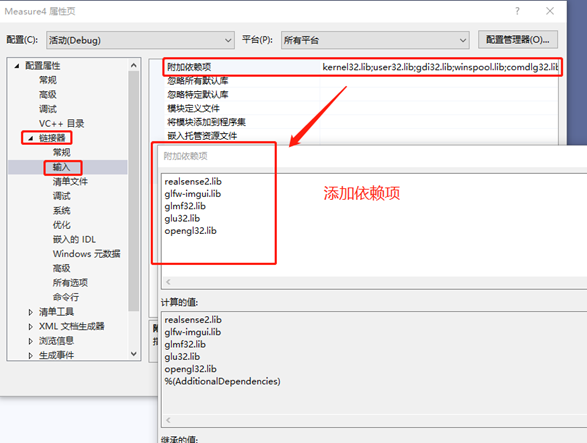

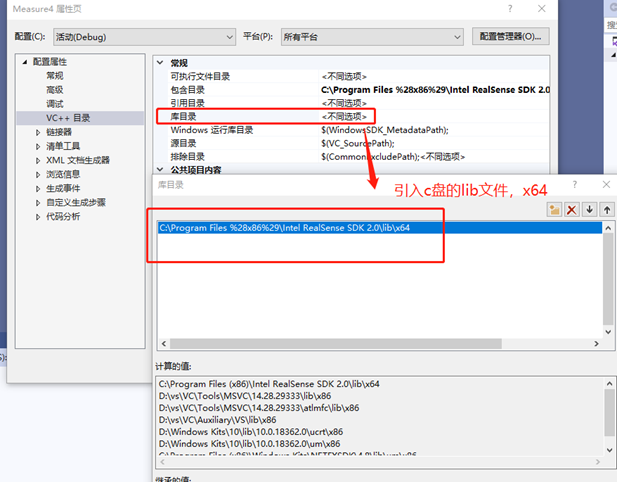

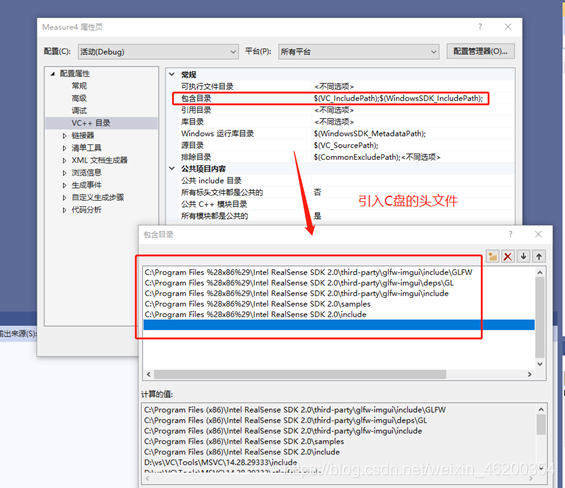

引入头文件和库目录+添加依赖项，完成一切后，连上相机就可以啦~

原因分析：

大量的头文件和依赖项，没有的话，靠一个main函数跑不了，路径什么的一定要设置好才行，不过每次新建都得引入一次是真的烦人，可以试下在其他的环境下跑吧。

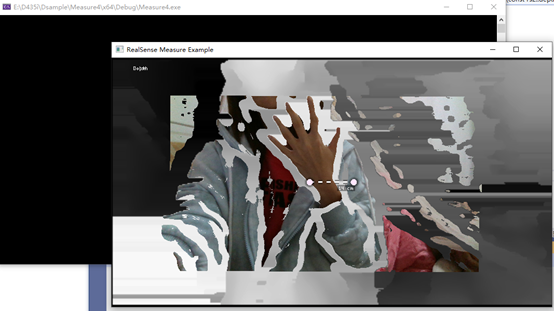

关于用深度测两点间的距离：

本教程介绍了使用深度数据测量现实距离的简单方法。

注意：测量真实对象的尺寸是深度相机的明显应用之一。
该示例并不是要成为合适的度量工具，而是要展示关键概念。
使用更好的算法，可以大大提高测量结果。

在本教程中，您将学习如何：

在空间上使颜色流与深度对齐（与rs-align中的深度与颜色对齐相反）
利用后处理来处理丢失或嘈杂的深度数据
在2D像素和3D空间中的点之间转换
利用多核来并行化数据流
使用OpenGL在深度上方叠加颜色

#include<librealsense2/rs.hpp>
#include<librealsense2/rsutil.h>
#include "example.hpp"

#include<math.h>
//#include<corecrt_math_defines.h>  //该头文件包含M_PI的定义
#include<queue>
#include<unordered_set>
#include<map>
#include<thread>
#include<atomic>
#include<mutex>

#define _USE_MATH_DEFINES
#define M_PI       3.14159265358979323846   // pi
using pixel = std::pair<int, int>;

//Distance 3D 用于计算两个像素之间的真实3D距离
float dist_3d(const rs2::depth_frame& frame, pixel u, pixel v);

//Toggle helper类将用于渲染两个按钮
//控制尺子的边缘
struct toggle
{


    toggle() : x(0.f), y(0.f) {

   }
    toggle(float xl, float yl)
        : x(std::min(std::max(xl, 0.f), 1.f)),
        y(std::min(std::max(yl, 0.f), 1.f))
    {

   }

    //从[0,1]空间移动到特定帧的像素空间
    pixel get_pixel(rs2::depth_frame frm) const
    {


        int px = x * frm.get_width();
        int py = y * frm.get_height();
        return{

    px, py };
    }

    void render(const window& app)
    {


        glColor4f(0.f, 0.0f, 0.0f, 0.2f);
        render_circle(app, 10);
        render_circle(app, 8);
        glColor4f(1.f, 0.9f, 1.0f, 1.f);
        render_circle(app, 6);
    }

    void render_circle(const window& app, float r)
    {


        const float segments = 16;
        glBegin(GL_TRIANGLE_STRIP);
        for (auto i = 0; i <= segments; i++)
        {


            auto t = 2 * M_PI * float(i) / segments;

            glVertex2f(x * app.width() + cos(t) * r,
                y * app.height() + sin(t) * r);

            glVertex2f(x * app.width(),
                y * app.height());
        }
        glEnd();
    }

    //这个辅助函数用于查找最接近鼠标光标的按钮
    //因为只比较这个距离，可安全的跳过sqrt
    float dist_2d(const toggle& other) const
    {


        return pow(x - other.x, 2) + pow(y - other.y, 2);
    }

    float x;
    float y;
    bool selected = false;
};

//在主线程和GLFW事件之间共享应用状态
struct state
{


    bool mouse_down = false;
    toggle ruler_start;
    toggle ruler_end;
};
//注册UI事件的helper函数
void register_glfw_callbacks(window& app, state& app_state);


// Simple distance是3D点之间的经典毕达哥拉斯距离
//这个距离忽略了对象的拓扑结构，并且可以通过两者
//通过空气和固体
void render_simple_distance(const rs2::depth_frame& depth,
    const state& s,
    const window& app);

int main(int argc, char* argv[]) try
{



    //颜色和深度帧的OpenGL纹理t
    texture depth_image, color_image;
/
//深度处理管道

    //着色器用于可视化深度数据
    rs2::colorizer color_map;

    //使用黑到白的彩色地图
    color_map.set_option(RS2_OPTION_COLOR_SCHEME, 2.f);

    //Decimation filter减少数据量（同时保留最好的样本）
    rs2::decimation_filter dec;

    //如果演示太慢，确保你在release中运行（-DCMAK_BUILD_TYPE=Release）
    //但你也可增加下面的参数来减少深度（降低质量）
    dec.set_option(RS2_OPTION_FILTER_MAGNITUDE, 2);

    //定义视差域和视差域的转换
    rs2::disparity_transform depth2disparity;
    rs2::disparity_transform disparity2depth(false);

    //定义空间滤波器（边缘保持）
    rs2::spatial_filter spat;

    //启用hole-filling
    //填洞是一种侵略性的启发式方法，它多次得到错误的深度
    //但是，这个演示程序不是用来处理漏洞的
    spat.set_option(RS2_OPTION_HOLES_FILL, 5);//5是所有的0管道

    //定义时间过滤器
    rs2::temporal_filter temp;

    //空间对齐所有流到深度视口
    //(1)通常depth有更宽的FOV，只需要depth来做这个演示
    //(2)不想引入新的漏洞
    rs2::align align_to(RS2_STREAM_DEPTH);


//接下来，我们为深度+颜色流配置相机管道：


    //声明Realsende管道，封装实际的设备和传感器

    rs2::pipeline pipe;

    rs2::config cfg;

    //启动缺省深度
    cfg.enable_stream(RS2_STREAM_DEPTH);

    //对于颜色流，设置格式为RGBA
    //允许在深度框架上混合颜色框架
    cfg.enable_stream(RS2_STREAM_COLOR, RS2_FORMAT_RGBA8);
    auto profile = pipe.start(cfg);


//我们的目标是生成没有任何孔的深度，因为这些孔将对我们的算法造成直接的问题。
//减少像素丢失的最好方法是让硬件来完成。
//D400摄像机具有我们可以利用的高密度预设。

    auto sensor = profile.get_device().first<rs2::depth_sensor>();

    //将设备调至D400立体相机的高精度预设置值
    if (sensor && sensor.is<rs2::depth_stereo_sensor>())
    {


        sensor.set_option(RS2_OPTION_VISUAL_PRESET, RS2_RS400_VISUAL_PRESET_HIGH_ACCURACY);
    }

    auto stream = profile.get_stream(RS2_STREAM_DEPTH).as<rs2::video_stream_profile>();

    //创建一个简单的OpenGL窗口用于渲染
    window app(stream.width(), stream.height(), "RealSense Measure Example");

    //定义应用程序状态和定位标尺按钮
    state app_state;
    app_state.ruler_start = {

    0.45f, 0.5f };
    app_state.ruler_end = {

    0.55f, 0.5f };
    register_glfw_callbacks(app, app_state);

    //初始化后处理后，帧将流入这个队列
    rs2::frame_queue postprocessed_frames;

    //bool值将通知工作线程结束
    std::atomic_bool alive{

    true };

    //视频处理线程将从相机中获取帧，应用后处理并将结果发送给主线程进行渲染
    //它接收同步的(但不是空间对齐的)对，并输出同步的和对齐的对

    std::thread video_processing_thread([&]() {


        while (alive)
        {


            //从管道中获取帧并将它们发送给处理
            rs2::frameset data;
            if (pipe.poll_for_frames(&data))
            {


                //首先使帧空间对齐
                data = data.apply_filter(align_to);

                //抽取将降低深度图像的结果，封闭小孔，加速算法
                data = data.apply_filter(dec);

                //确保远处的对象按比例过滤
                data = data.apply_filter(depth2disparity);

                //切换到视差域
                data = data.apply_filter(spat);

                //应用时间滤波
                data = data.apply_filter(temp);

                //如果在视差域，切换回深度
                data = data.apply_filter(disparity2depth);

                //应用彩色地图来显示深度
                data = data.apply_filter(color_map);

                //在主线程中发送结果帧
                postprocessed_frames.enqueue(data);


            }

        }

        });
    rs2::frameset current_frameset;
    while (app)//应用程序仍然活着?
    {


        //获取最新可用的后处理框架集
        postprocessed_frames.poll_for_frame(&current_frameset);

        if (current_frameset)
        {


            auto depth = current_frameset.get_depth_frame();
            auto color = current_frameset.get_color_frame();
            auto colorized_depth = current_frameset.first(RS2_STREAM_DEPTH, RS2_FORMAT_RGB8);

            glEnable(GL_BLEND);

            //使用Alpha通道进行混合
            glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);

            //首先渲染彩色深度图像
            depth_image.render(colorized_depth, {

    0, 0, app.width(), app.height() });

            //渲染颜色帧(因为我们选择了RGBA格式，FOV中的像素会显示为透明)
            color_image.render(color, {

    0, 0, app.width(), app.height() });

            //渲染简单的毕达哥拉斯距离
            render_simple_distance(depth, app_state, app);

            // Render the ruler
            app_state.ruler_start.render(app);
            app_state.ruler_end.render(app);

            glColor3f(1.f, 1.f, 1.f);
            glDisable(GL_BLEND);
        }
    }
    //通知线程完成并等待它们完成
    alive = false;
    video_processing_thread.join();
    return EXIT_SUCCESS;
}

catch (const rs2::error& e)
{


    std::cerr << "RealSense error calling " << e.get_failed_function() << "(" << e.get_failed_args() << "):\n    " << e.what() << std::endl;
    return EXIT_FAILURE;
}
catch (const std::exception& e)
{


    std::cerr << e.what() << std::endl;
    return EXIT_FAILURE;
}

/
//使用类get_distance功能可以获取以米为单位的距离depth_frame。

//get_distance过度调用可能会导致性能下降，因为编译器无法跨模块边界进行优化，因此DEPTH_UNITS直接从中读取选项depth_sensor并将其用于将原始深度像素转换为米可能是有益的。

//将所有内容放在一起会产生相当冗长的dist_3d功能：

float dist_3d(const rs2::depth_frame& frame, pixel u, pixel v)
{


    float upixel[2]; // From pixel(像素)
    float upoint[3]; // From point (in 3D)（点，3D）

    float vpixel[2]; // To pixel
    float vpoint[3]; // To point (in 3D)

    //将像素复制到数组中(以匹配rsutil签名)
    upixel[0] = u.first;
    upixel[1] = u.second;
    vpixel[0] = v.first;
    vpixel[1] = v.second;

    //查询帧的距离
    //注意:这个可以被优化
    //不建议对每个像素都调用API(因为编译器不能内联这些)
    //然而，在这个例子中，它不是瓶颈之一
    auto udist = frame.get_distance(upixel[0], upixel[1]);
    auto vdist = frame.get_distance(vpixel[0], vpixel[1]);

    //在3D中从像素到点的反投影
    rs2_intrinsics intr = frame.get_profile().as<rs2::video_stream_profile>().get_intrinsics(); // Calibration data
    rs2_deproject_pixel_to_point(upoint, &intr, upixel, udist);
    rs2_deproject_pixel_to_point(vpoint, &intr, vpixel, vdist);

    //计算两点之间的欧氏距离
    return sqrt(pow(upoint[0] - vpoint[0], 2) +
        pow(upoint[1] - vpoint[1], 2) +
        pow(upoint[2] - vpoint[2], 2));
}

void draw_line(float x0, float y0, float x1, float y1, int width)
{


    glPushAttrib(GL_ENABLE_BIT);
    glLineStipple(1, 0x00ff);
    glEnable(GL_LINE_STIPPLE);
    glLineWidth(width);
    glBegin(GL_LINE_STRIP);
    glVertex2f(x0, y0);
    glVertex2f(x1, y1);
    glEnd();
    glPopAttrib();
}

void render_simple_distance(const rs2::depth_frame& depth,
    const state& s,
    const window& app)
{


    pixel center;

    glColor4f(0.f, 0.0f, 0.0f, 0.2f);
    draw_line(s.ruler_start.x * app.width(),
        s.ruler_start.y * app.height(),
        s.ruler_end.x * app.width(),
        s.ruler_end.y * app.height(), 9);

    glColor4f(0.f, 0.0f, 0.0f, 0.3f);
    draw_line(s.ruler_start.x * app.width(),
        s.ruler_start.y * app.height(),
        s.ruler_end.x * app.width(),
        s.ruler_end.y * app.height(), 7);

    glColor4f(1.f, 1.0f, 1.0f, 1.f);
    draw_line(s.ruler_start.x * app.width(),
        s.ruler_start.y * app.height(),
        s.ruler_end.x * app.width(),
        s.ruler_end.y * app.height(), 3);

    auto from_pixel = s.ruler_start.get_pixel(depth);
    auto to_pixel = s.ruler_end.get_pixel(depth);
    float air_dist = dist_3d(depth, from_pixel, to_pixel);

    center.first = (from_pixel.first + to_pixel.first) / 2;
    center.second = (from_pixel.second + to_pixel.second) / 2;

    std::stringstream ss;
    ss << int(air_dist * 100) << " cm";
    auto str = ss.str();
    auto x = (float(center.first) / depth.get_width()) * app.width() + 15;
    auto y = (float(center.second) / depth.get_height()) * app.height() + 15;

    auto w = stb_easy_font_width((char*)str.c_str());

    //为文本标签绘制黑色背景
    glColor4f(0.f, 0.f, 0.f, 0.4f);
    glBegin(GL_TRIANGLES);
    glVertex2f(x - 3, y - 10);
    glVertex2f(x + w + 2, y - 10);
    glVertex2f(x + w + 2, y + 2);
    glVertex2f(x + w + 2, y + 2);
    glVertex2f(x - 3, y + 2);
    glVertex2f(x - 3, y - 10);
    glEnd();

    //绘制白色文本标签
    glColor4f(1.f, 1.f, 1.f, 1.f);
    draw_text(x, y, str.c_str());
}

//实现按钮的拖放行为:
void register_glfw_callbacks(window& app, state& app_state)
{


    app.on_left_mouse = [&](bool pressed)
    {


        app_state.mouse_down = pressed;
    };

    app.on_mouse_move = [&](double x, double y)
    {


        toggle cursor{

    float(x) / app.width(), float(y) / app.height() };
        std::vector<toggle*> toggles{


            &app_state.ruler_start,
            &app_state.ruler_end };

        if (app_state.mouse_down)
        {


            toggle* best = toggles.front();
            for (auto&& t : toggles)
            {


                if (t->dist_2d(cursor) < best->dist_2d(cursor))
                {


                    best = t;
                }
            }
            best->selected = true;
        }
        else
        {


            for (auto&& t : toggles) t->selected = false;
        }

        for (auto&& t : toggles)
        {


            if (t->selected) *t = cursor;
        }
    };
}

我们使用glBlendFunc颜色Alpha通道在深度上叠加对齐颜色（流必须具有一定格式RGBA才能正常工作）。

此示例说明了一个简短而复杂的处理流程。每个线程的速率略有不同，它们都需要同步但彼此之间不必阻塞。
这是通过使用线程安全frame_queue的作为同步原语和rs2::frame引用计数来跨线程进行对象生存期管理来实现的。

注释可能表达的不太准确，可去官网下载源码，自己翻译~
第一次写，主要是想让大家遇见这么没有什么技术性可言的坑时能顺利跳过~
