群集--Haproxy搭建Web群集（ Haproxy 功能及常用群集调度算法、Haproxy 常用配置及日志管理 、Haproxy 参数优化）

文章目录

• Haproxy概述
• 一、 Haproxy 功能及常用群集调度算法
• 1.1 轮询 RR（Round Robin）
• 1.2 最小连接数 LC（Least Connections）
• 1.3 基于来源访问 SH（Source Hashing）
• 1.4 常见的 Web 群集调度器
• 二、 Haproxy群集搭建
• 实验目的
• 实验环境
• 实验过程
• 1. nginx的手工编译安装
• 2. Haproxy安装
• Haproxy配置文件详解
• 3. 在win10虚拟机中验证
• 三、 Haproxy日志管理
• 四、 Haproxy 参数优化

Haproxy概述

Haproxy 是目前比较流行的一种群集调度工具，同类群集调度工具有很多，如 LVS 和 Nginx。相比较而言，LVS 性能最好，但是搭建相对复杂；Nginx 的 upstream 模块支持群集功能，但是对群集节点健康检查功能不强，高并发性能没有 Haproxy 好。Haproxy 官方网站 是 http://www.haproxy.org/。

Haproxy与LVS相比

• Haproxy是一款可提供高可用性、负载均衡、及基于TCP和HTTP应用的代理的软件，特别适用于负载特别大的Web站点
• 运行在当前的硬件上可支持数以万计的并发连接连接请求
• LVS性能最好，但不支持正则处理，不能实现动静分离
• 对于大型网站，LVS的实施配置复杂，维护成本相对较高

一、 Haproxy 功能及常用群集调度算法

Haproxy支持多种调度算法，最常用的有三种：RR（Round Robin），LC（Least Connections），SH（Source Hashing）

1.1 轮询 RR（Round Robin）

RR 算法是最简单最常用的一种算法，即轮询调度。例如，有 三个节点 A、B、C，第一个用户访问会被指派到节点 A，第二个用户访问会被指派到节点 B， 第三个用户访问会被指派到节点 C，第四个用户访问继续指派到节点 A，轮询分配访问请求 实现负载均衡效果。此算法还有一种加权轮询，即根据每个节点的权重轮询分配访问请求。

1.2 最小连接数 LC（Least Connections）

LC 算法就是最小连接数算法，根据后端的节点连接数大小动态分配前端请求。例如，有三个节点 A、B、C，各节点的连接数分别为 A∶4、B∶5、C∶ 6，此时如果有第一个用户连接请求，会被指派到 A 上，连接数变为 A∶5、B∶5、C∶6；第二 个用户请求会继续分配到 A 上，连接数变为 A∶6、B∶5、C∶6；再有新的请求会分配给 B， 每次将新的请求指派给连接数最小的客户端。由于实际情况下 A、 B、 C 的连接数会动态释放， 很难会出现一样连接数的情况，是目前用到比较多的一种算法。

1.3 基于来源访问 SH（Source Hashing）

基于来源访问调度算法，此算法用于一些有 Session 会话记录在服务器端的场景，可以基于来源的 IP、Cookie 等做群集调度。例如，使用基于源 IP 的群集调度算法，有三个节点 A、B、C，第一个用户第一次访问被指派到了 A，第二个 用户第一次访问被指派到了 B，当第一个用户第二次访问时会被继续指派到 A，第二个用户 第二次访问时依旧会被指派到 B，只要负载均衡调度器不重启，第一个用户访问都会被指派 到 A，第二个用户访问都会被指派到 B，实现群集的调度。此调度算法好处是实现会话保持， 但某些 IP 访问量非常大时会引起负载不均衡，部分节点访问量超大，影响业务使用。

1.4 常见的 Web 群集调度器

目前，常见的 Web 群集调度器分为软件和硬件。软件通常使用开源的 LVS、Haproxy、 Nginx，硬件一般使用比较多的是 F5。也有很多人使用国内的一些产品，如梭子鱼、绿盟等。

二、 Haproxy群集搭建

实验目的

Haproxy搭建Web群集，实现正常访问

实验环境

VMware软件
两台centos7虚拟机作为NGINX（IP地址：14.0.0.110 IP地址：14.0.0.177）
一台centos7虚拟机作为Haproxy（IP地址：14.0.0.107）

实验过程

1. nginx的手工编译安装

两台web服务器都要安装，以一台安装为例

[root@localhost ~]# iptables -F
[root@localhost ~]# setenforce 0
[root@localhost ~]# yum install -y pcre-devel zlib-devel gcc gcc-c++ make    ##安装环境包
将软件包拷贝到当前目录
[root@localhost ~]# useradd -M -s /sbin/nologin nginx   ##创建一个管理nginx的用户，不创建家目录，不能登录
[root@localhost ~]# tar zxvf nginx-1.12.0.tar.gz   ##解压软件包
[root@localhost ~]# cd nginx-1.12.0/
[root@localhost nginx-1.12.0]# ./configure --prefix=/usr/local/nginx --user=nginx --group=nginx     ##configure配置
[root@localhost nginx-1.12.0]# make && make install    ##编译安装
[root@localhost nginx-1.12.0]# ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/   ##建立软连接
为nginx创建一个首页便于测试
[root@localhost nginx-1.12.0]# vim /usr/local/nginx/html/test.html   ##这是web服务器14.0.0.110的测试首页
<h1>this is Hello web</h1>

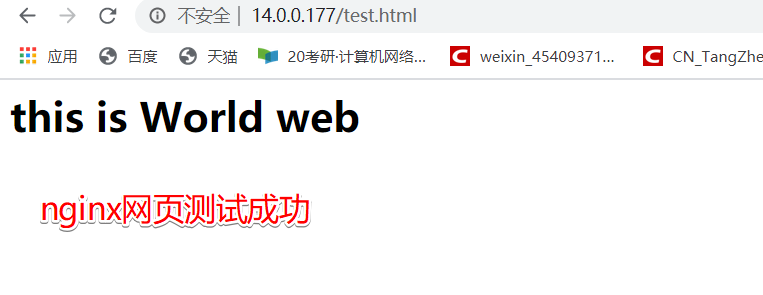

web服务器14.0.0.117的测试首页
[root@localhost nginx-1.12.0]# vim /usr/local/nginx/html/test.html
<h1>this is World web</h1>
[root@localhost nginx-1.12.0]# nginx
[root@localhost nginx-1.12.0]# netstat -ntap | grep 80
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      14074/nginx: master

2. Haproxy安装

Haproxy在负载均衡器上安装（14.0.0.107）
安装步骤

1. 安装基础软件包
2. 编译安装 haproxy
   要注意操作系统版本，是32位系统还是64位

3. 建立 Haproxy的配置文件
4. 创建配置文件目录/etc/haproxy
5. 将源码包提供的配置文件样例 haproxy.cfg复制到配置文件目录中

[root@localhost ~]# iptables -F
[root@localhost ~]# setenforce 0
[root@localhost ~]# yum -y install pcre-devel bzip2-devel gcc gcc-c++ make    ##安装基础环境包
将软件包拷贝到当前目录下
[root@localhost ~]# tar zxvf haproxy-1.5.19.tar.gz
[root@localhost ~]# cd haproxy-1.5.19/
[root@localhost haproxy-1.5.19]# make TARGET=linux26    ##编译
[root@localhost haproxy-1.5.19]# make install   ##安装
[root@localhost haproxy-1.5.19]# mkdir /etc/haproxy
[root@localhost haproxy-1.5.19]# cp examples/haproxy.cfg  /etc/haproxy/

# this config needs haproxy-1.1.28 or haproxy-1.2.1

global
        log 127.0.0.1   local0
        log 127.0.0.1   local1 notice
        #log loghost    local0 info
        maxconn 4096
#       chroot /usr/share/haproxy	'//固有目录，可注释掉'
        uid 99
        gid 99
        daemon
        #debug
        #quiet

defaults
        log     global
        mode    http
        option  httplog
        option  dontlognull
        retries 3
#       redispatch	'//注释'
        maxconn 2000
        contimeout      5000
        clitimeout      50000
        srvtimeout      50000
listen  webcluster 0.0.0.0:80	'//删除原本listen内容，添加一下内容'
        option httpchk GET /test.html	'//监听检查服务器的index.html文件（节点服务器的主页）'
        balance roundrobin	'//负载均衡调度算法使用轮询算法'
        server inst1 14.0.0.110:80 check inter 2000 fall 3	'//定义在线节点'
        server inst1 14.0.0.177:80 check inter 2000 fall 3

[root@localhost haproxy]# cd ~/haproxy-1.5.19/examples/
[root@localhost examples]# cp haproxy.init /etc/init.d/haproxy   ##启动脚本
[root@localhost examples]# cd /etc/init.d/
[root@localhost init.d]# chmod +x haproxy
[root@localhost init.d]# chkconfig --add /etc/init.d/haproxy    ##添加到service管理
[root@localhost init.d]# ln -s /usr/local/sbin/haproxy  /usr/sbin/   ##建立软链接
[root@localhost init.d]# service haproxy start
Starting haproxy (via systemctl):                          [  确定  ]
[root@localhost init.d]# netstat -ntap | grep haproxy
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      13305/haproxy

Haproxy配置文件详解

Haproxy配置文件通常分为三个部分

• global：为全局配置
• defaults：为默认配置
• listen：为应用组件配置
  global配置参数

• log127.0.0.1 lcal0：配置日志记录，local0为日志设备，默认存放到系统日志
• log127.0.0.1 loca1 notice:notice为日志级别，通常有24个级别
• maxconn4096：最大连接数
• uid 99：用户uid
• gid 99：用户gid
• defaults配置项配置默认参数，一般会被应用组件继承，如果在应用组件中 没有特别声明，将安装默认配置参数设置
• log global：定义日志为global配置中的日志定义
• mode http：模式为http
• option httplog：采用http日志格式记录日志
• retries 3：检查节点服务器失败连续达到三次则认为节点不可用
• maxconn2000：最大连接数
• contimeout5000：连接超时时间
• clitimeout50000：客户端超时时间
• srvtimeout50000：服务器超时时间
• listen配置项目一般为配置应用模块参数
• listen appli4- backup 0.0.0.0:10004：定义一个appli4- backup的应用
• option httpchk /index.html检查服务器的index.html文件
• option persist：强制将请求发送到已经down掉的服务器
• alance roundrobin：负载均衡调度算法使用轮询算法
• server inst1 192.168.114.56:80 check inter 2000 fall 3：定义在线节点
• server inst2 192.168 114.56:81 check inter 2000 fall 3 backup：定义备份节点

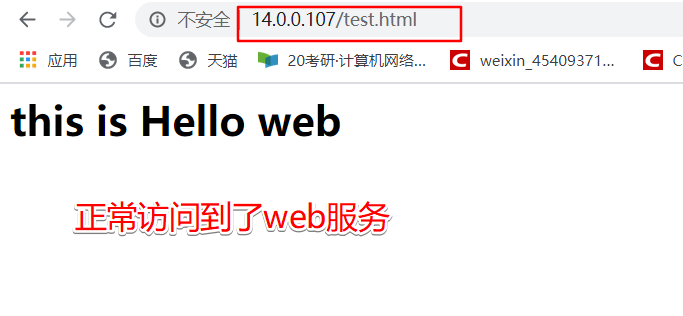

3. 在win10虚拟机中验证

虚拟机中就配14.0.0.0网段的IP地址

三、 Haproxy日志管理

Haproxy 的日志默认输出到系统的 syslog 中，查看起来不是非常方便，为了更好地管理 Haproxy 的日志，在生产环境中一般单独定义出来。

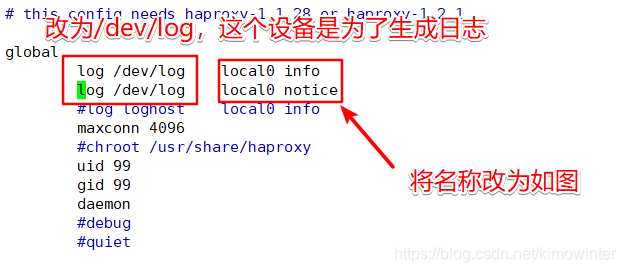

• 修改 Haproxy配置文件中关于日志配置的选项，加入配置：
  log /dev/log local0 info
  log /dev/log local0 notice


• 修改 rsyslog配置，将 Haproxy相关的配置独立定义到
  haproxy.conf，并放到/etc/rsyslog.d/下

• 保存配置文件并重启 rsyslog服务，完成 rsyslog配置
• 访问网页并查看日志信息是否成功生成

[root@localhost init.d]# vim /etc/haproxy/haproxy.cfg
		log /dev/log    local0 info
        log /dev/log    local0 notice

[root@localhost init.d]# cd /etc/rsyslog.d/
[root@localhost rsyslog.d]# vim haproxy.conf
if ($programname ==  'haproxy' and $syslogseverity-text == 'info')
then -/var/log/haproxy/haproxy-info.log
&~
if ($programname ==  'haproxy' and $syslogseverity-text == 'notice')
then -/var/log/haproxy/haproxy-notice.log
&~
[root@localhost rsyslog.d]# systemctl restart rsyslog.service
[root@localhost rsyslog.d]# service haproxy restart
Restarting haproxy (via systemctl):                        [  确定  ]
[root@localhost rsyslog.d]# ls /var/log/haproxy/    ##查看到了日志文件
haproxy-info.log  haproxy-notice.log

四、 Haproxy 参数优化

参数	参数说明	优化建议
maxconn	最大连接数	此参数根据应用的实际使用情况进行调整，推荐使用 10240，同时“defaults”中的最大连接数的值不能 超过“global”段中的定义
daemon	守护进程模式	Haproxy 可以使用非守护进程模式启动，生产环境建议使用守护进程模式启动
nbproc	负载均衡的并发进程数	建议与当前服务器 CPU 核数相等或为其 2 倍
retries	重试次数	此参数主要用于对群集节点的检查，如果节点多，且 并发量大，设置为 2 次或 3 次；在服务器节点不多的 情况下，可以设置 5 次或 6 次
option http-server-close	主动关闭 http 请求选项	建议在生产环境中使用此选项，避免由于 timeout 时 间设置过长导致 http 连接堆积
timeout http-keep-alive	长连接超时时间	此选项设置长连接超时时间，具体参考应用自身特点 设置，可以设置为 10s
timeout http-request http	请求超时时间	建议将此时间设置为 5～10s，增加 http 连接释放速度
timeout client	客户端超时时间	如果访问量过大，节点响应慢，可以将此时间设置短 一些，建议设置为 1min 左右就可以了
