pka文件原题下载地址:https://pan.baidu.com/s/1d4QMGnqsfzBfKuoNIDRPEw,密码:5fqq
配置路由器基本安全
· R1上配置如下内容:
o 密码最小长度为10个字符
R1(config)#security passwords min-length 10
o 加密所有的明文密码
R1(config)#service password-encryption
o 特权模式密码为ciscoenapa55
R1(config)#enable secret ciscoenapa55
o 控制台密码为ciscoconpa55,超时为15分钟.
R1(config)#line console 0
R1(config-line)#password ciscoconpa55
R1(config-line)#logging synchronous
R1(config-line)#exec-timeout 15
o 设置MOTD标语,标语中要包含单词“unauthorized”.
R1(config)#banner motd warning unauthorized, no login
· R2上配置如下内容:
o 配置特权密码为ciscoenapa55.
R2(config)#enable secret ciscoenapa55
o VTY线路密码为ciscovtypa55, 超时为15分钟, and login is required.
R2(config)#line vty 0 4
R2(config-line)#password ciscovtypa55
R2(config-line)#exec-timeout 15
R2#copy running-config startup-config
配置交换机基本安全
· S1上配置如下内容:
o 加密所以明文密码
S1(config)#service password-encryption
o 设置特权密码为 ciscoenapa55.
S1(config)#enable secret ciscoenapa55
o 控制台密码为 ciscoconpa55, 超时为5分钟,
S1(config)#line console 0
S1(config-line)#password ciscoconpa55
S1(config-line)#logging synchronous
S1(config-line)#exec-timeout 5
o VTY线路密码为 ciscovtypa55, 超时 5分钟,.
S1(config-line)#line vty 0 4
S1(config-line)#password ciscovtypa55
S1(config-line)#logging synchronous
S1(config-line)#exec-timeout 5
o 配置MOTD 标语,包含单词“unauthorized”.
S1(config)#banner motd warning unauthorized, no login
· S1和S2间的中继做如下配置
o 设定端口为中继,本征VLAN为99
o 禁用DTP协商.
o 启用广播风暴控制,广播占带宽50%时丢弃流量
S1(config)#int f0/1
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99
S1(config-if)#switchport nonegotiat
S1(config-if)#storm-control broadcast level 50
S2(config)#int f0/1
S2(config-if)#switchport mode trunk
S2(config-if)#switchport trunk native vlan 99
S2(config-if)#switchport nonegotiate
S2(config-if)#storm-control broadcast level 50
· S1的端口做如下配置
o Fa0/6 端口设为接入模式,配置PortFast 属性并启用BPDU保护.
o Fa0/6 采用默认的端口安全性设置,自动学习MAC地址,并粘帖到运行配置文件
o 禁用所以其他未使用端口.
S1(config)#int f0/6
S1(config-if)#switchport mode access
S1(config-if)#switchport port-security
S1(config-if)#spanning-tree portfast
S1(config-if)#spanning-tree bpduguard enable
S1(config-if)#switchport port-security mac-address sticky
S1(config)#interface range fastEthernet 0/2-5
S1(config-if-range)#shutdown
S1(config-if-range)#interface range fastEthernet 0/7-24
S1(config-if-range)#shutdown
S1(config-if-range)#interface range g0/1-2
S1(config-if-range)#shutdown
配置AAA本地认证
· R1做如下配置:
o 创建本地用户 Admin01, 密码为 Admin01pa55, 级别为 15.
R1(config)#username Admin01 secret Admin01pa55
R1(config)#username Admin01 privilege 15
o 启用AAA服务.
o 实施AAA服务,本地数据库验证为首要验证方法,enable密码作为备用的验证方法、
R1(config)#aaa new-model
R1(config)#aaa authentication login default local enable
· 在 R1上配置SSH:
o 域名为 ccnasecurity.com
R1(config)#ip domain-name ccnasecurity.com
o RSA key 生成采用 1024 modulus bits.
R1(config)#crypto key generate rsa
o 使用SSH版本2.
R1(config)#ip ssh version 2
o 在VTY线路上只允许SSH.
R1(config)#line vty 0
R1(config-line)#transport input ssh

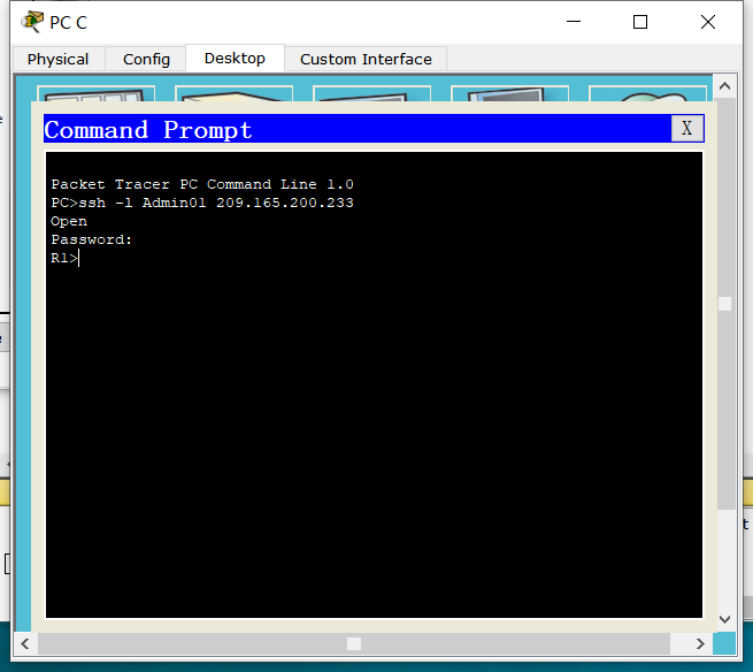

· 验证PC-C 通过SSH能否登录到R1 (209.165.200.233)
配置防止登录攻击
· R1:
o 如果用户30秒内两次登录失败,1分钟后才能再尝试登录
R1(config)#login block-for 60 attempts 2 within 30
o 记录所有登录失败的信息.
R1(config)#login on-failure log
配置站点到站点IPSec VPN
· R1上做如下配置:
o 在R1上创建ACL 101,表示感兴趣的数据量.
§ 允许R1 Lo1 网络的数据可以到达 R3 的局域网.
§ 拒绝所以其他流量.
R1(config)#access-list 101 permit ip 172.20.1.0 0.0.0.255 172.30.3.0 0.0.0.255
o 创建 crypto isakmp policy 10,欲共享密钥为 ciscovpnpa55.其他阶段一参数如下:
R1(config-isakmp)#crypto isakmp policy 10
§ Key distribution method: ISAKMP
§ Encryption: aes 256
R1(config-isakmp)#encryption aes 256
§ Hash: sha-1
R1(config-isakmp)#hash sha
§ Authentication method: pre-shared
R1(config-isakmp)#authentication pre-share
§ Key exchange: DH Group 5
R1(config-isakmp)#group 5
§ IKE SA lifetime: 3600
R1(config-isakmp)#lifetime 3600
§ ISAKMP key: ciscovpnpa55
R1(config)#crypto isakmp key ciscovpnpa55 address 10.20.20.1
o 创建变换集 VPN-SET. 加密映射CMAP,并将转换集绑定到加密映射。加密映射的使用的序列号为 10 ,转换集实验的参数如下:
R1(config)#access-list 102 permit ahp host 10.20.20.1 host 10.10.10.1
R1(config)#access-list 102 permit esp host 10.20.20.1 host 10.10.10.1
R1(config)#access-list 102 permit udp host 10.20.20.1 host 10.10.10.1 eq isakmp
R1(config)#access-list 102 permit tcp 172.30.3.0 0.0.0.255 host 209.165.200.233 eq 22
R1(config)#interface serial0/0/0
R1(config-if)#ip access-group 102 in
§ Transform Set: VPN-SET
§ Transform Encryption: esp-aes 256
§ Transform Authentication: esp-sha-hmac
§ Perfect Forward Secrecy (PFS): group5
§ Crypto Map name: CMAP
§ SA Establishment: ipsec-isakmp
R1(config)#crypto ipsec transform-set VPN-SET esp-aes 256 esp-sha-hmac
R1(config)#crypto map CMAP 10 ipsec-isakmp
R1(config-crypto-map)#set peer 10.20.20.1
R1(config-crypto-map)#set transform-set VPN-SET
R1(config-crypto-map)#set pfs group5
R1(config-crypto-map)#set security-association lifetime seconds 3600
R1(config-crypto-map)#match address 101
o 将加密映射CMAP 应用到合适的接口.
R1(config)#interface s0/0/0
R1(config-if)#crypto map CMAP
· 根据R1的配置,在R3上做相应的VPN配置
R3(config)#access-list 101 permit ip 172.30.3.0 0.0.0.255 172.20.1.0 0.0.0.255
R3(config)#crypto isakmp policy 10
R3(config-isakmp)#encryption aes 256
R3(config-isakmp)#hash sha
R3(config-isakmp)#authentication pre-share
R3(config-isakmp)#group 5
R3(config-isakmp)#lifetime 3600
R3(config-isakmp)#crypto isakmp key ciscovpnpa55 address 10.10.10.1
R3(config)#access-list 102 permit ahp host 10.10.10.1 host 10.20.20.1
R3(config)#access-list 102 permit esp host 10.10.10.1 host 10.20.20.1
R3(config)#access-list 102 permit udp host 10.10.10.1 host 10.20.20.1 eq isakmp
R3(config)#access-list 102 permit tcp host 209.165.200.233 eq 22 172.30.3.0 0.0.0.255
R3(config)#interface serial0/0/1
R3(config-if)#ip access-group 102 in
R3(config)#crypto ipsec transform-set VPN-SET esp-aes 256 esp-sha-hmac
R3(config)#crypto map CMAP 10 ipsec-isakmp
R3(config-crypto-map)#set peer 10.10.10.1
R3(config-crypto-map)#set transform-set VPN-SET
R3(config-crypto-map)#set pfs group5
R3(config-crypto-map)#match address 101
R3(config-crypto-map)#set security-association lifetime seconds 3600
R3(config)#interface s0/0/1
R3(config-if)#crypto map CMAP

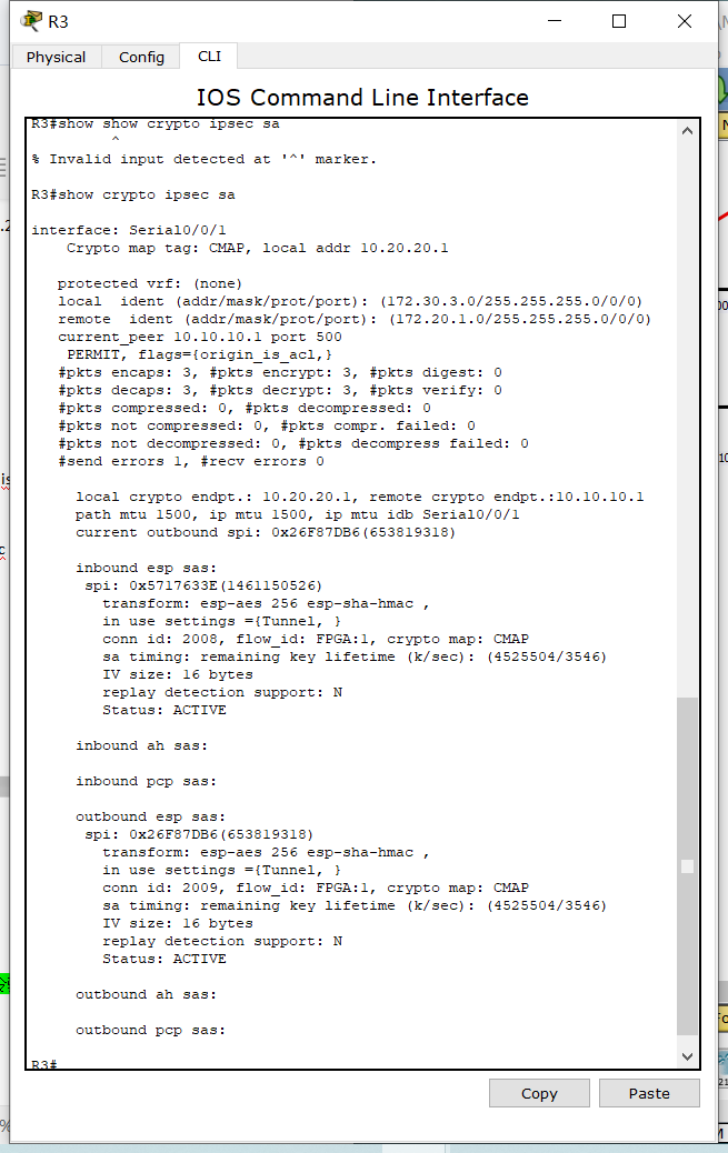

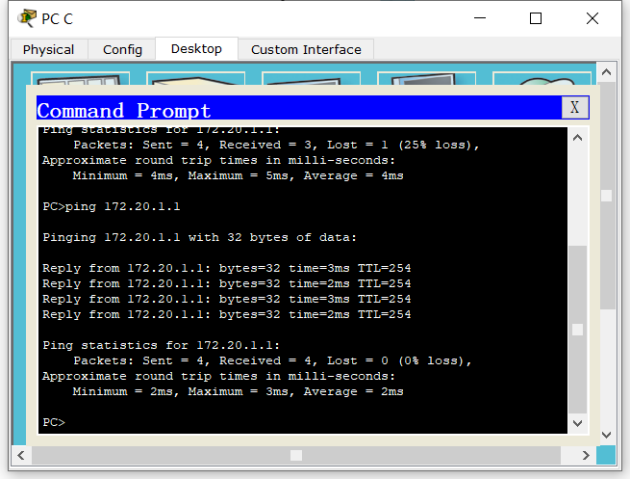

· 从PC-C Ping Lo1 接口 (172.20.1.1) ,然后在R3上实验show crypto ipsec sa 命令验证VPN是否正常工作
配置防火墙和IPS
· 在R3上配置ZPF防火墙:
o 创建区域 IN-ZONE和OUT-ZONE.
R3(config)#zone security IN-ZONE
R3(config-sec-zone)#zone security OUT-ZONE
o 创建ACL110,允许172.30.3.0/24网络的IP流量可以到达任何目的网络,其他流量拒绝
R3(config)#access-list 110 permit ip 172.30.3.0 0.0.0.255 any
o 创建class map INTERNAL-CLASS-MAP
R3(config)#class-map type inspect match-any INTERNAL-CLASS-MAP
R3(config-cmap)#match protocol tcp
R3(config-cmap)#match protocol icmp
R3(config-cmap)#match protocol udp
R3(config-cmap)#match access-group 110
o 创建policy map 名字为 IN-2-OUT-PMAP 引用,class map INTERNAL-CLASS-MAP ,动作为
R3(config)#policy-map type inspect IN-2-OUT-PMAP
R3(config-pmap)#class INTERNAL-CLASS-MAP
R3(config-pmap-c)#inspect
o 创建 zone pair 名字为 IN-2-OUT-ZPAIR.
o 指定策略 IN-2-OUT-PMAP来对两个域的流量来进行检查.
R3(config)#zone-pair security IN-2-OUT-ZPAIR source IN-ZONE destination OUT-ZONE
R3(config-sec-zone-pair)#service-policy type inspect IN-2-OUT-PMAP
o 指定 Fa0/1 为 IN-ZONE 成员 ,指定 S0/0/1 为 OUT-ZONE 成员.
R3(config)#interface f0/1
R3(config-if)#zone-member security IN-ZONE
R3(config-if)#interface s0/0/1
R3(config-if)#zone-member security OUT-ZONE
· 在R3上配置IPS.
o 创建目录 ipsdir,并设定3作为存放IPS特征文件的目录.
R3#mkdir ipsdir
R3(config)#ip ips config location flash:ipsdir
o 创建 IPS rule IPS-RULE.
R3(config)#ip ips name IPS-RULE
o 隐退signature category.
o 非隐退 IOS_IPS Basic category.
R3(config)#ip ips signature-category
R3(config-ips-category)#category all
R3(config-ips-category-action)#retired true
R3(config-ips-category)#category ios_ips Basic
R3(config-ips-category-action)#retired false
o 在接口S0/0/1 应用规则.
R3(config)#int s0/0/1
R3(config-if)#ip ips IPS-RULE in
配置 ASA基本安全和防火墙特性
· VLAN interfaces配置如下
o VLAN 1 interface,地址 192.168.10.1/24.
o VLAN 2 interface, 地址 209.165.200.234/29.
ciscoasa(config)#int vlan 1
ciscoasa(config-if)#ip add 192.168.10.1 255.255.255.0
ciscoasa(config-if)#int vlan 2
ciscoasa(config-if)#ip add 209.165.200.234 255.255.255.248
· 配置主机名、域名、特权密码和telnet密码:
o 主机名 CCNAS-ASA.
ciscoasa(config)#hostname CCNAS-ASA
o 域名ccnasecurity.com.
CCNAS-ASA(config)#domain-name ccnasecurity.com
o 特权密码 ciscoenapa55.
CCNAS-ASA(config)#enable password ciscoenapa55
· 创建用户并做AAA配置.
o 创建本地用户Admin01 ,密码 Admin01pa55,级别 为 15.
CCNAS-ASA(config)#username Admin01 password Admin01pa55
o 创建本地用户admin ,密码 adminpa55.
CCNAS-ASA(config)#username admin password adminpa55
o 配置 AAA对telnet和SSH用户进行认证.
CCNAS-ASA(config)#aaa authentication telnet console lOCAL
CCNAS-ASA(config)#aaa authentication ssh console lOCAL
· 配置本地Telnet控制台接入访问和 SSH 远程访问.
o 允许内部网络192.168.10.0/24 telnet到ASA,超时时间设为10分钟.
CCNAS-ASA(config)#telnet timeout 10
CCNAS-ASA(config)#telnet 192.168.10.0 255.255.255.0 inside
o 允许外部网络主机 172.30.3.3通过SSH登录到ASA.
CCNAS-ASA(config)#ssh timeout 10
CCNAS-ASA(config)#ssh 172.30.3.3 255.255.255.255 outside
· 配置ASA作为 DHCP 服务器
o 为内部 网络分配地址范围192.168.10.5到192.168.10.30.
CCNAS-ASA(config)#dhcpd address 192.168.10.5-192.168.10.30 inside
o 启用DHCP .
CCNAS-ASA(config)#dhcpd enable inside
· 配置静态路由和 NAT.
o 配置静态默认路由,下一跳地址为R1的IP地址.
CCNAS-ASA(config)#route outside 0.0.0.0 0.0.0.0 209.165.200.233
o 创建网络对象inside-net
o 创建动态 NAT 将内网地址转换 outside interface.
CCNAS-ASA(config)#object network inside-net
CCNAS-ASA(config)#subnet 192.168.10.0 255.255.255.0
CCNAS-ASA(config-network-object)#nat (inside,outside) dynamic interface
· 修改ASA默认安全策略,允许安全级别高的接口的网络ping安全级别低接口网络
提示:class-map policy-map service-policy
CCNAS-ASA(config)#class-map inspection_default
CCNAS-ASA(config-cmap)#match default-inspection-traffic
CCNAS-ASA(config)#policy-map global_policy
CCNAS-ASA(config-pmap)#class inspection_default
CCNAS-ASA(config-pmap-c)#inspect icmp
CCNAS-ASA(config)#service-policy global_policy global
