层次softmax (hierarchical softmax）理解

基于word2vec模型学习词的语义向量表示，已在NLP许多任务中都发挥了重要的作用，接下来对词向量学习中的hierarchical softmax的应用做一个分析和学习

CBOW（Continuous Bag-of-Word）

One-word context

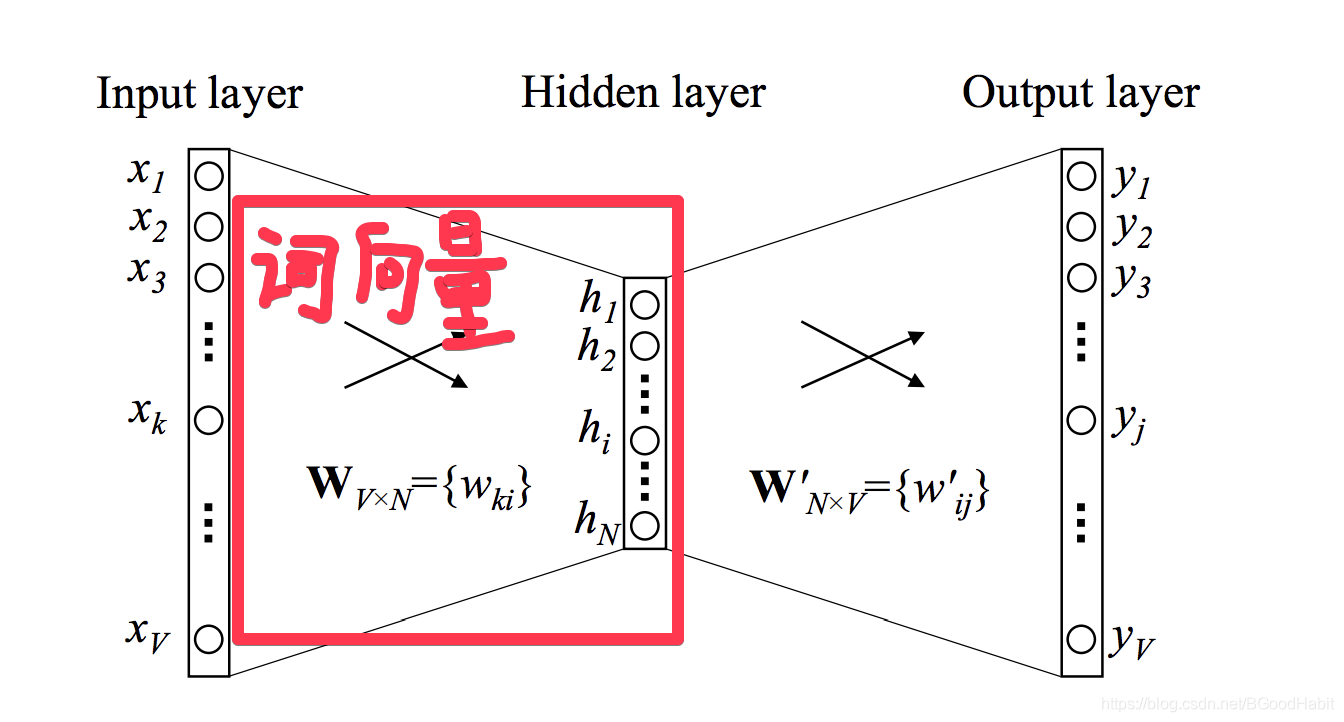

假设我们vocabulary size 为 V V V，hidden layer 神经元个数为 N N N，假设我们只有一个上下文单词，则根据这个上下文单词预测目标词，类似于一个bigram model，如下图所示：

输入是一个one-hot编码的vector（大小为 V V V），假设只给定一个上下文word，对于输入编码， { x 1 , x 2 , . . . , x v } \{x_1, x_2,...,x_v\} {x1​,x2​,...,xv​}，只有一个为1，其它都为0。如上图所示，第一层的参数权重 W V ∗ N W_{V*N} WV∗N​， W W W中的每一行是一个 N N N维度的向量，代表的就是单词 w w w的向量 v w v_w vw​表示。
从hidden layer到output layer，也有一个不同的权重矩阵 W ′ = { w i j ′ } W^{'}=\{w_{ij}^{'}\} W′={wij′​}，是一个 N ∗ V N*V N∗V的矩阵，第 j j j列代表了词 w j w_j wj​的 N N N维度向量，用这个向量和hidden layer输出向量相乘，就得到在 V V V中的每个词的分值 u j u_j uj​ u j = v w j ′ T h   (1) u_j = {v_{w_j}^{'}}^Th \text { { }(1)} uj​=vwj​′​Th  (1)
然后用softmax一个log 线性分类器，得到每个词的分布概率 p ( w j ∣ W I ) = y j = e x p ( u j ) ∑ j ′ = 1 V e x p ( u j ′ )   (2) p(w_j|W_I) = y_j = \frac{exp{(u_j)}}{\sum_{j^{'}=1}^Vexp{(u_j^{'})}} \text { { }(2)} p(wj​∣WI​)=yj​=∑j′=1V​exp(uj′​)exp(uj​)​  (2)
其中 w I w_I wI​是上下文单词， w j w_j wj​是目标词， y j y_j yj​是output layer层的第 j j j个神经元的输出。
v w v_w vw​和 v w ′ v_w^{'} vw′​是词 w w w的两个词向量表示， v w v_w vw​来自input–>hidden的权重矩阵 W W W的行，而 v w ′ v_w^{'} vw′​来自hidden—>output的权重矩阵 W ′ W^{'} W′的列，通过上面的语言模型，第一层权重 W W W就是我们学习的词向量矩阵。
首先让我们来看下从hidden—>output层的权重 W ′ W^{'} W′训练过程更新公式，这里就不做详细推导了，若想详细推导可以参考论文：word2vec Parameter Learning Explained， ∂ E ∂ u j = y j − t j : = e j   (3) \frac {\partial E}{\partial u_j}=y_j-t_j:=e_j \text { { }(3)} ∂uj​∂E​=yj​−tj​:=ej​  (3) ∂ E ∂ w i j ′ = ∂ E ∂ u j . ∂ u j ∂ w i j ′ = e j . h i   (4) \frac {\partial E}{\partial w_{ij}^{'}} = \frac {\partial E}{\partial u_j}. \frac {\partial u_j} {\partial w_{ij}^{'}} = e_j.h_i \text { { }(4)} ∂wij′​∂E​=∂uj​∂E​.∂wij′​∂uj​​=ej​.hi​  (4) v w j ′ ( n e w ) = v w j ′ ( o l d ) − η . e j . h   (5) {v_{w_j}^{'}}^{(new)} = {v_{w_j}^{'}}^{(old)} - \eta.e_j.h \text { { }(5)} vwj​′​(new)=vwj​′​(old)−η.ej​.h  (5)
其中E为 loss function， e j e_j ej​就是说的残差， t j t_j tj​就是真实label（不是1就是0）从公式（2）和（5）可知，更新最后一层的权重梯度， 我们必须计算词典 V V V中的每个词，当 V V V很大的时候，最后一层softmax计算量会非常的耗时

Multi-word context

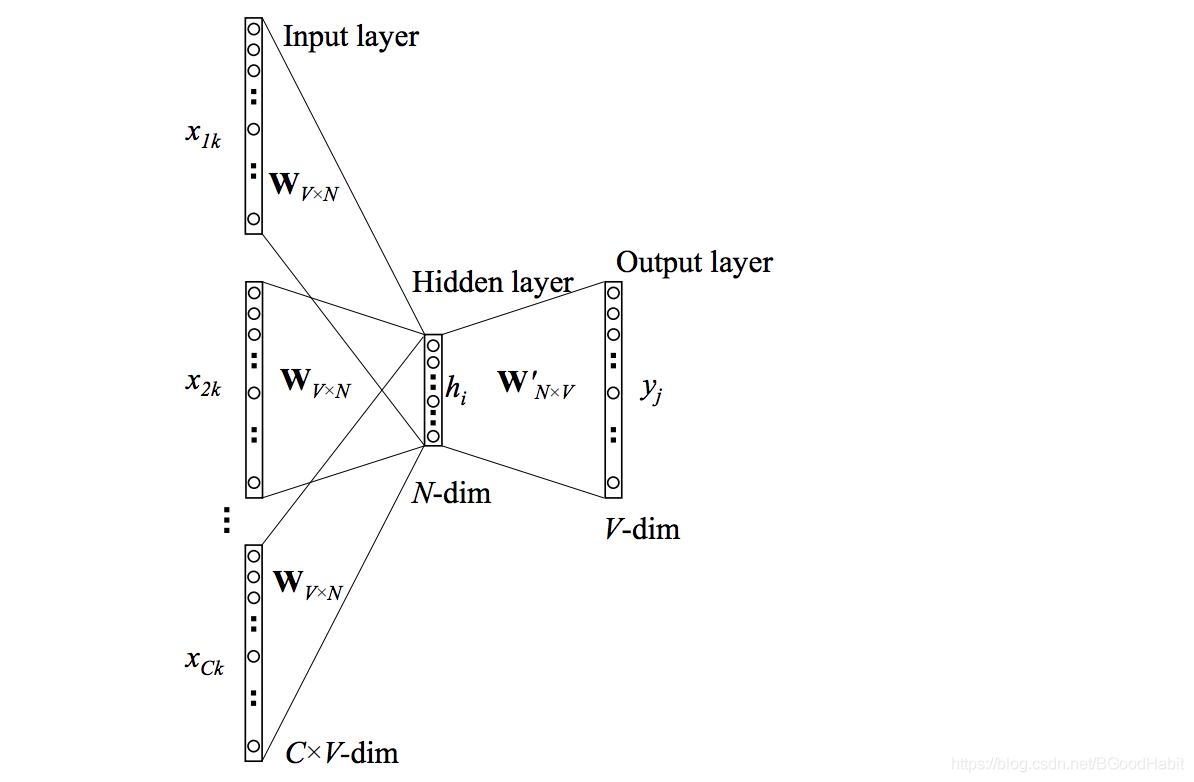

上面介绍了只有一个上下文词的情况，当多个上下文词的情况的时候，只需要将多个上下文词的向量求平均作为输入就行，如下图所示：

其中 h = 1 C W T ( x 1 + x 2 + . . . + x C ) h = \frac {1}{C} W^T(x_1+x_2+...+x_C) h=C1​WT(x1​+x2​+...+xC​)

Skip-gram

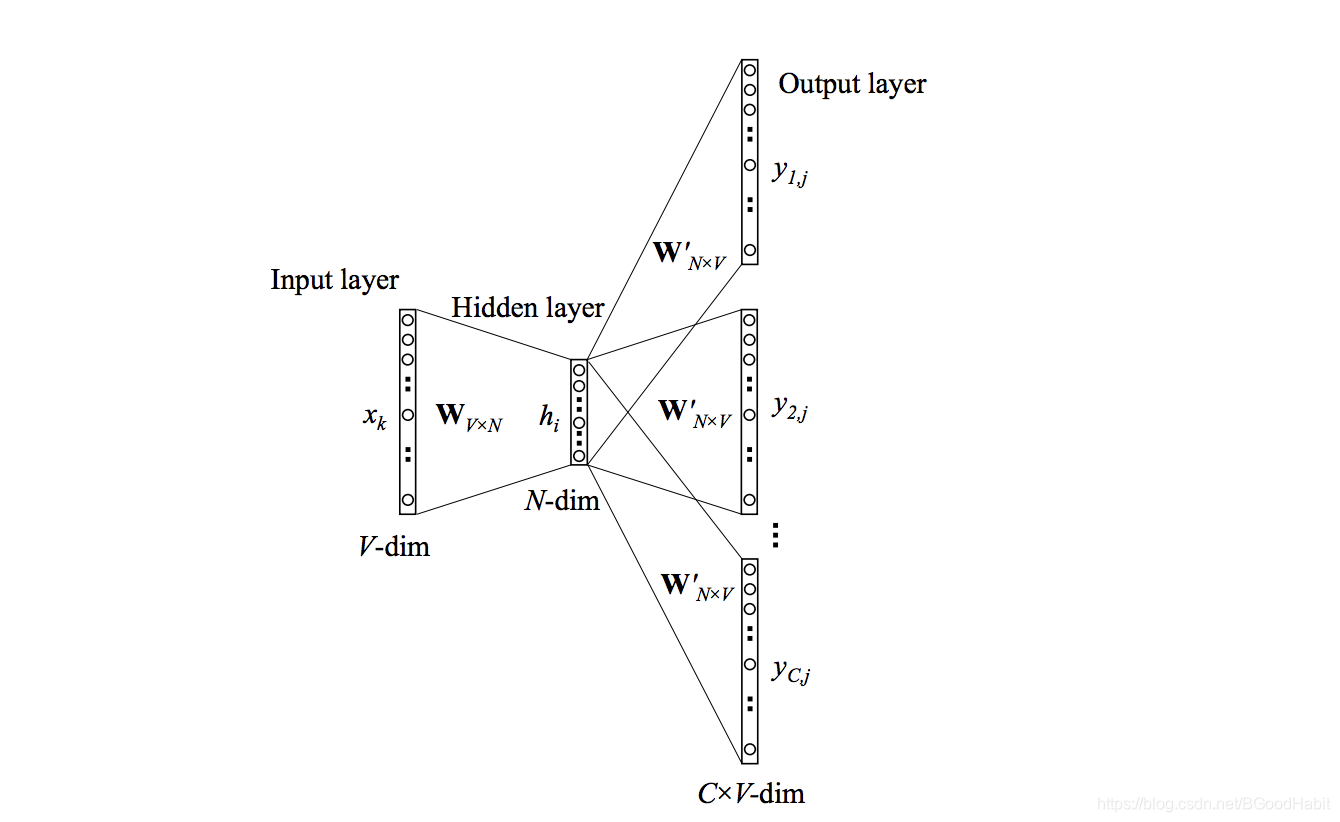

skip-gram model训练词向量方式和cbow输入和输出目标反过来，cbow用上下文词预测中心词，而skip-gram 用中心词预测上下文词，如下图所示：

理解了cbow模型，skip-gram也就不难理解了。有一点需要说明的是，因为一个中心词对应的上下文词可能有多个，所以正样本会有多个pair对<input_word，output_context1>，<input_word，output_context2>等，所以相同的语料，skip-gram比cbow训练的要更久

hierarchical softmax

从上面的公式（2）可以看出，softmax分母那项归一化，每次需要计算所有的V的输出值，才可以得到当前j节点的输出，当 V V V很大的时候， O ( V ) O(V) O(V)的计算代价会非常高。所以在训练word2vec模型的时候，用到了两个tricks，一个是negative sampling，每次只采少量的负样本，不需要计算全部的 V V V；另外一个是hierarchical softmax，通过构建赫夫曼tree来做层级softmax，从复杂度 O ( V ) O(V) O(V)降低到 O ( l o g 2 V ) O(log_2V) O(log2​V)，接下来重点来说明下hierachical softmax的原理以及怎么训练hierachical softmax网络模型。

赫夫曼tree

赫夫曼tree的讲解和实现可以参考我的另外一篇博文：赫夫曼tree构建，这里就不再重复讲解了。Hierarchical softmax怎么通过赫夫曼tree来构建呢？如下图所示：

首先对所有在 V V V词表的词，根据词频来构建赫夫曼tree，词频越大，路径越短，编码信息更少。tree中的所有的叶子节点构成了词 V V V，中间节点则共有V-1个，上面的每个叶子节点存在唯一的从根到该节点的path，如上图所示， 词 w 2 w_2 w2​的path n ( w 2 , 1 ) , n ( w 2 , 2 ) , n ( w 3 , 3 ) {n(w_2,1), n(w_2,2), n(w_3,3)} n(w2​,1),n(w2​,2),n(w3​,3)，其中 n ( w , j ) n(w,j) n(w,j)表示词 w w w的path的第 j j j个节点。

叶子节点词的概率表示

上图假设我们需要计算 w 2 w_2 w2​的输出概率，我们定义从根节点开始，每次经过中间节点，做一个二分类任务（左边或者右边），所以我们定义中间节点的 n n n左边概率为 p ( n , l e f t ) = σ ( v n ′ T . h ) p(n, left) = σ({v_n^{'}}^T.h) p(n,left)=σ(vn′​T.h)
其中 v n ′ v_n^{'} vn′​是中间节点的向量，那么右边概率 p ( n , r i g h t ) = 1 − σ ( v n ′ T . h ) = σ ( − v n ′ T . h ) p(n, right)=1-σ({v_n^{'}}^T.h)= σ(-{v_n^{'}}^T.h) p(n,right)=1−σ(vn′​T.h)=σ(−vn′​T.h) 从根节点到 w 2 w_2 w2​，我们可以计算概率值为：
p ( w 2 = w O ) = p(w_2=w_O) = p(w2​=wO​)=
p ( n ( w 2 , 1 ) , l e f t ) . p ( n ( w 2 , 2 ) , l e f t ) . p ( n ( w 3 , 3 ) , r i g h t ) p(n(w_2,1), left).p(n(w_2,2),left).p(n(w_3, 3), right) p(n(w2​,1),left).p(n(w2​,2),left).p(n(w3​,3),right) = σ ( v n ( w 2 , 1 ) ′ T . h ) . σ ( v n ( w 2 , 2 ) ′ T . h ) . σ ( − v n ( w 3 , 3 ) ′ T . h ) =σ({v_{n(w_2,1)}^{'}}^T.h). σ({v_{n(w_2,2)}^{'}}^T.h). σ(-{v_{n(w_3,3)}^{'}}^T.h) =σ(vn(w2​,1)′​T.h).σ(vn(w2​,2)′​T.h).σ(−vn(w3​,3)′​T.h)

其中 σ为sigmoid函数

各叶子节点概率值相加为1

从论文里讲解的公式可以推导得出 ∑ i = 1 V p ( w i = w O ) = 1 \sum_{i=1}^{V}p(w_i=w_O) = 1 i=1∑V​p(wi​=wO​)=1

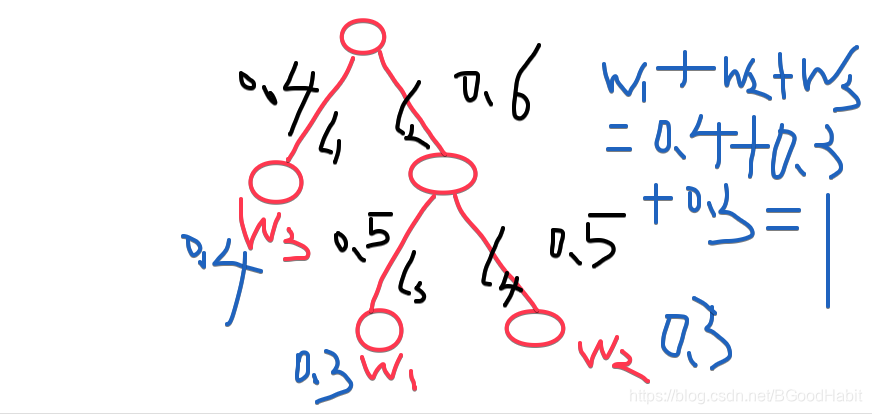

为了直观的理解，我们可以简单的计算一下，如下图所示：

假设有三个词 w 1 , w 2 , w 3 w_1,w_2,w_3 w1​,w2​,w3​，由于每个中间节点是一个二分类，则p(left)+p(right)=1，如上图所示： w 3 = 0.4 w_3=0.4 w3​=0.4， w 1 = 0.6 ∗ 0.5 = 0.3 , w 2 = 0.6 ∗ 0.5 = 0.3 w_1=0.6*0.5=0.3 , w_2=0.6*0.5=0.3 w1​=0.6∗0.5=0.3,w2​=0.6∗0.5=0.3，则： w 1 + w 2 + w 3 = 1 w_1+w_2+w_3=1 w1​+w2​+w3​=1，或者用公式表示为:
w 1 + w 2 + w 3 = l 2 ∗ l 3 + l 2 ∗ l 4 + l 1 = l 2 ( l 3 + l 4 ) + l 1 = l 2 ∗ 1 + l 1 = 1 w_1+w_2+w_3 = l_2*l_3+l2*l_4+l_1=l_2(l_3+l_4)+l_1=l_2*1+l_1=1 w1​+w2​+w3​=l2​∗l3​+l2∗l4​+l1​=l2​(l3​+l4​)+l1​=l2​∗1+l1​=1
所以每次预测所有叶子节点的概率之和为1，是一个分布，与softmax一致

怎么训练hierarchical softmax

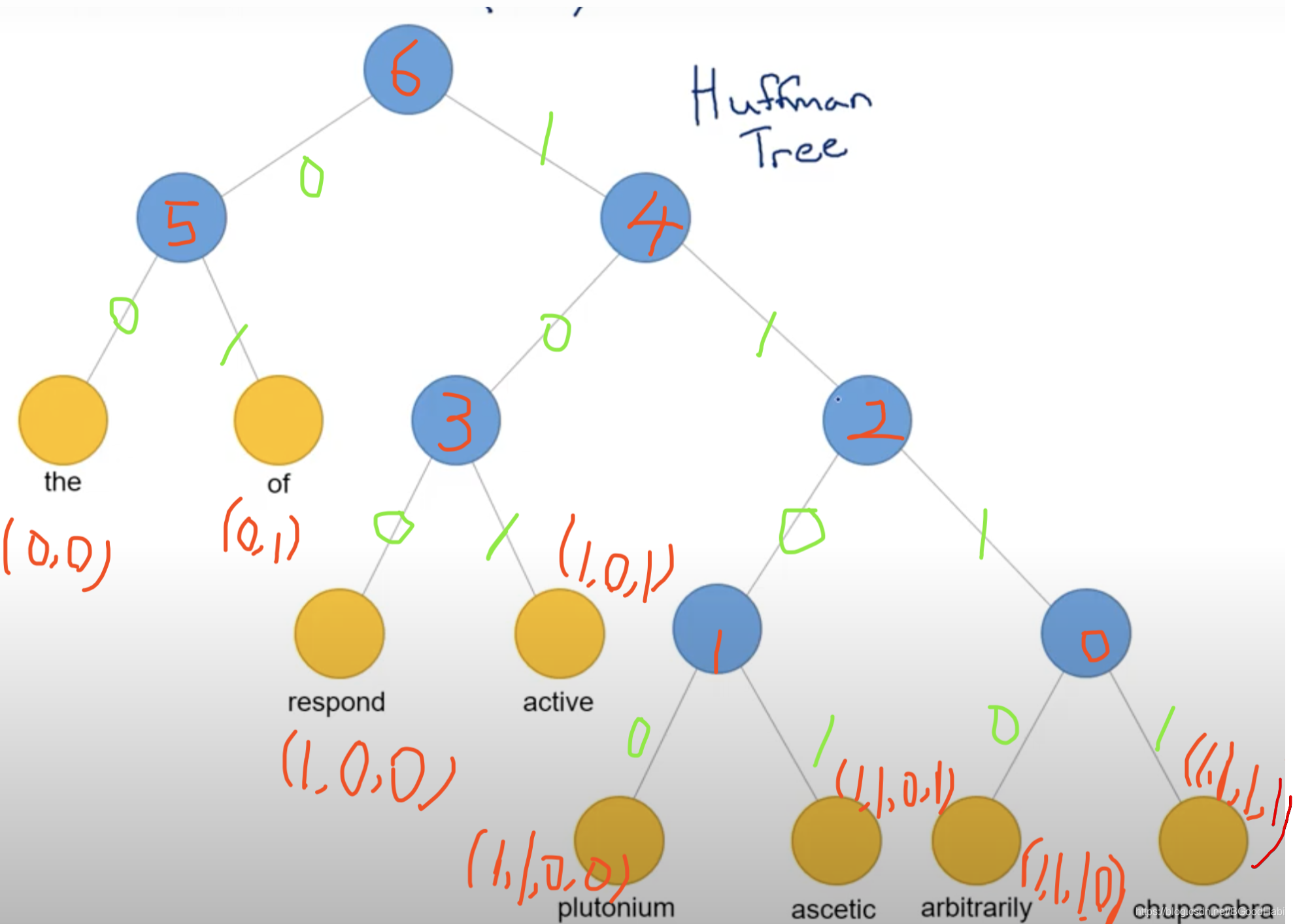

借鉴Chris在youtube讲解的视频的图片，根据赫夫曼编码对每个叶子节点进行了编码，如下所示：

假设我们的词典有word [the, of ,respond, active, plutonium, ascetic, arbitrarily, chupacabra] 共8个单词。接下对hierarchical softmax训练做一个讲解，主要步骤如下：

预处理：构建haffman树

根据语料中的每个word的词频构建赫夫曼tree，词频越高，则离树根越近，路径越短。如上图所示，词典 V V V中的每个word都在叶子节点上，每个word需要计算两个信息：路径（经过的每个中间节点）以及赫夫曼编码，例如：
“respond”的路径经过的节点是（6，4，3），编码label是（1，0，0）
构建完赫夫曼tree后，每个叶子节点都有唯一的路径和编码，hierarchical softmax与softmax不同的是，在hierarchical softmax中，不对 V V V中的word词进行向量学习，而是对中间节点进行向量学习，而每个叶子上的节点可以通过路径中经过的中间节点去表示。

模型的输入

输入部分，在cbow或者skip-gram模型，要么是上下文word对应的id词向量平均，要么是中心词对应的id向量，作为hidden层的输出向量

样本label

不同softmax的是，每个词word对应的是一个 V V V大小的one-hot label，hierarchical softmax中每个叶子节点word，对应的label是赫夫曼编码，一般长度不超过 l o g 2 V log_2V log2​V，在训练的时候，每个叶子节点的label统一编码到一个固定的长度，不足的可以进行pad

训练过程

我们用一个例子来描述，假如一个训练样本如下：

input	output
chupacabra [0,0,0,…,1,0,0,…]	active [1，0，1]

假如我们用skip-gram模型，则第一部分，根据"chupacabra" 词的one-hot编码乘以 W W W权重矩阵，得到“chupachabra”的词向量表示，也就是hidden的输出，根据目标词“active”从赫夫曼tree中得到它的路径path，即经过的节点（6，4，3），而这些中间节点的向量是模型参数需要学习的，共有 V − 1 V-1 V−1个向量，通过对应的节点id，取出相应的向量，假设是 w ′ （ 3 ∗ N ） w^{'}（3{*}N） w′（3∗N）（这里设词向量维度为N），分别与hidden输出向量相乘，再经过sigmoid函数，得到一个3*1的score分值，与实际label [1,0,1], 通过如下公式：
p a t h _ s c o r e = t f . l o g ( t f . m u l t i p l y ( l a b e l , s c o r e ) + t f . m u l t i p l y ( 1 − l a b e l , 1 − s c o r e ) ) path\_score = tf.log(tf.multiply(label, score)+tf.multiply(1-label, 1-score)) path_score=tf.log(tf.multiply(label,score)+tf.multiply(1−label,1−score))
l o s s = t f . r e d u c e _ s u m ( t f . n e g a t i v e ( p a t h _ s c o r e ) ) loss = tf.reduce\_sum(tf.negative(path\_score)) loss=tf.reduce_sum(tf.negative(path_score))
t f . m u l t i p l y ( l a b e l , s c o r e ) tf.multiply(label, score) tf.multiply(label,score)点乘，是获取该叶子节点路径中走右边各分支对应的概率分值， t f . m u l i t p l y ( 1 − l a b e l , 1 − s c o r e ) tf.mulitply(1-label, 1-score) tf.mulitply(1−label,1−score)获取路径中走左边各分支对应的概率分值，相加就是该路径[1,0,1]对应的[右分支—左分支—右分支]分别对应的概率分值 [ s c o r e 1 , s c o r e 2 , s c o r e 3 ] [score_1, score_2, score_3] [score1​,score2​,score3​]，由于小于1的分值相乘，会容易溢出，则取log，乘法变加法，loss则是与我们期望的概率值越大相反，需要取负用tf.negative实现，计算出loss，则就可以用优化器来计算模型中各参数的梯度进行更新了

模型预测

训练过程中，每个word我们都提前知道了赫夫曼编码，所以训练的时候我们平均大概只要计算 l o g 2 V log_2V log2​V的中间节点，就可以得到结果。但是在预测阶段，由于我们需要计算每个叶子节点输出概率值，然后取最大的一个概率，所以在预测阶段并不能省时间。那么怎么计算每个叶子节点也就是word的概率值？
从输入层到hidden层，得到输出向量，然后分别计算与每个叶子节点score分值。与训练过程一样，hidden向量与叶子节点的path经过的中间节点向量相乘，再sigmoid，然后用如下公式：
p a t h _ s c o r e = t f . l o g ( t f . m u l t i p l y ( l a b e l , s c o r e ) + t f . m u l t i p l y ( 1 − l a b e l , 1 − s c o r e ) ) path\_score =tf.log(tf.multiply(label, score)+tf.multiply(1-label, 1-score)) path_score=tf.log(tf.multiply(label,score)+tf.multiply(1−label,1−score))
s o c r e = t f . r e d u c e _ s u m ( p a t h s c o r e ) socre = tf.reduce\_sum(path_score) socre=tf.reduce_sum(paths​core)

计算所有叶子节点的score分值，取分值最大的则就是预测的word label
