Octavia就是将用户的API请求经过逻辑处理，转换成Haproxy或者Nginx的配置参数，下发到amphora虚机中。
Octavia的内部实现中，逻辑流程的处理主要使用TaskFlow库。
【基本概念】
·LBaas
Load Balancing as a Service，在openstack平台上，LB被作为一种服务提供给用户，用户可以按需获取可配置的业务负载分担方案。
·loadbalancer
负载均衡服务的跟对象，一般为虚机，用户基于此对负载均衡进行配置和操作。
·VIP
与LB关联的IP地址，作为外部访问后端服务的入口。
·Listener
监听器，用户可通过其配置外部对VIP访问的端口，算法，类型等等。
·Pool
负责后端的虚拟机池。在Haproxy为driver的情况下，一个Pool对应着一个独立的network namespace中运行的HaProxy进程中管理的backend。
一个VIP只会有一个Pool。
·Member
Member 对应的是 pool 里面处理网络请求的一个 OpenStack Nova 虚机。
·Health monitor
它用来检测pool里面的member的状态，支持很多种检测方法，在neutron里面是可选的。
·L7 Policy
七层转发策略，描述数据包转发动作。
·L7 Rule
七层转发规则，描述数据包转发的匹配域。（匹配部分云主机）

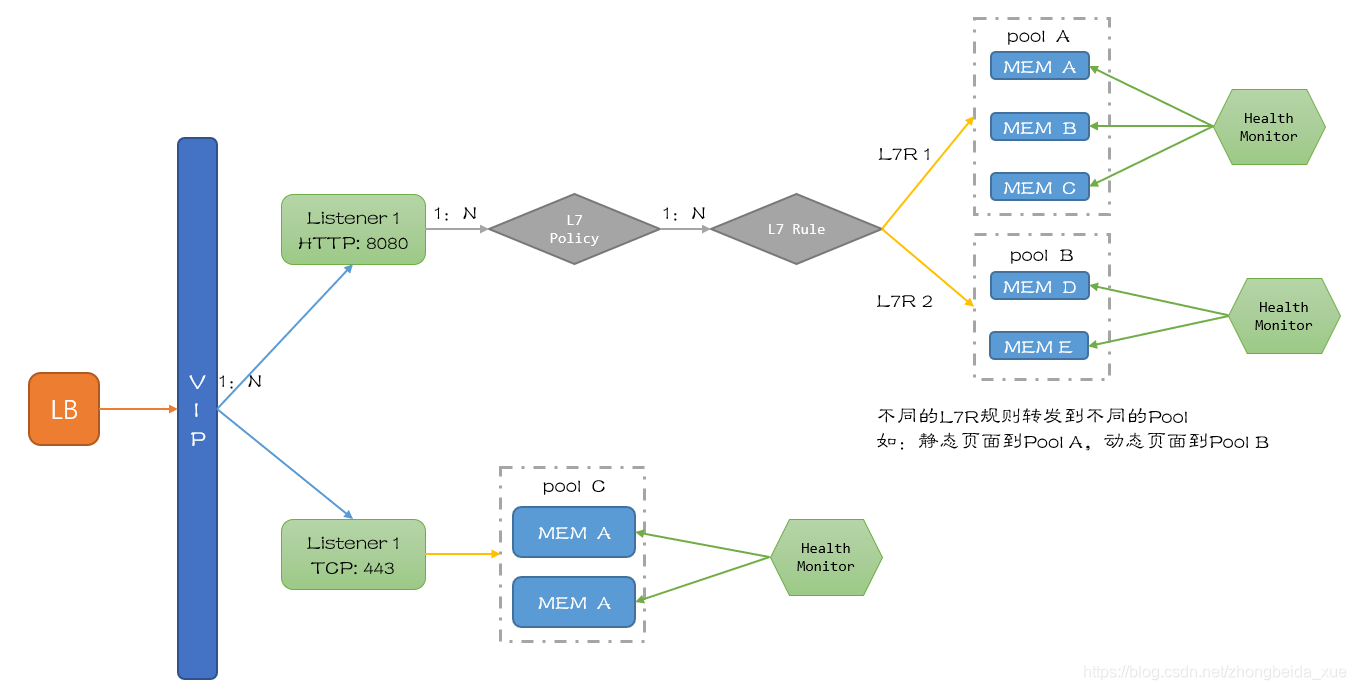

基本概念之间的交互流程如下图：
我们依旧从部分开始介绍：
·Amphora
负载均衡的载体，一般为云主机。（当然也可以使用物理机，将多个负载均衡配置到同一/两台Amphora节点上，提高数据包转发效率，但是有单点故障隐患）
·manage-network
管理网络，通常管理数据走这条线路，东侧连接Amphora，西侧连接Octavia服务进程。
·tenant-network
租户网络，内部通信使用，SLB转发报文通过租户网络到各个后端服务器上。
·vip-network
服务地址，主要用于对外提供服务。
PS：vip-net和tenant-net可以是同一个网络，但是在生产环境中建议分开，以便于更好得划分网络安全隔离。
·VM
后端服务器，用户的真实服务器。
·health-manager
octavia里面进行健康检查的进程，主要有以下两个作用：
1. 监听来自amphora虚拟机发来的运行状态数据，以此更新lb，listener，pool，member的状态，同时更新listener_statistics表（可作为计费依据），最重要的是更新amphora_health表。
2. 根据amphora_health数据表中的数据，找到异常状态的amphora虚拟机，对该虚拟机进行更换操作。（即删除旧的虚拟机，创建新的虚拟机并下发配置）
·house-keeping
名副其实的 Housekeeping（家政）服务，保障 Octavia 的健康运行。
主要实现三个功能：
SpareAmphora: 清理虚拟机的池子, 确保空闲的amphorae池大小。
DatabaseCleanup: 定期清理数据库中已删除的amphorae记录。
CertRotation: 定期更新amphorae中的证书。
·Octavia Worker
负责完成 API 请求，是 Octavia 主干功能的执行者。
主要作用是和nova，neutron等组件通信，用于虚拟机调度以及把对于虚拟机操作的指令下发给octavia agent。

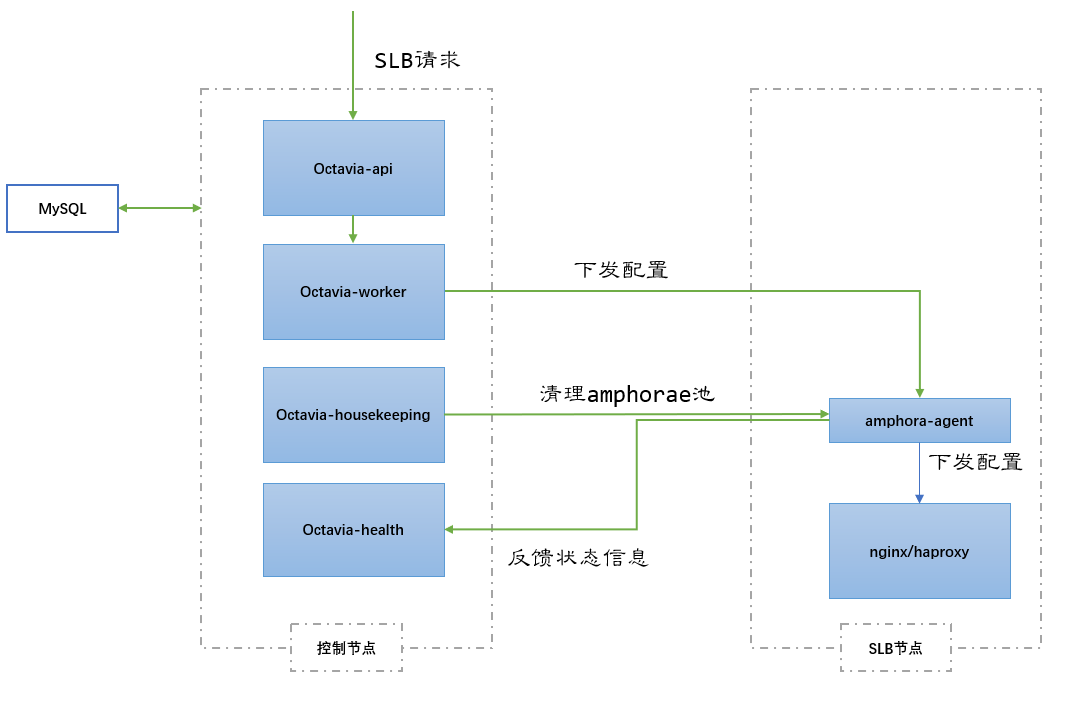

基本流程如下：
【主要流程】
·创建loadbalancer
现支持single和active standby（主备双活）两种模式的loadbalancer。
P版本只支持single。

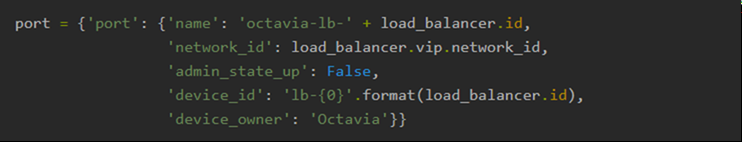

创建loadbalancer的参数中可以指定 vip 绑定的 port，如果没有指定，octavia 会自动（在 API 层）创建：
普通创建 lb 时，在 API 层会创建 lb 和 vip 的数据库记录，然后把请求交由 worker 处理。
创建loadbalancer，Octavia会创建两个虚拟机（active standby）。
如果配置enable_anti_affinity，则会针对这个 lb 先在Nova创建ServerGroup（这个ServerGroup的ID会记录在DB中），两个虚拟机就会创建在不同的host上。
虚拟机的flavor、image、network、security group、keypair信息都是从配置文件中获取。
有了虚拟机后，同时在入参的subnet下给两个虚拟机分别挂载网卡，并将VIP作为address pair配置到网卡。
然后，向虚拟机发送REST API， 参数中有VIP所在 subnet 的 CIDR，网关 IP，vrrp port 的 mac 地址，vrrp port 的 IP 地址等信息。
向amphora发送消息配置 keepalived 服务（ active standby模式）。
至此，一个 loadbalancer 就创建结束了。基本上，后面创建listener、pool、member、health monitor，都是围绕这两个虚拟机，对haproxy（nginx）和keepalived进程进行配置。
在 octavia 中，资源之间的映射关系如下：
lb： 就是两个管理员/租户的虚拟机
listener： 虚拟机里面的一个 haproxy （nginx）进程，frontend 配置
pool： haproxy （nginx）配置中的一个 backend
member： backend 配置中的一个 member
上文中，frontend指的是前端，定义一系列监听套字节，接收客户端请求；backend指的是后端，定义一系列后端服务器，请求转发。
创建完 lb，登录 amphora 验证创建 lb 后的网络配置，可以看到默认只能看到管理 IP，只有在 namespace 中才能看到 vrrp 网卡信息。
amphora-agent 启动脚本是 octavia repo 中 cmd 目录下的 agent.py。
amphora-agent 还做一件事，定时向 health-monitor 发送haproxy的运行时信息，该信息是通过向haproxy进程发送socket查询命令获取到。
·创建 listener 流程
在Octavia中，一个listener就对应amphorae 中一个haproxy进程。
首先生成haproxy配置文件，向amp发送消息，生成对应该 listener 的 haproxy 服务脚本。
再次向 amphorae 发送消息启动 haproxy 服务：
先确定listener的配置目录（/var/lib/octavia/{listener-id}/）在不在
如果是active standby，更新keepalived对各个haproxy的check脚本，
/var/lib/octavia/vrrp/check_scripts/haproxy_check_script.sh
启动haproxy服务，service haproxy-{listener_id} start
·创建pool
创建 pool 的实现基本跟创建 listener 一致，在 amphorae 中仅仅是在 haproxy 的配置文件增加backend配置。
·添加 member
在添加 member 之前，amphorae 虚拟机上已经有管理 port 和 vrrp port，其中 vrrp port 在命名空间中。
