本文将分为四个部分对下一代视频编码标准Versatile Video Coding（VVC）的变化模块进行介绍。第一部分简单介绍一下视频编码的发展历程以及VVC的编码框架；第二部分重点介绍VVC变换相比于以往的视频编码标准（HEVC、AVC）所新增加的一些特性；第三部分介绍了国内外对VVC变换硬件设计的研究现状；第四部分总结了我们当前的研究思路。
- 背景介绍
图1. 视频编码标准发展历程
上图展示了视频编码国际标准的发展历程，我们可以看到目前主要以VVC、AV1和AVS3为主流发展趋势。人们对高分辨率视频（4K、8K）的需求越来越大，因此需要更加高效的视频压缩标准来提升压缩效率降低带宽压力。按照下图所示的压缩率提升规律，编码效率每提升50%以上就会成为新一代标准，如早前的H.261、HAV1等，其性能基本持平所以我们将其称为第一代。而像AVS和H.264等比前一代提升50%就可称其为第二代，至于AVS2、H.265等相对于第二代的提升达到50%我们就将其称为第三代。现在我们正在探索的AVS3/VVC/H.266则会成为最新一代的压缩标准。
图2. 各代视频编码标准的压缩性能提升
和之前的标准类似，VVC采用基于块结构的混合编码框架，融合了帧内和帧间预测、变化编码和熵编码等模块。如下图：
图3. 视频编码框架

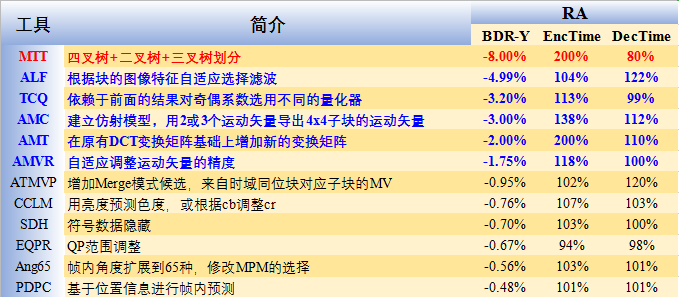

那么VVC有什么特别之处呢？我将VVC所引入的新技术以及其带来的性能提升整理成下表，我们可以看到蓝色与红色高亮的技术所带来的性能提升非常显著，但毫无疑问，这也带来了巨大的计算复杂度，从编码时间的增加上就可以看出。
表1. VVC关键技术
2. VVC变换的新特性
这一节我们重点来介绍VVC变换所增加的新特性，其可以概括为三个方面：1）更灵活的变换尺寸；2）舍弃高频变换系数；3）多变换核选择（Multiple Transform Selection, MTS）。首先，我们先简单介绍一下变换原理。
对于2D变换，都可以拆分为行方向和列方向上的1D变换。所有变换类型的1D变换计算公式如下：
其中X是表示一帧图像的输入行向量（1×N），TN是N×N整数变换矩阵，Y是经过变换计算所获得的输出列向量（N×1）。那么我们可以知道变换的实质就是矩阵计算。
2.1 更灵活的变换尺寸

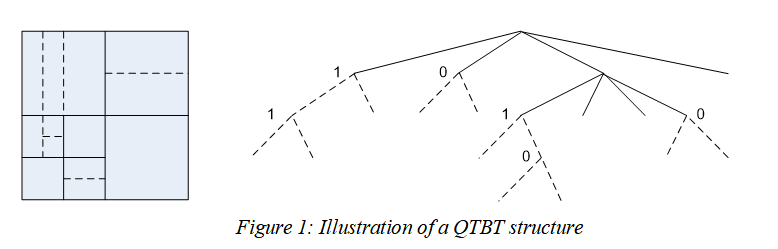

由于Multiple Type Tree（MTT）的引入，VVC支持四叉树＋二叉树＋三叉树划分（如图4），导致变换不仅支持正方形的尺寸（MxM）还支持长方形尺寸（MxN，M≠N）。除此之外，VVC还支持在行列方向上采用不同的变换类型。
图4. 灵活的块划分方式
2.2 舍弃高频变换系数
在VVC的官方测试软件VTM中，允许变换的最大尺寸为64x64。对于长或宽等于64的大尺寸变换块，直接舍弃高频变换系数，仅保留低频变换系数。例如，对于长x宽为MxN的块，若M等于64，则只保留左边的32列，若N等于64，则只保留上方的32行。如果当前为变换跳过模式，则保留所有变换系数。
2.3 多变换核选择（MTS）

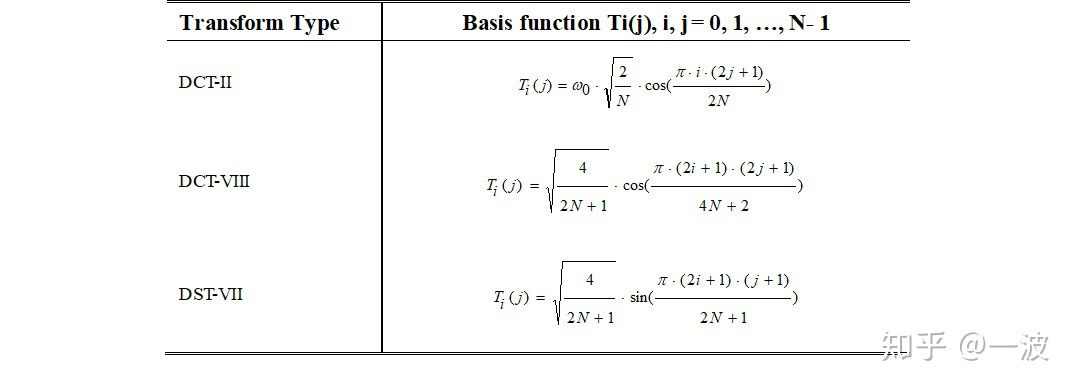

除了HEVC中的DCT-II变换，VVC引进了两种新的变换方式DST-VII 和DCT-VIII，帧内帧间编码块从这三种变换方式中进行选择。下表为三种变换方式的基函数。
表2. 变换基函数
为了控制MTS的复杂度，分别在帧内和帧间的SPS level对是否使用MTS进行标记，若SPS level标记表示可以使用MTS，则每个CU也有一个Flag标记当前CU是否使用MTS。MTS在CU级别的flag只有在满足以下两种情况时才会存在：
1）长和宽都小于等于32； 2）CBF Flag等于1；
这里值得注意的是，MTS仅仅适用于亮度分量。具体可参考链接：https://blog.csdn.net/baidu_28446365/article/details/90174414
3. 国内外研究现状
每一代视频编码标准的出现，都会促进其软件加速和硬件优化方面的研究。在残差编码、率失真优化（RDO）过程中，变换都是高频使用、计算量大的一个模块。目前，国内外有很多学者针对变换操作，提出了一些area-efficient、low-power的硬件架构。在过去几年里，大量的工作都是围绕HEVC的DCT-II展开的，而这些工作的核心都离不开Chen等人所提出的矩阵分解算法，这是一种迭代的分解方式，就是将DCT-II变换矩阵分解成两部分（偶部分AN/2和奇部分RN/2），AN/2可以按照上述继续分解，如下式所示。通过这种方式可以有效地降低计算复杂度，化大为小。
由于VVC是一个正在发展、不断完善的新标准，目前针对VVC变换的相关研究很少。并且，由于变换尺寸和类型的差异，之前关于HEVC变换的相关工作无法直接应用于VVC变换。有少量研究是针对JEM（HEVC向VVC过渡的版本）做的，JEM变换包含五种可供选择的变换核，除VVC的三种外，增加了DCT-V和DST-I。

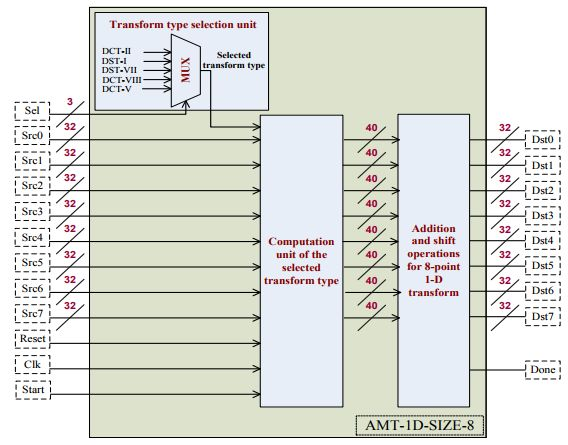

A. Kammoun等人【3】【4】面向五种变换核，使用无乘法器的多常量乘法（Multiplierless Multiple Constant Multiplication，MCM）为每一种变换核都设计了相应的1D 4-point和8-point计算单元，并且统计了所使用的加法器和移位操作数，发现硬件资源消耗有效降低。下图是他们给出的1D 8-point变换实现的整体框架。
图5. 1D 8-point AMT实现【4】

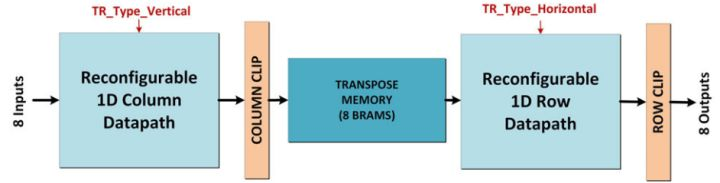

A. C. Mert等人【5】首次实现了5种变换核的2D变换，并且可以根据输入信号（TR_Type_Vertical、TR_Type_Horizontal）选择变换类型进而对相应数据通路进行重构。这种可重构的架构大大减少了area，是一种高性能架构，美中不足的是变换尺寸仅支持4×4和8×8。
图6. 2D可重构架构【5】

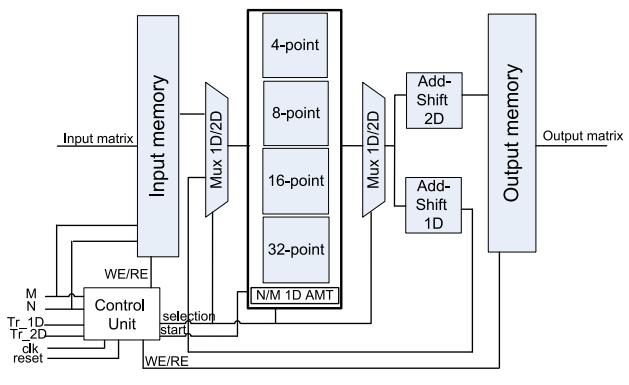

随后A. Kammoun等人【6】为五种变换核提出了一个统一的2D变换架构，可支持最大变换尺寸为32×32，采用折叠型框架并且设计了流水线，图8给出了4×4块变换的流水线处理时序图。该实现以大量的硬件资源消耗为代价来换取设计的统一完整性。
图7. 2D AMT实现【6】

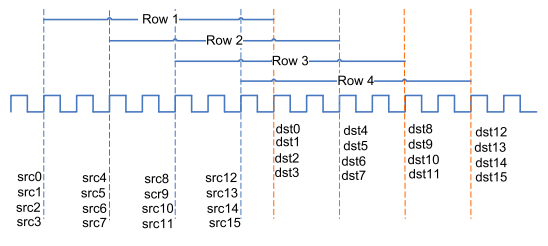

图8. 4×4块流水线处理时序图【6】
4. 研究思路
在做变换模块的硬件设计时，如何减少硬件代价、降低能耗是研究的一个重点。我们的研究主要从以下几个方面开展：
1）降低计算单元的硬件复杂度。对于1D变换（实质就是矩阵乘法），我们需要设计核心计算单元（乘法块），而有效地减少计算单元的硬件资源消耗才能降低整个2D实现的area。我们发现MCM仅通过加法和移位操作就能完成乘法块的设计。而移位操作的硬件消耗很少，通过rewire就可以实现，那么如何减少加法器的数目就是研究之重。我们采用了RAG-n算法——一种有效减少加法器数目的算法来进行我们核心计算单元的设计。
2）支持长方形变换尺寸（M×N，M≠N）的中间数据存储。我们知道，2D变换过程可以分解为先行变换再列变换，那行变换得到的中间结果存至转置存储器，再由列变换读取数据进行计算最终完成2D变换。高效的数据存储模式可以大大提高计算效率，减少不必要的数据读取时间。我们针对了长方形变换块设计了对角线式的数据存储模式，使流水线设计成为可能。
3）支持混合块尺寸的流水线设计。我们知道变换块尺寸有大有小，形状各异，那么在混合的块尺寸输入下，如何使整个设计流水线化？我们通过下面这张图来说明。以（a）为例，当我们完成16×16块的行变换，并将数据存至转置存储器（Transpose Memory, TM）后，我们开始从TM中读数据并同时进行下一个块（32×32）的行变换，当我们完成了前一个块的列读取后，当前的32×32块并没有完成行变换，因此还不能读取列数据，需要等待（A timing gap）。而我们的设计以经过高频系数舍弃所支持的最大变换尺寸32×32为范围，进行流水化，当完成32×32块范围（可以由很多不同的子块组成）内的所有行变换再开启列变换，如（c）所示。

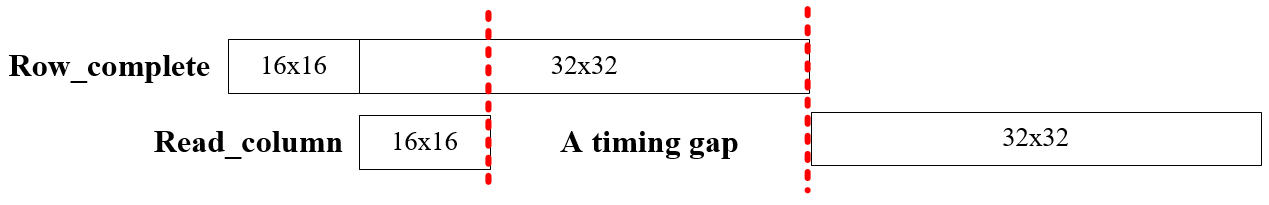

（a）Case 1: A timing gap.

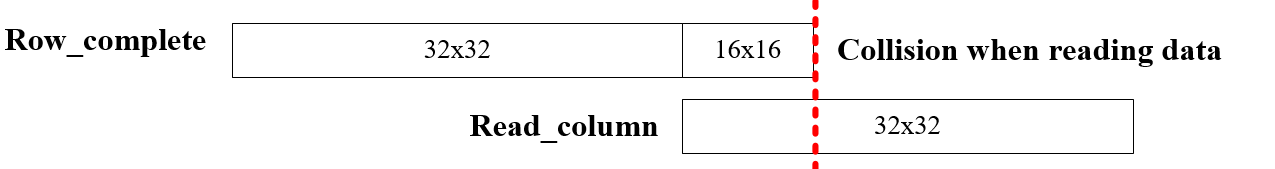

（b）Case 2: A reading data collision.

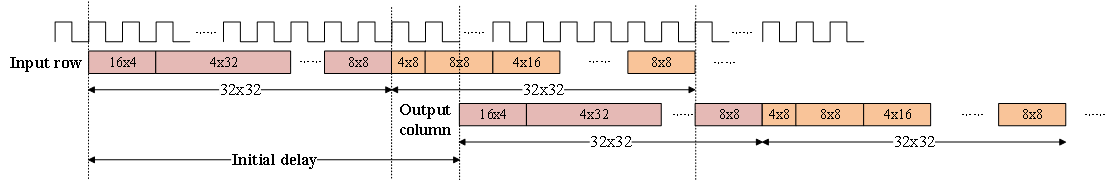

（c）The timing chronogram of proposed pipelined architecture (different colors mean that these TUs belong to different 32×32 block ranges). 图9. 混合块尺寸的流水线化

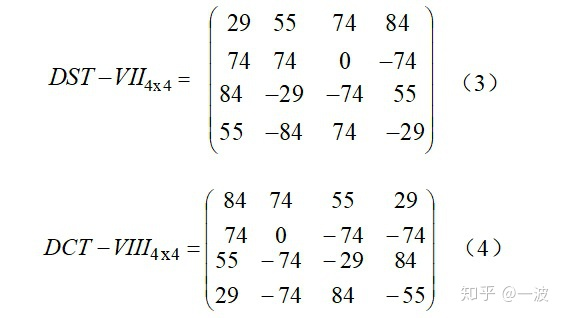

4）寻找不同变换类型的共性。我们发现DST-VII和DCT-VIII之间有着非常奇妙的关系，与DST-VII变换矩阵（3）相比，DCT-VIII（4）的每一行都和它有着相同的系数，只是顺序相反，并且在第偶数行符号相反。这样的话，我们仅需反转输入顺序并分配合适的输出符号，便可以在不增加计算复杂度的基础上轻松在DST-VII架构中实现DCT-VIII变换。
