K8S安装dashboard、prometheus、grafana进行集群监控

空扰寡人 提交于 2020-05-02 16:59:56

1.1  准备工作

首先要搭建K8S集群,请参考另一篇文档: https://www.cnblogs.com/taoweizhong/p/10467795.html

在此基础上,本文安装K8s dashboard、prometheus、grafana进行监控(注意上篇文档中一个虚拟机的IP地址和这里有不同,原因没有配置静态IP)。

本文中涉及容器的部署方式说明:

  •          K8s dashboard采用K8S集群管理的部署方式
  •          prometheus和grafana仅仅采用容器化部署,没有采用K8S集群管理的部署。

本文需要下载对应的镜像如下:

prom/prometheus latest

grafana/grafana latest

docker.io/siriuszg/kubernetes-dashboard-amd64 latest

docker.io/google/cadvisor v0.24.1(不知道为啥latest无法连接上prometheus)

quay.io/prometheus/node-exporter latest

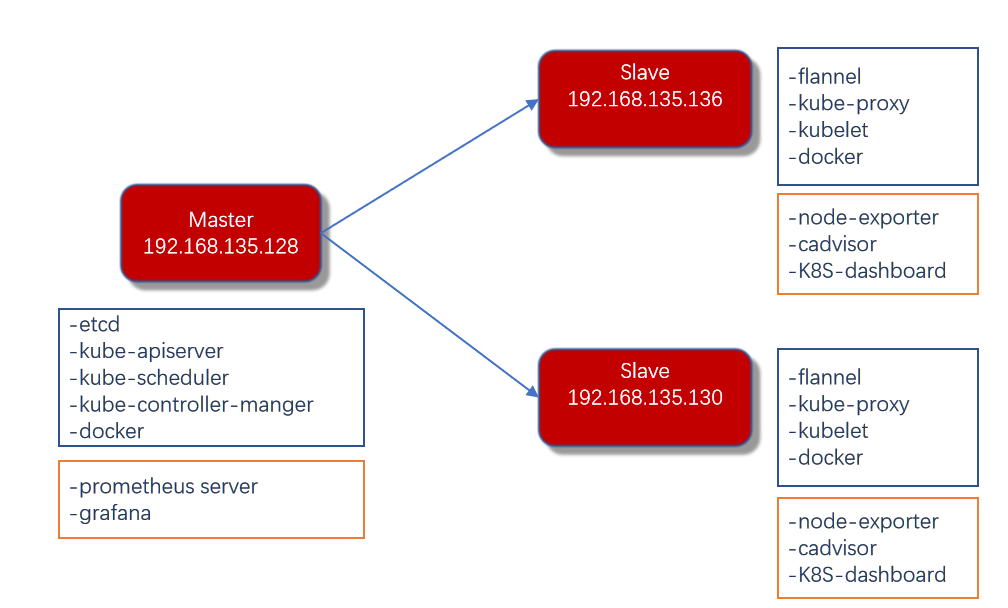

本文组网如下图:





1.2  K8S Dashboard

K8S Dashboard是官方的一个基于WEB的用户界面(个人觉得比较简陋),专门用来管理K8S集群,并可展示集群的状态。K8S集群安装好后默认没有包含Dashboard,我们需要额外创建它,下面我们具体实现如何安装它。

第一步:查找镜像

[root@slave1 taoweizhong]# docker search dashboard

docker.io   docker.io/siriuszg/kubernetes-dashboard-amd64

docker.io/siriuszg/kubernetes-dashboard-amd64                     v1.5.1              be6763d992e0        2 years ago         104 MB

这里省略了其他类似镜像。

第二步:拉取镜像:

[root@slave1 taoweizhong]# docker pull docker.io/siriuszg/kubernetes-dashboard-amd64



第三步:编写脚本(这里dashboard采用K8S集群管理)

dashboard-service.yaml

[root@master democonfig]# cat dashboard-service.yaml

kind: Service
apiVersion: v1
metadata:
  labels:
    app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kube-system
spec:
  type: NodePort
  ports:
  - port: 80
    targetPort: 9090
  selector:
    app: kubernetes-dashboard



 [root@master democonfig]# cat kubernetes-dashboard.yaml

kind: Deployment
apiVersion: extensions/v1beta1
metadata:
  labels:
    app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kube-system
spec:
  replicas: 1
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      app: kubernetes-dashboard
  template:
    metadata:
      labels:
        app: kubernetes-dashboard
      annotations:
        scheduler.alpha.kubernetes.io/tolerations: |
          [
            {
              "key": "dedicated",
              "operator": "Equal",
              "value": "master",
              "effect": "NoSchedule"
            }
          ]
    spec:
      containers:
      - name: kubernetes-dashboard
        image: docker.io/siriuszg/kubernetes-dashboard-amd64:v1.5.1
        imagePullPolicy: Always
        ports:
        - containerPort: 9090
          protocol: TCP
        args:
        - --apiserver-host=http://192.168.135.128:8080
        livenessProbe:
          httpGet:
            path: /
            port: 9090
          initialDelaySeconds: 30
          timeoutSeconds: 30



第四步:执行并部署

[root@master democonfig]# kubectl create -f kubernetes-dashboard.yaml

[root@master democonfig]# kubectl create -f dashboard-service.yaml



这里对应的删除脚本为:

[root@master democonfig]# kubectl delete -f kubernetes-dashboard.yaml

[root@master democonfig]# kubectl delete -f dashboard-service.yaml



第五步:访问Dashboard

先查询下容器是否启动:

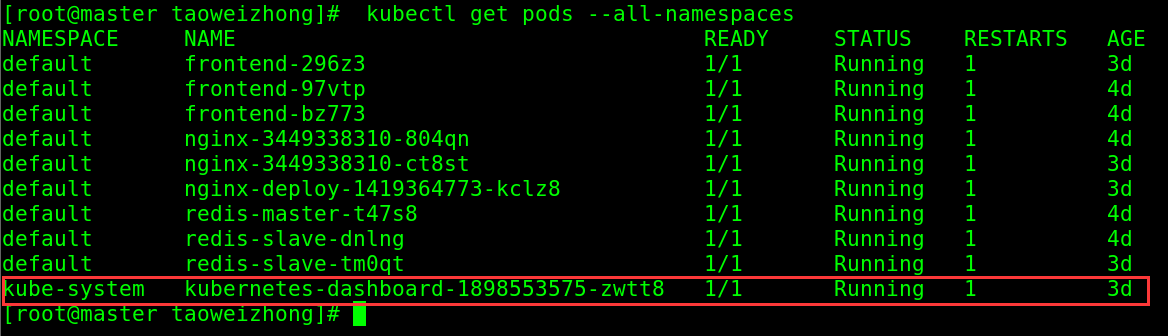

[root@master democonfig]# kubectl get pods --all-namespaces -o wide

(注意这里是namespace为 kube-system,查询时需要增加命名空间)

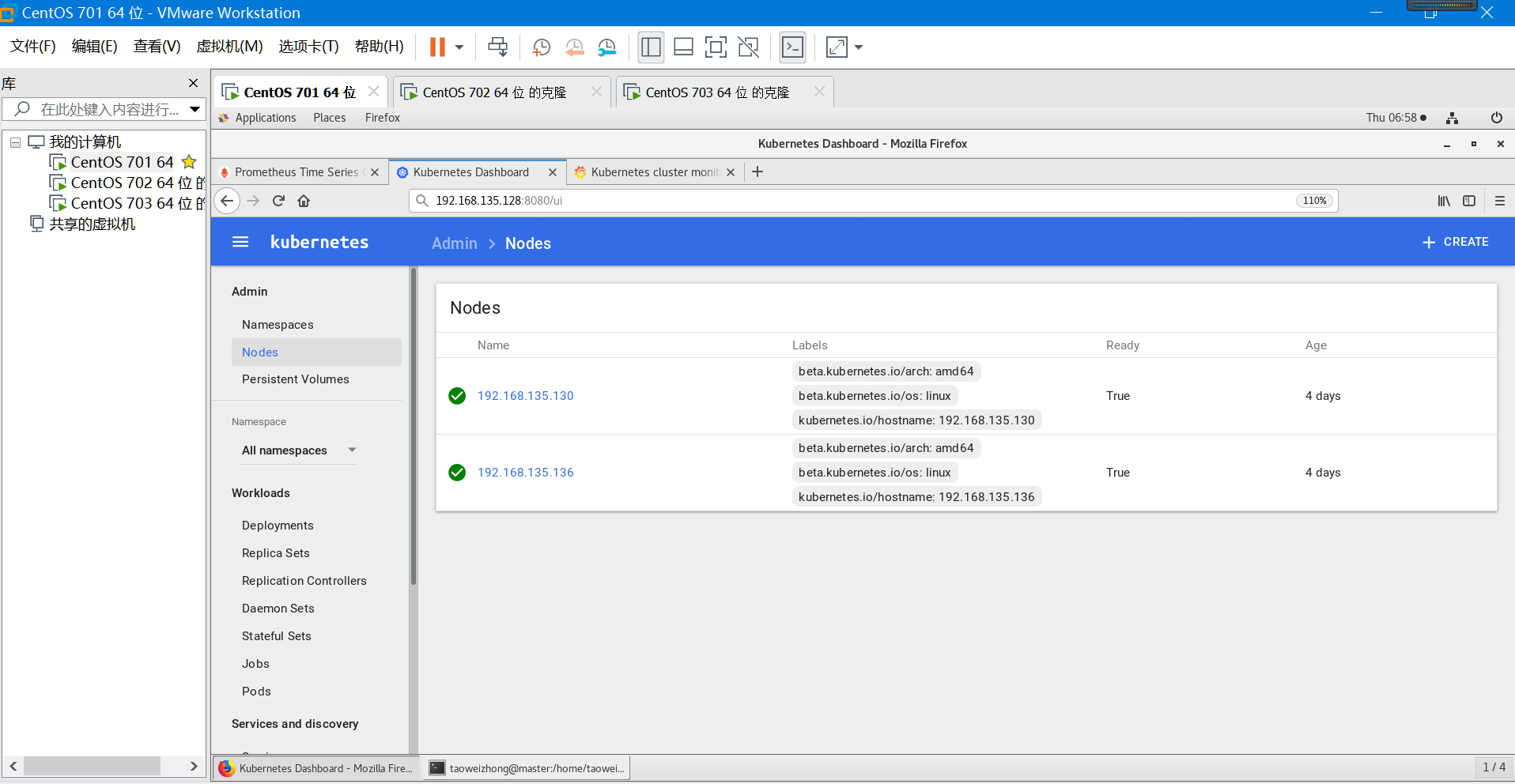

打开浏览器并输入:

http://192.168.135.128:8080/ui   或者

http://192.168.135.128:8080/api/v1/proxy/namespaces/kube-system/services/kubernetes-dashboard/





遇到的问题说明:

1.关闭iptables防火墙 (如果是防火墙原因导致的master节点无法ping通node之上的Pod节点)

systemctl stop iptables

systemctl disable iptables

即使关闭了防火墙跨主机间容器、pod始终无法ping通

这是由于linux还有底层的iptables,所以在node上分别执行:

iptables -P INPUT ACCEPT

iptables -P FORWARD ACCEPT

iptables -F

iptables -L -n

2.由于关闭或者重启docker而导致的网络未更新问题引起。

Master节点启动 注意先启动kubernetes,再启动docker(如果是关闭docker或者重启docker导致的网络问题,重启master和node节点,注意重启顺序)

主Master节点重启顺序

systemctl enable docker

systemctl enable etcd kube-apiserver kube-scheduler kube-controller-manager

systemctl restart etcd kube-apiserver kube-scheduler kube-controller-manager

systemctl restart flanneld docker

Node从节点重启顺序

systemctl restart kubelet kube-proxy

systemctl restart flanneld docker

systemctl enable flanneld kubelet kube-proxy docker

1.3  Prometheus安装

Prometheus 是由 SoundCloud 开发的开源监控报警系统和时序列数据库(TSDB),自2012年起,许多公司及组织已经采用 Prometheus,该项目有着非常活跃的开发者和用户社区,现在已成为一个独立的开源项目核。

其工作流程是:Prometheus server 定期从配置好的 jobs 或者 exporters 中拉 metrics,或者接收来自 Pushgateway 发过来的 metrics,或者从其他的 Prometheus server 中拉 metrics。

Prometheus server 在本地存储收集到的 metrics,并运行已定义好的 alert.rules,记录新的时间序列或者向 Alertmanager 推送警报。Alertmanager 根据配置文件,对接收到的警报进行处理,发出告警。在图形界面中,可视化采集数据。

Prometheus 中存储的数据为时间序列,是由 metric 的名字和一系列的标签(键值对)唯一标识的,不同的标签则代表不同的时间序列。

metric 名字:该名字应该具有语义,一般用于表示 metric 的功能,例如:http_requests_total, 表示 http 请求的总数。

标签:使同一个时间序列有了不同维度的识别。例如 http_requests_total{method="Get"} 表示所有 http 请求中的 Get 请求。当 method="post" 时,则为新的一个 metric。

样本:实际的时间序列,每个序列包括一个 float64 的值和一个毫秒级的时间戳。

格式:<metric name>{<label name>=<label value>, …},例如:http_requests_total{method="POST",endpoint="/api/tracks"}。



下面介绍其安装步骤(这里直接采用容器化安装,非基于K8S集群管理安装,因此在K8S的pods中看不到):

【步骤1到4在master节点安装】

第一步:查找镜像

[root@master prometheus]# docker search prometheus

NAME      DESCRIPTION     STARS    OFFICIAL AUTOMATED

prom/prometheus     692        [OK]

第二步:拉取镜像

[root@master prometheus]# docker pull prom/prometheus

第三步编写:prometheus.yml文件

root@master prometheus-1.7.1.linux-amd64]# cat prometheus.yml

global:

  scrape_interval:     15s

  external_labels:

    monitor: 'codelab-monitor'

scrape_configs:
  - job_name: 'prometheus'
    scrape_interval: 5s
    static_configs:
      - targets: ['192.168.135.128:9090']
  - job_name: 'kubernetes-nodes-cadvisor'
    kubernetes_sd_configs:
    - api_server: 'http://192.168.135.128:8080'
      role: node
    relabel_configs:
    - action: labelmap
      regex: __meta_kubernetes_node_label_(.+)
    - source_labels: [__meta_kubernetes_role]
      action: replace
      target_label: kubernetes_role
    - source_labels: [__address__]
      regex: '(.*):10250'
      replacement: '${1}:8080'
      target_label: __address__
  - job_name: 'kubernetes_node'
    kubernetes_sd_configs:
    - role: node
      api_server: 'http://192.168.135.128:8080'
    relabel_configs:
    - source_labels: [__address__]
      regex: '(.*):10250'
      replacement: '${1}:9100'
      target_label: __address__

说明:一个典型的配置格式

global:

  # 抓取间隔,默认为 1m

  [ scrape_interval: <duration> | default = 1m ]

  # 抓取超时时间,默认为 10s

  [ scrape_timeout: <duration> | default = 10s ]

  # 规则评估间隔,默认为 1m

  [ evaluation_interval: <duration> | default = 1m ]

# 抓取配置

scrape_configs:

  [ - <scrape_config> ... ]

# 规则配置

rule_files:

  [ - <filepath_glob> ... ]

# 告警配置

alerting:

  alert_relabel_configs:

    [ - <relabel_config> ... ]

  alertmanagers:

    [ - <alertmanager_config> ... ]



第四步:启动镜像

[root@master prometheus]# docker run -d -p 9090:9090 --name=prometheus -v /home/taoweizhong/data/prometheus/prometheus-1.7.1.linux-amd64/prometheus.yml:/etc/prometheus/prometheus.yml prom/prometheus

由于是容器化安装, 这里需要注意虚拟机上编写的prometheus.yml 文件位置,否则会启动错误。



【步骤5到7需要每个slave节点上都需要安装】

 在下面的步骤开始之前先了解下:

Prometheus提供的NodeExporter项目可以提取主机节点的关键度量指标,通过Kubernetes的DeamonSet模式可以在各主机节点上部署一个NodeExporter实例,实现对主机性能指标数据的监控。

Cadvisor Google用来监测单节点的资源信息的监控工具,提供了一目了然的单节点多容器的资源监控功能。Google的Kubernetes中也缺省地将其作为单节点的资源监控工具,各个节点缺省会被安装上Cadvisor。总结起来主要两点:展示 Host 和容器两个层次的监控数据;展示历史变化数据。

由于 cAdvisor 提供的操作界面简陋,且需要在不同页面之间跳转,只能监控一个 host。但 cAdvisor 的一个亮点是它可以将监控到的数据导出给第三方工具,由这些工具进一步加工处理。我们可以把 cAdvisor 定位为一个监控数据收集器,收集和导出数据是它的强项,而非展示数据。



第五步:拉取cadvisor和node-exporter镜像

[root@slave1 taoweizhong]# docker pull docker.io/google/cadvisor

[root@slave1 taoweizhong]# docker pull quay.io/prometheus/node-exporter:v0.24.1

注意这里拉取node-exporter的是:v0.24.1版本,latest不知为啥无法和Prometheus集成起来。



第六步:启动cadvisor和node-exporter镜像

[root@slave1 taoweizhong]#docker run -d -p 9100:9100 -v "/proc:/host/proc" -v "/sys:/host/sys" -v "/:/rootfs" --net=host quay.io/prometheus/node-exporter   --path.procfs /host/proc --path.sysfs /host/sys --collector.filesystem.ignored-mount-points "^/(sys|proc|dev|host|etc)($|/)"



[root@slave1 taoweizhong]#docker run --volume=/:/rootfs:ro --volume=/var/run:/var/run:rw --privileged=true --volume=/sys:/sys:ro --volume=/var/lib/docker/:/var/lib/docker:ro --publish=8080:8080 --detach=true --name=cadvisor --restart=always google/cadvisor:v0.24.1



这里参数不做具体说明了,这两个容器的目的是在slave节点采集数据给Prometheus

第七步:检查镜像启动状态





第八步:先查看下cadvisor 和node-exporter在http端口提供的指标项

在浏览器中输入:http://192.168.135.136:9100/metrics

(注意:IP地址为部署容器的宿主机,端口是容器映射到虚拟机上的端口) node-exporter返回的指标如下,有很多指标:



在浏览器中输入:http://192.168.135.136:8080/metrics

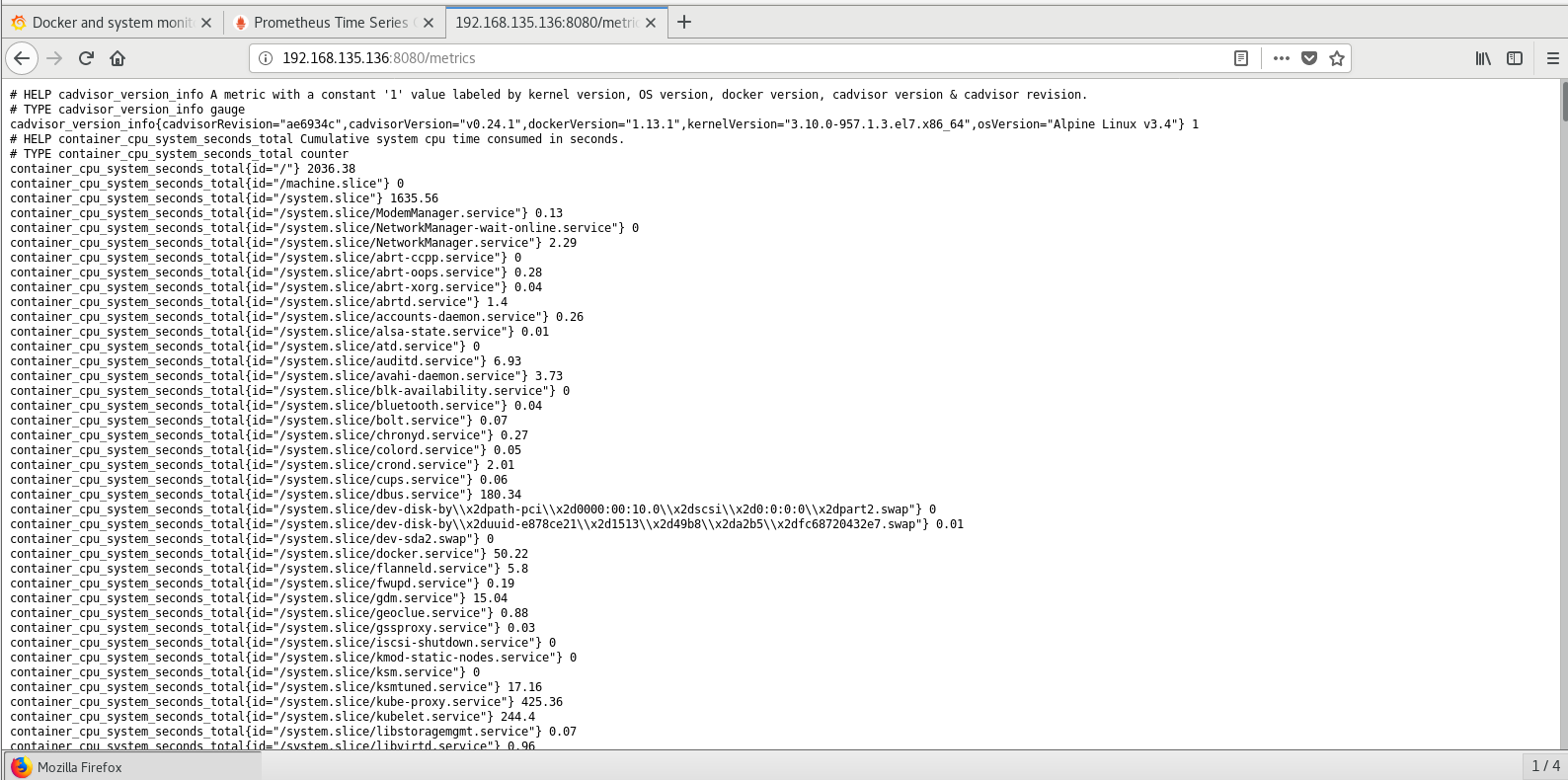

(注意:IP地址为部署容器的宿主机,端口是容器映射到虚拟机上的端口)cadvisor返回的指标如下,有很多指标:

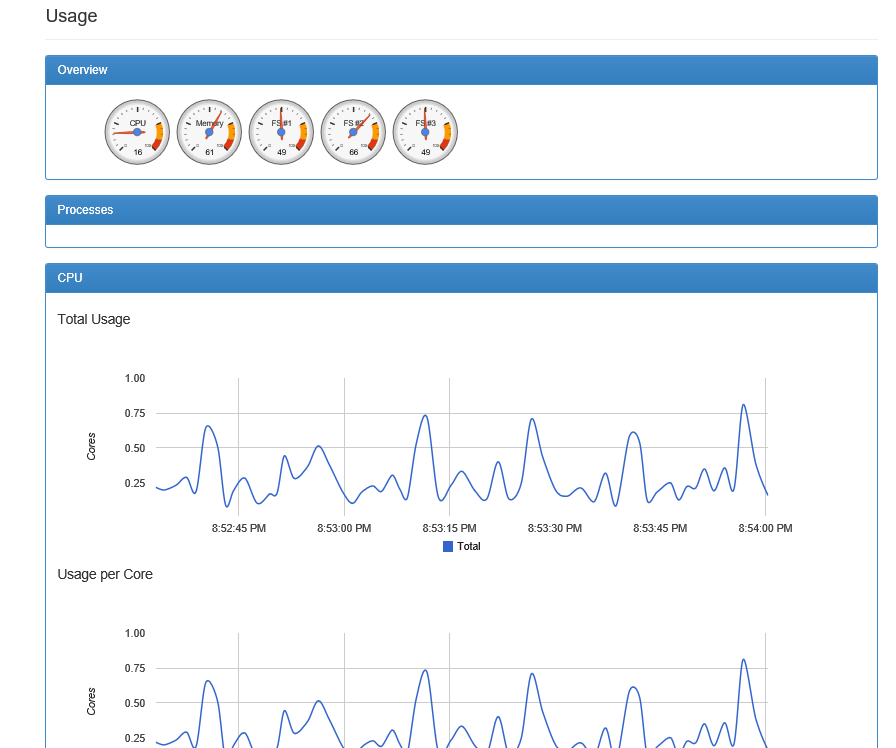

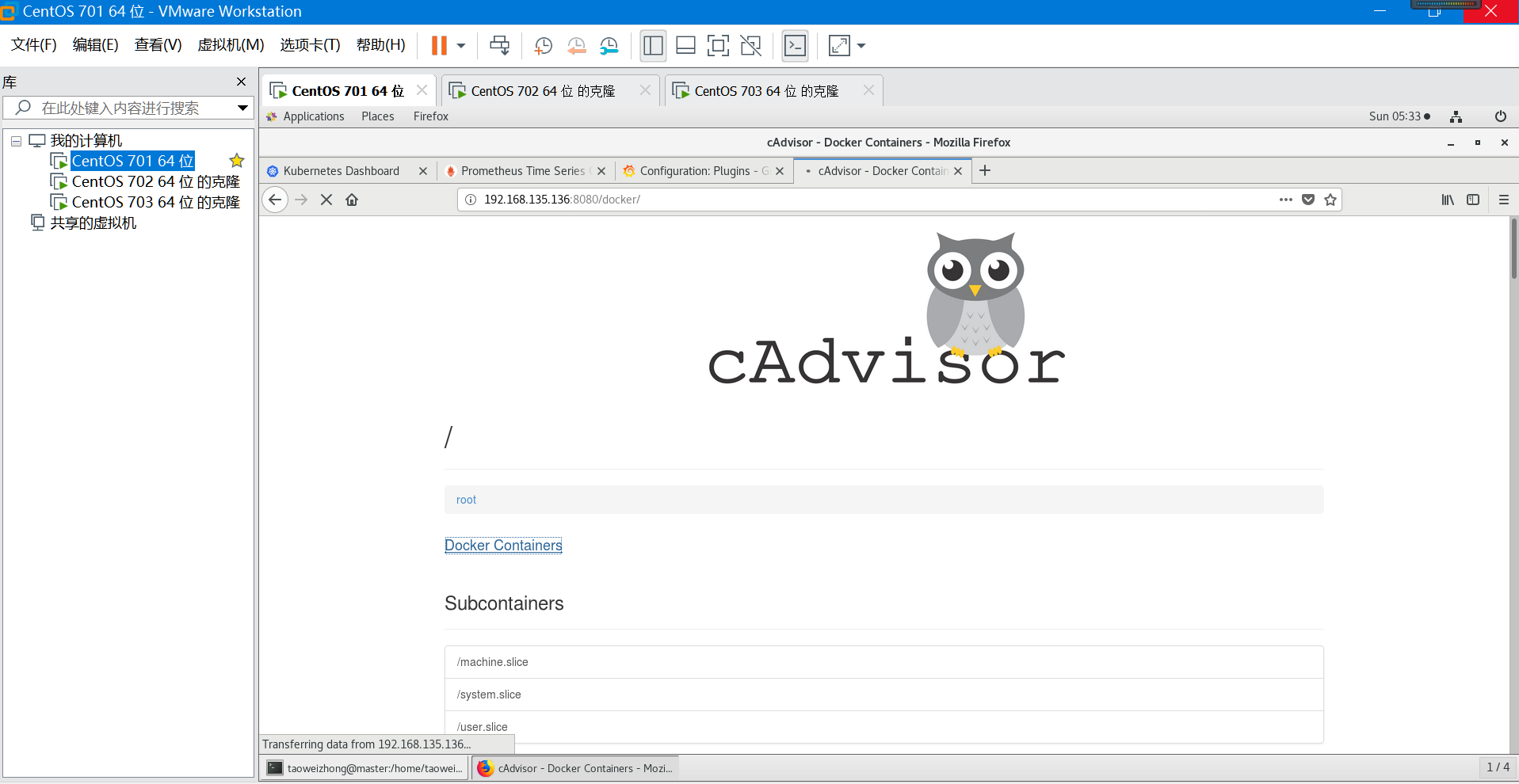

第九步:查看cadvisor 的简陋图形界面:

cAdvisor 会显示当前 host 的资源使用情况,包括 CPU、内存、网络、文件系统等。

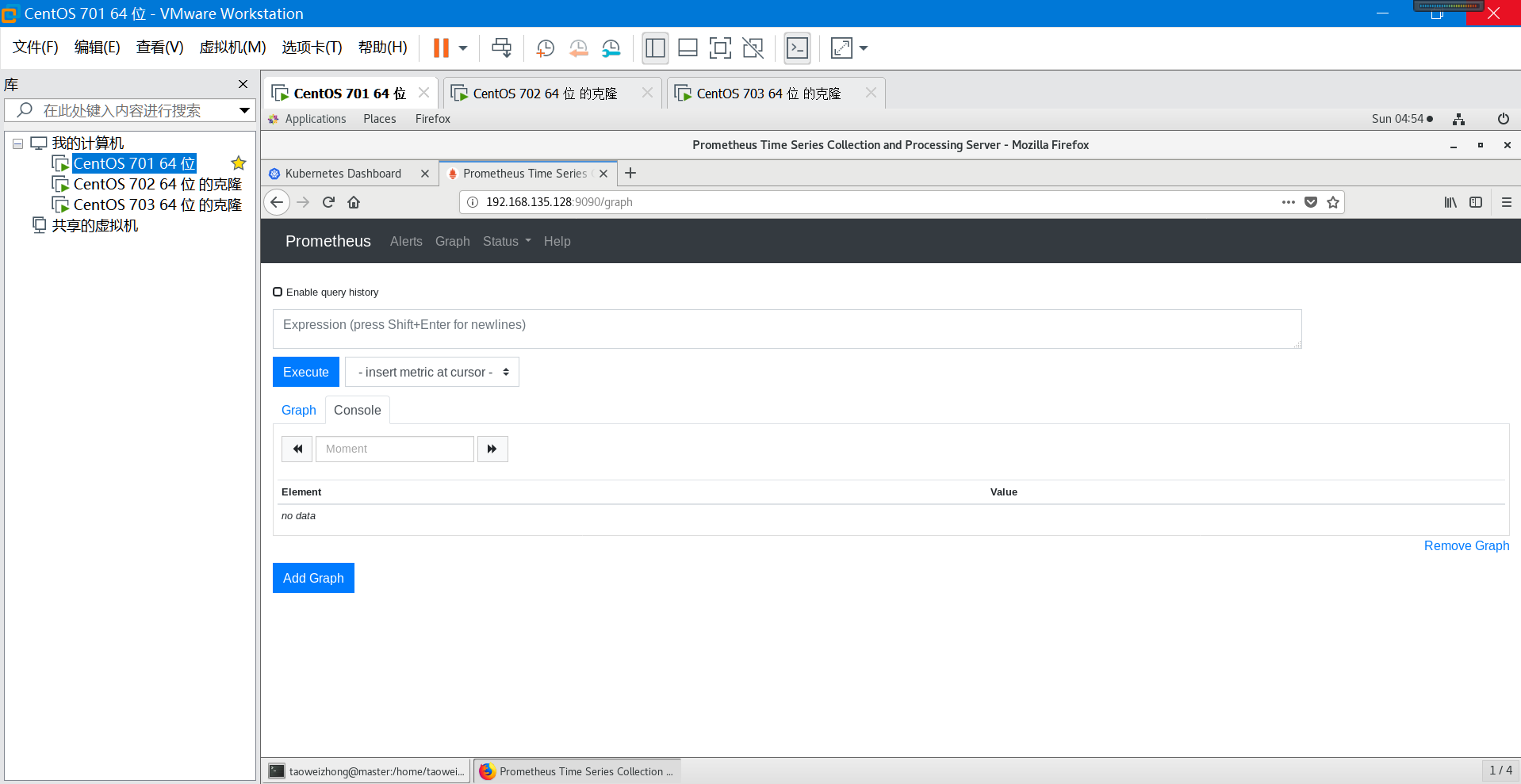

第十步:访问prometheus图形界面:

 在运行后,访问 http://192.168.135.128:9090/graph (IP地址是prometheus容器所在宿主机,端口是启动时候指定的映射到虚拟机端口

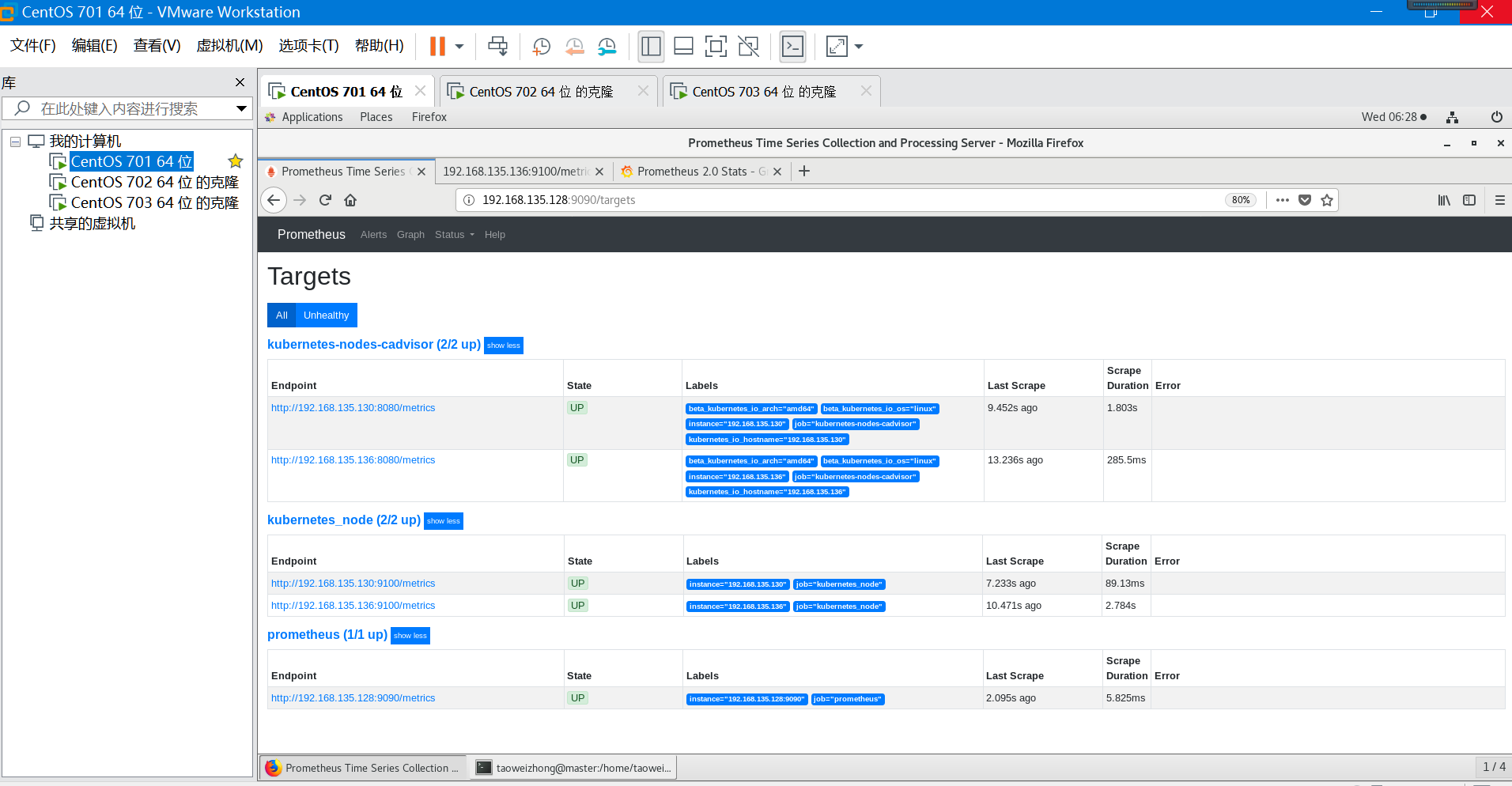

第十一步:切换到target(从菜单status->Targets),这样Prometheus的安装就成功了,我们可以看到EndPoint已经连接正常UP,如果这里状态为down,表示连接不正常,需要查看原因,可能是防火墙之类的。



 由于Grafana提供了很漂亮的图形界面,下面我们将Prometheus和Grafana集成起来。

1.4  Grafana安装

Grafana是一个开源的度量分析与可视化套件。经常被用作基础设施的时间序列数据和应用程序分析的可视化。Grafana支持许多不同的数据源。每个数据源都有一个特定的查询编辑器,该编辑器定制的特性和功能是公开的特定数据来源。 官方支持以下数据源:Graphite,InfluxDB,OpenTSDB,Prometheus,Elasticsearch,CloudWatch和KairosDB。

基本概念说明:

Data Source:grafana确切的说是一个前端展示工具,将数据以非常美观直接的图形展示出来。那么这些数据必须有一个来源吧,grafana获取数据的地方就称为Data Source。

DashBoard:仪表盘,就像汽车仪表盘一样可以展示很多信息,包括车速,水箱温度等。Grafana的DashBoard就是以各种图形的方式来展示从Datasource拿到的数据。

Row:DashBoard的基本组成单元,一个DashBoard可以包含很多个row。一个row可以展示一种信息或者多种信息的组合,比如系统内存使用率,CPU五分钟及十分钟平均负载等。所以在一个DashBoard上可以集中展示很多内容。

Panel:面板,实际上就是row展示信息的方式,支持表格(table),列表(alert list),热图(Heatmap)等多种方式,具体可以去官网上查阅。

Query Editor:用来指定获取哪一部分数据。类似于sql查询语句,比如你要在某个row里面展示test这张表的数据,那么Query Editor里面就可以写成select *from test。

Organization:org是一个很大的概念,每个用户可以拥有多个org,grafana有一个默认的main org。用户登录后可以在不同的org之间切换,前提是该用户拥有多个org。不同的org之间完全不一样,包括datasource,dashboard等都不一样。

User:这个概念应该很简单,不用多说。Grafana里面用户有三种角色admin,editor,viewer。admin权限最高,可以执行任何操作,包括创建用户,新增Datasource,创建DashBoard。editor角色不可以创建用户,不可以新增Datasource,可以创建DashBoard。viewer角色仅可以查看DashBoard。在2.1版本及之后新增了一种角色read only editor(只读编辑模式),这种模式允许用户修改DashBoard,但是不允许保存。每个user可以拥有多个organization。



这里我采用容器化部署,但是grafana容器并没有纳入K8S管理范围,因此安装后使用kubectl get pod命令是查找不到的,具体操作如下:

第一步:查找镜像

 [root@master prometheus-1.7.1.linux-amd64]# docker search grafana

NAME       DESCRIPTION      STARS   OFFICIAL  AUTOMATED

grafana/grafana   The official Grafana docker container           1084

【这里省略了一部分镜像列表】

第二步:下载镜像

 [root@master prometheus-1.7.1.linux-amd64]# docker pull grafana/Grafana

第三步:启动镜像

 [root@master prometheus-1.7.1.linux-amd64]# docker run -d --name grafana  -p 3000:3000 grafana/grafana Grafana

d68d28806b435bee1cce00745820be92dc3f39353e3aabf6c72eb5ab15a0b652

注意端口映射到3000,后续访问需要

第四步:浏览界面

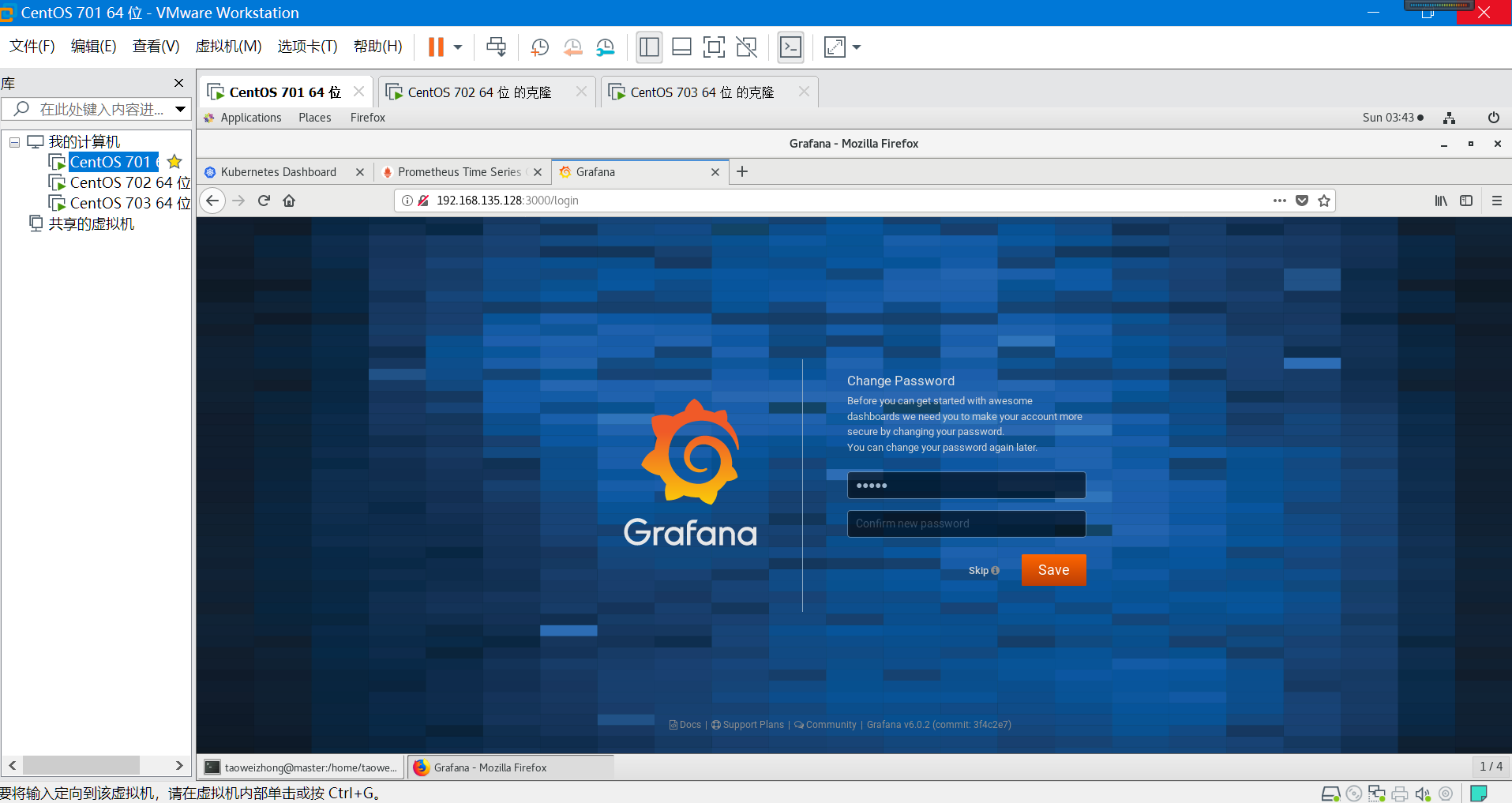

在浏览器打开 http://192.168.135.128:3000 (这里是虚拟机的IP地址),输入默认用户名密码 (admin/admin) 可以进入 Grafana 。





第五步:数据源配置

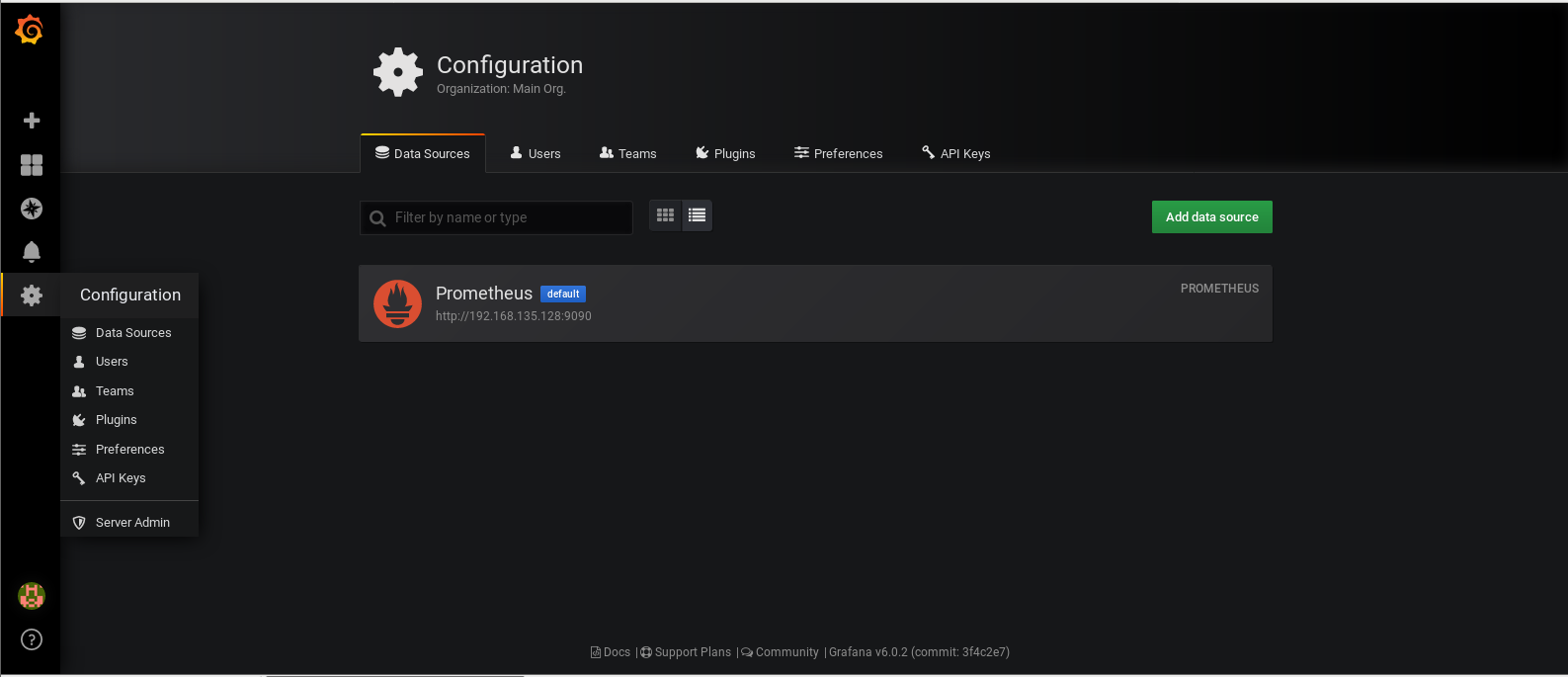

Configuration - Data Resource - Add Data Resource

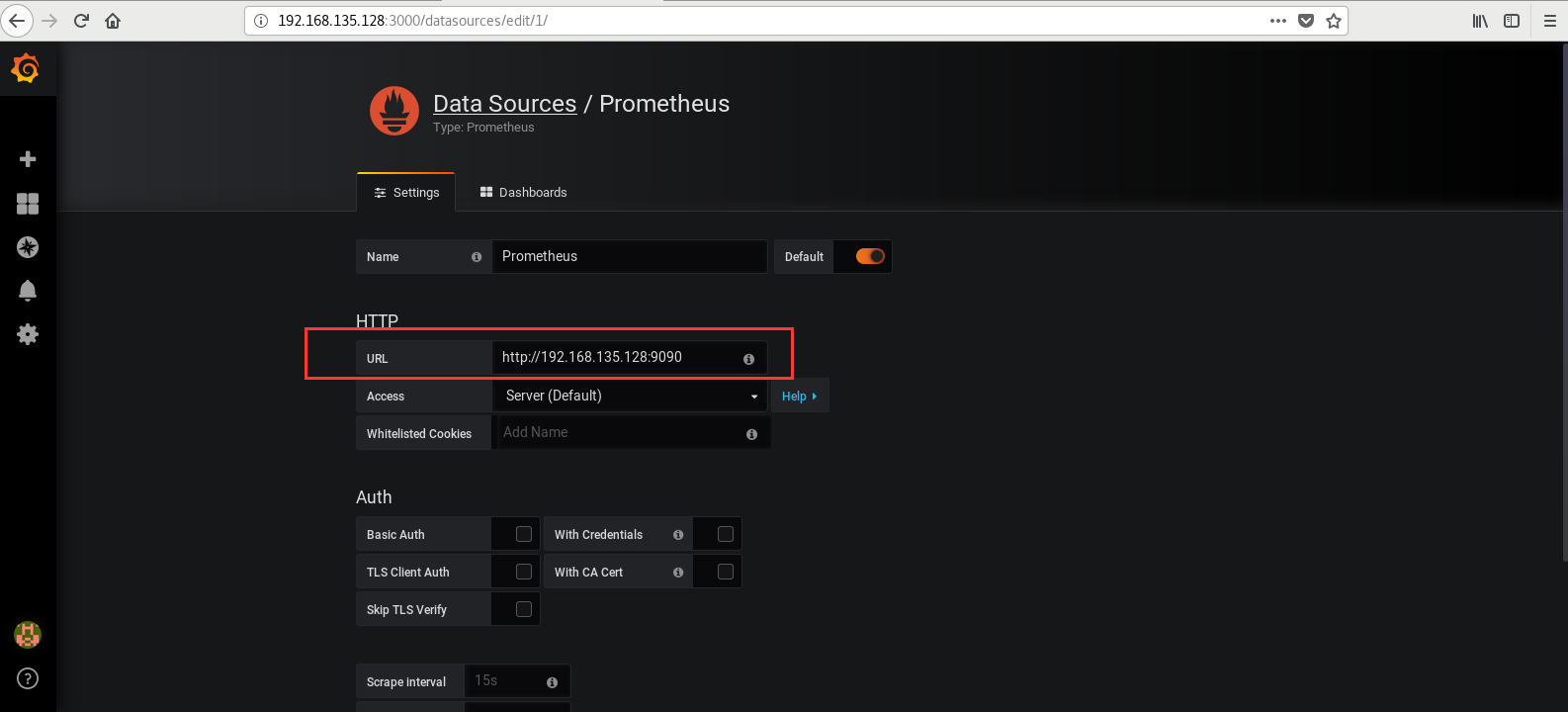

编辑数据源,输入正确的URL:





第六步:选择Prometheus2.0的dashboard(默认已经安装),这样我们就可以看到漂亮的监控界面了。





下面我们演示如何更换换一个dashboard

grafana可以支持根据自己的需求手动新建一个 Dashboard, grafana 的官方网站上有很多公共的 Dashboard 可以供使用,我们这里可以使用(dashboard id 为315)这个 Dashboard 来展示 Kubernetes 集群的监控信息:

第一步:先下载下来,地址如下

https://grafana.com/dashboards/315/revisions

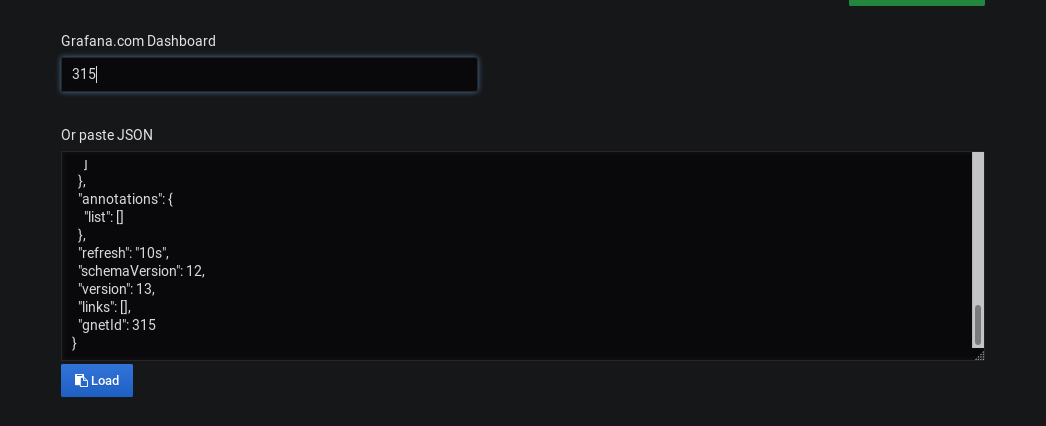

第二步:在左侧侧边栏 Create 中点击import导入,将上面第一个输入框输入315,下面文本框直接将下载的文件内容复制到里面,点击load

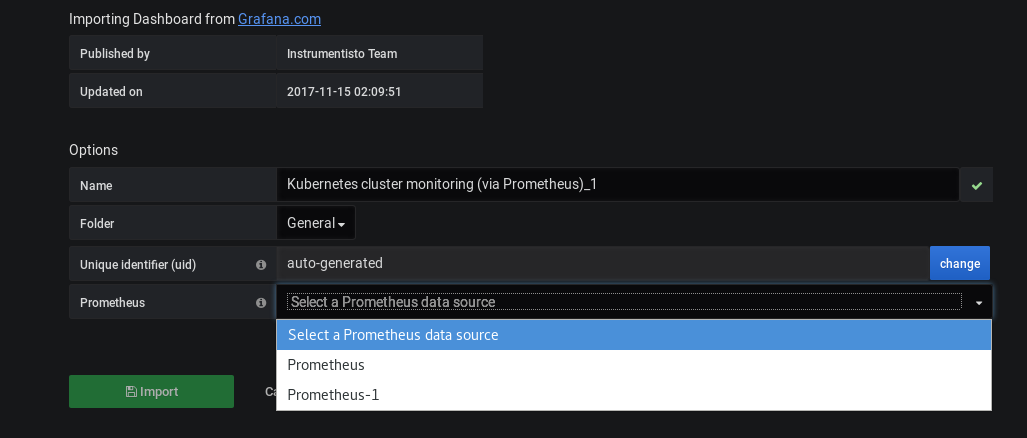

第三步:选择prometheus这个名字的数据源,执行import操作,就可以进入到 dashboard 页面:

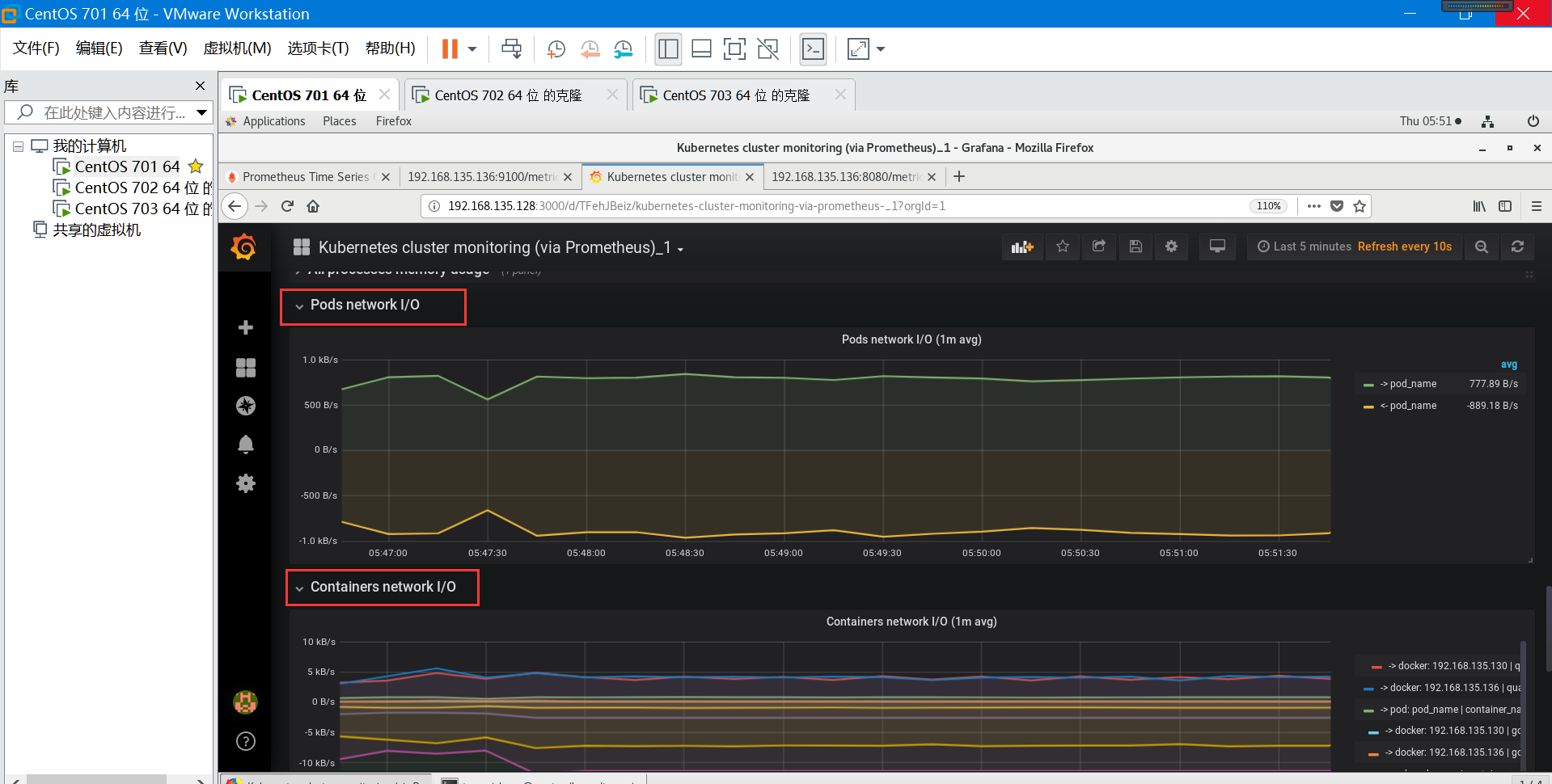

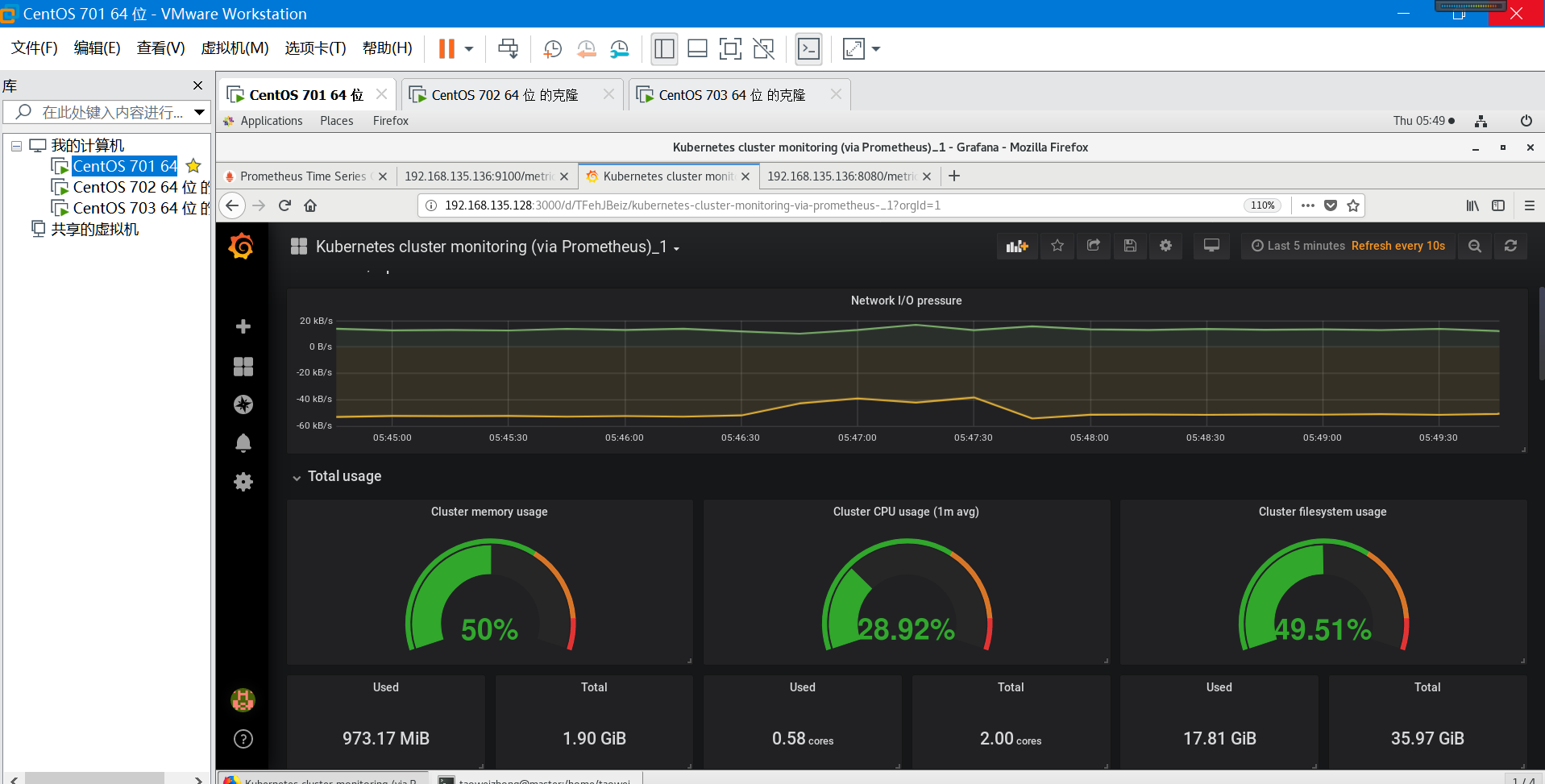

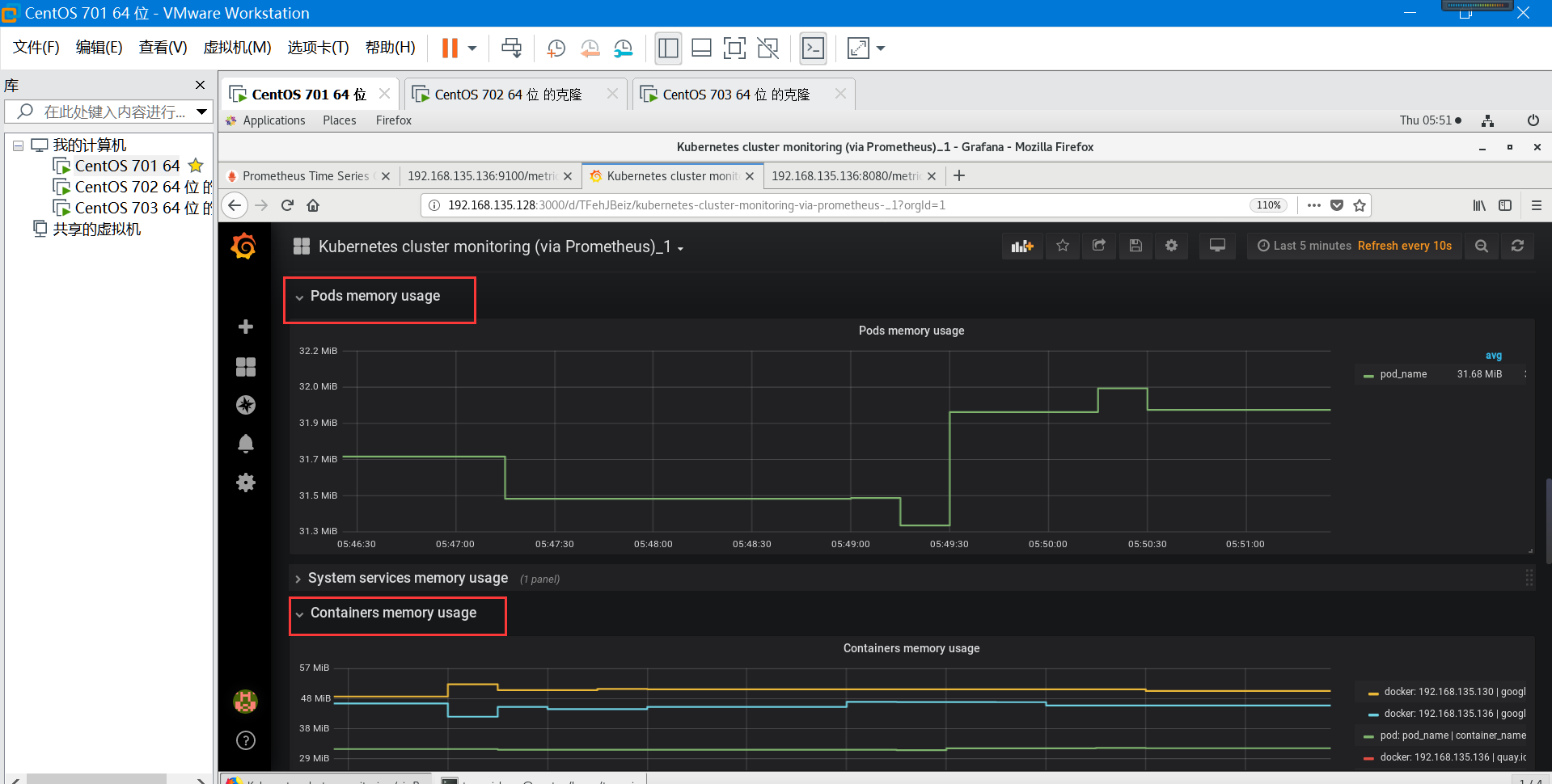

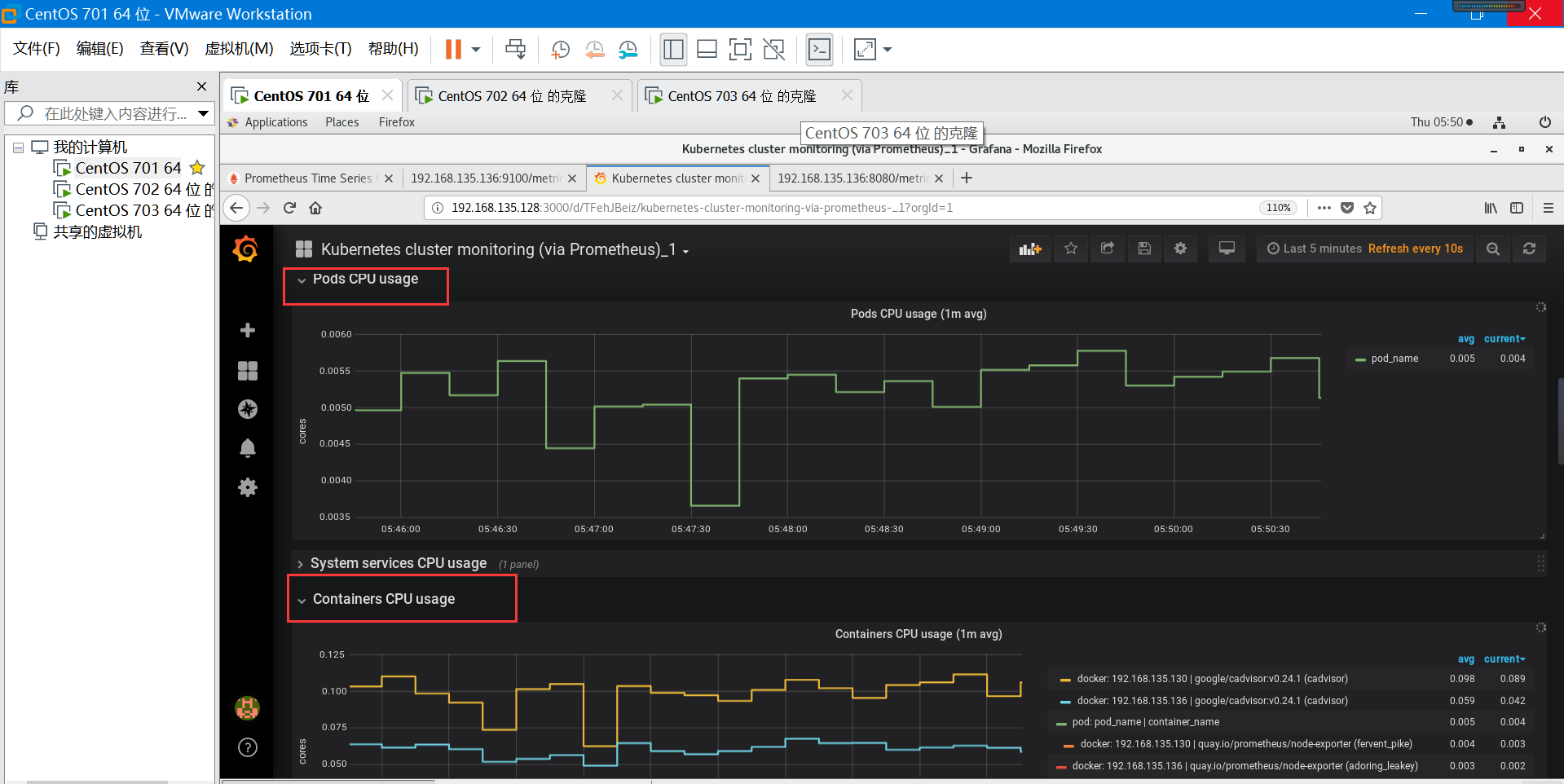

第四步:这样就可以看到结果了(下面截图供参考学习)

















--结束---
