海康相机SDK开发in VS2015+Qt5

1 开发环境

本章节介绍工业相机二次开发环境的安装，安装后各目录所包含的文件，以及客户端的展示效果。

1.1 安装包获取

从官网下载最新版本的MVS安装包，支持Windows xp、Windows 7、Windows 8、Windows 10的32和64位系统。安装过程默认即可。

官网下载链接：http://www.hikvision.com/cn/download_more_960.html

1.2 安装目录介绍

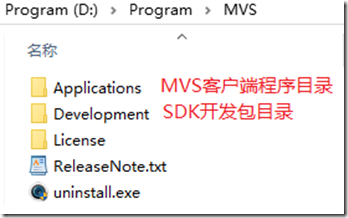

MVS安装包由四个组件构成，分别是MVS客户端、SDK开发包、驱动、GenICam。安装过程大概1-3分钟。我安装在“D:\Program\MVS”路径，目录结构如下：

1.3 效果展示

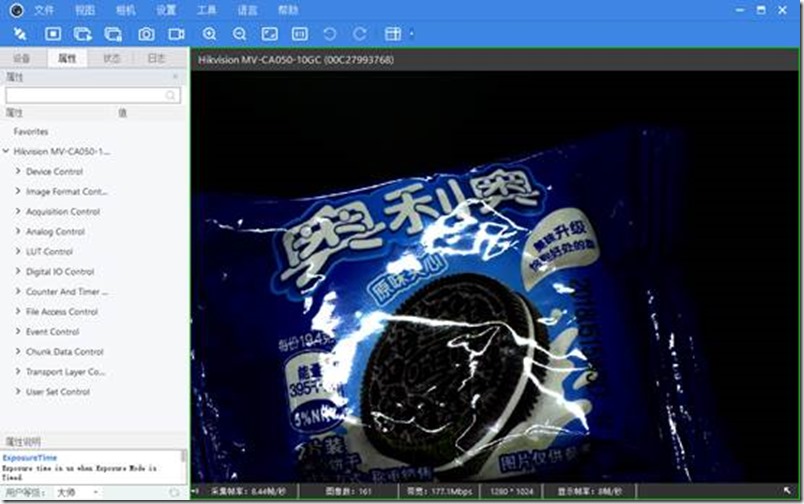

建议安装成功后，连接相机，打开MVS客户端，查看相机连接和图像预览的效果，确认环境正常后，再开始基于SDK的二次开发。如下：

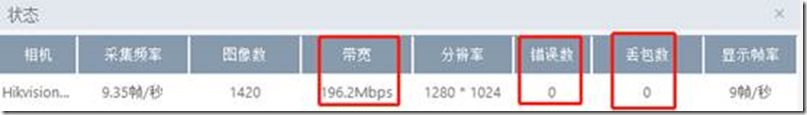

观察三个指标：

1) 带宽。正常值在100Mbps以上即认为正常；

2) 错误数。非0即表示有丢帧，不正常；

3) 丢包数。非0，不正常。参考第四章常见问题的解决方法。

3 具体海康相机SDK开发

这里我采用的是型号为MV-CA050-10GC的海康工业相机，开发平台是VS2015，界面是在Qt5框架上开发的。

3.1 配置Qt5开发环境和项目创建

3.1.1 配置Qt5开发环境

在VS2015中配置Qt5开发环境，具体可以参考我发布的文章《VS2015_Qt5_Halcon混合编程》第一章。

3.1.2 创建Qt Application项目

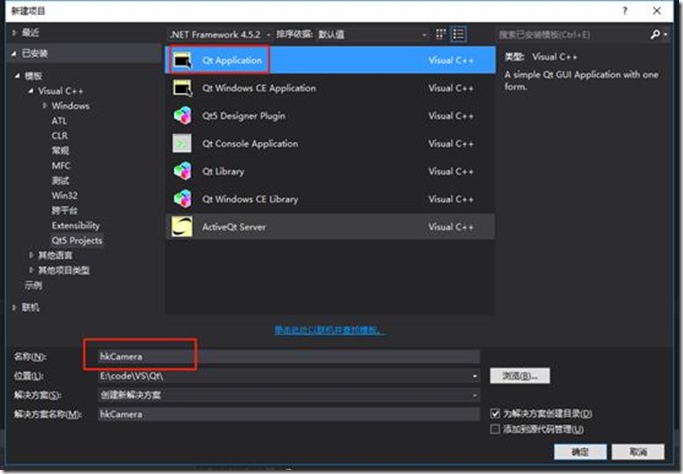

在VS2015中创建一个Qt Application项目

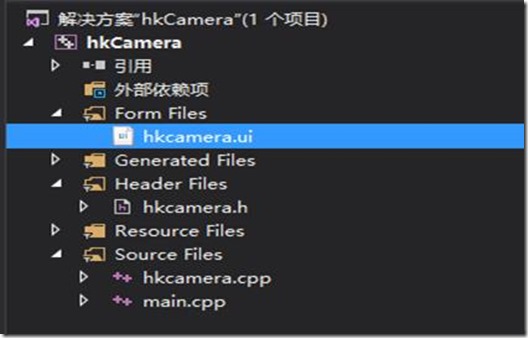

双击“hkcamera.ui”，如下图所示添加一个Lable用于显示，四个Push Button用于按钮控制

3.2 配置海康相机SDK开发环境

3.2.1 添加附加包含目录

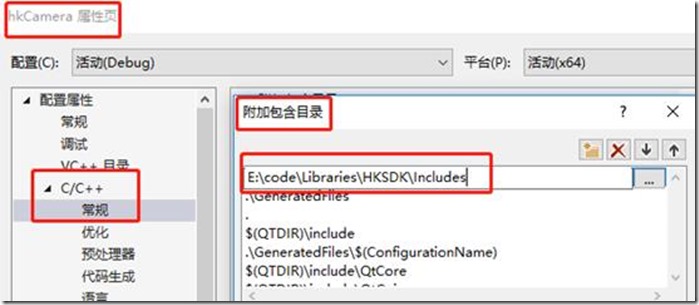

项目 --- 属性 --- 属性页 --- C/C++ --- 常规--- 附加包含目录，添加如下路径：

E:\code\Libraries\HKSDK\Includes

3.2.2 添加附加库目录

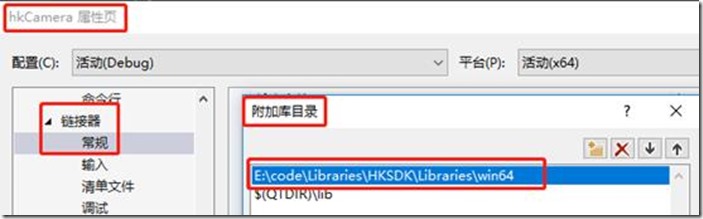

项目 --- 属性 --- 属性页 --- 链接器 --- 常规 --- 附加库目录，添加如下路径

E:\code\Libraries\HKSDK\Libraries\win64

3.2.3 添加附加依赖项

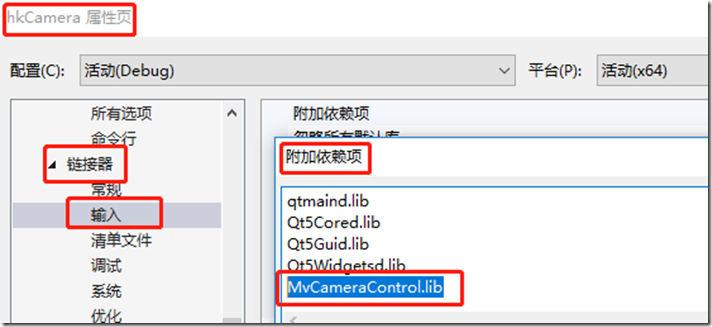

项目 --- 属性 --- 属性页 --- 链接器 --- 输入 --- 附加依赖项，添加

MvCameraControl.lib

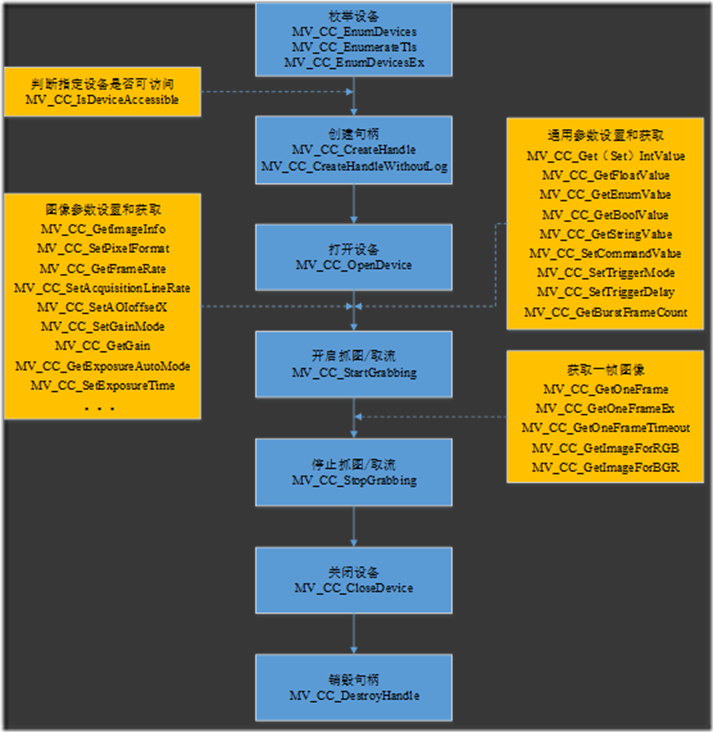

3.3 SDK开发

3.3.1 枚举设备

可通过函数MV_CC_EnumDevices(IN unsigned int nTLayerType, IN&OUT

MV_CC_DEVICE_INFO_LIST* pstDevList)来枚举相机。

nTLayerType:用户输入的传输层类型（也就是相机类型），一般有MV_GIGE_DEVICE，MV_USB_DEVICE分别对应GigE和U3V相机。 pstDevList:枚举到的设备都存储到这个结构体中了，供之后使用。

也可以通过函数MV_CC_EnumerateTls来枚举支持的设备类型（传输层类型）和函数MV_CC_EnumDevicesEx来枚举子网内指定的传输协议和指定厂商的所有设备。

/************************************************************************/
/* 1.枚举设备 MV_CC_EnumDevices/MV_CC_EnumerateTls/MV_CC_EnumDevicesEx */
/************************************************************************/
//枚举子网内指定的传输协议对应的所有设备
unsigned int nTLayerType = MV_GIGE_DEVICE | MV_USB_DEVICE;
MV_CC_DEVICE_INFO_LIST m_stDevList = { 0 };
int nRet = MV_CC_EnumDevices(nTLayerType, &m_stDevList);

3.3.2 创建句柄

可通过函数MV_CC_CreateHandle(OUT void ** handle, IN const MV_CC_DEVICE_INFO* pstDevInfo)创建句柄。

handle：创建句柄成功后，该句柄返回到handle。pstDevInfo：用户输入的设备信息，枚举设备时所获取，这样的话该设备就和该句柄绑定在一起了，以后只用句柄就完成所有任务。

也可以通过函数MV_CC_CreateHandleWithoutLog创建无日志的句柄。

/************************************************************************/
/* 2.创建句柄 MV_CC_CreateHandle/MV_CC_CreateHandleWithoutLog */
/************************************************************************/
//选择查找到的第一台在线设备，创建设备句柄
int nDeviceIndex = 0;
MV_CC_DEVICE_INFO m_stDevInfo = { 0 };
memcpy(&m_stDevInfo, m_stDevList.pDeviceInfo[nDeviceIndex],sizeof(MV_CC_DEVICE_INFO));
nRet = MV_CC_CreateHandle(&m_handle, &m_stDevInfo);

3.3.3 打开设备

可通过函数MV_CC_OpenDevice(IN void* handle, IN unsigned int nAccessMode = MV_ACCESS_Exclusive, IN unsigned short nSwitchoverKey = 0)打开设备。

这个函数只需要输入一个参数即可，就是上面创建成功的句柄handle，后两个参数一般使用默认参数，返回成功后表示打开了对应相机。

/************************************************************************/
/* 3.打开设备 MV_CC_OpenDevice */
/************************************************************************/
//连接设备
//nRet = MV_CC_OpenDevice(m_handle, nAccessMode, nSwitchoverKey);
nRet = MV_CC_OpenDevice(m_handle);

3.3.4 开启抓图

可通过函数MV_CC_StartGrabbing(IN void* handle)开始抓图。

此操作依然只输入一个handle即可，但开启抓图并没有图像，只是有流数据传输而已。若需要取图有两种方式，一种注册回调，另一种主动调用MV_CC_GetOneFrameTimeout来取图。

/************************************************************************/
/* 4.开启抓图 MV_CC_StartGrabbing */
/************************************************************************/
//开始采集图像
nRet = MV_CC_StartGrabbing(m_handle);

3.3.5 获取一帧图像

图像数据采集有两种方式，两种方式不能复用：

1) 调用MV_CC_StartGrabbing开始采集，然后在应用层循环调用MV_CC_GetOneFrame获取指定像素格式的帧数据，获取帧数据时上层应用程序需要根据帧率控制好调用该接口的频率。

通过函数MV_CC_GetOneFrameTimeout (IN void* handle, IN&OUT unsigned char * pData , IN unsigned int nDataSize, IN&OUT MV_FRAME_OUT_INFO_EX* pFrameInfo,int nMsec)获取一帧。所获取的帧属于裸数据，数据保存在pData，并无图像格式（具体数据格式可以提前设定）。pFrameInfo表示输出帧的信息。

也可以通过函数MV_CC_GetOneFrame获取一帧图像数据；函数MV_CC_GetOneFrameEx获取一帧图像数据，支持获取chunk信息；函数MV_CC_GetImageForRGB获取一帧RGB24数据，查询内存里面帧数据并且转换成RGB24格式返回，支持设置超时时间；函数MV_CC_GetImageForBGR获取一帧BGR24数据，查询内存里面帧数据并且转换成BGR24格式返回，支持设置超时时间。

/************************************************************************/
/* 5.获取一帧图像 MV_CC_GetOneFrameTimeout */
/************************************************************************/
//获取一帧数据的大小
MVCC_INTVALUE stIntvalue = { 0 };
nRet = MV_CC_GetIntValue(m_handle, "PayloadSize", &stIntvalue);
//一帧数据大小+预留字节(用于SDK内部处理)
int nBufSize = stIntvalue.nCurValue + 2048;
unsigned int nTestFrameSize = 0;
unsigned char* pFrameBuf = NULL;
pFrameBuf = (unsigned char*)malloc(nBufSize);
MV_FRAME_OUT_INFO stInfo;
memset(&stInfo, 0, sizeof(MV_FRAME_OUT_INFO));
//上层应用程序需要根据帧率，控制好调用该接口的频率
//此次代码仅供参考，实际应用建议另建线程进行图像帧采集和处理
//pFrameBuf是相机采集到的一帧原始图像数据
nRet = MV_CC_GetOneFrame(m_handle, pFrameBuf, nBufSize, &stInfo);

2) 调用MV_CC_RegisterImageCallBack设置图像数据回调函数，然后调用MV_CC_StartGrabbing开始采集，采集的图像数据在设置的回调函数中返回。

在创建句柄后，通过注册回调函数MV_CC_RegisterImageCallBack，然后通过回调函数ImageCallBack获得一帧图像数据。

先在源文件中注册数据回调函数，

//注册数据回调函数
nRet = MV_CC_RegisterImageCallBack(m_handle, ImageCallBack, NULL);
if (MV_OK != nRet)
{
    printf("error: RegisterImageCallBack fail [%x]\n", nRet);
    return;
}

再在头文件中声明回调函数，注意声明回调函数为静态函数，

static void __stdcall ImageCallBack(unsigned char * pData, MV_FRAME_OUT_INFO * pFrameInfo, void * pUser);

最后在源文件中定义回调函数。

void __stdcall hkCamera::ImageCallBack(unsigned char * pData, MV_FRAME_OUT_INFO* pFrameInfo, void* pUser)
{
    if (pFrameInfo)
    {
        // 输出时加上当前系统时间
        char   szInfo[128] = { 0 };
        SYSTEMTIME sys;
        GetLocalTime(&sys);
        sprintf_s(szInfo, 128, "[%d-%02d-%02d %02d:%02d:%02d:%04d] : GetOneFrame succeed, width[%d], height[%d]", sys.wYear, sys.wMonth,
            sys.wDay, sys.wHour, sys.wMinute, sys.wSecond, sys.wMilliseconds, pFrameInfo->nWidth, pFrameInfo->nHeight);
        printf("%s\n", szInfo);
    }
}

3.3.6 显示图像

可以通过函数MV_CC_Display(IN void* handle, IN void* hWnd)来实时显示采集到的图像。该函数需要在MV_CC_StartGrabbing之后调用，显示采集到的图像。如果相机当前采集图像是JPEG压缩的格式，则不支持调用该函数接口进行显示。

/************************************************************************/
/* 6.显示图像                   MV_CC_Display                           */
/************************************************************************/
//获取窗口句柄
HWND MainWndID = (HWND)this->ui.label->winId();
//显示图像
nRet = MV_CC_Display(m_handle, MainWndID);

3.3.7 保存图像

可以通过函数MV_CC_SaveImage(IN&OUT MV_SAVE_IMAGE_PARAM* pSaveParam)将原始图像数据转换成图片格式并保存在指定内存里，再通过函数fwrite写入文件中。

也可以通过函数MV_CC_SaveImageEx将原始图像数据转换成图片格式并保存在指定内存中，可支持设置JPEG编码质量。

    /************************************************************************/
    /* 7.保存图像           MV_CC_SaveImage/MV_CC_SaveImageEx               */
    /************************************************************************/
    //图片数据输入输出参数
    MV_SAVE_IMAGE_PARAM stParam = { 0 };
    //源数据
    stParam.pData = pFrameBuf;                //原始图像数据
    stParam.nDataLen = stInfo.nFrameLen;    //原始图像数据长度
    stParam.enPixelType = stInfo.enPixelType;  //原始图像数据的像素格式YUYV
    stParam.nWidth = stInfo.nWidth;       //图像宽
    stParam.nHeight = stInfo.nHeight;      //图像高
    //目标数据
    /**
    enum _MV_SAVE_IAMGE_TYPE_{
    MV_Image_Undefined  = 0, //未定义
    MV_Image_Bmp        = 1, //BMP图片
    MV_Image_Jpeg       = 2, //JPEG图片
    MV_Image_Png        = 3, //PNG图片，暂不支持
    MV_Image_Tif        = 4, //TIF图片，暂不支持
    }MV_SAVE_IAMGE_TYPE
    **/
    stParam.enImageType = MV_Image_Bmp;
    stParam.nBufferSize = nBufSize;                 //存储节点的大小
    unsigned char* pImage = (unsigned char*)malloc(nBufSize);
    stParam.pImageBuffer = pImage;      //输出数据缓冲区，存放转换之后的图片数据
    nRet = MV_CC_SaveImage(&stParam);
    //将转换之后图片数据保存成文件
    FILE* fp = fopen("image", "wb");
    fwrite(pImage, 1, stParam.nImageLen, fp);
    fclose(fp);
    free(pImage);

3.3.8 停止抓图

可通过函数 MV_CC_StopGrabbing(IN void* handle)来停止抓图。

只输入一个handle即可成功停止抓图，便没有数据流动了。

/************************************************************************/
/* 6. 停止抓图  MV_CC_StopGrabbing                                      */
/************************************************************************/
//停止采集图像
nRet = MV_CC_StopGrabbing(m_handle);

3.3.9 关闭设备

可通过函数MV_CC_CloseDevice(IN void* handle)来关闭设备。

只输入一个handle即可成功关闭设备。

/************************************************************************/
/* 7. 关闭设备  MV_CC_CloseDevice                                       */
/************************************************************************/
//关闭设备，释放资源
nRet = MV_CC_CloseDevice(m_handle);

3.3.10 销毁句柄

可通过函数MV_CC_DestroyHandle(IN void * handle)来销毁句柄。

只输入一个handle即可销毁句柄。

/************************************************************************/
/* 8. 销毁句柄 MV_CC_DestroyHandle */
/************************************************************************/
//销毁句柄，释放资源
nRet = MV_CC_DestroyHandle(m_handle);

4 混合编程

4.1 与Qt混合编程

可通过函数memcpy(OUT void* dst, IN void const* src, IN size_t size) 把资源内存（src所指向的内存区域）拷贝到目标内存（dest所指向的内存区域），从而将unsigned char*格式的图像数据转换为QImage格式的图像数据，这里要注意输入数据的格式，代码中输入的unsigned char* pFrameBuf数据格式分别为Mono8的灰度图像和RGB8_Packed的彩色图像。

/**************************unsigned char* 图像转换为QImage************************/
//新建一个灰度图像image，对应灰度相机Mono8的灰度图像
QImage * image = new QImage(stInfo.nWidth, stInfo.nHeight,QImage::Format_Indexed8);
//memcpy 函数用于 把资源内存（src所指向的内存区域）拷贝到目标内存（dest所指向的内存区域）
//bits()方法获取图像像素字节数据的首地址
memcpy((*image).bits(), pFrameBuf, stInfo.nWidth*stInfo.nHeight); /************************************************/
//新建一个彩色图像image，对应彩色相机RGB8_Packed的彩色图像
// QImage::Format_RGB888，存入格式为R, G, B 对应 0,1,2
QImage *image = new QImage(stInfo.nWidth, stInfo.nHeight,QImage::Format_RGB888);
memcpy((*image).bits(), pFrameBuf, stInfo.nWidth * stInfo.nHeight * 3);

4.2 与Halcon混合编程

4.2.1 配置Halcon开发环境

在VS2015中配置Halcon开发环境，具体可以参考我发布的文章《VS2015_Qt5_Halcon混合编程》第二章。

4.2.2 数据格式转换

通过Halcon中的函数GenImage3 (OUT HObject* ImageRGB, IN const HTuple& Type, IN const HTuple& Width, IN const HTuple& Height, IN const HTuple& PixelPointerRed, IN const HTuple& PixelPointerGreen, IN const HTuple& PixelPointerBlue)，将SDK中获得的unsigned char*格式的原始图像数据转换为HAlcon中使用的HObject格式的图像数据，如果输入图像是灰度图像则通过函数GenImage1转换。

这里要注意获取的那一帧原始图像数据的格式，原始图像数据格式不一样，甚至是RGB三个分量的顺序不同，转换算法就得进行调整，下面代码中原始图像数据unsigned char* pFrameBuf的格式为RGB8_Packed。

转换算法为：由于原始图像数据pFrameBuf的格式是RGB8_Packed，存储格式为RGB RGB RGB…，所以将pFrameBuf通过for循环进行拆分，分别存放入新建的三个颜色分量中，再通过函数GenImage3转换为HObject格式的ho_Image。

/**************************unsigned char* 图像转换为HObject************************/
int hgt = stInfo.nHeight;
int wid = stInfo.nWidth;
unsigned char * dataRed = new unsigned char[wid * hgt];
unsigned char * dataGreen = new unsigned char[wid * hgt];
unsigned char * dataBlue = new unsigned char[wid * hgt];
unsigned char * data = new unsigned char[wid * hgt * 3];
memcpy(data, pFrameBuf, wid * hgt * 3);
for (int i = 0; i <wid * hgt; i++)
{
    dataRed[i] = (data[3 * i ]);
    dataGreen[i] = data[3 * i + 1];
    dataBlue[i] = data[3 * i +2];
}
GenImage3(&ho_Image, "byte", wid, hgt, (Hlong)(dataRed), (Hlong)(dataGreen), (Hlong)(dataBlue));
WriteImage(ho_Image, "bmp", 0, HTuple("E:/code/Photo/") + 1);
Sleep(500);
delete[] dataRed;
delete[] dataGreen;
delete[] dataBlue;
delete[] data;

5 遇到的问题

1) 没注意从相机中获取的一帧原始图像的格式，以为默认就是RGB24格式的，导致后面的转换出了bug，找了好久才发现默认的格式是YUYV的。解决办法是：a.通过海康相机自带的客户端设置像素格式为RGB8_Packed，b.通过函数MV_CC_SetPixelFormat设置相机图像的像素格式

//设置相机图像的像素格式
unsigned int enValue = PixelType_Gvsp_RGB8_Packed;
nRet = MV_CC_SetPixelFormat(m_handle, enValue);
if (MV_OK != nRet)
{
    printf("error: SetPixelFormat fail [%x]\n", nRet);
    return;
}

2) 没有注意例程中说明的“上层应用程序需要根据帧率，控制好调用该接口的频率”，我的相机的采集速度是一秒20帧，结果我程序获取的帧速超过了这个采集速度，所以程序在while循环获取一帧图像时，程序报错。解决办法有：a.采用回调函数采图，b.不用循环采图没有问题，c.加一个Sleep函数也可以解决。
