『计算机视觉』目标检测前沿及回顾(2018)

梦想的初衷 提交于 2020-05-01 06:00:46

资料来源:人工智能前沿讲习

表格资料来源:hoya012的Github

Detector VOC07 (mAP@IoU=0.5) VOC12 (mAP@IoU=0.5) COCO (mAP@IoU=0.5:0.95) Published In
R-CNN 58.5 - - CVPR'14
SPP-Net 59.2 - - ECCV'14
MR-CNN 78.2 (07+12) 73.9 (07+12) - ICCV'15
Fast R-CNN 70.0 (07+12) 68.4 (07++12) 19.7 ICCV'15
Faster R-CNN 73.2 (07+12) 70.4 (07++12) 21.9 NIPS'15
YOLO v1 66.4 (07+12) 57.9 (07++12) - CVPR'16
G-CNN 66.8 66.4 (07+12) - CVPR'16
AZNet 70.4 - 22.3 CVPR'16
ION 80.1 77.9 33.1 CVPR'16
HyperNet 76.3 (07+12) 71.4 (07++12) - CVPR'16
OHEM 78.9 (07+12) 76.3 (07++12) 22.4 CVPR'16
MPN - - 33.2 BMVC'16
SSD 76.8 (07+12) 74.9 (07++12) 31.2 ECCV'16
GBDNet 77.2 (07+12) - 27.0 ECCV'16
CPF 76.4 (07+12) 72.6 (07++12) - ECCV'16
R-FCN 79.5 (07+12) 77.6 (07++12) 29.9 NIPS'16
DeepID-Net 69.0 - - PAMI'16
NoC 71.6 (07+12) 68.8 (07+12) 27.2 TPAMI'16
DSSD 81.5 (07+12) 80.0 (07++12) 33.2 arXiv'17
TDM - - 37.3 CVPR'17
FPN - - 36.2 CVPR'17
YOLO v2 78.6 (07+12) 73.4 (07++12) - CVPR'17
RON 77.6 (07+12) 75.4 (07++12) 27.4 CVPR'17
DeNet 77.1 (07+12) 73.9 (07++12) 33.8 ICCV'17
CoupleNet 82.7 (07+12) 80.4 (07++12) 34.4 ICCV'17
RetinaNet - - 39.1 ICCV'17
DSOD 77.7 (07+12) 76.3 (07++12) - ICCV'17
SMN 70.0 - - ICCV'17
Light-Head R-CNN - - 41.5 arXiv'17
YOLO v3 - - 33.0 arXiv'18
SIN 76.0 (07+12) 73.1 (07++12) 23.2 CVPR'18
STDN 80.9 (07+12) - - CVPR'18
RefineDet 83.8 (07+12) 83.5 (07++12) 41.8 CVPR'18
SNIP - - 45.7 CVPR'18
Relation-Network - - 32.5 CVPR'18
Cascade R-CNN - - 42.8 CVPR'18
MLKP 80.6 (07+12) 77.2 (07++12) 28.6 CVPR'18
Fitness-NMS - - 41.8 CVPR'18
RFBNet 82.2 (07+12) - - ECCV'18
CornerNet - - 42.1 ECCV'18
PFPNet 84.1 (07+12) 83.7 (07++12) 39.4 ECCV'18
Pelee 70.9 (07+12) - - NIPS'18
HKRM 78.8 (07+12) - 37.8 NIPS'18
M2Det - - 44.2 AAAI'19
R-DAD 81.2 (07++12) 82.0 (07++12) 43.1 AAAI'19

一、One Stage 和 Two Stage

物体检测算法大致分为两类:一步法检测器和二步法检测器
  一步法检测器:在原图上铺设一系列锚点框(anchor),利用一个全卷积网络,对这些锚点框进行一次分类和一次回归,得到检测结果。
  二步法检测器:在原图上铺设一系列锚点框(anchor),利用一个网络,对这些锚点框进行两次分类和两次回归,得到检测结果。
相对于一步法检测器,二步法检测器多了一个步骤。如果这两类方法在相同的条件下(如相同的输入,相同的anchor设置,相同的机器等),一步法一般胜在高效率,因为它没有耗时的第二步,而二步法的精度要更高一些,现在各个检测库上排名靠前的算法,基本都是二步法。
比较出名的一步法检测器有YOLO、SSD、RetinaNet、CornerNet,其中SSD是一步法检测器的集大成者,后续大部分的一步法工作都是基于它的
比较出名的二步法检测器有Faster R-CNN、R-FCN、FPN、Cascade R-CNN、SNIP,其中Faster R-CNN是奠基性工作,基本所有的检测算法的,都是在它的基础上改进的,包括一步法SSD

Two Stage 的精度优势

二阶段的分类:二步法的第一步在分类时,正负样本是极不平衡的,导致分类器训练比较困难,这也是一步法效果不如二步法的原因之一,也是focal loss的motivation。而第二步在分类时,由于第一步滤掉了绝大部分的负样本,送给第二步分类的proposal中,正负样本比例已经比较平衡了,所以第二步分类中不存在正负样本极度不平衡的问题。即二步法可以在很大程度上,缓和正负样本极度不平衡的分类问题
二阶段的回归:二步法中,第一步会先对初始候选框进行校正,然后把校正过的候选框送给第二步,作为第二步校正的初始候选框,再让第二步进一步校正
二阶段的特征:在二步法中,第一步和第二步法,除了共享的特征外,他们都有自己独有的特征,专注于自身的任务。具体来说,这两个步骤独有的特征,分别处理着不同难度的任务,如第一步中的特征,专注于处理二分类任务(区分前景和背景)和粗略的回归问题;第二步的特征,专注于处理多分类任务和精确的回归问题
特征校准:在二步法中,有一个很重要的RoIPooling扣特征的操作,它把候选区域对应的特征抠出来,达到了特征校准的目的,而一步法中,特征是对不齐的

二、One Stage目标检测

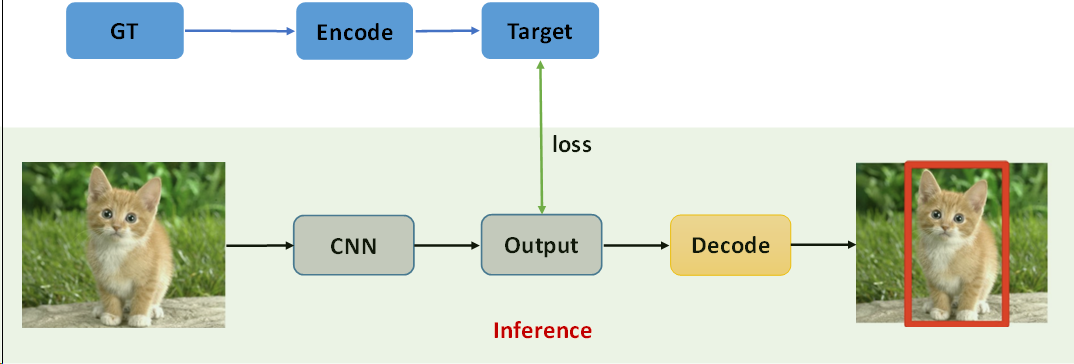

1、One Stage目标检测Pipeline

2、One Stage目标检测模型改进方向

    网络设计(主干网络)
    anchors设置方案
    检测框回归方式
    损失函数

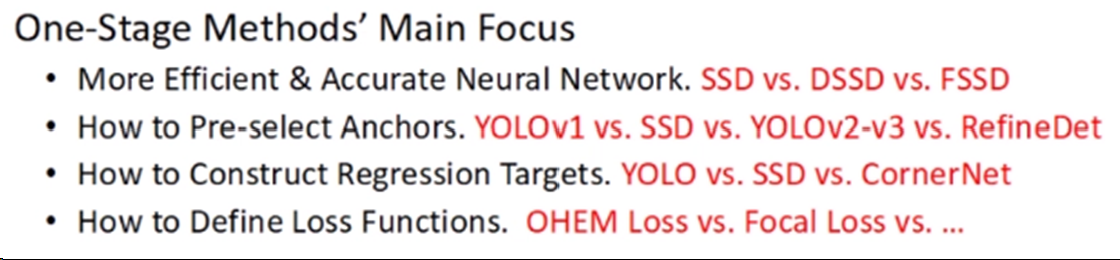

PPT原文如下:

3、网络设计改进

作者使用SSD系列网络的发展展示了One Stage网络主干发展的脉络,DSSD和FSSD我在学校的组会上做过讲解,不过没有整理成文,这里不做过多讲解,以后再提

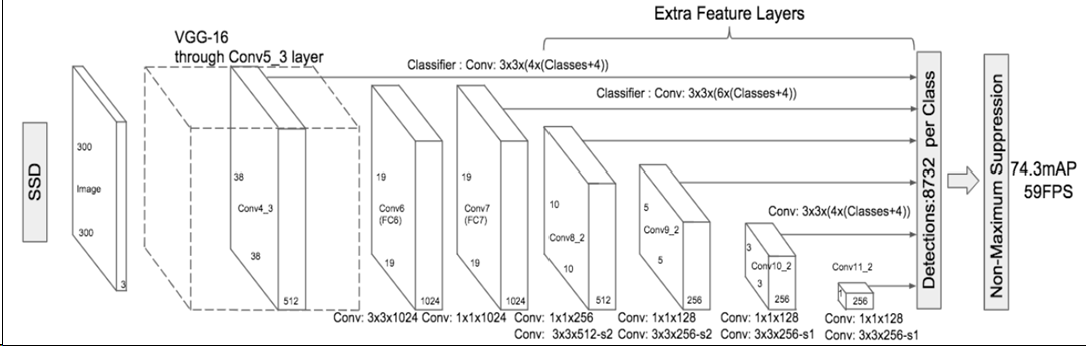

SSD

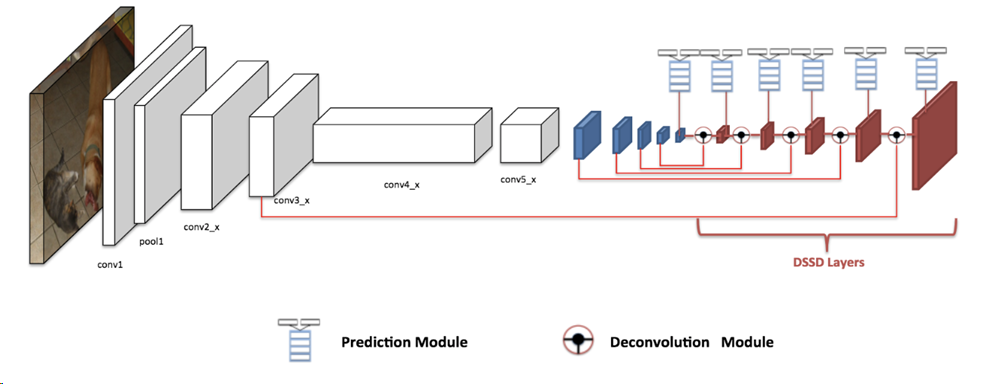

DSSD

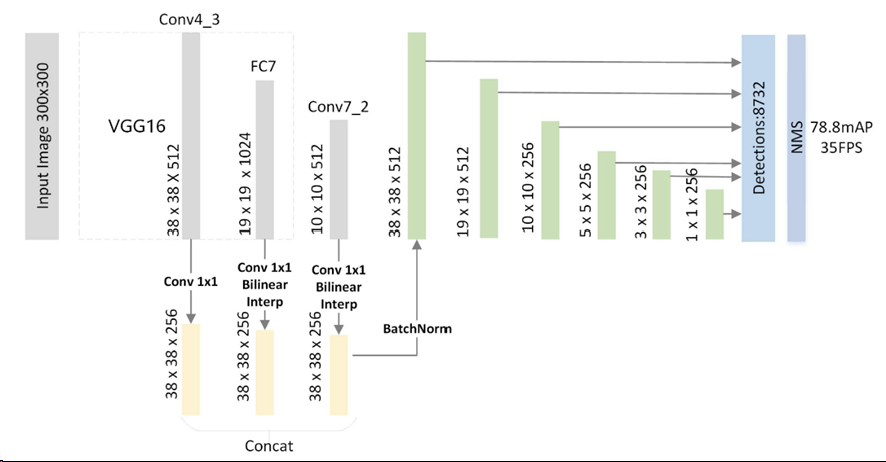

FSSD

4、anchors生成方案改进

YOLOv1

SSD

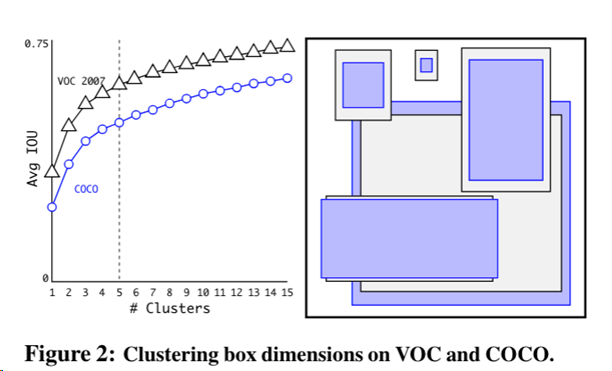

YOLOv2-v3

RefineDet

这个网络本文后面会介绍,这里不多赘述。

5、回归目标设计

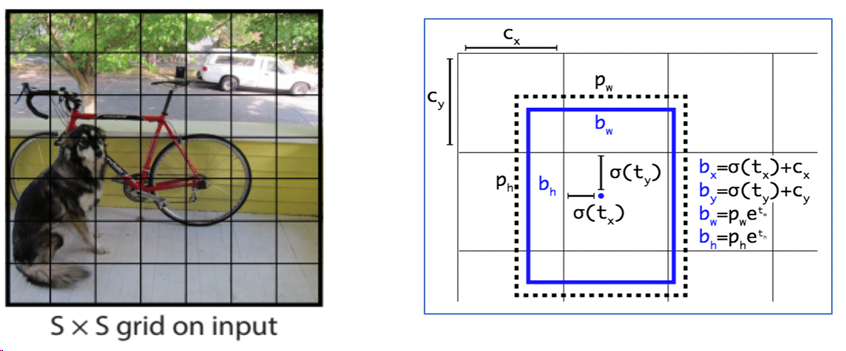

YOLO

YOLO用不相重叠的网格划分区域,而选取的anchor为真实框中心点所在的网格作为回归的起始框,去匹配检测目标,即一个anchor对应一个target

SSD

SSD的网格多且相互重叠,其匹配策略也略复杂:每一个anchor网格都有一个自己的class(都要去匹配一个真实框),在贡献loss的时候,真实框仅和IOU大于阈值的anchor相匹配。

参见 :

『TensorFlow』SSD源码学习_其二:基于VGG的SSD网络前向架构

『TensorFlow』SSD源码学习_其七:损失函数

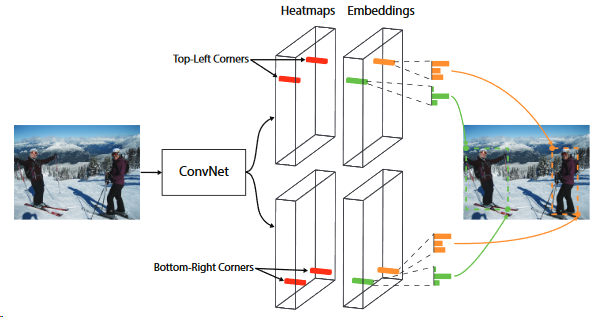

CornetNet

ECCV 2018的文章,不采用anchor修正的方法做物体检测,而是将ground-truth的左上和右下两个角点视为关键点,用热图来定位,实际设计很复杂,其损失函数设计也值得一看(特殊的网络一定会有特殊的损失函数相匹配)。除了原文外,推荐个博客辅助理解:

CornetNet算法理解

6、损失函数

OHEM

OHEM是Fast RCNN的改进,适合于batch size(images)较少,但每张image的examples很多的情况,针对困难object进行提取。

思想概括如下:

In OHEM each example is scored by its loss, non-maximum suppression (nms) is then applied, and a minibatch is constructed with the highest-loss examples.

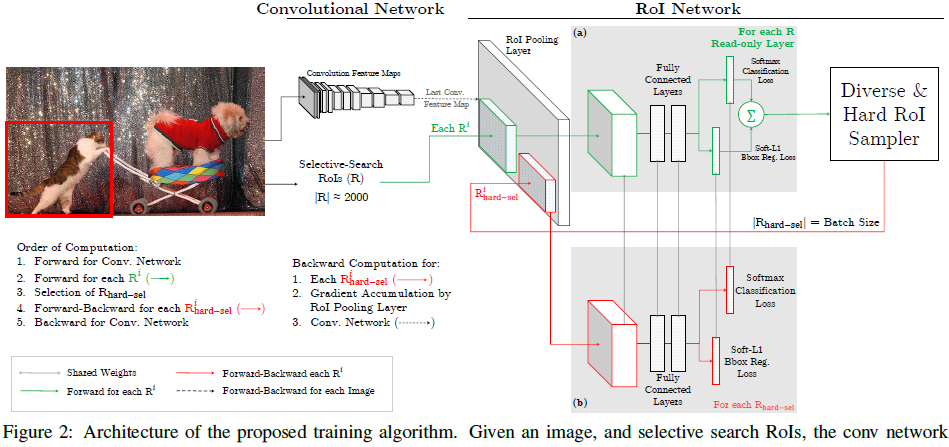

实际应用流程:

将Fast RCNN分成两个components:ConvNet和RoINet. ConvNet为共享的底层卷积层,RoINet为RoI Pooling后的层,包括全连接层;

2 对于每张输入图像,经前向传播,用ConvNet获得feature maps(这里为RoI Pooling层的输入);

3 将事先计算好的proposals,经RoI Pooling层投影到feature maps上,获取固定的特征输出作为全连接层的输入;

         需要注意的是,论文说,为了减少显存以及后向传播的时间,这里的RoINet是有两个的,它们共享权重,

         RoINet1是只读(只进行forward),RoINet2进行forward和backward:

a 将原图的所有props扔到RoINet1(上图a部分),计算它们的loss(这里有两个loss:cls和det);

b 根据loss从高到低排序,以及利用NMS,来选出前K个props(K由论文里的N和B参数决定)

   为什么要用NMS? 显然对于那些高度overlap的props经RoI的投影后,

     其在feature maps上的位置和大小是差不多一样的,容易导致loss double counting问题

c 将选出的K个props(可以理解成hard examples)扔到RoINet2(上图b部分),

         这时的RoINet2和Fast RCNN的RoINet一样,计算K个props的loss,并回传梯度/残差给ConvNet,来更新整个网络

Focal loss

RetinaNet提出的致力于解决正负样本不均衡的新型损失函数

出发点:希望one-stage detector可以达到two-stage detector的准确率,同时不影响原有的速度

问题假设:作者认为one-stage detector的准确率不如two-stage detector的原因是样本的类别不均衡

相关工作:作者认为OHEM算法虽然增加了错分类样本的权重,但是完全忽略了容易分类的样本

focal loss:在标准交叉熵损失基础上修改得到的。这个函数可以通过减少易分类样本的权重,使得模型在训练时更专注于难分类的样本

原交叉熵:

Focal loss改进:

gamma>0使得减少易分类样本的损失,使得更关注于困难的、错分的样本

添加正负样本:

加入平衡因子alpha,用来平衡正负样本本身的比例不均

三、Two Stage目标检测

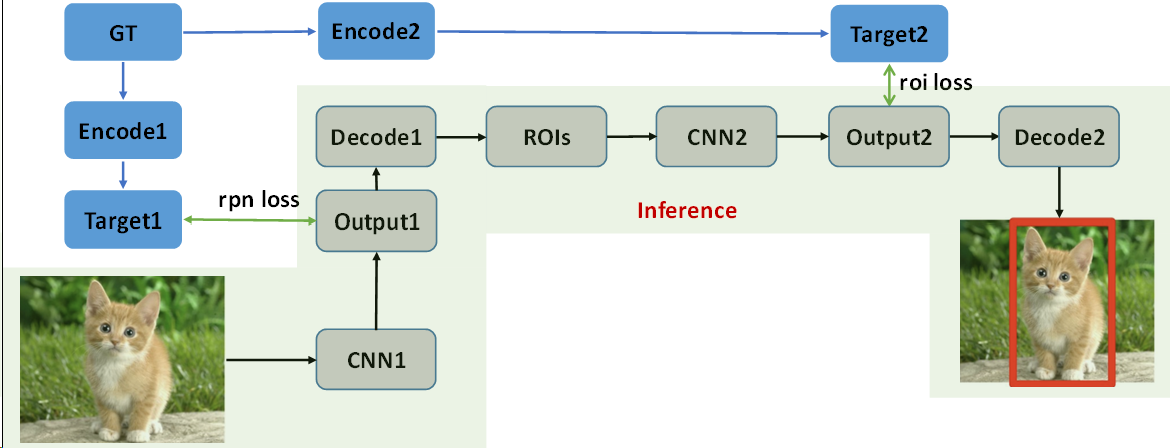

1、Two Stage目标检测Pipeline

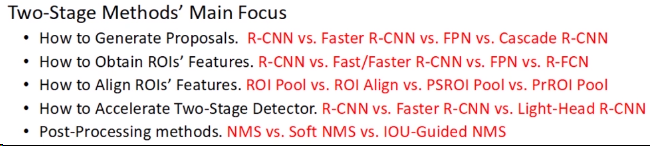

2、Two Stage目标检测模型改进方向

    生成Proposals
    ROI特征获取
    ROI算法设计
    加速检测
    后处理回归框
PPT原文如下:

3、生成Proposals

R-CNN

使用某些算法生成推荐框,这些推荐区直接在原图上crop生成Proposals,然后非极大值抑制合并这些Proposals的分类、回归结果,作者使用“聚类”描述这个合并过程

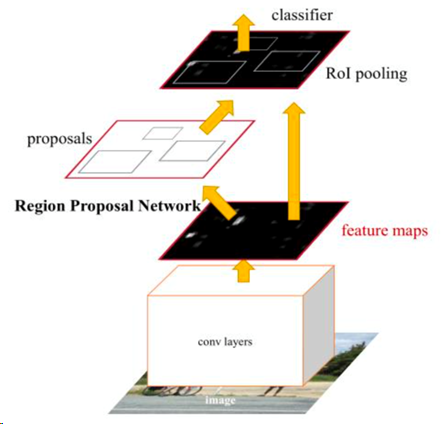

Faster R-CNN

这个讲滥了,直接用anchors经过第一次分类、回归得到的推荐框crop原图经过特征提取网生成的特征图,结果作为Proposals进行分类、回归

FPN

总体来看和Faster R-CNN类似,不过crop的目标不再是原图经过网络生成的一张特征图,而是在特征金字塔上寻找某一层作为crop目标

Cascade R-CNN

这篇是CVPR 2018的文章,核心是Cascade roi-wise subnet,用于更好的利用IOU进行回归结果的修正,简单解释一下下图,经过conv出来的特征要经过align pool才能进入subnet,这里采用了联级的方式操作,B0是二分类生成的框,选取一系列IOU阈值{0.5, 0.6, 0.7},B1是B0在conv输出特征上crop出来子区域经过H1回归的结果,B2则是B1在conv输出……,阈值逐渐严格回归效果更好

R-FCN

生成K*K*(C+1)张特征,K为ROI输出尺寸,在K*K组中每一组只取对应输出位置的Pool结果,重新排列整理得到我们想要的特征:『计算机视觉』R-FCN

4、设计ROI算法

ROI Pooling 、ROI Align、PSROI Pool、PRROI Pool

5、两步法准确率提升

6、模型后处理

NMS

非极大值抑制

Soft NMS

def cpu_soft_nms(np.ndarray[float, ndim=2] boxes, float sigma=0.5, float Nt=0.3, float threshold=0.001, unsigned int method=0):
    cdef unsigned int N = boxes.shape[0]
    cdef float iw, ih, box_area
    cdef float ua
    cdef int pos = 0
    cdef float maxscore = 0
    cdef int maxpos = 0
    cdef float x1,x2,y1,y2,tx1,tx2,ty1,ty2,ts,area,weight,ov

    for i in range(N):
        maxscore = boxes[i, 4]
        maxpos = i

        tx1 = boxes[i,0]
        ty1 = boxes[i,1]
        tx2 = boxes[i,2]
        ty2 = boxes[i,3]
        ts = boxes[i,4]

        pos = i + 1
    # get max box
        while pos < N:
            if maxscore < boxes[pos, 4]:
                maxscore = boxes[pos, 4]
                maxpos = pos
            pos = pos + 1

    # add max box as a detection
        boxes[i,0] = boxes[maxpos,0]
        boxes[i,1] = boxes[maxpos,1]
        boxes[i,2] = boxes[maxpos,2]
        boxes[i,3] = boxes[maxpos,3]
        boxes[i,4] = boxes[maxpos,4]

    # swap ith box with position of max box
        boxes[maxpos,0] = tx1
        boxes[maxpos,1] = ty1
        boxes[maxpos,2] = tx2
        boxes[maxpos,3] = ty2
        boxes[maxpos,4] = ts

        tx1 = boxes[i,0]
        ty1 = boxes[i,1]
        tx2 = boxes[i,2]
        ty2 = boxes[i,3]
        ts = boxes[i,4]

        pos = i + 1
    # NMS iterations, note that N changes if detection boxes fall below threshold
        while pos < N:
            x1 = boxes[pos, 0]
            y1 = boxes[pos, 1]
            x2 = boxes[pos, 2]
            y2 = boxes[pos, 3]
            s = boxes[pos, 4]

            area = (x2 - x1 + 1) * (y2 - y1 + 1)
            iw = (min(tx2, x2) - max(tx1, x1) + 1)
            if iw > 0:
                ih = (min(ty2, y2) - max(ty1, y1) + 1)
                if ih > 0:
                    ua = float((tx2 - tx1 + 1) * (ty2 - ty1 + 1) + area - iw * ih)
                    ov = iw * ih / ua #iou between max box and detection box

                    if method == 1: # linear
                        if ov > Nt:
                            weight = 1 - ov
                        else:
                            weight = 1
                    elif method == 2: # gaussian
                        weight = np.exp(-(ov * ov)/sigma)
                    else: # original NMS
                        if ov > Nt:
                            weight = 0
                        else:
                            weight = 1

                    boxes[pos, 4] = weight*boxes[pos, 4]

            # if box score falls below threshold, discard the box by swapping with last box
            # update N
                    if boxes[pos, 4] < threshold:
                        boxes[pos,0] = boxes[N-1, 0]
                        boxes[pos,1] = boxes[N-1, 1]
                        boxes[pos,2] = boxes[N-1, 2]
                        boxes[pos,3] = boxes[N-1, 3]
                        boxes[pos,4] = boxes[N-1, 4]
                        N = N - 1
                        pos = pos - 1

            pos = pos + 1

    keep = [i for i in range(N)]
    return keep

IOU-Guided NMS
