安装与使用

　　libevent安装:下载地址:http://libevent.org/

解压文件:tar -zxvf libevent-2.1.8-stable.tar.gz
解压后进入目录，进行配置，把库安装到/usr目录下:./configure --prefix=/usr
编译安装:sudo make,sudo make install

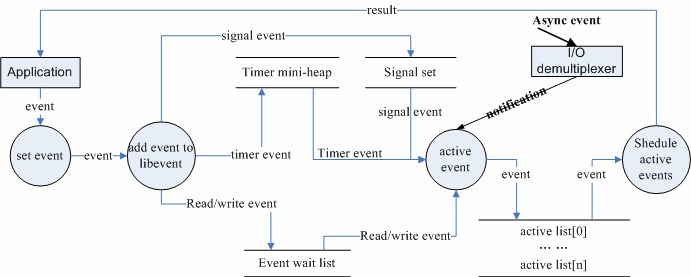

　　libevent将I/O事件、信号事件、定时事件三种事件进行了同一事件源，将所有的就绪事件，放入到激活链表中；然后对激活链表中的事件，调用事件的回调函数执行事件处理

一、event_base

　　The event_base lies at the center of Libevent; every application will have one.对应的为Reactor实例，使用 libevent 函数之前需要分配一个或者多个 event_base 结构体。每个event_base
结构体持有一个事件集合,可以检测以确定哪个事件是激活的（相当于epoll红黑树的树根）。

　　因为不是所有的安插在event_base的事件在调用fork()之后都可以正常工作，所以，如果在使用fork()或者其他相关系统调用启动一个新的进程之后，要想在子进程中使用base变量，但是又想让该base变量是一个全新的没有安插事件的变量，就应该在子进程中对base调用event_reinit函数进行重新初始化。

struct event_base {
    const struct eventop *evsel;
    void *evbase;
    int event_count; /* counts number of total events */
    int event_count_active; /* counts number of active events */
    int event_gotterm; /* Set to terminate loop */
    int event_break; /* Set to terminate loop immediately */
    /* active event management */
    struct event_list **activequeues;
    int nactivequeues;
    /* signal handling info */
    struct evsignal_info sig;
    struct event_list eventqueue;
    struct timeval event_tv;
    struct min_heap timeheap;
    struct timeval tv_cache;
};
struct eventop {
    const char *name;
    void *(*init)(struct event_base *); // 初始化
    int (*add)(void *, struct event *); // 注册事件
    int (*del)(void *, struct event *); // 删除事件
    19
    int (*dispatch)(struct event_base *, void *, struct timeval *); // 事件分发
    void (*dealloc)(struct event_base *, void *); // 注销，释放资源
    /* set if we need to reinitialize the event base */
    int need_reinit;
};

libevent将系统提供的I/O demultiplex机制统一封装成了eventop结构，因此evsel指向全局变量中的一个
evbase实际上是一个eventop实例对象
activequeues是一个二级指针，前面讲过libevent支持事件优先级，因此你可以把它看作是数组，其中的元素activequeues[priority]是一个链表，链表的每个节点指向一个优先级为priority的就绪事件event。
eventqueue，链表，保存了所有的注册事件event的指针。
sig是由来管理信号的结构体
timeheap是管理定时事件的小根堆
event_tv和tv_cache是libevent用于时间管理的变量

初始化和创建event_base

　　创建一个event_base对象也既是创建了一个新的libevent实例，程序需要通过调用event_init()（内部调用event_base_new函数执行具体操作）函数来创建，该函数同时还对新生成的libevent实例进行了初始化。

　　该函数首先为event_base实例申请空间，然后初始化timer mini-heap，选择并初始化合适的系统I/O 的demultiplexer机制，初始化各事件链表；

注册事件

　　向 Reactor（对应源码中的 event_base ）中添加I/O、定时事件，需要调用 event_add 函数，信号事件调用 evsignal_add ，evsignal_add 最终也会调用 event_add：

int event_add(struct event *ev, const struct timeval *tv);

int event_add(struct event *ev, const struct timeval *tv)
{
    struct event_base *base = ev->ev_base; // 要注册到的event_base
    const struct eventop *evsel = base->evsel;
    void *evbase = base->evbase; // base使用的系统I/O策略

    // 新的timer事件，调用timer heap接口在堆上预留一个位置
    // 注：这样能保证该操作的原子性：
    // 向系统I/O机制注册可能会失败，而当在堆上预留成功后，
    // 定时事件的添加将肯定不会失败；
    // 而预留位置的可能结果是堆扩充，但是内部元素并不会改变
    if (tv != NULL && !(ev->ev_flags & EVLIST_TIMEOUT)) {
        if (min_heap_reserve(&base->timeheap,1 + min_heap_size(&base->timeheap)) == -1)
            return (-1); /* ENOMEM == errno */
    }

    // 如果事件ev不在已注册或者激活链表中，则调用evbase注册事件
    if ((ev->ev_events & (EV_READ|EV_WRITE|EV_SIGNAL)) &&
        !(ev->ev_flags & (EVLIST_INSERTED|EVLIST_ACTIVE))) {
        res = evsel->add(evbase, ev);
        if (res != -1) // 注册成功，插入event到已注册链表中
            event_queue_insert(base, ev, EVLIST_INSERTED);
    }

    // 准备添加定时事件
    if (res != -1 && tv != NULL) {
        struct timeval now;
        // EVLIST_TIMEOUT表明event已经在定时器堆中了，删除旧的
        if (ev->ev_flags & EVLIST_TIMEOUT)
            event_queue_remove(base, ev, EVLIST_TIMEOUT);

        // 如果事件已经是就绪状态则从激活链表中删除
        if ((ev->ev_flags & EVLIST_ACTIVE) &&(ev->ev_res & EV_TIMEOUT)) {
            // 将ev_callback调用次数设置为0
            if (ev->ev_ncalls && ev->ev_pncalls) {
                *ev->ev_pncalls = 0;
            }
            event_queue_remove(base, ev, EVLIST_ACTIVE);
        }

        // 计算时间，并插入到timer小根堆中
        gettime(base, &now);
        evutil_timeradd(&now, tv, &ev->ev_timeout);
        event_queue_insert(base, ev, EVLIST_TIMEOUT);
    }
    return (res);
}

ev：指向要注册的事件；
tv：超时时间；

　　函数将ev注册到ev->ev_base上，事件类型由ev->ev_events指明，如果注册成功，ev将被插入到已注册链表中；如果tv不是NULL，则会同时注册定时事件，将ev添加到timer堆上；如果其中有一步操作失败，那么函数保证没有事件会被注册，可以讲这相当于一个原子操作。

　　event_queue_insert()负责将事件插入到对应的链表中

void event_queue_insert(struct event_base *base, struct event *ev, int queue)
{
    // ev可能已经在激活列表中了，避免重复插入
    if (ev->ev_flags & queue) {
        if (queue & EVLIST_ACTIVE)
        return;
    }

    // ...
    ev->ev_flags |= queue; // 记录queue标记
    switch (queue) {
        case EVLIST_INSERTED: // I/O或Signal事件，加入已注册事件链表
            TAILQ_INSERT_TAIL(&base->eventqueue, ev, ev_next);
            break;
        case EVLIST_ACTIVE: // 就绪事件，加入激活链表
            base->event_count_active++;
            TAILQ_INSERT_TAIL(base->activequeues[ev->ev_pri], ev, ev_active_next);
            break;
        case EVLIST_TIMEOUT: // 定时事件，加入堆
            min_heap_push(&base->timeheap, ev);
            break;
    }
}

　　当事件激活（即所监听的事件发生），该事件会被插入激活队列，随后激活队列中的事件被处理（事件处理函数被调用），这部分工作在事件循环中完成：

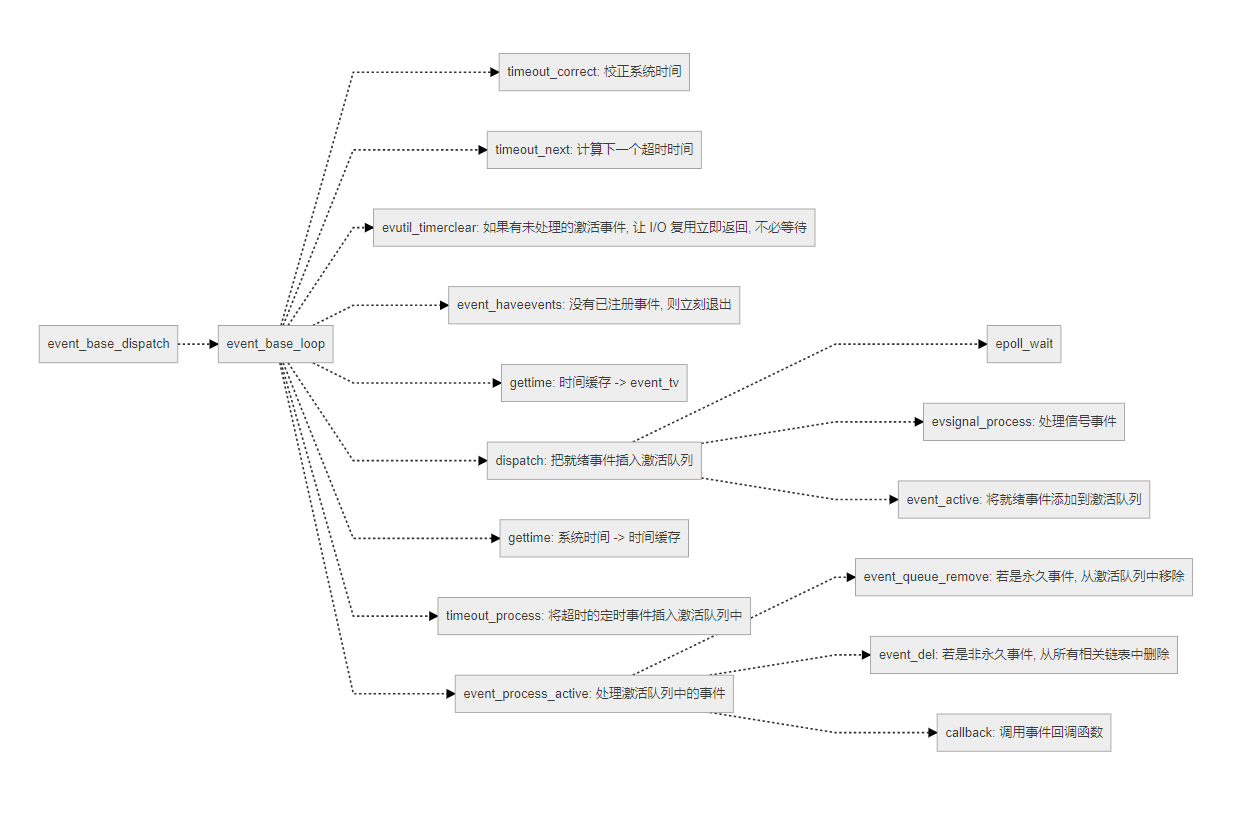

事件循环的函数调用主要逻辑

dispatch 函数调用 epoll_wait（只讨论使用了 epoll 的情况）等待 I/O 事件发生
epoll_wait 返回后，处理信号事件（epoll_wait 返回有可能是因为发生了信号事件，这和 Libevent 对信号事件的管理有关，详见信号事件管理）
将就绪的 I/O 事件添加到激活事件队列
将超时事件添加到激活事件队列
event_process_active 统一处理激活事件队列中的事件（即调用每个事件对应的事件处理函数）

删除事件

int event_del(struct event *ev);

int event_del(struct event *ev)
{
    struct event_base *base;
    const struct eventop *evsel;
    void *evbase;

    // ev_base为NULL，表明ev没有被注册
    if (ev->ev_base == NULL)
        return (-1);

    // 取得ev注册的event_base和eventop指针
    base = ev->ev_base;
    evsel = base->evsel;
    evbase = base->evbase;
    // 将ev_callback调用次数设置为
    if (ev->ev_ncalls && ev->ev_pncalls) {
        *ev->ev_pncalls = 0;
    }
    // 从对应的链表中删除
    if (ev->ev_flags & EVLIST_TIMEOUT)
        event_queue_remove(base, ev, EVLIST_TIMEOUT);
    if (ev->ev_flags & EVLIST_ACTIVE)
        event_queue_remove(base, ev, EVLIST_ACTIVE);
    if (ev->ev_flags & EVLIST_INSERTED) {
        event_queue_remove(base, ev, EVLIST_INSERTED);
        // EVLIST_INSERTED表明是I/O或者Signal事件，
        // 需要调用I/O demultiplexer注销事件
        return (evsel->del(evbase, ev));
    }
    return (0);
}

该函数将删除事件ev，对于I/O事件，从I/O 的demultiplexer上将事件注销；对于Signal事件，将从Signal事件链表中删除；对于定时事件，将从堆上删除；
同样删除事件的操作则不一定是原子的，比如删除时间事件之后，有可能从系统I/O机制中注销会失败。

二、event

　　libevent中的事件处理器是event结构类型。event结构体封装了句柄、事件类型、回调函数、以及其他必要的标志和数据.

struct event {
    TAILQ_ENTRY (event) ev_next;
    TAILQ_ENTRY (event) ev_active_next;
    TAILQ_ENTRY (event) ev_signal_next;
    unsigned int min_heap_idx; /* for managing timeouts */
    struct event_base *ev_base;
    int ev_fd;
    short ev_events;
    short ev_ncalls;
    short *ev_pncalls; /* Allows deletes in callback */
    struct timeval ev_timeout;
    int ev_pri; /* smaller numbers are higher priority */
    void (*ev_callback)(int, short, void *arg);
    void *ev_arg;
    int ev_res; /* result passed to event callback */
    int ev_flags;
};

ev_events:所支持的事件类型,可以用所示的标志按位与(互斥的标志不行,如读写事件和信号不能同时设置)

#define EV_TIMEOUT 0x01//定时事件
#define EV_READ 0x02//可读事件——I/O事件
#define EV_WRITE 0x04//可写事件——I/O事件
#define EV_SIGNAL 0x08//信号事件
#define EV_PERSIST 0x10//永久事件,事件被触发后自动重新对这个event调用event_add

ev_next：libevent使用双向链表保存所有注册的I/O和Signal事件，ev_next就是该I/O事件在链表中的位置；称此链表为“已注册事件链表”；ev_signal_next就是signal事件在signal事件链表中的位置；
```
#define TAILQ_ENTIRY(type)\
struct\
{
    struct type *tqe_next;\ /*下一个元素*/
    struct type **tqe_prev;\ /*前一个元素的地址*/
}
```
View Code
ev_active_next：激活事件链表，libevent将所有的激活事件放入到链表active list中，然后遍历active list执行调度，ev_active_next就指明了event在active list中的位置；
min_heap_idx和ev_timeout，如果是timeout事件，它们是event在小根堆中的索引和超时值，libevent使用小根堆来管理定时事件
ev_base该事件所属的反应堆实例，这是一个event_base结构体
ev_fd，对于I/O事件，是绑定的文件描述符；对于signal事件，是绑定的信号

ev_callback，event的回调函数，被ev_base调用，执行事件处理程序，这是一个函数指针，原型为：

void (*ev_callback)(int fd, short events, void *arg);
//fd:ev_fd
//events:ev_events
//arg:ev_arg,表明可以是任意类型的数据，在设置event时指定；

_ev:所有相同描述符值的I/O事件处理器通过ev.ev_io.ev_io_next成员串成一个尾队列,称为I/O事件队列,所有相同信号值得事件处理器通过ev.ev_signal.ev_signal_next成员串成一个尾队列(信号事件队列),ev_ev_signal.ev_ncalls成员指定信号发生时,Reactor需要执行多少次该事该事件对应的件处理器中的回调函数,ev_ev_signal.ev_pncalls要么是NULL要么是指向ev_ev_signal.ev_ncalls.
ev_ncalls：事件就绪执行时，调用ev_callback的次数，通常为1
ev_pncalls：指针，通常指向ev_ncalls或者为NULL；
ev_res：记录了当前激活事件的类型；

eb_flags：libevent用于标记event信息的字段，表明其当前的状态，可能的值有

#define EVLIST_TIMEOUT 0x01 // event在time堆中
#define EVLIST_INSERTED 0x02 // event在已注册事件链表中
#define EVLIST_SIGNAL 0x04 // 未见使用
#define EVLIST_ACTIVE 0x08 // event在激活链表中
#define EVLIST_INTERNAL 0x10 // 内部使用标记
#define EVLIST_INIT 0x80 // event已被初始化

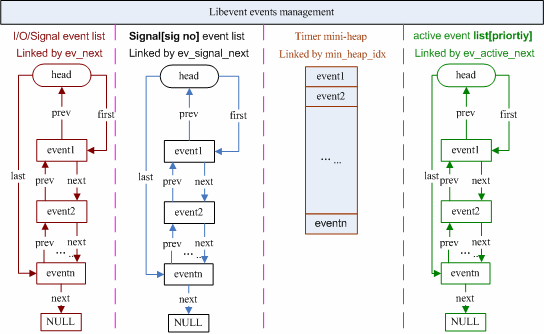

　　每次当有事件event转变为就绪状态时，libevent就会把它移入到active event list[priority]中，其中priority是event的优先级；接着libevent会根据自己的调度策略选择就绪事件，调用其cb_callback()函数执行事件处理；并根据就绪的句柄和事件类型填充cb_callback函数的参数。

三、设置事件的接口

　　设置事件ev绑定的文件描述符或者信号，对于定时事件，设为-1即可

void event_set(struct event *ev, int fd, short events,void (*callback)(int, short, void *), void *arg);

设置事件类型，比如EV_READ|EV_PERSIST, EV_WRITE, EV_SIGNAL等；
设置事件的回调函数以及参数arg；
初始化其它字段，比如缺省的event_base和优先级；

　　设置event ev将要注册到的event_base

int event_base_set(struct event_base *base, struct event *ev);

　　libevent有一个全局event_base指针current_base，默认情况下事件ev将被注册到current_base上，使用该函数可以指定不同的event_base；如果一个进程中存在多个libevent实例，则必须要调用该函数为event设置不同的event_base；

　　设置event ev的优先级，没什么可说的，注意的一点就是：当ev正处于就绪状态时，不能设置，返回-1

int event_priority_set(struct event *ev, int pri);

四、统一事件源

I/O和timer事件统一

　　首先将Timer事件融合到系统I/O多路复用机制中，还是相当清晰的，因为系统的I/O机制像select()和epoll_wait()都允许程序制定一个最大等待时间（也称为最大超时时间）timeout，即使没有I/O事件发生，它们也保证能在timeout时间内返回。

　　那么根据所有Timer事件的最小超时时间来设置系统I/O的timeout时间；当系统I/O返回时，再激活所有就绪的Timer事件就可以了，这样就能将Timer事件完美的融合到系统的I/O机制中了。

I/O和signal事件统一

　　Signal是异步事件的经典事例，将Signal事件统一到系统的I/O多路复用中就不像Timer事件那么自然了，Signal事件的出现对于进程来讲是完全随机的，进程不能只是测试一个变量来判别是否发生了一个信号，而是必须告诉内核“在此信号发生时，请执行如下的操作”。

　　如果当Signal发生时，并不立即调用event的callback函数处理信号，而是设法通知系统的I/O机制，让其返回，然后再统一和I/O事件以及Timer一起处理，当signal事件发生时，可以使用pipe通知I/O多路复用机制。

五、集成信号处理事件

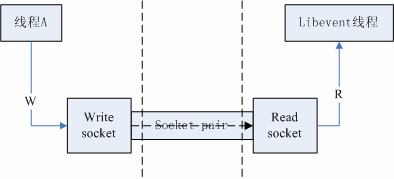

集成策略——使用socket pair

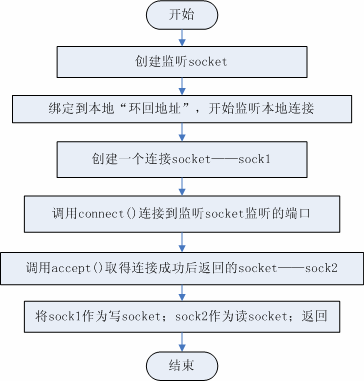

创建sockpair流程

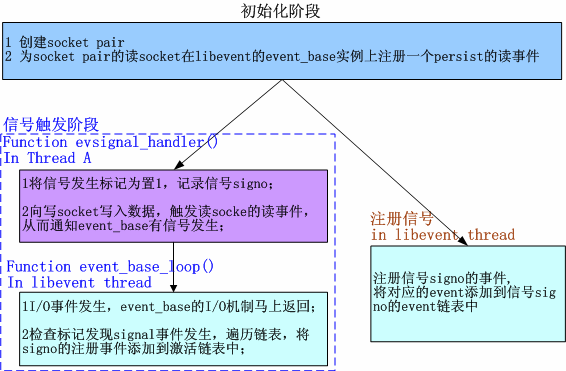

集成到事件主循环——通知event_base

　　Socket pair创建好了，可是libevent的事件主循环还是不知道Signal是否发生了，看来我们还差了最后一步，那就是：为socket pair的读socket在libevent的event_base实例上注册一个persist的读事件。
这样当向写socket写入数据时读socket就会得到通知，触发读事件，从而event_base就能相应的得到通知了。

　　前面提到过，Libevent会在事件主循环中检查标记，来确定是否有触发的signal，如果标记被设置就处理这些signal，这段代码在各个具体的I/O机制中，以Epoll为例，在epoll_dispatch()函数中，代码片段如下

    res = epoll_wait(epollop->epfd, events, epollop->nevents, timeout);
    if (res == -1) {
        if (errno != EINTR) {
            event_warn("epoll_wait");
            return (-1);
        }
        evsignal_process(base);// 处理signal事件
        return (0);
    }
    else if (base->sig.evsignal_caught) {
        evsignal_process(base);// 处理signal事件
    }

libevent中，初始化阶段并不注册读socket的读事件，而是在注册信号阶段才会测试并注册；
libevent中，检查I/O事件是在各系统I/O机制的dispatch()函数中完成的，该dispatch()函数在event_base_loop()函数中被调用；

　　注册signal事件是通过evsignal_add(struct event *ev)函数完成的，libevent对所有的信号注册同一个处理函数evsignal_handler()，该函数将在下一段介绍，注册过程如下：

取得ev要注册到的信号signo；
如果信号signo未被注册，那么就为signo注册信号处理函数evsignal_handler()；
如果事件ev_signal还没哟注册，就注册ev_signal事件；
将事件ev添加到signo的event链表中；

　　从signo上注销一个已注册的signal事件就更简单了，直接从其已注册事件的链表中移除即可。如果事件链表已空，那么就恢复旧的处理函数；

　　下面的讲解都以signal()函数为例，sigaction()函数的处理和signal()相似。处理函数evsignal_handler()函数做的事情很简单，就是记录信号的发生次数，并通知event_base有信号触发，需要处理：

static void evsignal_handler(int sig)
{
    int save_errno = errno; // 不覆盖原来的错误代码
    if (evsignal_base == NULL) {
        event_warn("%s: received signal %d, but have no base configured", __func__, sig);
        return;
    }
    // 记录信号sig的触发次数，并设置event触发标记
    evsignal_base->sig.evsigcaught[sig]++;
    evsignal_base->sig.evsignal_caught = 1;
    #ifndef HAVE_SIGACTION
        signal(sig, evsignal_handler); // 重新注册信号
    #endif
    // 向写socket写一个字节数据，触发event_base的I/O事件，从而通知其有信号触发，需要处理
    send(evsignal_base->sig.ev_signal_pair[0], "a", 1, 0);
    errno = save_errno; // 错误代码
}

六、集成定时事件

　　因为系统的I/O机制像select()和epoll_wait()都允许程序制定一个最大等待时间（也称为最大超时时间）timeout，即使没有I/O事件发生，它们也保证能在timeout时间内返回。那么根据所有Timer事件的最小超时时间来设置系统I/O的timeout时间；当系统I/O返回时，再激活所有就绪的Timer事件就可以了，这样就能将Timer事件完美的融合到系统的I/O机制中了。

　　具体的代码在源文件event.c的event_base_loop()中

    if (!base->event_count_active && !(flags & EVLOOP_NONBLOCK)) {
        // 根据Timer事件计算evsel->dispatch的最大等待时间
        timeout_next(base, &tv_p);
    } else {
        // 如果还有活动事件，就不要等待，让evsel->dispatch立即返回
        evutil_timerclear(&tv);
    }
    // ...
    // 调用select() or epoll_wait() 等待就绪I/O事件
    res = evsel->dispatch(base, evbase, tv_p);
    // ...
    // 处理超时事件，将超时事件插入到激活链表中
    timeout_process(base);


    //timeout_next()函数根据堆中具有最小超时值的事件和当前时间来计算等待时间
    static int timeout_next(struct event_base *base, struct timeval **tv_p)
    {
        struct timeval now;
        struct event *ev;
        struct timeval *tv = *tv_p;
        // 堆的首元素具有最小的超时值
        if ((ev = min_heap_top(&base->timeheap)) == NULL) {
            // 如果没有定时事件，将等待时间设置为NULL,表示一直阻塞直到有I/O事件发生
            *tv_p = NULL;
            return (0);
        }
        // 取得当前时间
        gettime(base, &now);
        // 如果超时时间<=当前值，不能等待，需要立即返回
        if (evutil_timercmp(&ev->ev_timeout, &now, <=)) {
            evutil_timerclear(tv);
            return (0);
        }
        // 计算等待的时间=当前时间-最小的超时时间
        evutil_timersub(&ev->ev_timeout, &now, tv);
        return (0);
    }

Timer小根堆

　　Libevent使用堆来管理Timer事件，其key值就是事件的超时时间

    Heap[size++] <- new; // 先放到数组末尾，元素个数+1
    // 下面就是shift_up()的代码逻辑，不断的将new向上调整
    _child = size;
    while(_child>0) // 循环
    {
        _parent 􀃅 (_child-1)/2; // 计算parent
        if(Heap[_parent].key < Heap[_child].key)
            break; // 调整结束，跳出循环
        swap(_parent, _child); // 交换parent和child
    }

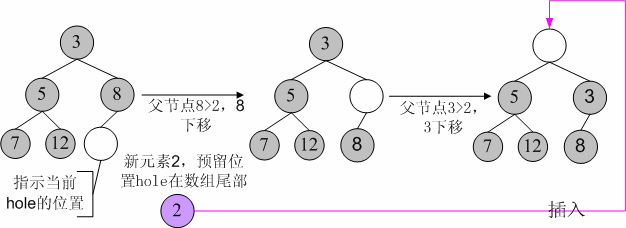

　　而libevent的heap代码对这一过程做了优化，在插入新元素时，只是为新元素预留了一个位置hole（初始时hole位于数组尾部），但并不立刻将新元素插入到hole上，而是不断向上调整hole的值，将父节点向下调整，最后确认hole就是新元素的所在位置时，才会真正的将新元素插入到hole上，因此在调整过程中就比上面的代码少了一次赋值的操作，代码逻辑是：

    // 下面就是shift_up()的代码逻辑，不断的将new的“预留位置”向上调整
    _hole = size; // _hole就是为new预留的位置，但并不立刻将new放上
    while(_hole>0) // 循环
    {
        _parent 􀃅 (_hole-1)/2; // 计算parent
        if(Heap[_parent].key < new.key)
            break; // 调整结束，跳出循环
        Heap[_hole] = Heap[_parent]; // 将parent向下调整
        _hole = _parent; // 将_hole调整到_parent
        }
    Heap[_hole] = new; // 调整结束，将new插入到_hole指示的位置
    size++; // 元素个数+1

七、支持I/O多路复用

struct eventop {
    const char *name;
    void *(*init)(struct event_base *); // 初始化
    int (*add)(void *, struct event *); // 注册事件
    int (*del)(void *, struct event *); // 删除事件
    int (*dispatch)(struct event_base *, void *, struct timeval *); // 事件分发
    void (*dealloc)(struct event_base *, void *); // 注销，释放资源
    /* set if we need to reinitialize the event base */
    int need_reinit;
};

　　Libevent把所有支持的I/O demultiplex机制存储在一个全局静态数组eventops中，并在初始化时选择使用何种机制或者可以自定义，数组内容根据优先级顺序声明如下：

/* In order of preference */
static const struct eventop *eventops[] = {
    #ifdef HAVE_EVENT_PORTS
        &evportops,
    #endif
    #ifdef HAVE_WORKING_KQUEUE
        &kqops,
    #endif
    #ifdef HAVE_EPOLL
        &epollops,
    #endif
    #ifdef HAVE_DEVPOLL
        &devpollops,
    #endif
    #ifdef HAVE_POLL
        &pollops,
    #endif
    #ifdef HAVE_SELECT
        &selectops,
    #endif
    #ifdef WIN32
        &win32ops,
    #endif
    NULL
};

　　然后libevent根据系统配置和编译选项决定使用哪一种I/O demultiplex机制，这段代码在函数event_base_new()中：

base->evbase = NULL;
for (i = 0; eventops[i] && !base->evbase; i++) {
    base->evsel = eventops[i];
    base->evbase = base->evsel->init(base);
}

　　可以看出，libevent在编译阶段选择系统的I/O demultiplex机制，而不支持在运行阶段根据配置再次选择。

　　以Linux下面的epoll为例，实现在源文件epoll.c中，eventops对象epollops定义如下：

const struct eventop epollops = {
    "epoll",
    epoll_init,
    epoll_add,
    epoll_del,
    epoll_dispatch,
    epoll_dealloc,
    1 /* need reinit */
};

　　变量epollops中的函数指针具体声明如下，注意到其返回值和参数都和eventop中的定义严格一致，这是函数指针的语法限制。

static void *epoll_init (struct event_base *);
static int epoll_add (void *, struct event *);
static int epoll_del (void *, struct event *);
static int epoll_dispatch(struct event_base *, void *, struct timeval *);
static void epoll_dealloc (struct event_base *, void *);

　　那么如果选择的是epoll，那么调用结构体eventop的init和dispatch函数指针时，实际调用的函数就是epoll的初始化函数epoll_init()和事件分发函数epoll_dispatch()了；
