交换机配置第九讲(链路聚合,手工负载分担)

梦想与她 提交于 2020-03-07 02:29:04

1.实验介绍

 将两个交换机的多个以太网捆绑成一条逻辑链路。

链路聚合:多个物理端口汇聚在一起,形成一个逻辑端口,以实现出/入流量吞吐量在各成员端口的负荷分担,交换机根据用户配置的端口负荷分担策略决定网络封包从哪个成员端口发送到对端的交换机。

手工负载分担模式:是一种最基本的链路聚合方式,在该模式下,Eth-Trunk 接口的建立,成员接口的加入完全由手工来配置,没有链路聚合控制协议的参与。

静态LACP模式:利用LACP协议进行聚合参数协商、确定活动接口和非活动接口链路聚合方式。也称作N:M模式。

静态LACP模式和手工负载分担模式区分:静态LACP模式有备份链路,手工负载分担模式所有成员接口均处于转发状态,分担负载流量。

设备规划

类型 名称 数量
终端 PC 2
交换机 S5700 2



vlan划分

vlanid

子网 网关
10 192.168.10.0/24 192.168.10.254

主机ip规划

主机 ip 交换机接口
A 192.168.10.1 0/0/3 交换机1
B 192.168.10.2 0/0/3 交换机2

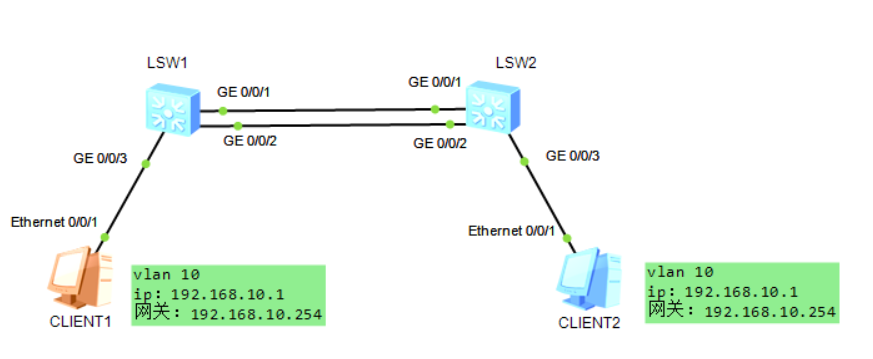

2.连线图如下:

client1配置

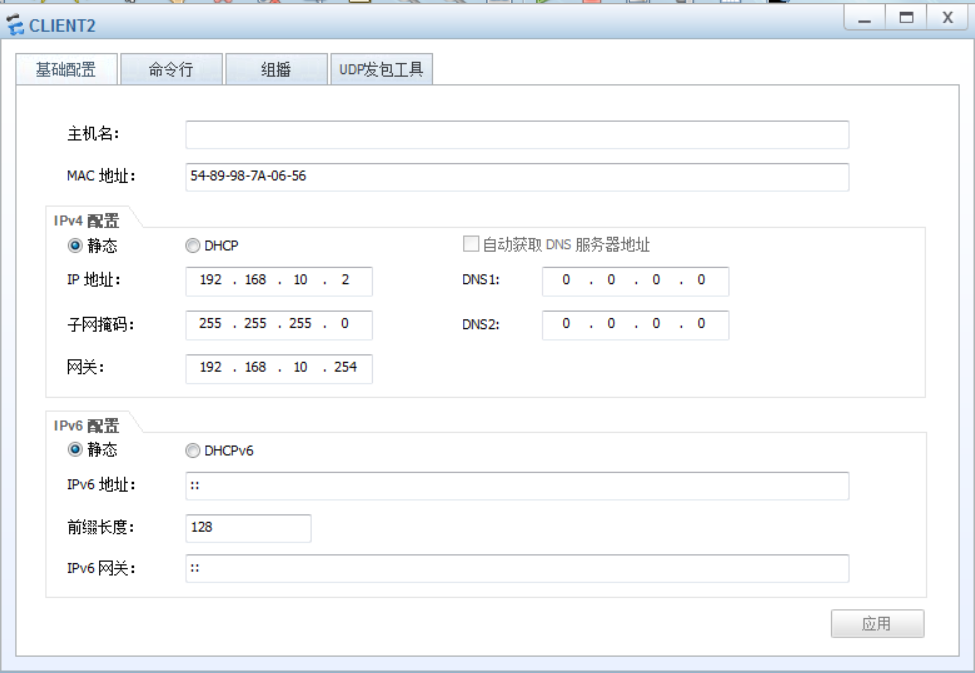

client2配置

交换机1配置(手工负载分担模式)

#sys
#vlan batch 10
#interface Eth-Trunk 1
#mode manual load-balance
#trunkport GigabitEthernet 0/0/1
#trunkport GigabitEthernet 0/0/2
#port link-type trunk
#port trunk allow-pass vlan 10

交换机2配置(手工负载分担模式)

#sys
#vlan batch 10
#interface Eth-Trunk 1
#mode manual load-balance
#trunkport GigabitEthernet 0/0/1
#trunkport GigabitEthernet 0/0/2
#port link-type trunk
#port trunk allow-pass vlan 10

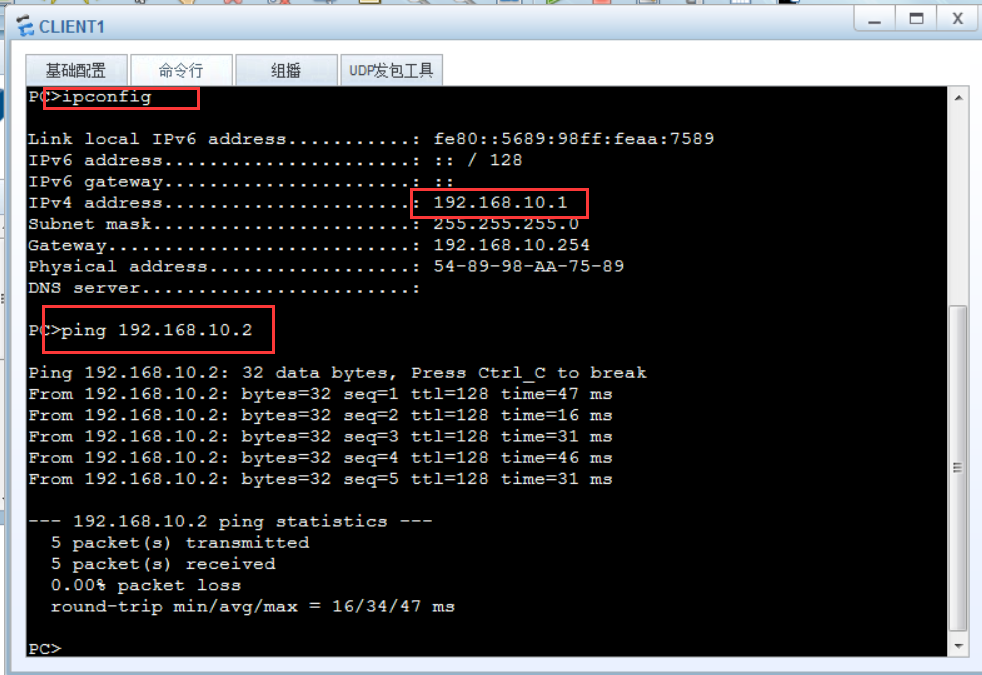

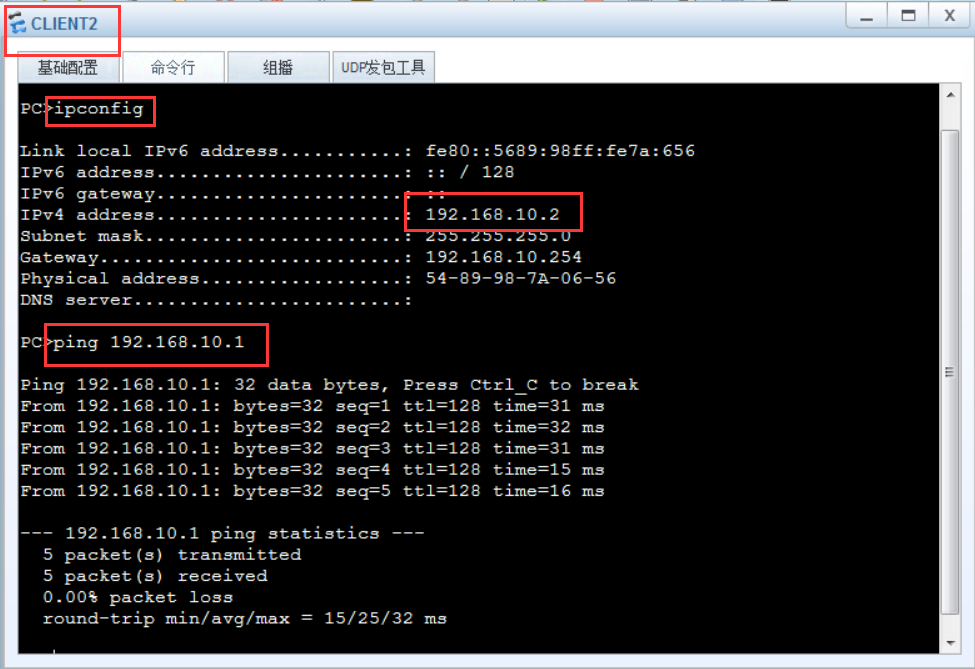

4.测试结果
