matlab dct2和fft2变换的系数分布(BM3D滤波时,相似块分组的阈值凭据)

落爺英雄遲暮 提交于 2020-03-02 12:14:33
clear;
woman=imread('C:\Users\ThinkPad\Pictures\lena.jpg');

X=mat2gray(woman);

noise=randn(size(X));

sigma=0.1;
X=X+noise*sigma;

%进行dct2变换
DCT=dct2(X);

%进行fft变换
FFT=fft2(X);


figure
subplot(2,1,1)
%查看DCT系数分布情况
histogram(DCT);
title('DCT系数分布情况');

subplot(2,1,2)
%查看FFT系数分布情况
histogram(real(FFT));
title('FFT系数分布情况');

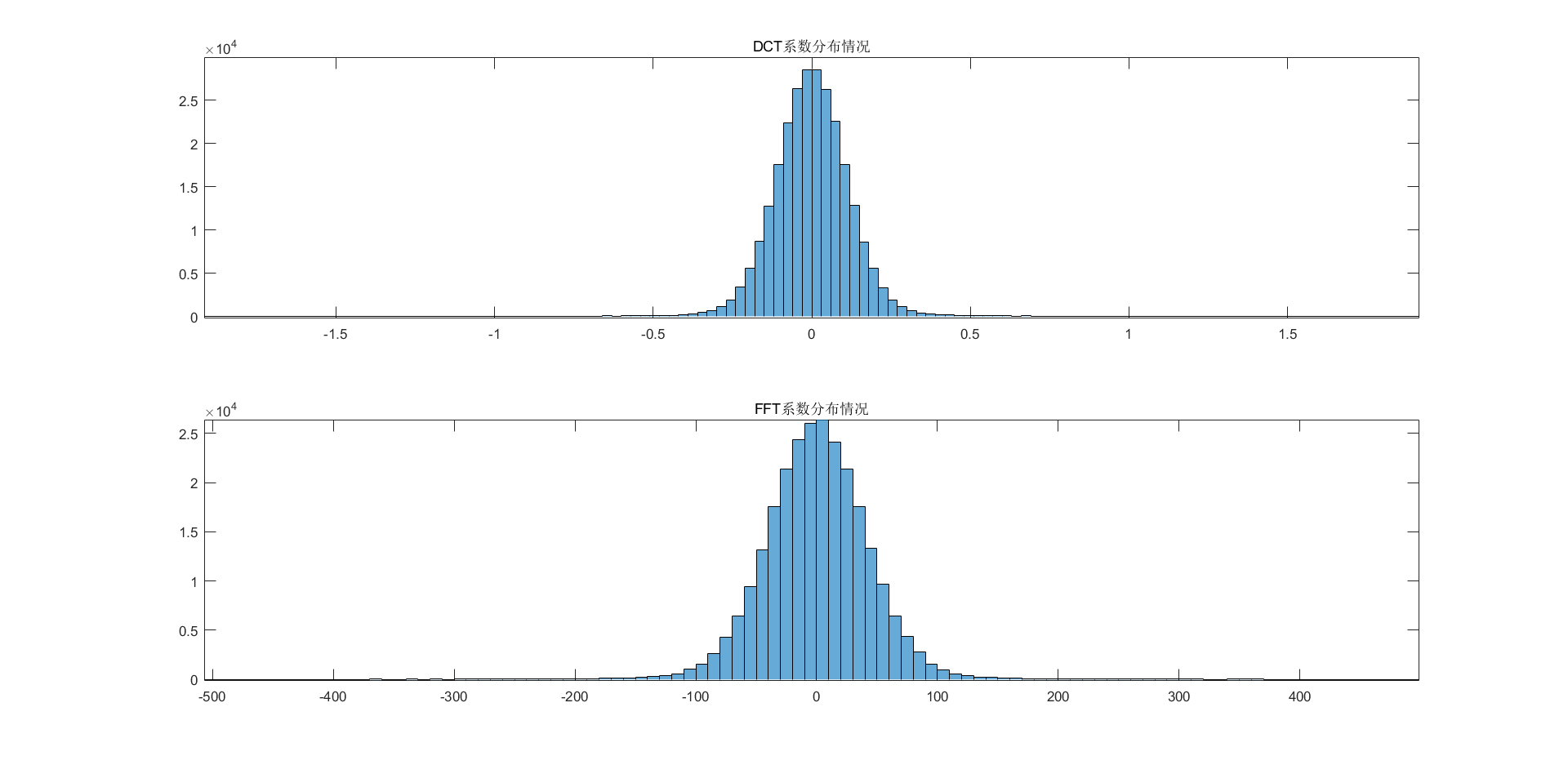

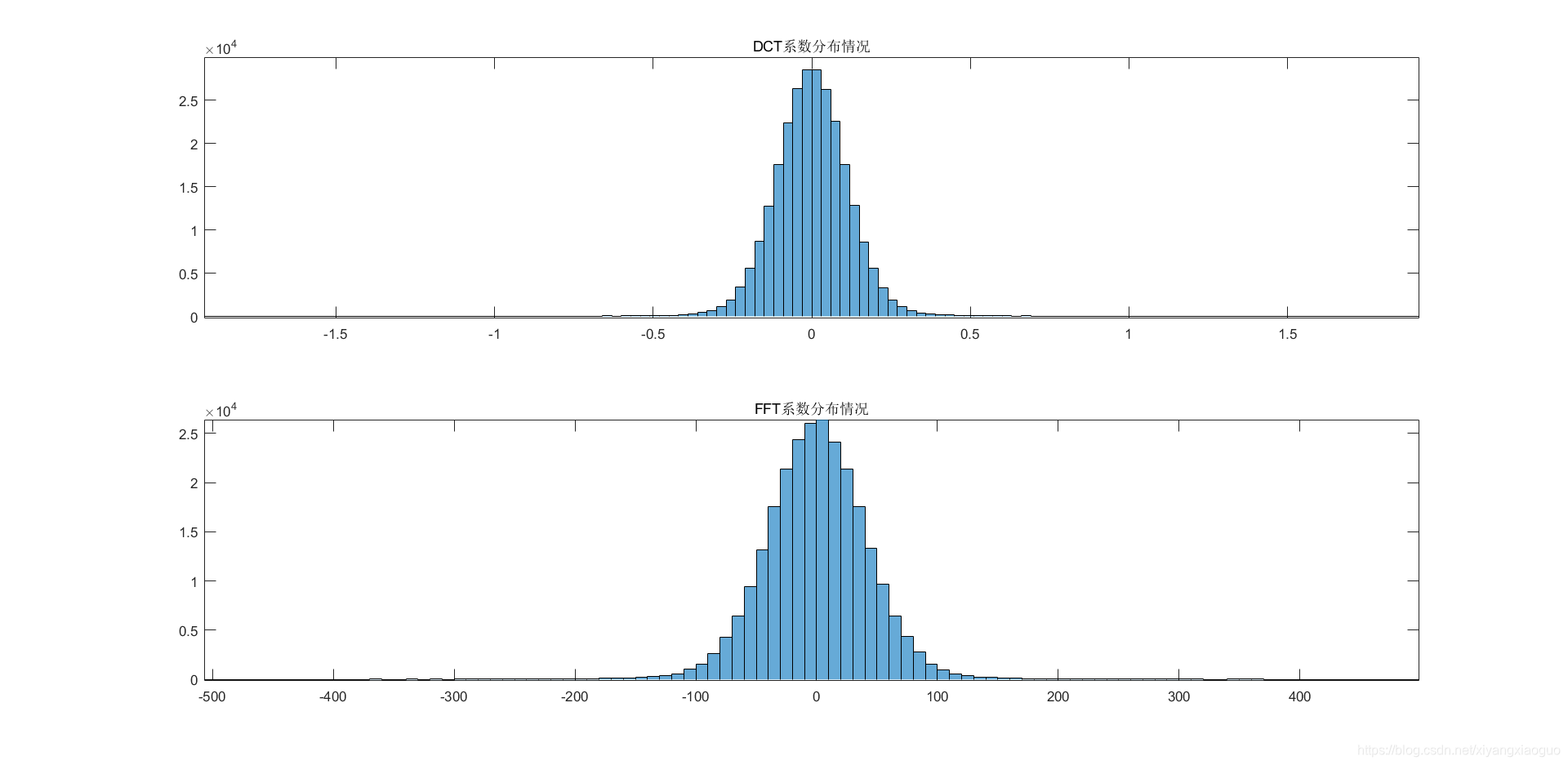

 对于同一个图像,进行dct2和fft2两种变换时,考察其变换后系数分布。dct2变换后的系数为实数,fft2变换后的系数为复数,复数取实部进行对比:

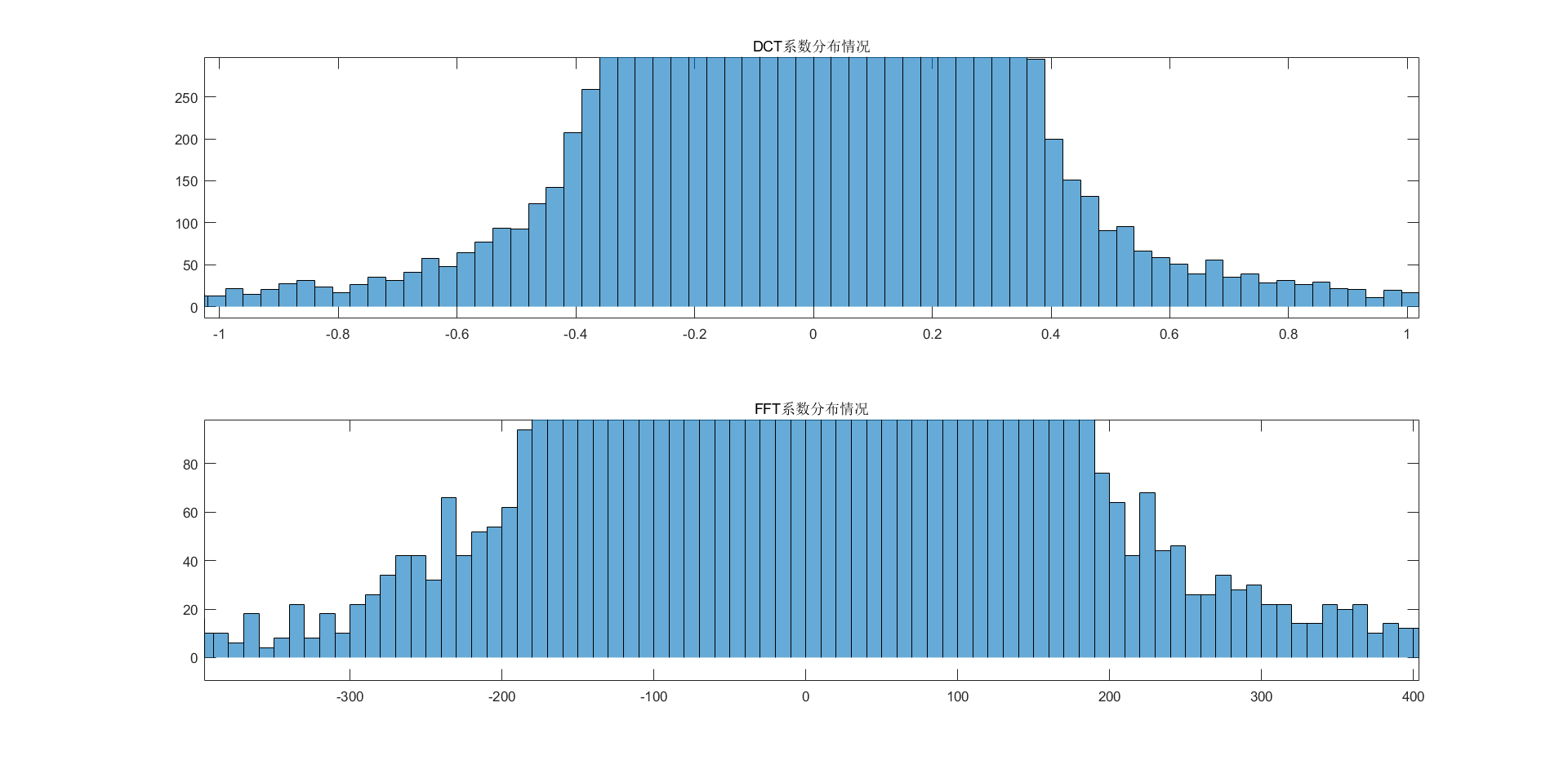

dct2变换的系数基本分布在-1到1之间;而fft2变换的系数则分布在-300到300之间,二值的值差异很大(300倍的差异)

对于图像中的块与块之间,其系数的差异可以通过距离刻画

clear;
woman=imread('C:\Users\ThinkPad\Pictures\lena.jpg');

X=mat2gray(woman);

noise=randn(size(X));

sigma=0.1;
X=X+noise*sigma;

%进行dct2变换
DCT=dct2(X);

%进行fft变换
FFT=fft2(X);


figure
subplot(2,1,1)
%查看DCT系数分布情况
histogram(DCT);
title('DCT系数分布情况');

subplot(2,1,2)
%查看FFT系数分布情况
histogram(real(FFT));
title('FFT系数分布情况');

%取图像中的block,对比block与block之间的系数差异分布
%block取8*8大小,系数差异用距离d=sum((block1-block2).^2)刻画

distanceDCT=zeros(250000,1);
distanceFFT=zeros(250000,1);
nd=1;
bsz=8;
DCTref_block(:,:)=DCT(100:100+bsz-1,100:100+bsz-1); %在图像中找一个block作为参考,其他的block与之求差异
FFTref_block(:,:)=FFT(100:100+bsz-1,100:100+bsz-1);
for i=1:size(X,1)-bsz
    for j=1:size(X,2)-bsz

        %dct2
        tran_block(:,:)=DCT(i:i+bsz-1,j:j+bsz-1);
        dev=DCTref_block-tran_block;
        dev2=dev.*dev; %实数求平方
        distanceDCT(nd)=sum(dev2(:));


        %fft2
        tran_block(:,:)=FFT(i:i+bsz-1,j:j+bsz-1);
        dev=FFTref_block-tran_block;
        dev2=dev.*conj(dev); %复数求模方
        distanceFFT(nd)=sum(dev2(:));

        nd=nd+1;
    end
end

figure
subplot(2,1,1)
%查看DCT系数差异分布情况
histogram(log(distanceDCT));
title('DCT系数差异分布情况');

subplot(2,1,2)
%查看FFT系数差异分布情况
histogram(log(distanceFFT));
title('FFT系数差异分布情况');

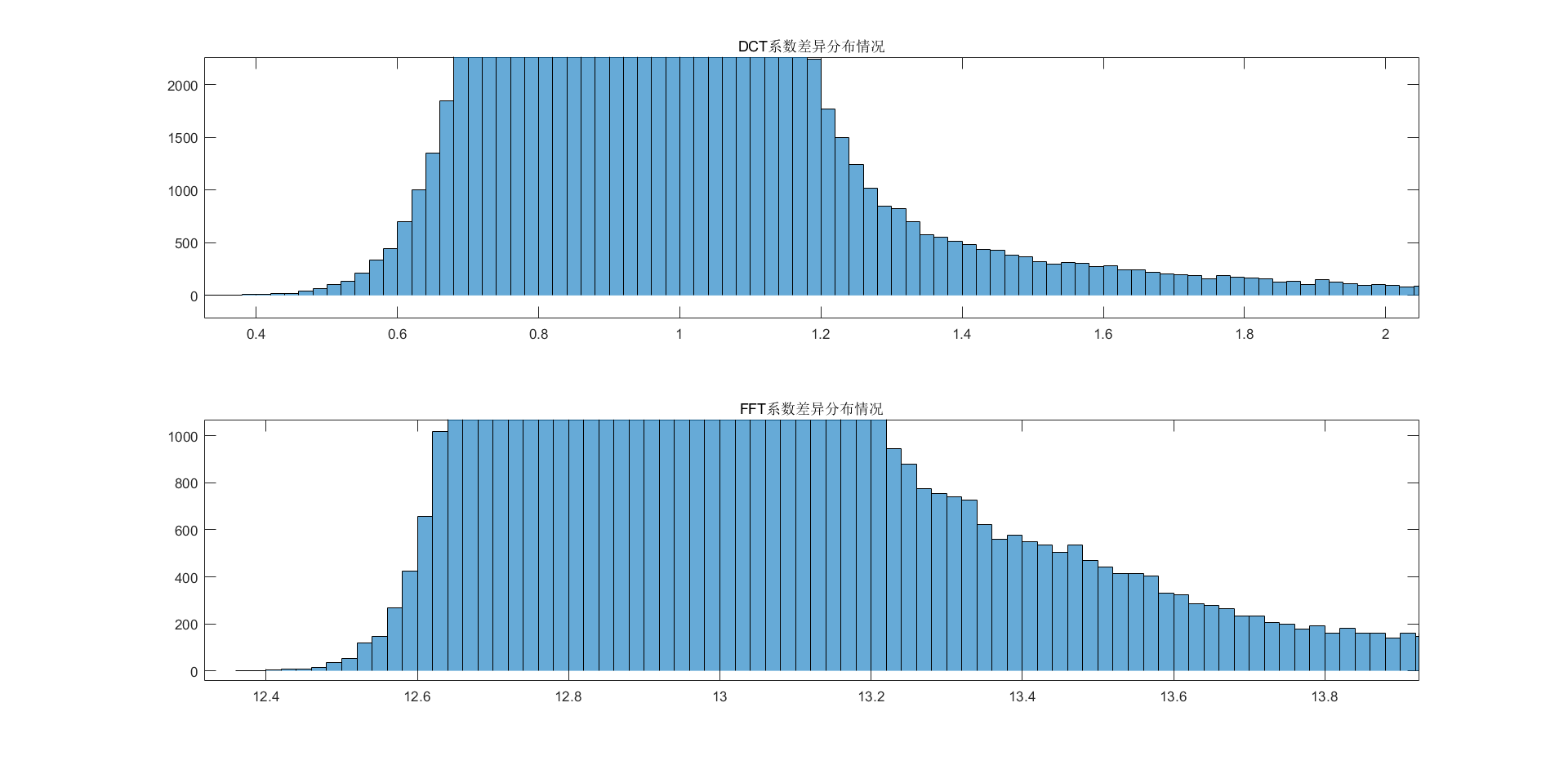

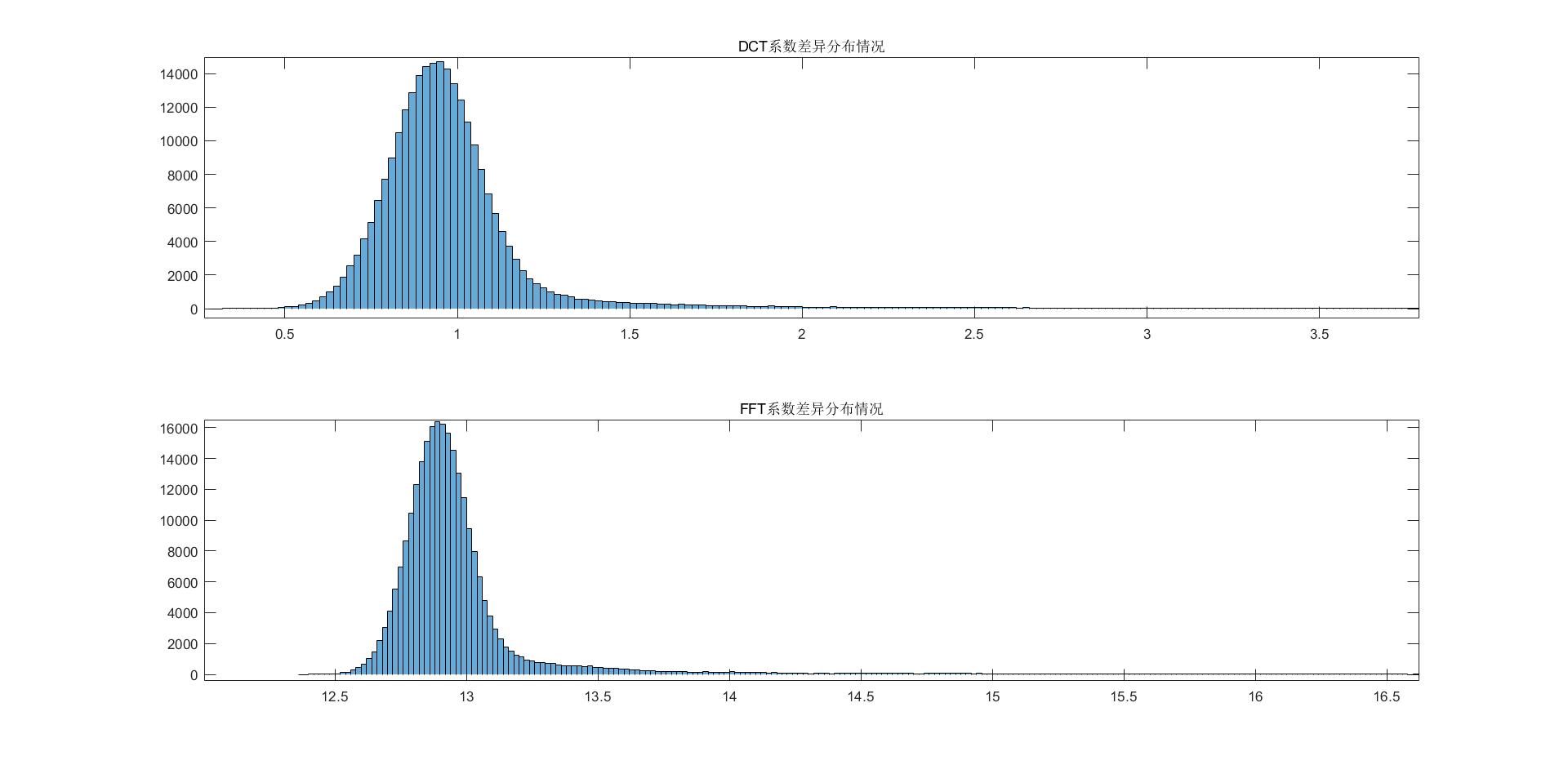

上图的结果是对block之间的系数差异取对数之后的分布, 对于DCT系数的差异,其最可机的位置在0.95处,即distance=2.58处

对于FFT系数的差异,最可机的位置在12.9,即distance=400310处,

因此,当需要设置一个阈值作为block与block相似性判断标准时,可以采用的合理的阈值:

对于DCT变换,threshold=exp(0.6)=1.82;

对于FFT变换,threshold=exp(12.6)=296560;
