LVS（DR模式）+KeepAlived（HA高可用）模式的实现

1.基本思想

前面学习了lvs的基础知识，现在我们来讨论调度器的备份，也就是集群（不再是单纯的调度器）
在上一个实验的基础上，当调度器server1也挂了，客户就彻底不能访问了，这时我们可以设置调度器的高可用
时刻保证调度器的正常工作：设置调度器的master（主）和调度器backup（备）
我们在两台调度器上使用keepalived服务就可以将两个调度器关联在一起，keepalived检测两个调度器的工作情况
如果lvs挂掉了，客户就彻底访问不到任何东西了
现在做一个高可用的lvs
我们使用keeplived代理lvs，它具有lvs的功能，但同时可以有多个，有主有备
当主挂了备用就去做轮询，当主好了备用就把任务还给主
当主调度器好着的时候，keepalived就回去通知备份调度器自己可以正常工作，不需要接管自己的任务
当主调度器坏了，不告诉备份调度器任何消息的时候，备份调度器就会自动去接管主调度器的工作
这个时候客户端依然可以正常访问

2.搭建实验环境

一共需要4台rhel7.5版本的虚拟机
主机信息对应的主机的功能（服务）
server1(172.25.8.1) ：master（主调度器）
server4(172.25.8.4) ：backup（备调度器）
server2(172.25.8.2) ：真正的web服务器1
server3(172.25.8.3) ：真正的web服务器2
真机172.25.8.250 ：客户端，用来测试

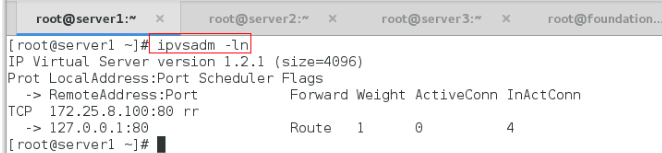

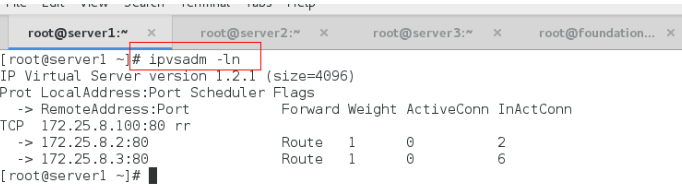

在之前的lvs实验基础上继续做
在这里插入图片描述

（1）在真机中再创建一个快照node4，用来做备份调度器

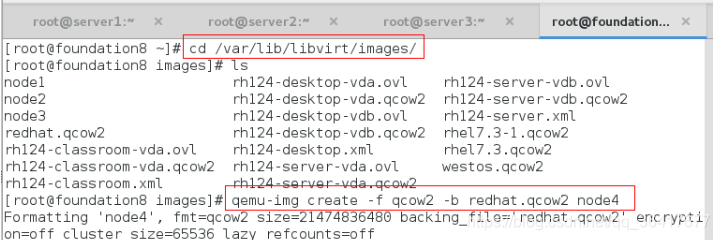

cd /var/lib/libvirt/images
qemu-img create -f qcow2 -b 母盘 node4
然后给快照导入镜像

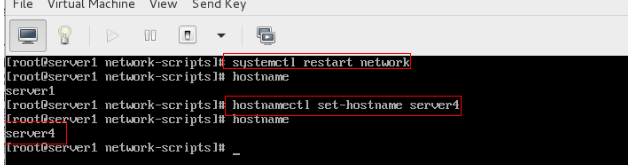

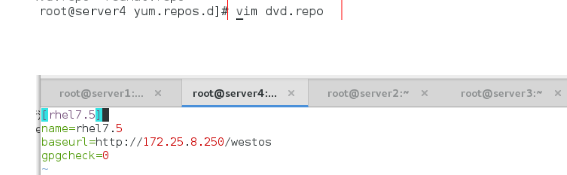

登录node4，改主机名、ip

在这里插入图片描述

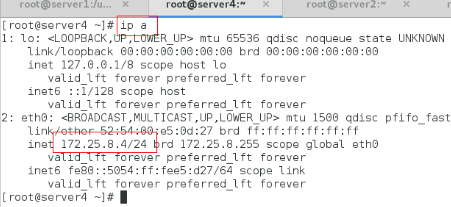

修改主机名与IP地址

（2）用真机连接server4，在真机上面把keepalived安装包给server1和server4都传一个

3.接下来实现 LVS（DR模式）+KeepAlived（HA高可用）稳定性集群

（1）在server1上面进行配置(keepalived的主节点)：

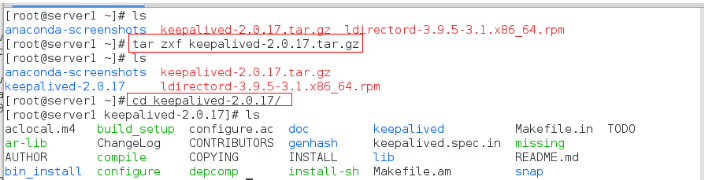

tar zxf keepalived...解压
cd 进入解压后的目录
ls查看
yum install -y gcc openssl-devel这个要进行源码编译

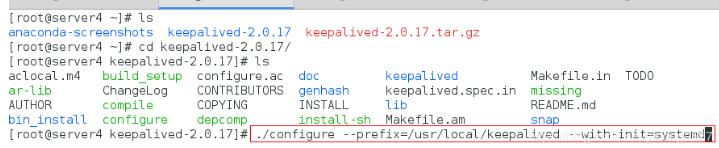

./configure --prefix=/usr/local/keepalived --with-init=systemd编译
make && make install安装

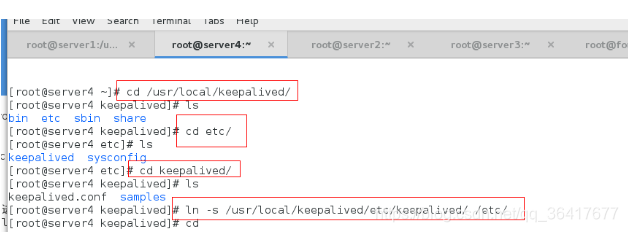

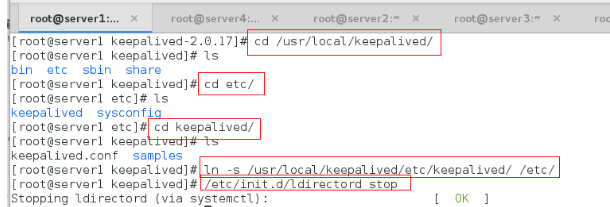

cd /usr/local/keepalived进入安装目录
ls查看
cd ect/
cd keepalived/
ls
ln -s /usr/local/keepalived/etc/keepalived    /etc将配置文件做软链接
/etc/init.d/ldirectord stop关闭之前的健康检测
chkconfig ldirectord off设置开机不启动
systemctl status keepalived.service查看keepalived服务的状态

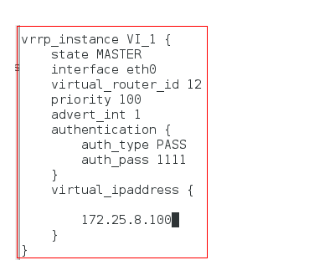

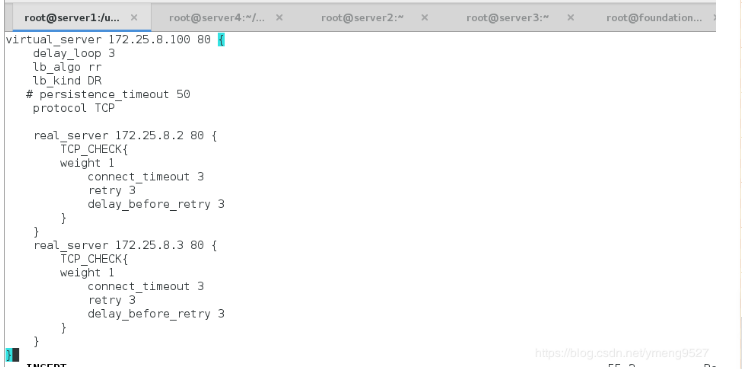

vim /etc/keepalived/keepalived.conf编辑配置文件

在这里插入图片描述

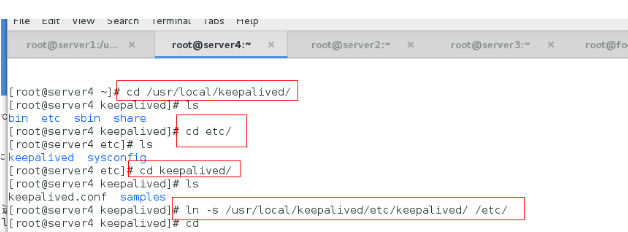

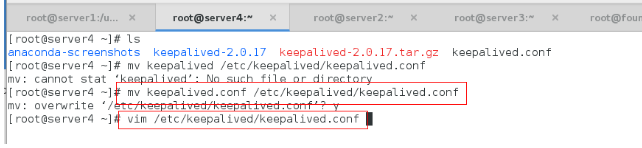

（2）在server4上面进行配置(keepalived的备节点)：

编写主节点keepalived的配置文件信息

编写备节点keepalived的配置文件信息

（3）测试：发现入口地址自动添加到了主调度器上面

发现server1上面自动添加了入口ip地址

vim /var/log/messages看日志发现信息
真机上面：

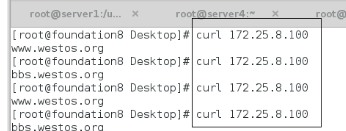

curl 172.25.12.100发现两个web都可以访问
stop一个web再去尝试
server1上面：
yum install -y mailx
mail

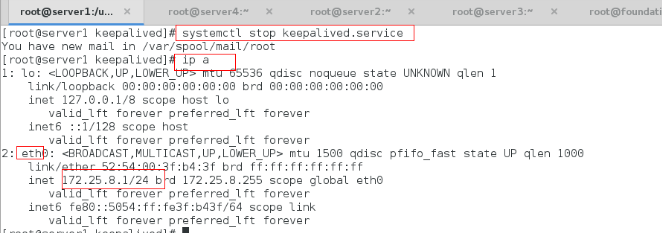

关闭server1上面的keepalived

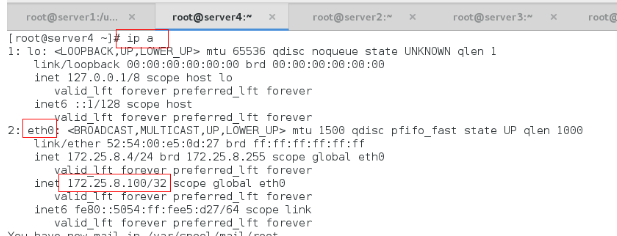

发现入口地址漂移到了server4的上面

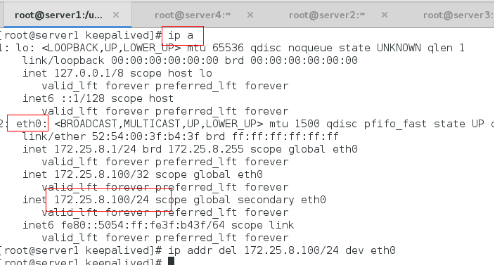

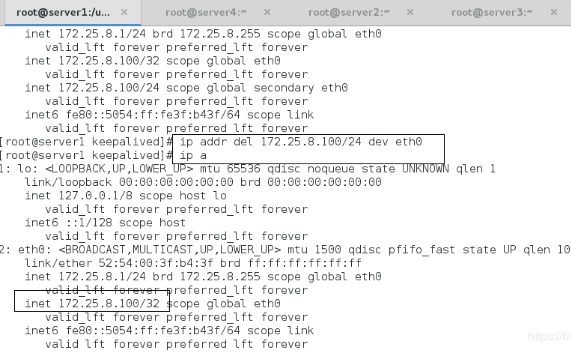

删除上一个实验手动添加的ip地址
在这里插入图片描述
因为此时主调度器可以正常工作，因此备份调度器没有使用

在真机里面测试，发现可以正常访问两个web

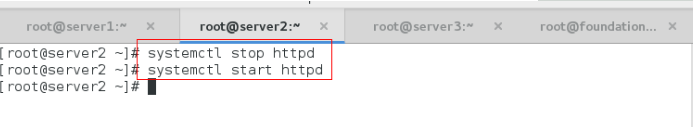

关闭一个web服务器

开启web1（server2）服务器
破坏server1这个主调度器，发现入口地址会自动漂移到server4上面
在这里插入图片描述

此时客户端仍然可以正常访问
