IC设计流程是每个IC从业者的必修课，虽然多数人的从业方向只是IC设计流程中的一部分，但是了解IC设计流程全貌对正确认识每个IC设计环节的作用是有很大帮助的。
对于一个CAD来说，了解IC设计流程以及每个环节所用EDA工具，了解全流程中设计效率的洼地所在，并据此提出系统的解决方案，是整体上提升IC设计效率的根本所在，所以同样具有重要意义。
作为一个初入门者的学习笔记，本文多处文本和附图来源于网络，在此不一一注明，感谢原作者。由于本人才疏学浅，有理解错误或描述谬误的地方，请专家批评指正，不胜感激。另外，如非单独指出，本文中的“IC设计流程”均为“数字设计流程”。
下图是一个IC设计全流程的架构图，它的主线是“ASIC设计与实现”，为实现这一目的，在考虑到诸如速度和功耗等等“性能指标”的前提下，在各个设计环节实现的同时做好“功能验证”工作，以保证所有设计环节的quality。
图一 IC设计全流程
从逻辑实现还是物理实现这两部分来看，IC设计流程可以笼统地分为前端和后端两部分。不同的公司有不同差别细微的区分方法，从比较全面的角度来看，我们可以把IC设计的完整流程区分为如下几部分。
- 确定项目需求
一般由项目PM来完成，先做市场调研以确定项目需求，对系统功能和能效参数给出指导意见。
- 系统架构设计
一般由系统架构师完成，确定系统功能细节，定义频率、功耗等参数指标，做顶层的系统仿真模拟，以确定一个可行的芯片设计方案。
- 前端设计
前端设计（front-end）一般包括RTL代码实现和功能仿真。
- 中端设计
中端设计（mid-end）一般囊括了从功能仿真到物理实现中间所有的环节，包括综合（synthesis），形式验证（formal verification），低功耗设计（low power design），可测试性设计（design for test），STA等。
简单起见，很多公司也把中端设计归到前端设计的范畴里面。
- 后端设计
后端设计（back-end）包括布局布线，形式验证，后仿真等。

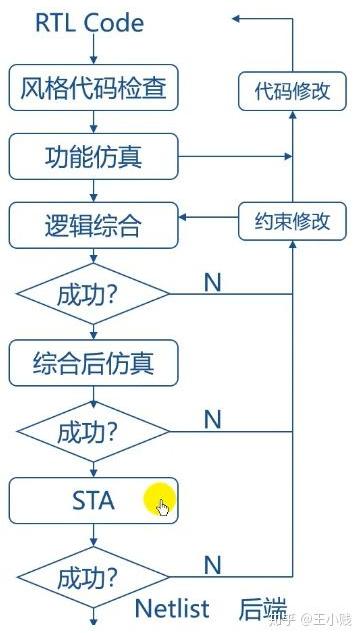

其中，前端和中端的设计流程如下所示。前端从编写RTL代码开始，中端的最终交付产品为netlist。
图二 前端和中端设计流程

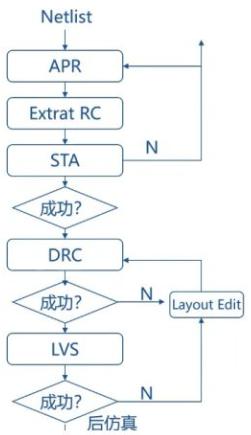

后端的设计流程如下所示。后端的输入为netlist，最终输出为GDSII格式的文件，交由芯片制造商流片。
图三 后端设计流程
那么在不同的IC设计流程，各家EDA厂商有哪些主流的EDA工具来辅助设计实现呢？
表一 IC设计流程对应的EDA工具
| IC流程 |
Cadence |
Synopsys |
Mentor |
Others |
| 模拟仿真与版图 |
Virtuoso |
|
|
|
| RTL仿真 |
|
VCS |
ModelSim |
|
| 综合 |
Genus |
Dc |
|
|
| 形式验证 |
|
Formality |
|
|
| Spice仿真 |
Spectre |
Hspice |
|
|
| 时序 |
Tempus |
Pt |
|
|
| DFT |
|
DFTCompiler |
Tessent |
|
| 布局布线 |
Encounter/Innovus |
ICC/ICC2 |
|
|
| 物理验证 |
PVS |
|
Calibre |
|
| 寄生参数提取 |
Quantus |
Star-RCXT |
Calibre-XACT |
|
| k库 |
Liberate |
Silicon-smart |
|
|
有一些EDA工具经历过一些大的版本迭代和合并升级，名字会有所不同，有不准确的地方请指正。
之所以给cadence列出这么多产品，并不是说它的EDA工具在每个流程环节都占有主要的市场地位，主要是说明它有比较全的全流程工具链，其中Virtuoso具有绝对的市场地位，Innovus和Liberate具有领先的市场地位，Spectre和Tempus也有相当的用户。相比较而言，synopsys的EDA工具在数字电路设计的流程中更具有优势，Dc、Pt和Formality具有绝对的市场地位，ICC2和Hspice具有领先的市场地位，VCS和DFTCompiler也被广泛应用。Mentor的部分点工具则十分出色，比如Tessent和Calibre，这也是非常难能可贵的。

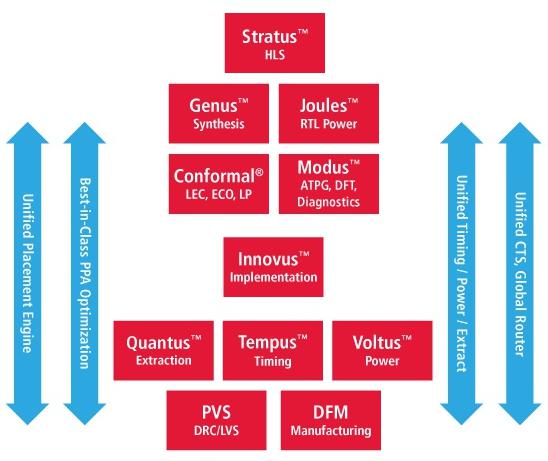

那么每个IC设计环节可以用什么EDA工具来实现，系列的EDA工具（Vendor称之为全家桶）是如何相互搭配来完成全流程设计的呢？下面以C家的工具为例来说明。
图四 C家数字芯片设计流程对应EDA工具
部分名词解释：
HLS ： High-level synthesis，高层次综合。
LEC ： Logic equivalence check， 逻辑等价性检查。
ECO ： Engineer changing order，技术更改指令，可以通过修改netlist或者物理实现以修正小的逻辑错误。
DRC ： Design rule check，设计规则检查，检查版图是否符合工艺规范。
LVS ： Layout versus schematic，一致性检查，保证原理图和版图的一致性。
C家在前端提供了Stratus这款高层次综合平台（HLS，high-level synthesis），Genus用作综合（synthesis），Joules、Conformal和Modus分别用在功率分析、逻辑等价性检查、逻辑修正及自动测试逻辑插入等。从受欢迎程度来看，C家的EDA工具在数字前端有些弱。
Innovus作为当家产品则为后端提供强大的布局布线功能，应用于时序和功耗和Tempus和Voltus也可圈可点，Quantus、PVS和DFM则分别用在寄生参数提取，物理验证和可制造性设计。
由此可见，C家可以提供数字全流程的全家桶，据悉，有些公司就会直接采购C家的全家桶用于IC设计，不同工具使用的交互兼容性上会更好一些。而大规模一些的公司，则会选择每个设计环节最主流的EDA工具以保证更高的精度和速度，以确定获取更加golden的结果。
