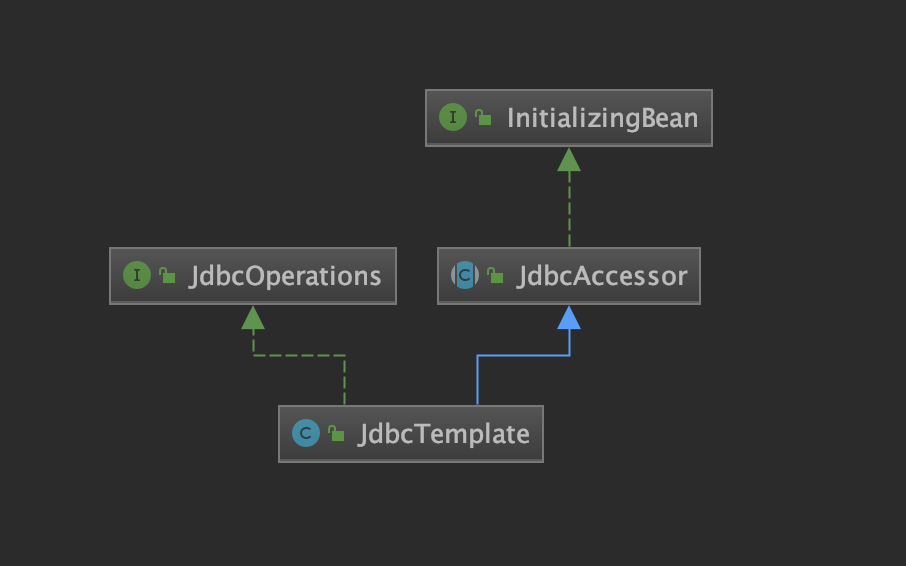

1、JdbcTemplate类图

2、JdbcAccessor

{@link org.springframework.jdbc.core.JdbcTemplate}和其他JDBC访问DAO帮助器的基类，定义了诸如DataSource和异常转换器之类的通用属性

3、JdbcOperations

指定一组基本JDBC操作的接口。由{@link JdbcTemplate}实现。并不经常直接使用，而是一个有用的选项，可增强可测试性，因为它很容易被mocked or stubbed。

4、JdbcTemplate

4.1 执行流程

(1) 根据DataSource获取当前线程数据源绑定的Connection

(2) 创建Statement/PreparedStatement/CallableStatement

(3) 执行回调StatementCallback/PreparedStatementCallback/CallableStatementCallback

(4) 使用ResultSetExtractor提取执行结果

(5) 处理可能的SQL告警是否抛出SQLWarningException

(6) 释放资源

JDBC操作数据库流程大体如上，找出其中可变部分：Statement的创建、返回结果的处理，找出其中通用操作：参数的设置。面向对象适合于解决软件的“可扩展性”问题，找出可变部分，针对可变部分进行封装就有了XXXStatementCreator、XXXStatementCallback、XXXResultSetExtractor。

4.2 Statement创建器

创建各种类型的Statement：PreparedStatementCreator、CallableStatementCreator

4.3 Statement回调处理

Statement创建完之后回调处理：StatementCallback、PreparedStatementCallback、CallableStatementCallback、ConnectionCallback

4.4 预编译Statement参数设置 PreparedStatementSetter

参数设置器：

BatchPreparedStatementSetter

ArgumentPreparedStatementSetter

ArgumentTypePreparedStatementSetter

ParameterizedPreparedStatementSetter

4.5 执行结果提取 ResultSetExtractor

执行结果提取都会转换成ResultSetExtractor来提取结果。

SingleColumnRowMapper

RowMapperResultSetExtractor

SqlRowSet

SqlRowSetResultSetExtractor

RowCallbackHandler

RowCallbackHandlerResultSetExtractor

4.6 execute

public <T> T execute(PreparedStatementCreator psc, PreparedStatementCallback<T> action)

throws DataAccessException {

Assert.notNull(psc, "PreparedStatementCreator must not be null");

Assert.notNull(action, "Callback object must not be null");

if (logger.isDebugEnabled()) {

String sql = getSql(psc);

logger.debug("Executing prepared SQL statement" + (sql != null ? " [" + sql + "]" : ""));

}

// 根据DataSource获取当前线程数据源绑定的Connection

Connection con = DataSourceUtils.getConnection(obtainDataSource());

PreparedStatement ps = null;

try {

// PreparedStatementCreator创建PreparedStatement，不同Statement创建方式不同，抽象Statement的创建

ps = psc.createPreparedStatement(con);

// 准备给定的JDBC语句（或PreparedStatement或CallableStatement）设置参数，例如访存大小，最大行数和查询超时。

applyStatementSettings(ps);

// 执行PreparedStatementCallback，不同Statement执行SQL方式不同，抽象Statement的执行。结果的处理封装在PreparedStatementCallback中

T result = action.doInPreparedStatement(ps);

// 如果我们不忽略警告，则抛出SQLWarningException；否则，将警告记录在调试级别。

handleWarnings(ps);

return result;

}

catch (SQLException ex) {

// Release Connection early, to avoid potential connection pool deadlock

// in the case when the exception translator hasn't been initialized yet.

if (psc instanceof ParameterDisposer) {

((ParameterDisposer) psc).cleanupParameters();

}

String sql = getSql(psc);

psc = null;

JdbcUtils.closeStatement(ps);

ps = null;

DataSourceUtils.releaseConnection(con, getDataSource());

con = null;

throw translateException("PreparedStatementCallback", sql, ex);

}

finally {
