Spring Cloud集成ELK完成日志收集实战（elasticsearch、logstash、kibana）

简介

对于日志来说，最常见的需求就是收集、存储、查询、展示，开源社区正好有相对应的开源项目：logstash（收集）、elasticsearch（存储+搜索）、kibana（展示），我们将这三个组合起来的技术称之为ELK，所以说ELK指的是Elasticsearch、Logstash、Kibana技术栈的结合。ELK对外作为一个日志管理系统的开源方案，能够可靠和安全地从任何格式的任何来源获取数据，并实时搜索、分析和可视化。

1 Elasticsearch

elasticsearch是一个高可扩展的、开源的、全文本搜索和分析的引擎。它能够近乎实时地存储，检索和分析大量数据，通常用作底层引擎/技术，为具有复杂搜索特性和需求的应用程序提供动力。

elasticsearch的底层是开源库 Lucene。但是，你没法直接用 Lucene，必须自己写代码去调用它的接口。Elastic 是 Lucene 的封装，提供了 REST API 的操作接口，开箱即用。

1.1节点和集群

elasticsearch 本质上是一个分布式数据库，允许多台服务器协同工作，每台服务器可以运行多个 elasticsearch 实例。单个 elasticsearch 实例称为一个节点（node）。一组节点构成一个集群（cluster）。

1.2索引（Index）

elasticsearch 会索引所有字段，经过处理后写入一个反向索引（Inverted Index）。查找数据的时候，直接查找该索引。所以，elasticsearch 数据管理的顶层单位就叫做 Index（索引）。它是单个数据库的同义词。每个 Index （即数据库）的名字必须是小写。

下面的命令可以查看当前节点的所有 Index。

curl -X GET ‘http://localhost:9200/_cat/indices?v’

1.3文档（Document）

索引里面的单条记录称为文档（Document），多个文档就组成了一个索引。文档是用JSON格式表示。同一个索引的文档不要求有相同的结构（scheme)，但是最好保持相同，这样有利于提高搜索效率。一个简单的文档示例：
{
“user”: “张三”,
“profession”: “java工程师”,
}

1.4 碎片和副本

索引可能存储大量数据，超出单个节点的硬件限制。例如，一个包含10亿个文档的索引占用了1TB的磁盘空间，它可能不适合于单个节点的磁盘，或者可能太慢，无法单独为单个节点提供搜索请求。为了解决这个问题，Elasticsearch提供了将索引细分为多个碎片的功能。当你创建索引时，可以简单地定义你想要的碎片的数量。每个碎片本身都是一个功能齐全、独立的“索引”，可以驻留在集群中的任何节点上。

总而言之，每个索引可以分成多个碎片。一个索引也可以被复制零次（意思是没有副本）或多次。一但复制，每个索引将具有主碎片（原始碎片）和复制碎片（主碎片的副本）。在创建索引时，每个索引可以定义碎片和副本的数量。默认情况下，Elasticsearch中的每个索引分配5个主碎片和1个副本。

关于elasticsearch的深入了解请参考elastic官方网站：https://www.elastic.co/cn/

2 Logstash

Logstash是一个开源数据收集引擎，具有实时管道功能。Logstash可以动态地将来自不同数据源的数据统一起来，并将数据标准化到你所选择的目的地。

2.1管道

logstash的事件处理管道通常具有一个或多个的输入插件、过滤器、输出插件。logstash的事件处理通常分为三个阶段：输入→过滤器→输出。

2.2输入

数据往往以各种各样的形式，或分散或集中地存在于很多系统中。Logstash 支持各种输入选择 ，可以在同一时间从众多常用来源捕捉事件。能够以连续的流式传输方式，轻松地从您的日志、指标、Web 应用、数据存储以及各种 AWS 服务采集数据。

logstash使用输入插件实现数据导入。常用的输入插件如下：

插件	说明
tcp	从TCP套接字读取事件
http	从http请求中读取事件
file	从文件中读取
beats	从Elastic Beats框架接收事件
kafka	从kafka中读取
rabbitmq	从rabbitmq中读取
redis	从Redis实例读取事件
log4j	从Log4j SocketAppender对象通过TCP读取事件
elasticsearch	从Elasticsearch集群读取
jdbc	从jdbc数据中读取
websocket	从网络套接字读取事件

Filebeat客户端是一个轻量级的、资源友好的工具，它从服务器上的文件中收集日志，并将这些日志转发到你的Logstash实例以进行处理。Filebeat设计就是为了可靠性和低延迟。Filebeat在主机上占用的资源很少，而且Beats input插件将对Logstash实例的资源需求降到最低。

关于更多输入插件参照：
https://www.elastic.co/guide/en/logstash/current/input-plugins.html

2.3 过滤器

数据从源传输到存储库的过程中，Logstash 过滤器能够解析各个事件，识别已命名的字段以构建结构，并将它们转换成通用格式，以便更轻松、更快速地分析和实现商业价值。

Logstash 能够动态地转换和解析数据，不受格式或复杂度的影响。常用的过滤器如下：

1.grok插件：解析并构造任意文本。Grok是目前Logstash中将非结构化日志数据解析为结构化和可查询内容的最佳方式。有了内置于Logstash的120种模式，很可能会找到满足需求的模式！

2.ruby插件： 官方对ruby插件的介绍是无所不能。ruby插件可以使用任何的ruby语法，无论是逻辑判断，条件语句，循环语句，还是对字符串的操作，对EVENT对象的操作，都是极其得心应手的。

3.mutate插件： mutate插件是用来处理数据的格式的。

4.json插件：这个插件也是极其好用的一个插件，现在我们的日志信息，基本都是由固定的样式组成的，我们可以使用json插件对其进行解析，并且得到每个字段对应的值。

更多过滤器插件请参考：
https://www.elastic.co/guide/en/logstash/current/filter-plugins.html

2.4 输出

输出是Logstash管道的最后阶段。事件可以通过多个输出，但是一旦所有输出处理完成，事件就完成了它的执行。 Logstash有很多输出选择，最常用的是输出到elasticsearch。常见的输出还有：

1.elasticsearch
2.File
3.Emial
4.http
5.Kafka
6.Redis
7.MongoDB
8.Rabbitmq
9.Syslog
10.Tcp
11.Websocket
12.Zabbix
13.Stdout
14.Csv

更多输出插件请参照：
https://www.elastic.co/guide/en/logstash/current/output-plugins.html

3 Kibana

Kibana 是一款开源的数据分析和可视化平台，它是 Elastic Stack 成员之一，设计用于和 Elasticsearch 协作。您可以使用 Kibana 对 Elasticsearch 索引中的数据进行搜索、查看、交互操作。您可以很方便的利用图表、表格及地图对数据进行多元化的分析和呈现。

Kibana 可以使大数据通俗易懂。它很简单，基于浏览器的界面便于您快速创建和分享动态数据仪表板来追踪 Elasticsearch 的实时数据变化。
更多资料请参考：
https://www.elastic.co/guide/cn/kibana/current/index.html

4 ELK实战

此方案大致思路如下：
1.应用将日志传入kafka。
2.logstash在kafka上消费（读取）日志内容，写入elasticsearch。
3.kibana读elasticsearch，做对应的展示。

这样的好处是：
1）几乎不用做特别大的修改，只需做一定的配置工作即可完成日志收集；
2）日志内容输入kafka几乎没有什么瓶颈，可以做到解耦，另外kafka的扩展性能很好，也很简单；
3）收集的日志几乎是实时的；
4）整体的扩展性很好，很容易消除瓶颈，例如elasticsearch分片、扩展都很容易。

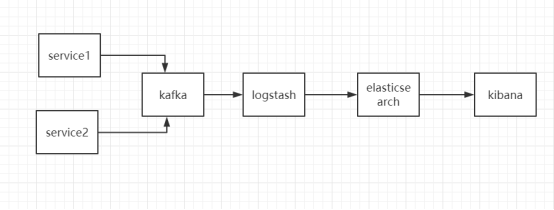

方案架构图如下：

4.1 使用docker-compose安装ELK组件

本示例依赖于：

• jdk8
• docker 18.06.1
• docker-compose 1.24.1

1. 编写docker-compose.yml 文件

安装两个elasticsearch集群，kibana，logstash

vim docker-compose.yml

文件内容如下：

version: '3'
services:
  elasticsearch:
    image: elasticsearch:7.5.2
    container_name: jdyp-elasticsearch
    environment:
      - "ES_JAVA_OPTS=-Xms512m -Xmx512m"
      - node.name=elasticsearch
      - cluster.name=docker-elasticsearch-cluster
      - xpack.security.enabled=false
      - discovery.zen.minimum_master_nodes=1
      - discovery.zen.ping.unicast.hosts=ip:9300, ip:9301
      - http.cors.enabled=true
      - http.cors.allow-origin="*"

    volumes:
      - esdata:/usr/share/elasticsearch/data
    hostname: elasticsearch
    network_mode: host
    restart: always
    ports:
      - 9200:9200
      - 9300:9300
  es-slave:
    image: elasticsearch:7.5.2
    container_name: jdyp-es-slave
    environment:
      - "ES_JAVA_OPTS=-Xms512m -Xmx512m"
      - node.name=es-slave
      - cluster.name=docker-elasticsearch-cluster
      - xpack.security.enabled=false
      - discovery.zen.minimum_master_nodes=1
      - discovery.zen.ping.unicast.hosts=ip:9300, ip:9301
      - http.cors.enabled=true
      - http.cors.allow-origin="*"
    volumes:
      - esdata2:/usr/share/elasticsearch/data
    hostname: es-slave
    network_mode: host
    restart: always
    ports:
      - 9201:9200
      - 9301:9300

  kibana:
    image: kibana:7.5.2
    container_name: jdyp-kibana
    hostname: kibana
    network_mode: host
    environment:
      - ELASTICSEARCH_URL=http://ip:9200
      - ELASTICSEARCH_HOSTS=http://ip:9200
    depends_on:
      - elasticsearch
      - es-slave
    restart: always
    ports:
      - "5601:5601"
  logstash:
    image: logstash:7.5.2
    container_name: jdyp-logstash
    command: logstash -f /etc/logstash/conf.d/logstash.conf
    volumes:
      - ./logstash:/etc/logstash/conf.d
      - /opt/logs/:/opt/build/
    environment:
      - elasticsearch.hosts=http://ip:9200
      # 解决logstash监控连接报错
      - xpack.monitoring.elasticsearch.hosts=http://ip:9200
    hostname: logstash
    network_mode: host
    restart: always
    depends_on:
      - elasticsearch
      - es-slave
    ports:
      - 9600:9600
      - 5044:5044
volumes:
  esdata:
    driver: local
  esdata2:
    driver: local

2.编写logstash配置文件

本方案将日志从kafka输入，存储到elasticsearch。
在docker-compose.yml文件目录下的logstash文件下编写logstash.conf文件。
vim ./logstash/logstash.conf

文件内容如下：

input {

    tcp {
    port => 5044
    codec => "json"
  }

    kafka {
      bootstrap_servers => "http://ip:9092" #kafka地址
      topics=>["applog"]
    }
}

filter {
    json {
             source => "message"
         }
}

output{
  elasticsearch {
    hosts => ["ip:9200"]     #elastic地址
    action => "index"
    index => "keyway-log-%{+YYYY.MM.dd}"
    }
  stdout {
    codec => rubydebug
    }
}

3.启动

在docker-compose.yml同级目录下使用命令：docker-compose up -d

如果系统中没有镜像会先去拉取镜像，耗时较长需要等待，另外可以配置国内镜像加速器加快镜像的拉取速度，这里选择阿里云的镜像加速器。
阿里云：https://dev.aliyun.com/search.html

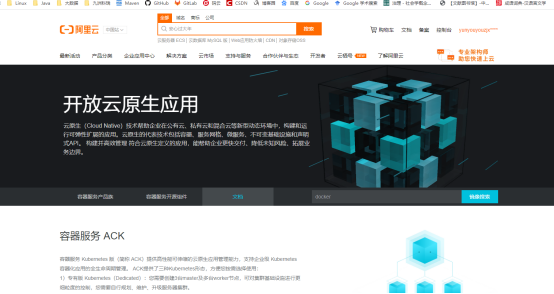

注意阿里云需要登录，每个人对应一个地址。登录之后在镜像那搜索docker：

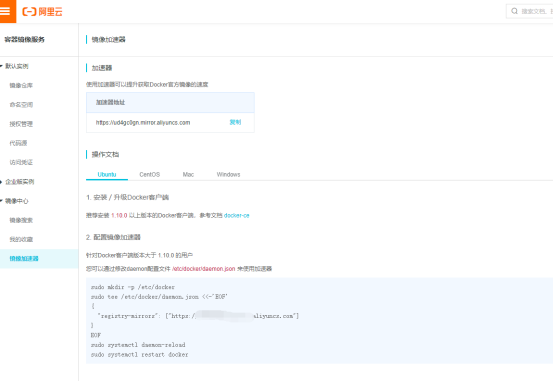

然后选择镜像加速器：

获取加速地址后，输入命令：vim /etc/docker/daemon.json

复制获取的地址：

{
  "registry-mirrors": ["https://你的地址"]
}

保存退出，然后重启docker：

sudo systemctl daemon-reload

sudo systemctl restart docker

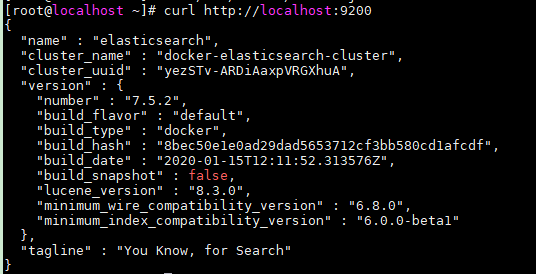

等待完成后输入 docker ps 查看部署的容器，如果存在则说明部署成功了。然后输入 curl:http://localhost://127.0.0.1:9200,如果出现如下界面则说明elasticsearch部署成功：

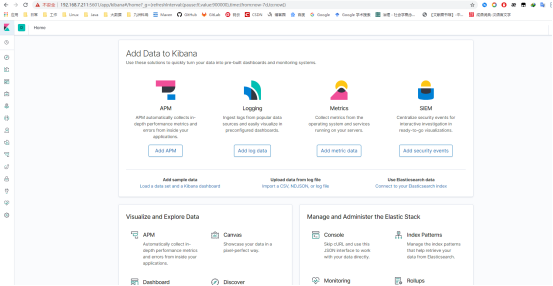

接下来在浏览器输入 ip:5601，如果出现以下界面则说明kibana安装成功：

另外。由于日志采用kafka输入，因此还需要安装kafka

4. 部署kafka

编写docker-compose.yml文件

cd /opt/docker/kafka （可以是任意你想要的目录）

vim docker-compose.yml

文件内容如下：

version: '3'
services:
  zookeeper:
    image: wurstmeister/zookeeper
    container_name: jdyp-zoo1
    ports:
      - "2181:2181"
    network_mode: host
  kafka:
    image: wurstmeister/kafka
    container_name: jdyp-kafka
    depends_on:
      - zookeeper
    network_mode: host
    ports:
      - "9092:9092"
    environment:
      KAFKA_BROKER_ID: 5
      KAFKA_ZOOKEEPER_CONNECT: 192.168.7.211:2181
      KAFKA_LISTENERS: PLAINTEXT://0.0.0.0:9092
      KAFKA_ADVERTISED_LISTENERS: PLAINTEXT://192.168.7.211:9092  #宿主机监听端口
    volumes:
      - /var/run/docker.sock:/var/run/docker.sock

在docker-compose.yml同级目录下执行命令:docker-compose up -d

执行完后，可以通过命令 docker ps查看容器是否启动成功，启动成功后可以进入容器测试kafka功能是否正常。

进入容器指令：docker exec -it kafka的容器id /bin/bash

此次，Spring Cloud整合ELK的准备工作就完成了。

4.2 Spring Cloud集成 ELK

Spring Cloud版本：Spring cloud Finchley.SR2

4.2.1 pom文件引入依赖

 <!--引入logback日志输出配置，这时由于kafka绑定的是日志事件-->
<dependency>
    <groupId>net.logstash.logback</groupId>
    <artifactId>logstash-logback-encoder</artifactId>
    <version>5.2</version>
</dependency>
<dependency>
    <groupId>com.github.danielwegener</groupId>
    <artifactId>logback-kafka-appender</artifactId>
    <version>0.1.0</version>
</dependency>

4.2.2 配置文件

添加logback.xml

<?xml version="1.0" encoding="UTF-8"?>
<configuration scan="true">
    <appender name="KafkaAppender" class="com.github.danielwegener.logback.kafka.KafkaAppender">
        <encoder class="com.github.danielwegener.logback.kafka.encoding.LayoutKafkaMessageEncoder">
            <layout class="net.logstash.logback.layout.LogstashLayout" >
                <includeContext>true</includeContext>
                <includeCallerData>true</includeCallerData>
                <customFields>{"system":"service-1"}</customFields>
<!--                <fieldNames class="net.logstash.logback.fieldnames.ShortenedFieldNames"/>-->
            </layout>
            <charset>UTF-8</charset>
        </encoder>
        <filter class="ch.qos.logback.classic.filter.ThresholdFilter"><!-- 只打印info及其以上的日志 -->
            <level>INFO</level>
            <!--<onMatch>ACCEPT</onMatch>-->
            <!--<onMismatch>DENY</onMismatch>-->
        </filter>
        <!--kafka topic -->
        <topic>applog</topic>
        <keyingStrategy class="com.github.danielwegener.logback.kafka.keying.HostNameKeyingStrategy" />
        <deliveryStrategy class="com.github.danielwegener.logback.kafka.delivery.AsynchronousDeliveryStrategy" />
        <producerConfig>bootstrap.servers=ip:9092</producerConfig>
    </appender>
       <root level="info">
        <appender-ref ref="KafkaAppender"/>
    </root>

</configuration>

注意： bootstrap.servers=ip:9092填写你自己的kafka所在服务器的ip地址

application指定日志文件：
logging:
config: classpath:logback.xml

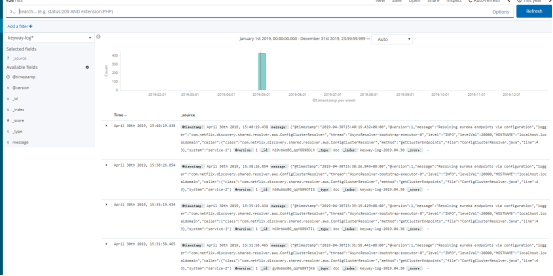

至此，Spring Cloud整合ELK已经弄好了。调用微服务接口，然后就可以在kibana上看到日志信息，如图所示：
